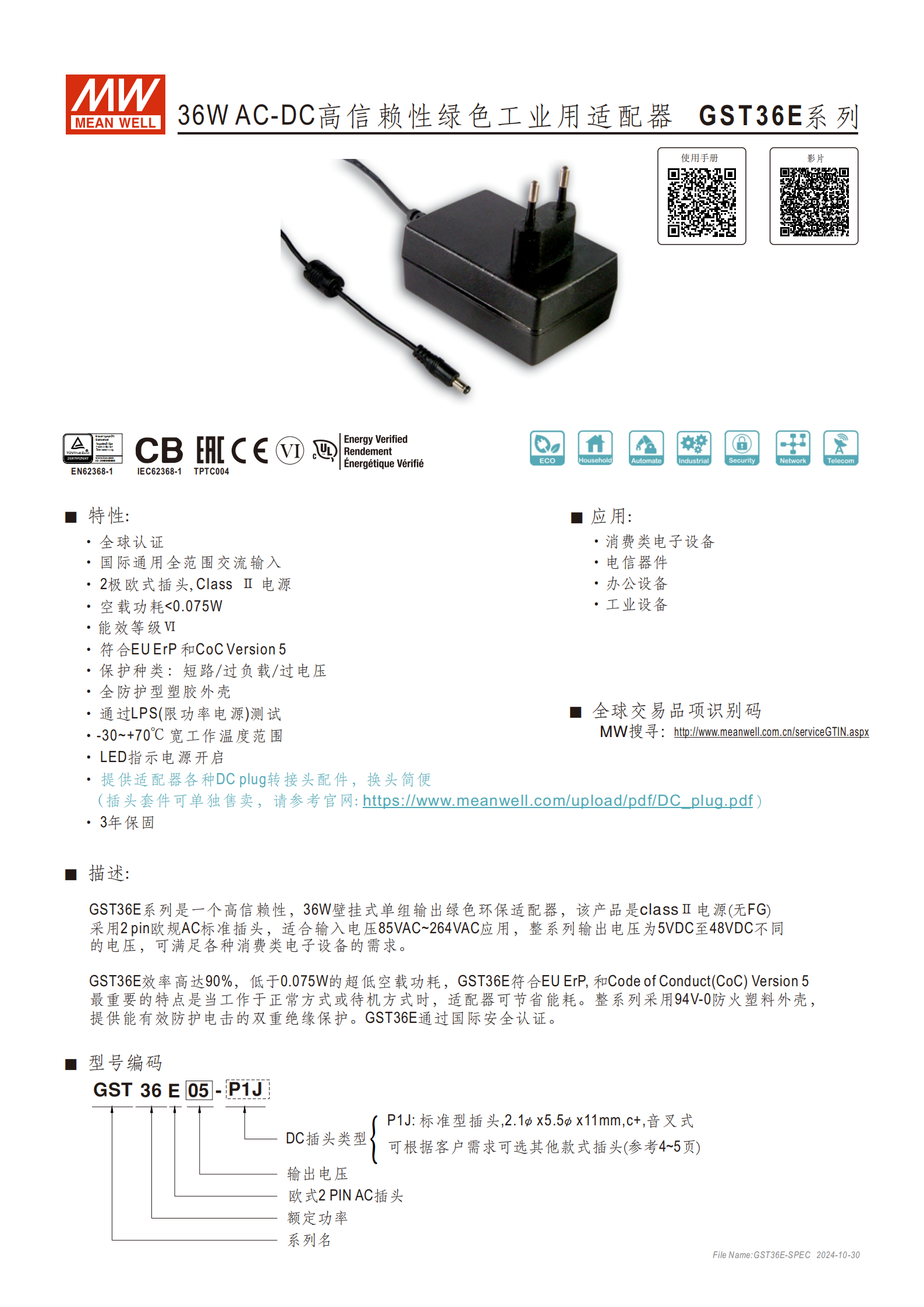

GST36E 系列是明緯推出的 36W 壁掛式單組輸出 AC-DC 綠色工業用適配器，為Class Ⅱ 無 FG 電源，搭配2 極歐式插頭，支持85VAC~264VAC 全范圍交流輸入，輸出電壓涵蓋 5/9/12/24/48VDC，具備空載功耗 < 0.075W、能效等級 Ⅵ 等環保特性，效率最高達90%，工作溫度寬至 **-30~+70℃，擁有短路 / 過負載 / 過電壓三重保護，采用94V-0 防火塑料外殼并通過全球多重認證，提供3 年保固 **，標配 P1J 標準 DC 插頭且支持多種轉接頭更換，適用于消費電子、電信、辦公及工業設備等場景。
GST36E 系列是明緯研發的36W 壁掛式單組輸出 AC-DC 高信賴性綠色工業用適配器，為Class Ⅱ 電源（無 FG），采用 2 極歐式 AC 插頭，主打節能環保、高可靠性和多場景適配，通過全球多重安全認證，提供3 年保固服務。
二、核心產品特性
節能環保：空載功耗 **<0.075W**，符合能效等級 Ⅵ、EU ErP 及 CoC Version 5 標準，效率最高達90%，正常 / 待機狀態均能節能；
電氣適配：支持85VAC~264VAC 國際通用全范圍交流輸入，頻率 47~63Hz，低輸入電壓需按減額曲線降載輸出；
安全防護：具備短路、過負載、過電壓三重保護，過負載保護為額定功率的 110%~150%（打嗝模式，故障移除后自動恢復），過電壓保護為額定電壓的 110%~140%；采用94V-0 防火塑料外殼，提供雙重絕緣防護，通過 LPS 限功率電源測試；
環境適配：寬工作溫度 **-30~+70℃**，工作濕度 20~90% RH（無冷凝），儲存溫濕度為 - 40~+85℃、10~95% RH（無冷凝），溫度系數 ±0.03%/℃（0~50℃）；耐振動 10~500Hz/2G，X/Y/Z 軸各測試 60 分鐘；
便捷使用：自帶 LED 電源開啟指示，標配 DC 插頭可便捷更換，提供多種轉接頭配件（可單獨售賣，無最小訂量），也可按需訂制插頭款式。
三、型號編碼規則
編碼格式：GST36E + 輸出電壓 + P1J，各段含義：
36：額定功率基準值；
E：產品系列名；
05/09/12/24/48：輸出直流電壓（5/9/12/24/48VDC）；
P1J：標準型 DC 插頭，規格為2.1φx5.5φx11mm，音叉式，芯端為正極（c+）。

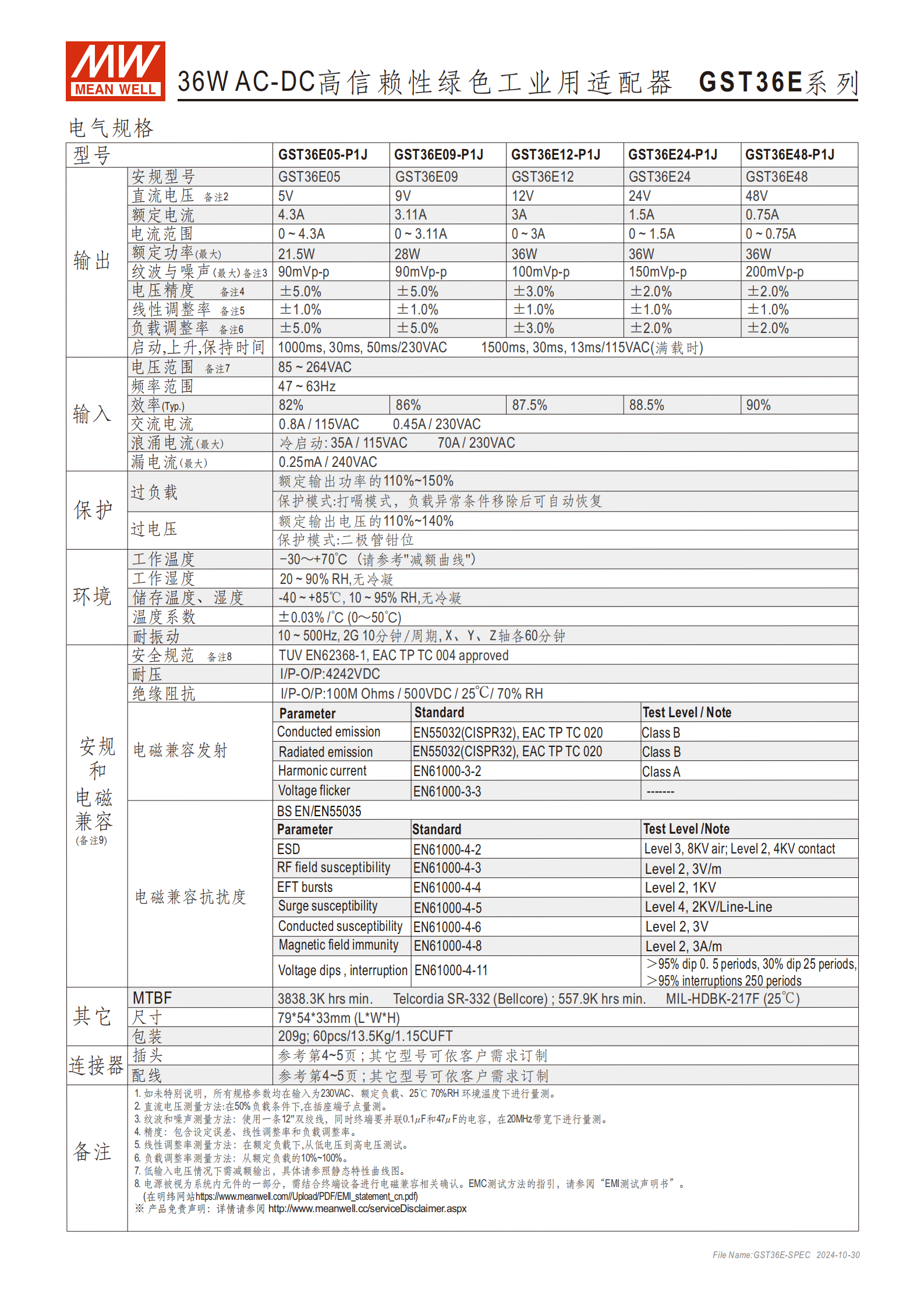

四、關鍵電氣規格（核心型號參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率（Typ.） | 紋波與噪聲（Max） | 電壓精度 |
|---|---|---|---|---|---|---|
| GST36E05-P1J | 5VDC | 4.3A | 21.5W | 82% | 90mVp-p | ±5.0% |
| GST36E09-P1J | 9VDC | 3.11A | 28W | 86% | 90mVp-p | ±5.0% |
| GST36E12-P1J | 12VDC | 3A | 36W | 87.5% | 100mVp-p | ±3.0% |
| GST36E24-P1J | 24VDC | 1.5A | 36W | 88.5% | 150mVp-p | ±2.0% |
| GST36E48-P1J | 48VDC | 0.75A | 36W | 90% | 200mVp-p | ±2.0% |
| 通用電氣參數： |
啟動 / 上升 / 保持時間：1000ms/30ms/50ms（230VAC 滿載）、1500ms/30ms/13ms（115VAC 滿載）；
交流輸入電流：0.8A/115VAC、0.45A/230VAC；
浪涌電流（冷啟動）：35A/115VAC、70A/230VAC（Max）；
漏電流：≤0.25mA/240VAC（Max）；
負載 / 線性調整率：與電壓精度一致（±2.0%~±5.0%）。
五、安規與電磁兼容（EMC）
安全規范：通過TUV EN62368-1、EAC TP TC 004認證，耐壓 I/P-O/P 為4242VDC，絕緣阻抗 I/P-O/P≥100MΩ（500VDC/25℃/70%RH）；
EMC 發射：傳導 / 輻射發射符合EN55032(CISPR32)、EAC TP TC 020 Class B，諧波電流符合 EN61000-3-2 Class A，電壓閃爍符合 EN61000-3-3；
EMC 抗擾度：符合 BS EN/EN55035 及 EN61000 系列標準，如 ESD（8KV 空氣 / 4KV 接觸）、浪涌抗擾（2KV 線對線）等；
平均無故障時間（MTBF）：≥3838.3K hrs（Telcordia SR-332 標準）、≥557.9K hrs（MIL-HDBK-217F，25℃）。
六、物理與包裝參數
尺寸：795433mm（LWH），公差 ±1mm；
配線：UL2468 16AWG，線長 1000±50mm；
重量與包裝：單臺 209g，60pcs/13.5Kg/1.15CUFT；
標識：帶 Power LED 電源指示燈、Name Plate 產品銘牌。
七、DC 插頭與轉接頭配件
標配插頭：P1J 音叉式插頭，芯 + 外 -，耐電流最大7.5A；
插頭類型：支持音叉式、桶型、鎖型、Min.Pin、EIAJ、DIN4/5Pin、剝線鍍錫引線等多種款式；
選購方式：快速轉接頭可單獨購買（無最小訂量），訂制插頭需滿足最小訂購量，具體可參考明緯官網《DC plug.pdf》；
核心轉接頭參數：多數主流轉接頭耐電流 5A/7.5A，插頭規格涵蓋 2.1/2.5/4.0/5.5mm 等孔徑 / 針徑。
八、應用場景
適用于消費類電子設備、電信器件、辦公設備、工業設備等需要 36W 及以下直流供電的場景。
九、備注說明
所有規格默認在230VAC 輸入、額定負載、25℃/70% RH環境下測量；
低輸入電壓需參照靜態特性 / 減額曲線降載輸出；
產品作為系統元件，EMC 需結合終端設備二次確認，測試方法參考明緯官網《EMI 測試聲明書》。
關鍵問題
問題 1（產品適配性）：GST36E 系列適配器的輸入輸出電氣范圍是多少，不同型號的額定功率上限有何差異？
答案：輸入支持85VAC~264VAC 全范圍交流電壓，頻率 47~63Hz；輸出直流電壓涵蓋 5/9/12/24/48VDC，電流范圍 0~4.3A（依型號）。額定功率上，GST36E05-P1J 為 21.5W、GST36E09-P1J 為 28W，GST36E12/24/48-P1J 均為36W（最大），低輸入電壓時需按減額曲線降載輸出。
問題 2（安全與可靠性）：GST36E 系列的核心安全防護設計和可靠性指標分別是什么？
答案：安全防護方面，采用94V-0 防火塑料外殼 + 雙重絕緣，具備短路、過負載、過電壓三重保護（過負載為額定 110%~150% 打嗝模式自恢復，過電壓為額定 110%~140% 二極管鉗位），漏電流≤0.25mA/240VAC，通過 LPS 限功率、EN62368-1 等全球認證；可靠性指標上，寬工作溫度 - 30~+70℃，耐振動 10~500Hz/2G，MTBF≥3838.3K hrs（Telcordia SR-332 標準），提供 3 年保固。
問題 3（使用與配件）：GST36E 系列的 DC 插頭配置方式有哪些，轉接頭選購和訂制的區別是什么？
答案：標配P1J 標準音叉式 DC 插頭（2.1φx5.5φx11mm，芯 +，耐電流 7.5A），同時支持多種轉接頭（音叉 / 桶型 / 鎖型 / DIN 等）；選購區別為快速轉接頭可單獨購買，無最小訂購量，能直接對插更換；訂制插頭 / 引線需滿足明緯的最小訂購量要求，可按需修改插頭款式、線長等參數，具體配件規格可參考明緯官網《DC plug.pdf》。
