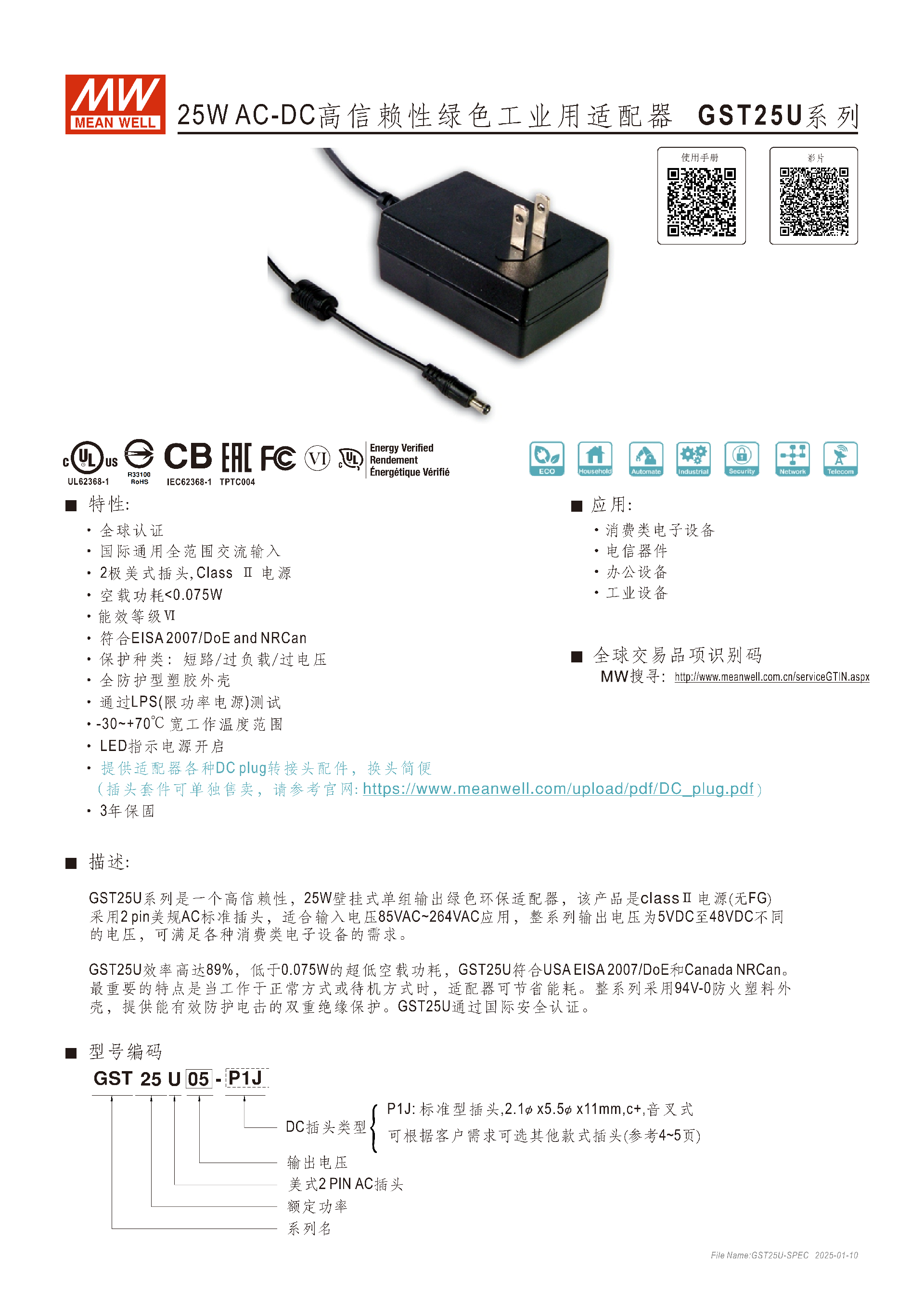

GST25U 系列是明緯推出的 25W 壁掛式 AC-DC 工業用適配器，為Class Ⅱ 無 FG 電源，搭配 2 極美式插頭，支持85VAC~264VAC 全范圍交流輸入，輸出電壓覆蓋 5VDC 至 48VDC，具備短路 / 過負載 / 過電壓三重保護，空載功耗 **<0.075W**、最高效率89% 且符合能效等級 Ⅵ，工作溫度達 **-30~+70℃，采用 94V-0 防火塑料外殼并通過全球多項安全認證，標配 P1J 型 DC 插頭且支持多種轉接頭更換，提供3 年保固 **，廣泛適用于消費電子、電信、辦公及工業設備。
GST25U 系列是明緯研發的25W AC-DC 高信賴性綠色工業用適配器，為壁掛式單組輸出設計，歸屬Class Ⅱ 電源（無 FG），采用 2 極美式 AC 標準插頭，主打低功耗、高防護、全電壓輸入，適配多領域設備，提供3 年保固，DC 插頭套件可單獨售賣。
二、核心產品特性
安全與保護：具備短路、過負載、過電壓三重保護；通過 LPS（限功率電源）測試；采用94V-0 防火塑料外殼，雙重絕緣防護防電擊；漏電流最大0.25mA/240VAC。
能效與功耗：空載功耗 **<0.075W**，效率最高達89%；符合能效等級 Ⅵ，且滿足 USA EISA 2007/DoE、Canada NRCan 國際功耗標準，正常 / 待機模式均能節能。
認證與適配：通過 UL62368-1、CSA C22.2 No.62368-1、BSMI CNS15598-1、EAC TP TC004 等全球安全認證；電磁兼容符合 FCC PART 15/CISPR22 等 Class B 標準；支持85VAC~264VAC 全范圍交流輸入，全球通用。
實用設計：配備電源開啟 LED 指示燈；DC 插頭更換簡便，提供多款轉接頭配件；全防護型塑膠外殼，適應惡劣工業環境。

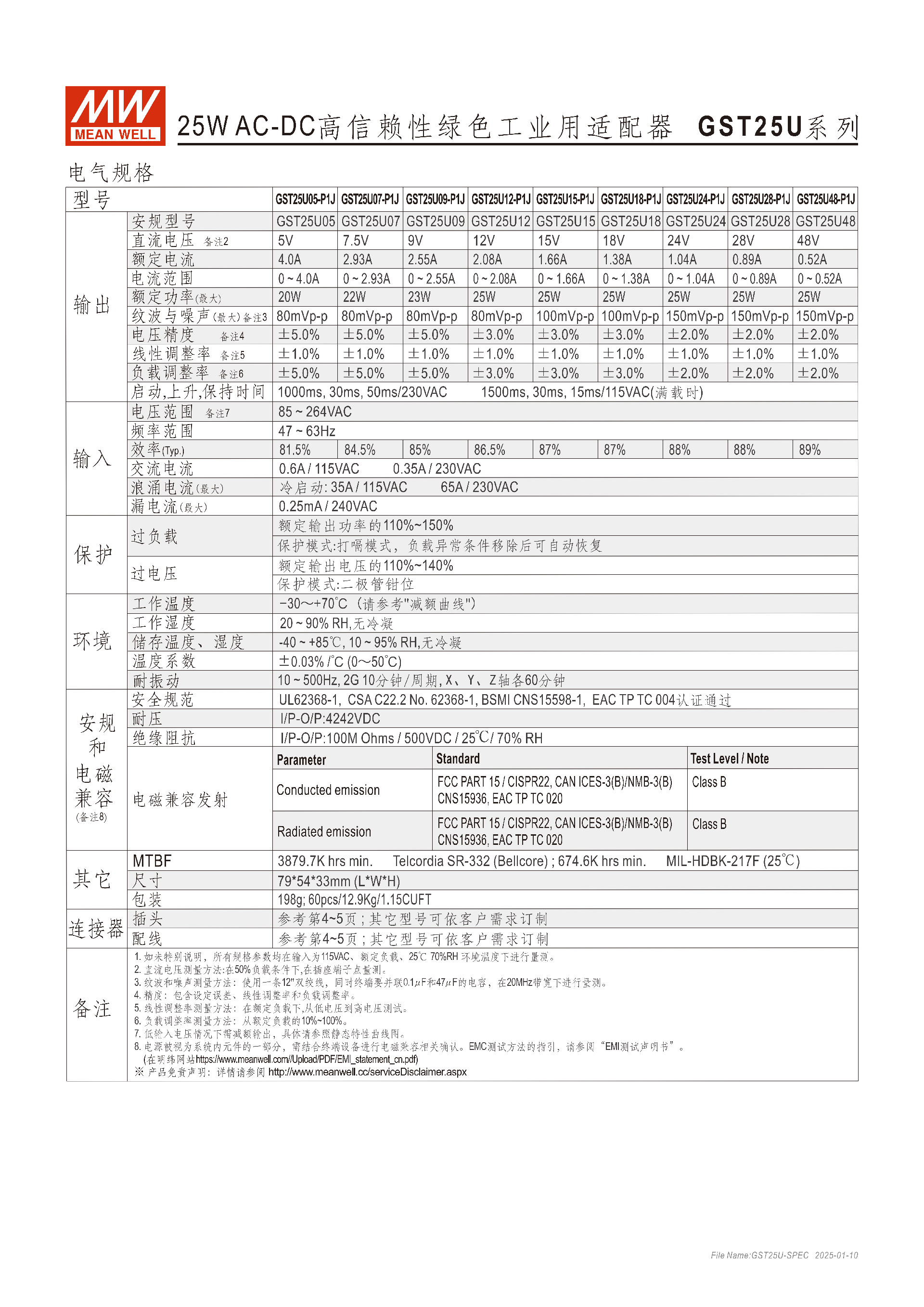

三、核心電氣規格
該系列輸出電壓覆蓋 5VDC 至 48VDC，各型號核心參數如下表，所有參數默認在 115VAC、額定負載、25℃/70% RH 環境下測量：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GST25U05-P1J | 5V | 4.0A | 20W | ±5.0% | 80mVp-p | 81.5% |
| GST25U07-P1J | 7.5V | 2.93A | 22W | ±5.0% | 80mVp-p | 84.5% |
| GST25U09-P1J | 9V | 2.55A | 23W | ±5.0% | 80mVp-p | 85% |
| GST25U15-P1J | 15V | 1.66A | 25W | ±3.0% | 100mVp-p | 86.5% |
| GST25U18-P1J | 18V | 1.38A | 25W | ±3.0% | 100mVp-p | 87% |
| GST25U24-P1J | 24V | 1.04A | 25W | ±2.0% | 150mVp-p | 87% |
| GST25U28-P1J | 28V | 0.89A | 25W | ±2.0% | 150mVp-p | 88% |
| GST25U48-P1J | 48V | 0.52A | 25W | ±2.0% | 150mVp-p | 89% |
其他關鍵電氣參數：
頻率范圍：47~63Hz；
調整率：負載調整率、線性調整率均為 **±1.0%**；
啟動 / 上升 / 保持時間：230VAC 滿載時 1000ms/30ms/50ms，115VAC 滿載時 1500ms/30ms/15ms；
過負載保護：額定輸出功率110%~150%，打嗝模式，故障移除后自動恢復；
過電壓保護：額定輸出電壓110%~140%，二極管鉗位模式；
絕緣阻抗：I/P-O/P100M Ohms/500VDC/25℃/70%RH。
四、環境與物理參數
環境適應性
工作溫度：-30~+70℃（低輸入電壓需減額輸出，參考減額曲線）；
工作濕度：20~90%RH，無冷凝；
儲存溫濕度：-40~+85℃、10~95%RH，無冷凝；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
物理與可靠性
尺寸：795433mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)198g，包裝規格 60pcs/12.9Kg/1.15CUFT；
MTBF（平均無故障時間）：最小3879.7K hrs（Telcordia SR-332）、674.6K hrs（MIL-HDBK-217F，25℃）；
配線規格：5~12V 用 UL2468 16AWG（1000±50mm）；15~48V 用 UL1185 18AWG（1800±50mm）。
五、DC 插頭與轉接頭
標配插頭：P1J 標準型音叉式插頭，規格2.1φx5.5φx11mm，c+，Pin 腳外側為 C"+"。
轉接頭類型：支持音叉式、桶式、鎖式、迷你針式、DIN3/4/5 針式等多款轉接頭，部分轉接頭耐電流值最大7.5A（迷你針式部分為 5A），可訂制或單獨選購快速轉接頭（無最小訂購量）。
訂制服務：可根據客戶需求訂制 DC 插頭款式，訂制品需滿足最小訂購量；剝線和鍍錫引線（L1 型號）長度也可訂制。
六、應用場景
廣泛適用于消費類電子設備、電信器件、辦公設備、工業設備四大類場景，滿足不同設備的直流供電需求。
關鍵問題
問題 1（規格側重）：GST25U 系列適配器的輸入輸出電氣核心參數有哪些？不同型號的額定功率上限是多少？
答案：輸入核心參數為 85VAC~264VAC 全范圍交流輸入，頻率 47~63Hz；輸出電壓覆蓋 5VDC~48VDC，電流范圍 0~4.0A 至 0~0.52A 不等。額定功率方面，GST25U05-P1J 為 20W、GST25U07-P1J 為 22W、GST25U09-P1J 為 23W，其余 15V/18V/24V/28V/48V 型號額定功率均為 25W（最大）。
問題 2（使用與適配側重）：GST25U 系列適配器的 DC 插頭可如何更換？有哪些選擇方式？
答案：有兩種更換方式，一是向明緯申請訂制品修改服務，需滿足品牌最小訂購量；二是自行選購快速轉接頭對插轉換，該方式無最小訂購量，可選擇音叉式、桶式、鎖式、迷你針式、DIN 針式等多款轉接頭，常用轉接頭配件可單獨購買，部分轉接頭耐電流最大 7.5A。
問題 3（環境與可靠性側重）：GST25U 系列適配器的環境適應能力如何？平均無故障時間是多少？
答案：環境適應能力較強，工作溫度達 - 30~+70℃，工作濕度 20~90% RH（無冷凝），儲存溫濕度為 - 40~+85℃、10~95% RH（無冷凝），可耐受 10~500Hz、2G 的振動測試；平均無故障時間（MTBF）在 Telcordia SR-332 標準下最小 3879.7K hrs，在 MIL-HDBK-217F（25℃）標準下最小 674.6K hrs
