GST25E 系列是明緯推出的25W壁掛式單組輸出綠色工業用 AC-DC 適配器，為 Class Ⅱ 無 FG 電源，配備 2 極歐式插頭，支持85VAC~264VAC全范圍交流輸入，輸出電壓覆蓋5VDC 至 48VDC多檔位，效率最高達89%、空載功耗 **<0.075W**，符合 EU ErP、CoC Version 5 等國際標準及多項安全認證，具備短路 / 過負載 / 過電壓三重保護，工作溫度寬至 **-30~+70℃，采用 94V-0 防火塑料外殼并提供雙重絕緣，標配 P1J 型 DC 插頭且支持多種轉接頭更換，擁有3 年 ** 保固，適用于消費電子、電信器件、辦公及工業設備等場景。

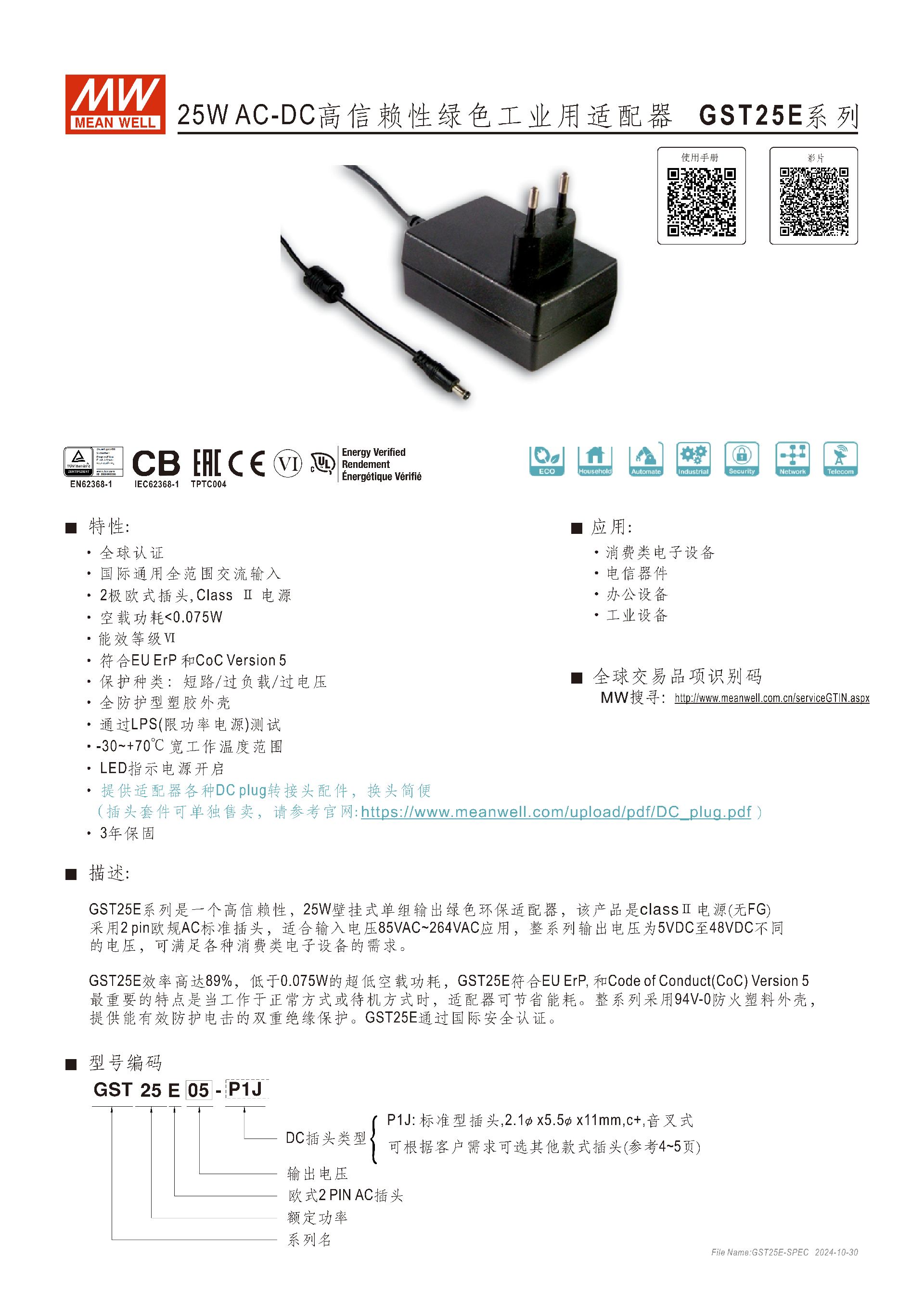

一、產品基礎定位
GST25E 系列是明緯研發的25W壁掛式單組輸出 AC-DC 適配器，主打高信賴性、綠色環保，為工業級應用設計，屬于Class Ⅱ 電源（無 FG），配備 2 極歐式 AC 插頭，支持全球通用的全范圍交流輸入，提供3 年產品保固，DC 插頭套件可單獨售賣。
二、核心產品特性
能效與節能：效率最高達89%，空載功耗 **<0.075W**，符合能效等級 Ⅵ、EU ErP、Code of Conduct (CoC) Version 5 標準，正常 / 待機模式均能有效節省能耗；
安全與防護：具備短路、過負載、過電壓三重保護，過負載為打嗝模式且故障移除后自動恢復，過電壓為二極管鉗位保護；采用94V-0 防火塑料外殼，提供雙重絕緣保護，通過 LPS（限功率電源）測試；
環境適應性：寬工作溫度范圍 **-30~+70℃（需參考減額曲線），工作濕度20~90% RH（無冷凝），儲存溫濕度為-40~+85℃、10~95% RH（無冷凝）**；耐振動測試為 10~500Hz/2G，X/Y/Z 軸各 60 分鐘；
全球認證：通過 TUV EN62368-1、EAC TP TC 004 等國際安全認證，電磁兼容符合 EN55032、EN61000 系列標準，國際通用。

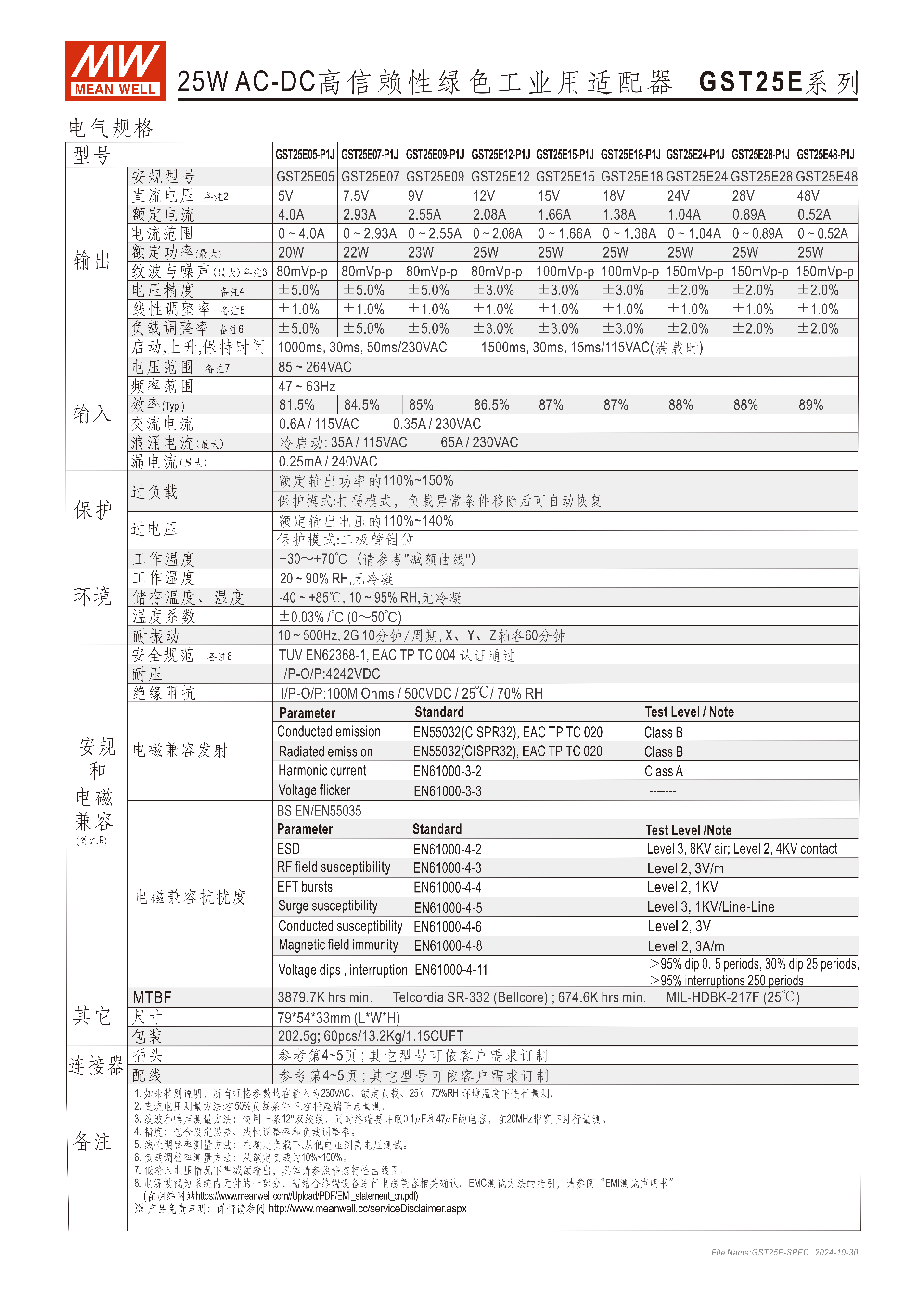

三、電氣核心規格
（一）輸入規格
| 項目 | 技術參數 |
|---|---|
| 電壓范圍 | 85~264VAC（全范圍通用） |
| 頻率范圍 | 47~63Hz |
| 交流電流 | 0.6A/115VAC、0.35A/230VAC |
| 浪涌電流（最大） | 冷啟動 35A/115VAC、65A/230VAC |
| 漏電流（最大） | 0.25mA/240VAC |
| 啟動 / 上升 / 保持時間 | 滿載時 230VAC 為 1000ms/30ms/50ms；115VAC 為 1500ms/30ms/15ms |
（二）輸出規格（主流型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GST25E05-P1J | 5VDC | 4.0A | 20W | ±5.0% | 80mVp-p | 81.5% |
| GST25E12-P1J | 12VDC | 2.08A | 25W | ±3.0% | 100mVp-p | 86.5% |
| GST25E24-P1J | 24VDC | 1.04A | 25W | ±2.0% | 150mVp-p | 88% |
| GST25E48-P1J | 48VDC | 0.52A | 25W | ±2.0% | 150mVp-p | 89% |
| 注：輸出電壓覆蓋5/7/9/12/15/18/24/28/48VDC，線性 / 負載調整率均為 ±1.0%~±5.0%，溫度系數 ±0.03%/℃（0~50℃）。 |
（三）可靠性
MTBF（平均無故障時間）：3879.7K hrs（最小值）（Telcordia SR-332 標準）；674.6K hrs（最小值）（MIL-HDBK-217F 標準，25℃）。
四、機構與配件參數
尺寸與重量：機身尺寸795433mm（LWH，公差 ±1mm），單體重202.5g；
包裝規格：60pcs/13.2Kg/1.15CUFT；
配線規格：5~12V 為 UL2468 16AWG，長度1000±50mm；15~48V 為 UL1185 18AWG，長度1800±50mm；
DC 插頭與轉接頭
標配P1J 型標準插頭（2.1φx5.5φx11mm，c+，音叉式）；
支持多種轉接頭訂制 / 單獨另購，包括音叉式、桶式、鎖式、迷你針式、DIN 針式等，部分轉接頭耐電流最大7.5A；
可通過明緯官網獲取插頭選購指南，也可定制剝線和鍍錫引線。
五、認證與電磁兼容
安全規范：TUV EN62368-1、EAC TP TC 004，絕緣阻抗 I/P-O/P:100M Ohms/500VDC/25℃/70%RH，耐壓 I/P-O/P:4242VDC；
電磁兼容發射：傳導 / 輻射發射為 EN55032 Class B，諧波電流 EN61000-3-2 Class A，電壓閃爍 EN61000-3-3；
電磁兼容抗擾度：ESD（8KV 空氣 / 4KV 接觸）、EFT 突發（1KV）、浪涌（1KV 線對線）等均達對應等級標準。
六、應用場景
適配消費類電子設備、電信器件、辦公設備、工業設備等多類場景，滿足不同設備的供電需求。
七、測試與備注
常規參數測量環境為230VAC、額定負載、25℃/70% RH；
低輸入電壓下需按靜態特性曲線減額輸出；
電源作為系統元件，需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（產品適配性）：GST25E 系列適配器的輸入輸出電壓范圍是多少？支持哪些設備供電？
答案：輸入電壓支持85VAC~264VAC全范圍交流輸入，頻率 47~63Hz，全球通用；輸出電壓覆蓋5VDC、7VDC、9VDC、12VDC、15VDC、18VDC、24VDC、28VDC、48VDC九個檔位，額定功率 20W~25W。適配消費類電子設備、電信器件、辦公設備、工業設備等場景的供電需求。
問題 2（安全與可靠性）：GST25E 系列具備哪些保護功能和可靠性指標？工作環境要求是什么？
答案：保護功能包含短路、過負載、過電壓三重保護，其中過負載為打嗝模式（故障移除后自動恢復），過電壓為二極管鉗位保護；可靠性上，MTBF 最低達3879.7K hrs（Telcordia SR-332 標準），采用 94V-0 防火外殼和雙重絕緣，通過 LPS 限功率電源測試。工作環境要求為溫度 **-30~+70℃（需參考減額曲線）、濕度20~90% RH（無冷凝）**，耐 10~500Hz/2G 的振動測試。
問題 3（配件與定制）：GST25E 系列的標配 DC 插頭是什么型號？支持哪些插頭更換方式，有何注意點？
答案：標配 DC 插頭為P1J 型（2.1φx5.5φx11mm，c+，音叉式）；插頭更換有兩種方式：1）向明緯申請訂制品修改服務，需滿足最小訂購量；2）自行選購快速轉接頭對插轉換，轉接頭可單獨另購，無最小訂購量。該系列支持音叉式、桶式、鎖式、迷你針式、DIN 針式等多種型號轉接頭，部分轉接頭耐電流最大 7.5A，插頭套件可單獨售賣，具體選型可參考明緯官網相關指南。
