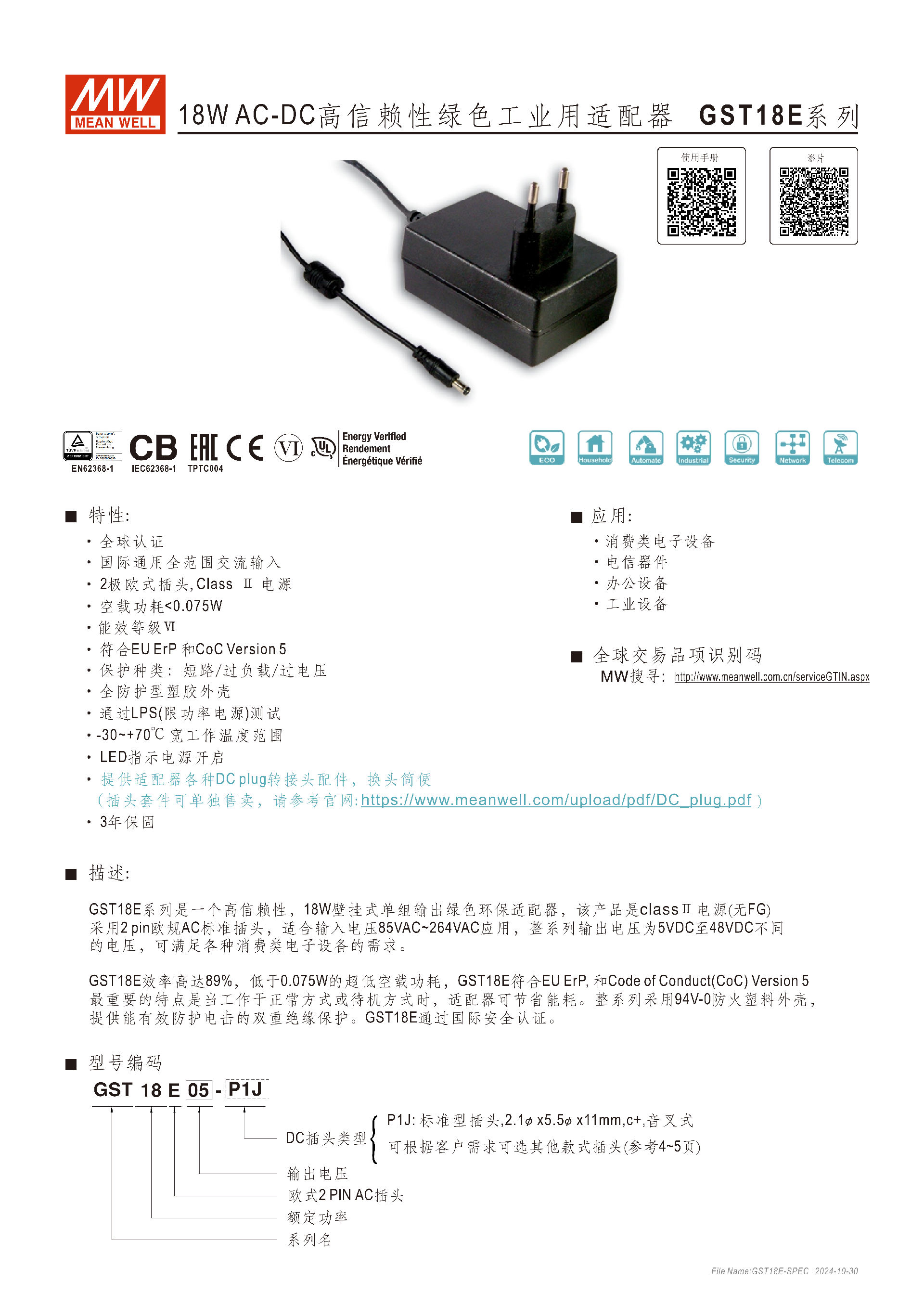

GST18E 系列是明緯推出的18W壁掛式單組輸出 AC-DC 綠色工業用適配器，為Class Ⅱ 無 FG 電源，配備 2 極歐式插頭，支持85VAC~264VAC全范圍交流輸入，輸出電壓覆蓋5VDC 至 48VDC多檔位，具備短路 / 過負載 / 過電壓三重保護，空載功耗 **<0.075W**、最高效率89% 且符合能效等級 Ⅵ 及 EU ErP、CoC Version 5 標準，工作溫度寬至 **-30~+70℃，采用 94V-0 防火塑料外殼和雙重絕緣保護，通過多項國際安全與 EMC 認證，MTBF 值最高達3879.7K hrs**，還支持多種 DC plug 轉接頭更換，提供3 年保固，適用于消費類電子、電信器件、辦公及工業設備等場景。
一、產品基礎定位
GST18E 系列是明緯研發的18W壁掛式單組輸出 AC-DC 高信賴性綠色工業用適配器，為Class Ⅱ 無 FG 電源，采用 2 極歐式 AC 標準插頭，主打低功耗、高可靠性和全球通用性，提供3 年產品保固，插頭套件可單獨售賣，適用于消費類電子、電信器件、辦公設備、工業設備四大場景。
二、核心產品特性
能效與功耗：空載功耗 **<0.075W**，能效等級達Ⅵ 級，系列最高效率89%，符合EU ErP和Code of Conduct(CoC) Version 5節能標準，正常 / 待機模式均能節省能耗；
安全與防護：采用94V-0 防火塑料外殼，具備雙重絕緣保護，有效防護電擊；通過LPS（限功率電源）測試，擁有短路 / 過負載 / 過電壓三重保護，過負載為打嗝模式（故障移除后自動恢復），過電壓為二極管鉗位 + 輸出短路保護；
環境適應性：寬工作溫度范圍 **-30~+70℃（需參考減額曲線），工作濕度20~90% RH（無冷凝），儲存溫度 / 濕度為-40~+85℃、10~95% RH（無冷凝）**；耐振動性為 10~500Hz/2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
通用與便捷：支持85VAC~264VAC國際通用全范圍交流輸入，頻率 47~63Hz；配備LED 電源開啟指示燈，提供多種 DC plug 轉接頭配件，換頭操作簡便，轉接頭可訂制或單獨選購。

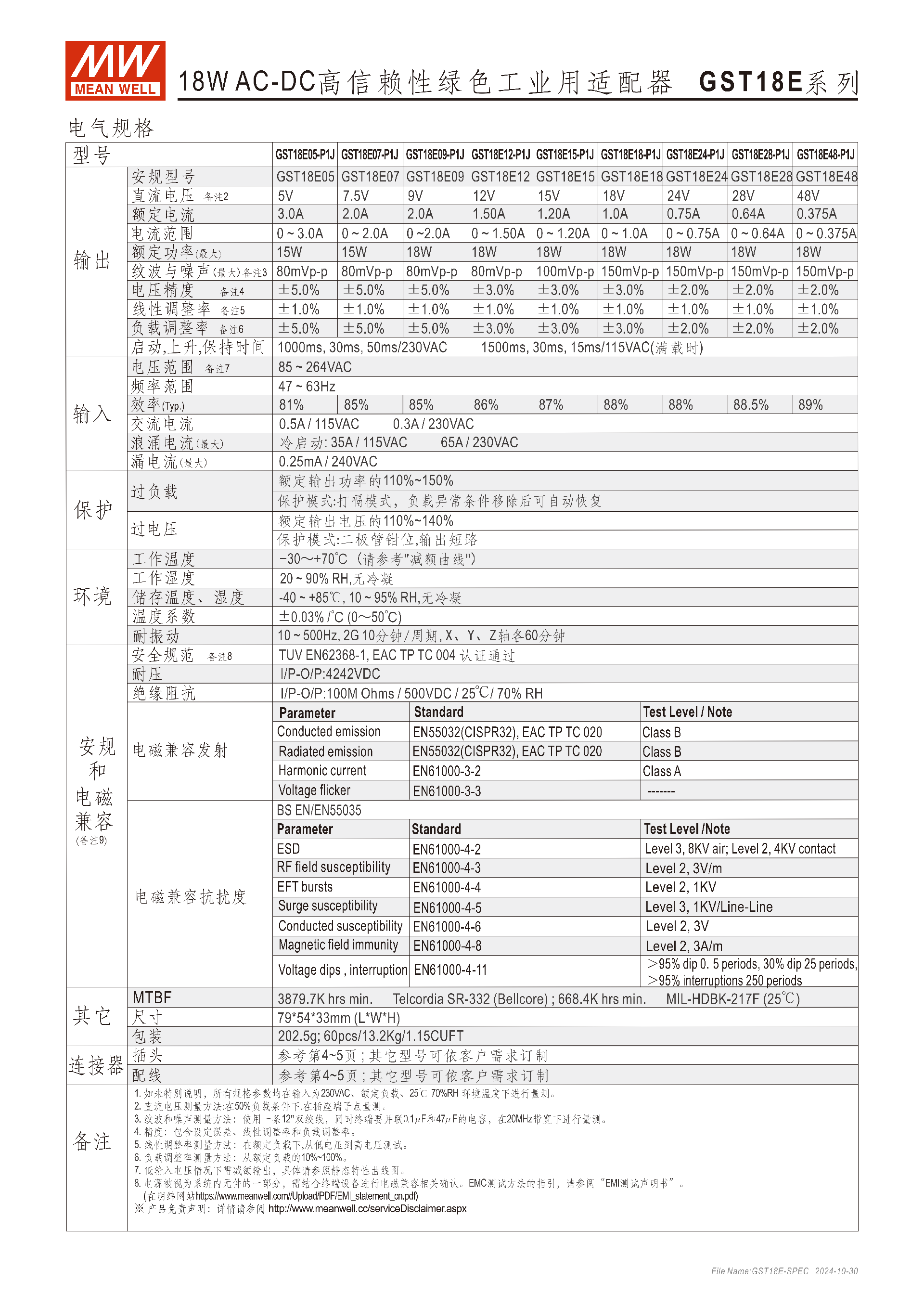

三、電氣核心規格
1. 輸出規格（主流型號）
| 型號 | 輸出電壓 | 額定電流 | 額定最大功率 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| GST18E05-P1J | 5VDC | 3.0A | 15W | ±5.0% | 80mVp-p |
| GST18E12-P1J | 12VDC | 1.5A | 18W | ±3.0% | 100mVp-p |
| GST18E24-P1J | 24VDC | 0.75A | 18W | ±2.0% | 150mVp-p |
| GST18E48-P1J | 48VDC | 0.375A | 18W | ±2.0% | 150mVp-p |
注：輸出電壓覆蓋5/7/9/12/15/18/24/28/48VDC，線性調整率、負載調整率均為 ±1.0%~±5.0%（含設定誤差）。
2. 輸入與電氣性能
輸入：電壓 85~264VAC，頻率 47~63Hz，低輸入電壓需減額輸出；
啟動 / 上升 / 保持時間：滿載時 1000ms/30ms/50ms（230VAC）、1500ms/30ms/15ms（115VAC）；
交流電流：0.5A/115VAC、0.3A/230VAC；冷啟動浪涌電流35A/115VAC、65A/230VAC；
漏電流：最大0.25mA/240VAC；溫度系數 ±0.03%/℃（0~50℃）；
絕緣與耐壓：I/P-O/P 絕緣阻抗100M Ohms/500VDC/25℃/70%RH，I/P-O/P 耐壓4242VDC。
3. 保護規格
過負載：觸發閾值為額定輸出功率的110%~150%，保護模式為打嗝模式，負載異常移除后自動恢復；
過電壓：觸發閾值為額定輸出電壓的110%~140%，保護模式為二極管鉗位 + 輸出短路。
四、電磁兼容（EMC）
發射特性：傳導發射、輻射發射均符合 EN55032 (CISPR32)、EAC TP TC 020，等級Class B；諧波電流符合 EN61000-3-2（Class A），電壓閃爍符合 EN61000-3-3；
抗擾度：ESD（8KV 空氣 / 4KV 接觸，Level3/2）、射頻場抗擾（3V/m，Level2）、EFT 脈沖（1KV，Level3）、浪涌抗擾（1KV 線對線，Level3）等，均符合對應 EN61000-4 系列標準。
五、物理與機構規格
尺寸與包裝：機身尺寸795433mm（LWH），公差 ±1mm；單重 202.5g，整箱 60pcs/13.2Kg/1.15CUFT；
配線規格：5~12V 型號采用 UL1185 16AWG，線長 1200±50mm；15~48V 型號采用 UL1185 18AWG，線長 1800±50mm；
DC 插頭：標準插頭為P1J（2.1ψx5.5ψx11mm，c + 音叉式），支持音叉式、桶式、鎖式、迷你針式等多類型轉接頭，多數轉接頭耐電流最大 7.5A，迷你針式耐電流最大 5A，轉接頭可訂制或通過官網選購。
六、可靠性與認證
MTBF（平均無故障時間）：最低3879.7K hrs（Telcordia SR-332 標準）；668.4K hrs（MIL-HDBK-217F 標準，25℃）；
安全認證：通過 TUV EN62368-1、EAC TP TC 004、CB、CE 等全球認證；
測試標準：所有規格參數默認在230VAC 輸入、額定負載、25℃/70% RH環境下量測。
關鍵問題
問題 1（產品適配性）：GST18E 系列適配器的輸入輸出電壓范圍是多少，支持哪些設備場景？
答案：輸入支持85VAC~264VAC全范圍交流電壓（47~63Hz），適配全球不同地區電網；輸出電壓覆蓋5VDC 至 48VDC多檔位，額定最大功率 18W；適用于消費類電子設備、電信器件、辦公設備、工業設備四大類場景。
問題 2（安全與可靠性）：GST18E 系列具備哪些安全保護功能，核心可靠性指標 MTBF 是多少？
答案：安全保護方面，擁有短路、過負載、過電壓三重保護，過負載為打嗝模式（故障移除后自動恢復），過電壓為二極管鉗位 + 輸出短路保護；同時采用 94V-0 防火外殼、雙重絕緣保護，通過 LPS 限功率電源測試。可靠性指標 MTBF 最低為3879.7K hrs（Telcordia SR-332 標準），25℃下按 MIL-HDBK-217F 標準為668.4K hrs。
問題 3（實操與配件）：GST18E 系列的標準 DC 插頭是什么型號，轉接頭的獲取和使用有哪些方式？
答案：標準 DC 插頭為P1J（2.1ψx5.5ψx11mm，c + 音叉式）；轉接頭獲取有兩種方式，一是向明緯訂制（需滿足最小訂購量），二是單獨選購快速轉接頭自行對插轉換（無最小訂購量）；轉接頭類型包含音叉式、桶式、鎖式、迷你針式等，多數耐電流最大 7.5A，迷你針式最大 5A，具體可參考明緯官網《DC_plug.pdf》選購指南。
