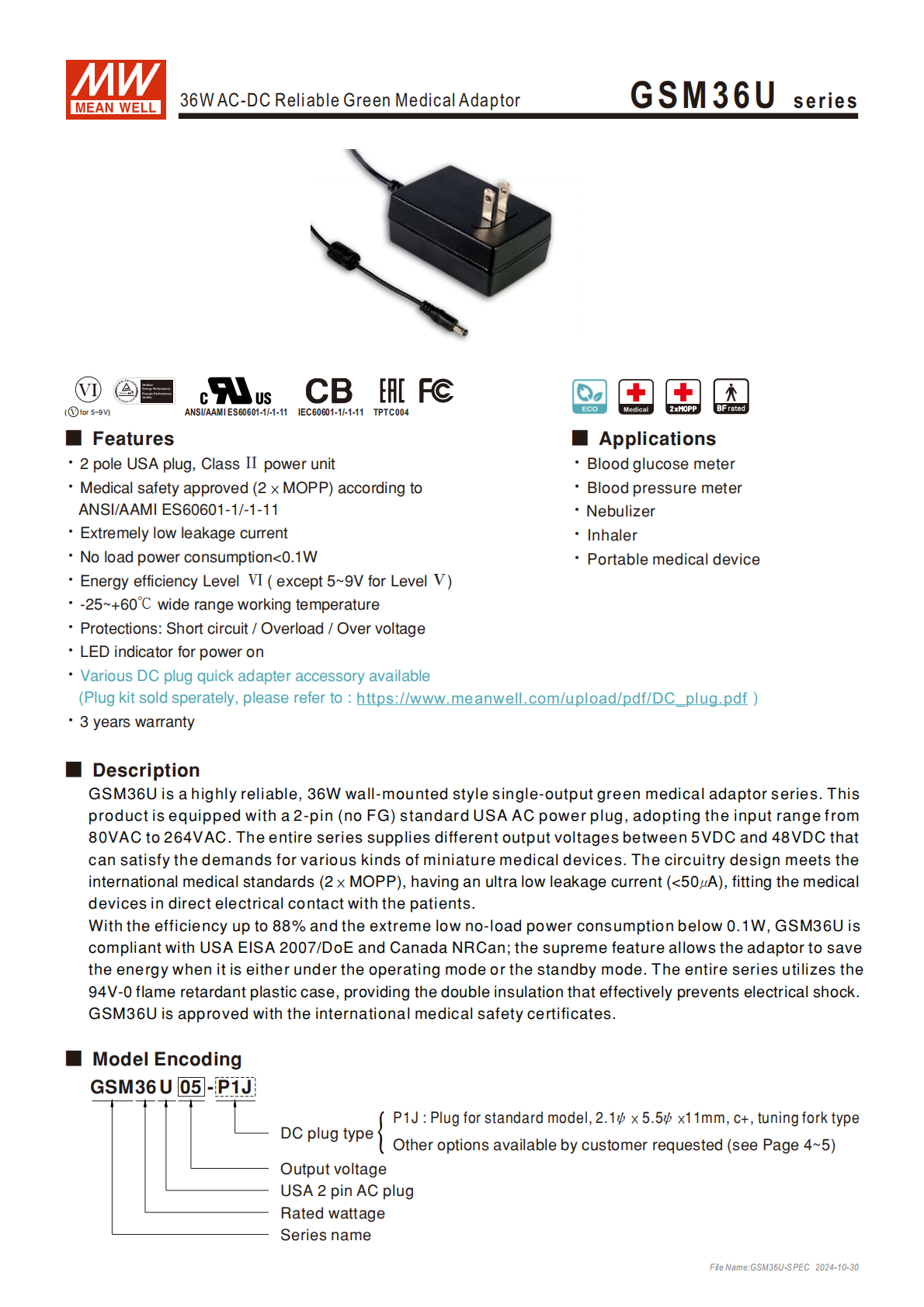

GSM36U 系列是明緯推出的36W 壁掛式 AC-DC 綠色醫療型適配器，采用 2 極美式插頭、Class Ⅱ 電源設計，通過ANSI/AAMI ES60601-1/-1-11等國際醫療安規認證（2xMOPP），漏電流 **<50μA**、空載消耗 **<0.1W**，輸出電壓覆蓋5V-48VDC，適配 80~264VAC 寬輸入，工作溫度 **-25~+60℃，具備短路 / 過負載 / 過電壓三重保護，搭配可更換的 DC plug 轉接頭，外殼為 94V-0 防火塑料，提供3 年保固 **，MTBF 值達 3777.8K hrs（Telcordia SR-332），主要應用于血糖儀、血壓計等便攜式醫療設備。
一、產品基礎定位
GSM36U 系列是明緯研發的36W 壁掛式單組輸出 AC-DC 綠色環保醫療型適配器，為 Class Ⅱ 電源設計，采用 2pin 美式標準插頭（無 FG），適配全球 80~264VAC 寬輸入電壓，輸出電壓覆蓋5V 至 48VDC，專為血糖儀、血壓計、噴霧器等便攜式醫療設備設計，電路符合國際醫療標準 2xMOPP，可用于與患者直接接觸的醫療設備，提供3 年保固服務。
二、核心產品特性
高規格醫療安規與低漏電流：通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1:2005+A1+A2 等國際醫療安全認證，接觸漏電流 < 50μA/264VAC，雙重絕緣防護，初級側 - 次級側耐壓 4KVAC，絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）。
綠色節能：空載消耗 **<0.1W**，能效等級達 Ⅵ 級（5~9V 輸出為 Ⅴ 級），效率最高 88%，符合 USA EISA 2007/DoE、Canada NRCan 能效標準，正常 / 旁路工作模式均能節省能耗。
寬溫穩定工作：工作溫度范圍 **-25~+60℃，儲存溫度-40~+85℃**（10~95% RH 無冷凝），溫度系數 ±0.03%/℃（0~40℃），耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），低輸入電壓下需按減額曲線降載輸出。
多重保護與便捷設計：具備短路、過負載、過電壓三重保護，過負載為打嗝模式（故障移除自動恢復），過電壓為關斷模式（重啟恢復）；配備 LED 電源開啟指示，提供多款 DC plug 轉接頭配件，換頭簡便，插頭套件可單獨售賣。
安全材質：采用94V-0 防火塑料外殼，有效防護電擊，滿足醫療設備的安全要求。

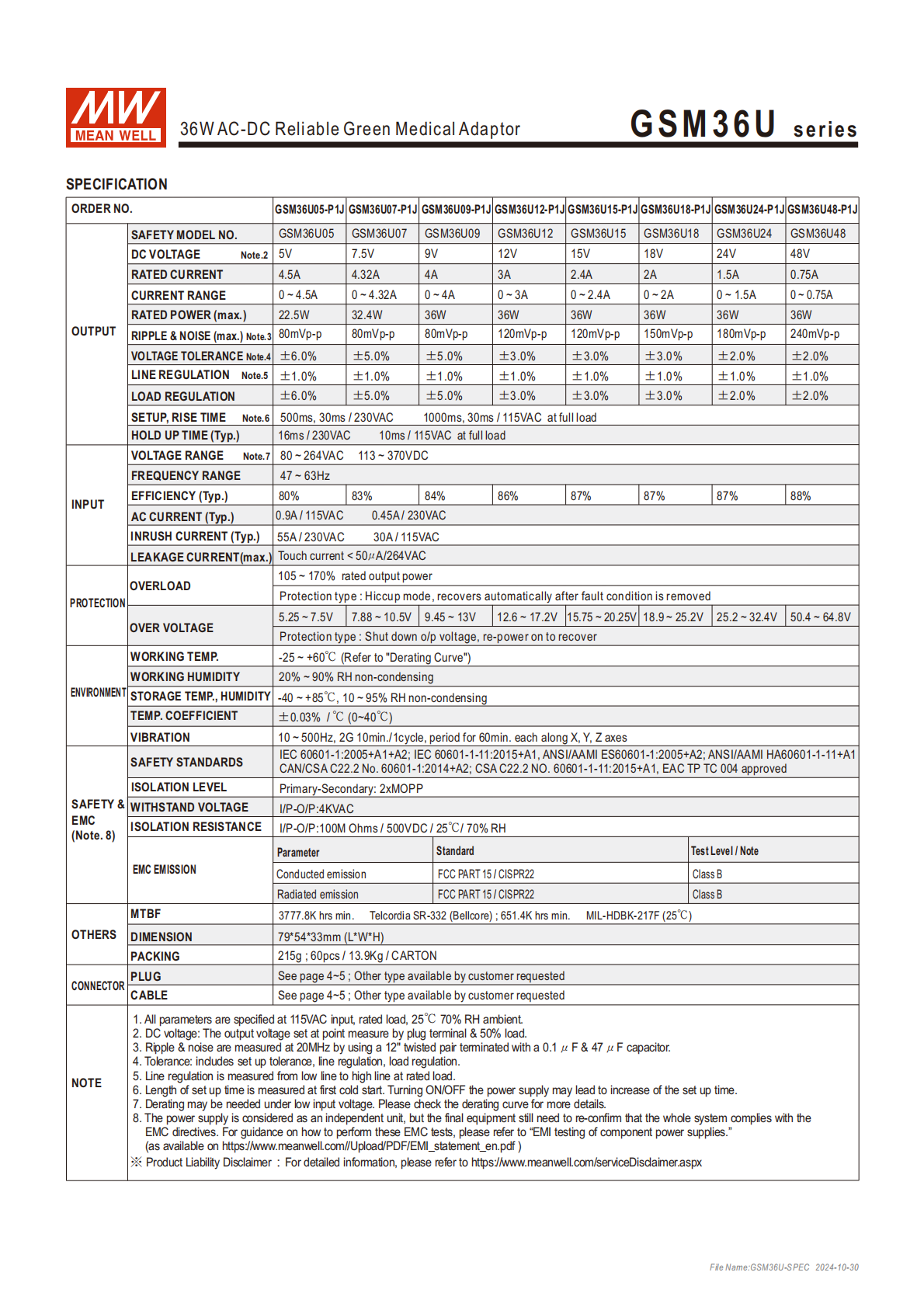

三、關鍵電氣規格（核心型號參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GSM36U05-P1J | 5V | 4.5A | 22.5W | 60mVp-p | ±6.0% | 80% |
| GSM36U07-P1J | 7.5V | 4.32A | 32.4W | 80mVp-p | ±5.0% | 83% |
| GSM36U09-P1J | 9V | 4A | 36W | 80mVp-p | ±5.0% | 84% |
| GSM36U12-P1J | 12V | 3A | 36W | 120mVp-p | ±3.0% | 86% |
| GSM36U15-P1J | 15V | 2.4A | 36W | 120mVp-p | ±3.0% | 87% |
| GSM36U18-P1J | 18V | 2A | 36W | 150mVp-p | ±3.0% | 87% |
| GSM36U24-P1J | 24V | 1.5A | 36W | 180mVp-p | ±2.0% | 87% |
| GSM36U48-P1J | 48V | 0.75A | 36W | 240mVp-p | ±2.0% | 88% |
| 通用電氣參數： |
輸入頻率：47~63Hz；交流電流：0.9A/115VAC、0.45A/230VAC；浪涌電流：55A/230VAC、30A/115VAC
啟動 / 上升時間：500ms/30ms（230VAC 滿載）、1000ms/30ms（115VAC 滿載）
過負載保護：額定功率的 105%~170%；溫度系數：±0.03%/℃（0~40℃）
四、機構與連接器參數
物理尺寸：主體 79*54*33mm（L*W*H，公差 ±1mm），單重 215g，整箱 60pcs/13.9Kg。
配線規格：5~9V 輸出為UL1185 16AWG 1200±50mm；12~48V 輸出為UL1185 16AWG 1800±50mm。
DC 插頭與轉接頭
標準插頭：P1J（2.1φx5.5φx11mm，c + 音叉型，內側 + Vo）；
可選轉接頭：涵蓋音叉型、桶型、鎖型、迷你針型、DIN 針型等系列（如 P1I/P1L、P2J/P2LR、P3A/P3B、R6B/R7B 等），部分轉接頭耐電流最大 7.5A，可訂制或單獨選購。
五、認證與可靠性
安規認證：IEC60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11、CAN/CSA C22.2 No.60601-1、EAC TP TC 004、CB、EAL、FC 等。
EMC 合規：傳導 / 輻射發射均符合FCC PART 15/CISPR22 Class B標準（電源需結合終端設備完成 EMC 確認）。
可靠性：MTBF（平均無故障時間）3777.8K hrs（Telcordia SR-332，25℃）、651.4K hrs（MIL-HDBK-217F，25℃）。
六、包裝與訂制服務
整箱包裝為 60pcs/13.9Kg，單臺 215g；
可提供 DC 插頭、配線的訂制服務（部分訂制需滿足最小訂購量），快速轉接頭可單獨選購（無最小訂購量）。
關鍵問題
問題 1：GSM36U 系列適配器的醫療安規核心優勢是什么，為何適用于與患者直接接觸的醫療設備？
答案：該系列通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11等國際醫療安規認證，滿足2xMOPP絕緣防護要求，接觸漏電流 < 50μA/264VAC，是超低漏電流等級，同時具備初級側 - 次級側 4KVAC 的高耐壓和 100M Ohms 的高絕緣阻抗，雙重絕緣防護設計，從電氣安全角度完全適配與患者直接接觸的醫療設備的使用要求。
問題 2：GSM36U 系列不同輸出電壓型號的核心參數差異體現在哪些方面，額定功率的上限是多少？
答案：核心差異體現在額定電流、紋波與噪聲、電壓精度、效率四個方面，輸出電壓越低，額定電流越大，紋波噪聲越小，電壓精度偏差略大，效率稍低；該系列額定功率上限為36W，其中 5V（22.5W）、7.5V（32.4W）型號未達 36W，9V 及以上（9V/12V/15V/18V/24V/48V）型號均為 36W 滿額輸出。
問題 3：GSM36U 系列適配器的 DC 插頭系統有哪些選擇，訂制與選購的區別是什么？
答案：①標準插頭為P1J（2.1φx5.5φx11mm，c + 音叉型），可選轉接頭涵蓋音叉型、桶型、鎖型、迷你針型、DIN 針型等（如 P1I/P1L、P2J/P2LR、P3A/P3B、R6B/R7B 等），部分轉接頭耐電流最大 7.5A；②訂制服務：可修改 DC 插頭、配線規格，需滿足最小訂購量；單獨選購：快速轉接頭配件可直接購買，無最小訂購量，明緯官網提供插頭選購指南
