明緯 GSM36E 系列是 36W 壁掛式 AC-DC 綠色環保醫療型適配器，采用2 極歐式插頭、Class Ⅱ 電源設計，通過EN60601-1/-1-11醫療安規認證（2xMOPP），漏電流 < 50μA，空載消耗 < 0.1W，能效達 Ⅵ 級（5~9V 為 Ⅴ 級），工作溫度 - 25~+60℃，具備短路 / 過負載 / 過電壓三重保護，輸出電壓覆蓋 5~48VDC，適配血糖儀、血壓計等便攜式醫療設備，提供 3 年保固，支持 DC 插頭定制與快速更換，外殼為 94V-0 防火塑料，雙重絕緣防護，MTBF 值達 3777.8K hrs min. 以上。

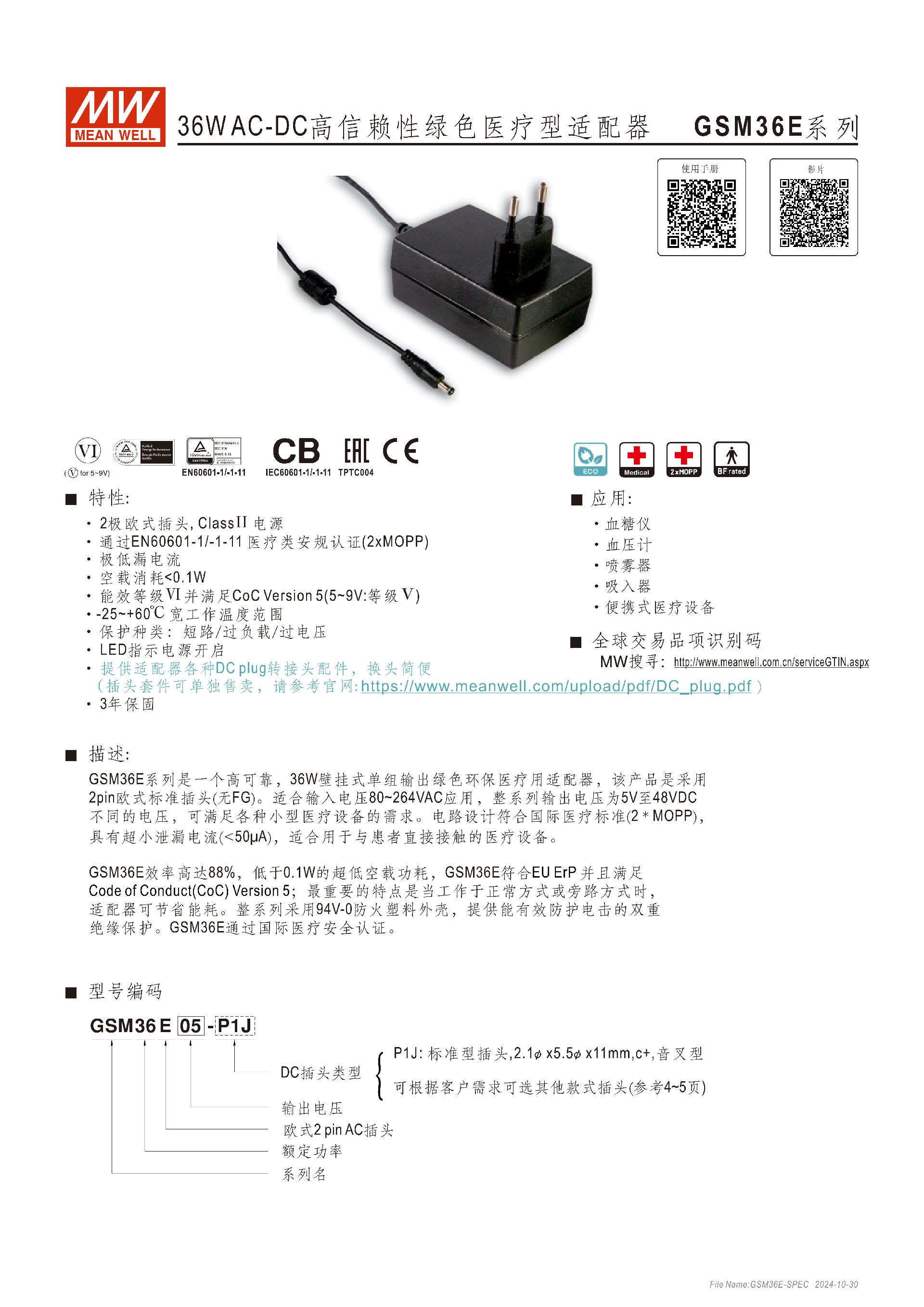

明緯 GSM36E 系列為36W 壁掛式單組輸出 AC-DC 綠色環保醫療型適配器，采用 2pin 歐式標準插頭（無 FG），屬于 Class Ⅱ 電源設計，專為小型便攜式醫療設備打造，支持全球 80~264VAC 寬電壓輸入，提供 3 年保固服務，DC 插頭套件可單獨售賣。
二、核心認證與安全特性
醫療安規：通過EN60601-1:2005+A1+A2、EN60601-1-11:2015+A1認證，同時獲得 CB、EAL、CE、TPTC004 等認證，初級側 - 次級側滿足2xMOPP絕緣防護；
漏電防護：接觸漏電流 < 50μA/264VAC，適配與患者直接接觸的醫療設備；
物理防護：采用94V-0 防火塑料外殼，具備雙重絕緣保護，有效防護電擊；
電磁兼容：符合 EN55011 (CISPR11) Class B 傳導 / 輻射發射、EN61000-3-2 Class A 諧波電流等標準，抗擾度達行業高等級（如 ESD Level4：15KV 空氣 / 8KV 接觸）。

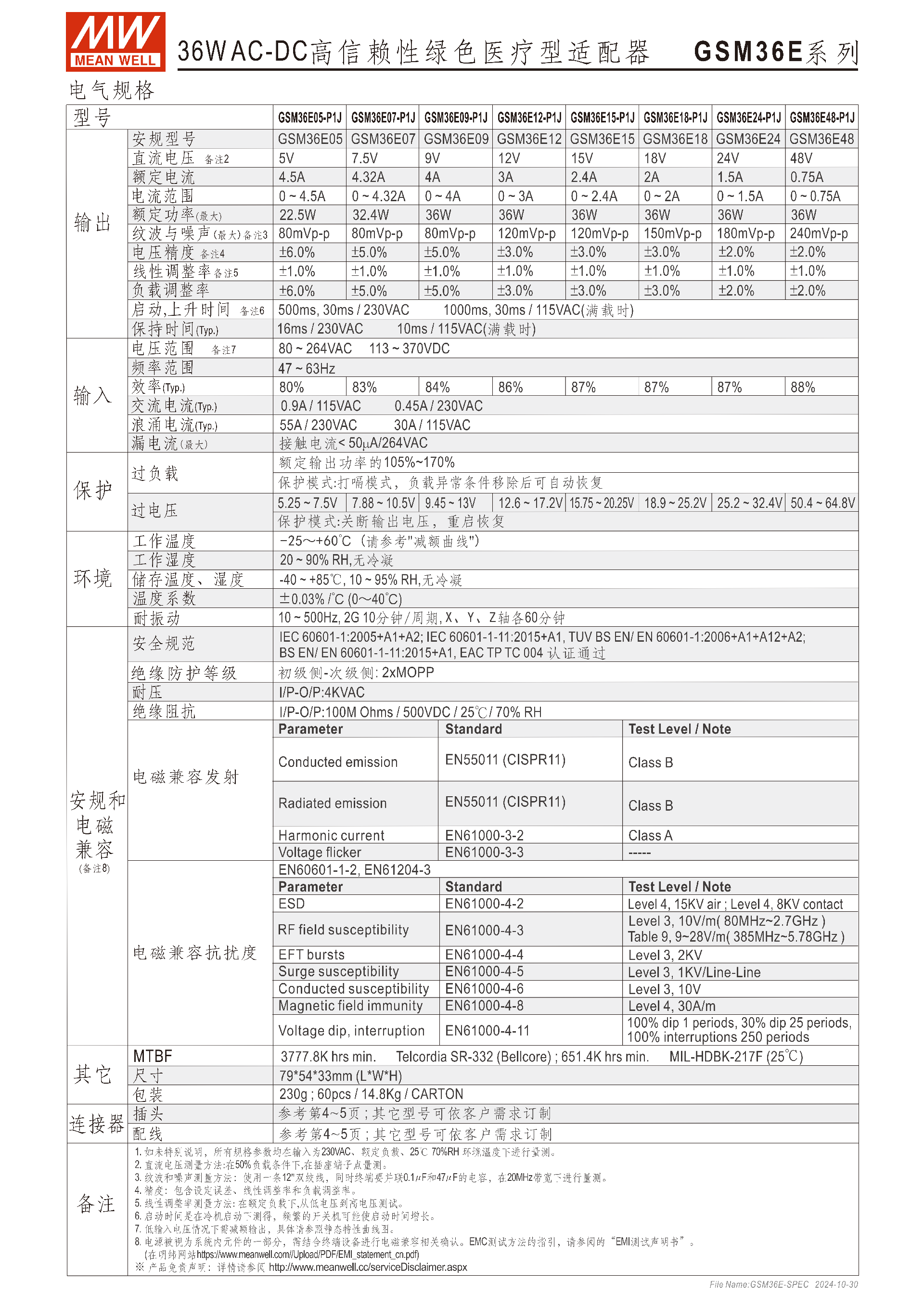

三、關鍵電氣規格
該系列輸出電壓覆蓋 5~48VDC，不同型號額定參數不同，核心電氣指標如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (max) | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| GSM36E05-P1J | 5V | 4.5A | 22.5W | 80mVp-p | ±6.0% | 80% |
| GSM36E07-P1J | 7.5V | 4.32A | 32.4W | 80mVp-p | ±5.0% | 83% |
| GSM36E09-P1J | 9V | 4A | 36W | 80mVp-p | ±5.0% | 84% |
| GSM36E12-P1J | 12V | 3A | 36W | 120mVp-p | ±3.0% | 86% |
| GSM36E15-P1J | 15V | 2.4A | 36W | 120mVp-p | ±3.0% | 87% |
| GSM36E18-P1J | 18V | 2A | 36W | 150mVp-p | ±3.0% | 87% |
| GSM36E24-P1J | 24V | 1.5A | 36W | 180mVp-p | ±2.0% | 87% |
| GSM36E48-P1J | 48V | 0.75A | 36W | 240mVp-p | ±2.0% | 88% |
| 其他核心電氣參數： |
輸入頻率：47~63Hz，交流電流 0.9A/115VAC、0.45A/230VAC，浪涌電流 55A/230VAC、30A/115VAC；
絕緣阻抗：I/P-O/P100M Ohms / 500VDC/25°C/70% RH；
溫度系數：±0.03%/°C(0~40°C)。
四、保護功能
過負載保護：負載達額定輸出功率的105%~170% 時觸發，采用打嗝模式，負載異常移除后可自動恢復；
過電壓保護：不同型號保護電壓范圍為 5.25~64.8V，觸發后關斷輸出電壓，需重啟恢復；
短路保護：具備基礎短路防護功能。
五、環境與可靠性參數
工作環境：溫度 **-25~+60°C**（需參考減額曲線）、濕度 20~90% RH（無冷凝）；
儲存環境：溫度 **-40~+85°C**、濕度 10~95% RH（無冷凝）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
平均無故障時間（MTBF）：最小 3777.8K hrs，Telcordia SR-332 標準下為 651.4K hrs min.（25°C）。
六、物理與配件參數
產品尺寸：795433mm (LWH)，公差 ±1mm；
包裝與重量：單臺 230g，60pcs/14.8Kg / 紙箱；
配線規格：5~9V 為UL1185 16AWG 1200±50mm，12~48V 為UL1185 16AWG 1800±50mm；
DC 插頭：標準型為P1J（5.5*2.1mm，內側 +、外側 -），支持訂制 / 快速轉接頭更換，轉接頭含 Tuning Fork/Barrel/Lock 等多種樣式，耐電流最大7.5A，快速轉接頭無需最小訂購量，訂制款需滿足最小訂購量。
七、能耗與能效
空載消耗：<0.1W，滿足 EU ErP、CoC Version 5 標準；
能效等級：Ⅵ 級（5~9V 輸出型號為 Ⅴ 級）；
轉換效率：典型值 80%~88%，48V 型號效率達最高88%。
八、應用場景
適配各類便攜式醫療設備，包括血糖儀、血壓計、噴霧器、吸入器等與患者直接接觸的醫療儀器。
關鍵問題
問題 1（產品安全與醫療適配性）：GSM36E 系列為何能適配與患者直接接觸的醫療設備？
答案：該系列通過 EN60601-1/-1-11 醫療安規認證，初級側 - 次級側滿足 2xMOPP 絕緣防護，接觸漏電流控制在 < 50μA/264VAC 的極低水平，同時采用 94V-0 防火塑料外殼和雙重絕緣保護，符合國際醫療設備的電氣安全與漏電防護要求，因此可適配與患者直接接觸的醫療設備。
問題 2（產品規格與選型）：GSM36E 系列不同輸出電壓型號的核心功率與精度差異是什么？
答案：該系列輸出電壓 5~48VDC，其中 5V 型號額定功率 22.5W、7.5V 型號 32.4W，9~48V 型號均為最大 36W；電壓精度隨輸出電壓升高而提升，5V 型號為 ±6.0%、7.5/9V 為 ±5.0%、12~18V 為 ±3.0%、24/48V 為 ±2.0%，紋波噪聲也隨電壓升高從 80mVp-p 逐步增至 240mVp-p。
問題 3（產品使用與定制）：GSM36E 系列的 DC 插頭支持哪些更換方式，各有什么要求？
答案：該系列 DC 插頭有兩種更換方式，①快速轉接頭更換：可選購明緯單獨售賣的快速轉接頭自行對插，包含 P1I/P1LR/R6B 等多種型號，耐電流最大 7.5A，無需最小訂購量；②訂制修改：明緯提供插頭訂制服務，可根據客戶需求修改插頭 / 配線規格，需滿足最小訂購量，同時標準插頭為 P1J，也可參考官網選購其他款式插頭
