GSM25U 系列是明緯推出的25W壁掛式 AC-DC 綠色醫療型適配器，采用 2 極美式插頭，輸入電壓覆蓋80~264VAC，輸出電壓為5~48VDC多檔位，通過ANSI/AAMI ES60601-1/-1-11等國際醫療安規認證（2xMOPP絕緣防護），漏電流 **<50μA**，空載消耗 **<0.1W**，效率最高達88%，具備短路 / 過負載 / 過電壓三重保護，工作溫度范圍 **-25~+60℃**，適配血糖儀、血壓計等便攜式醫療設備，提供 3 年保固，支持多種 DC 插頭更換且配件可單獨選購。
一、產品基礎定位

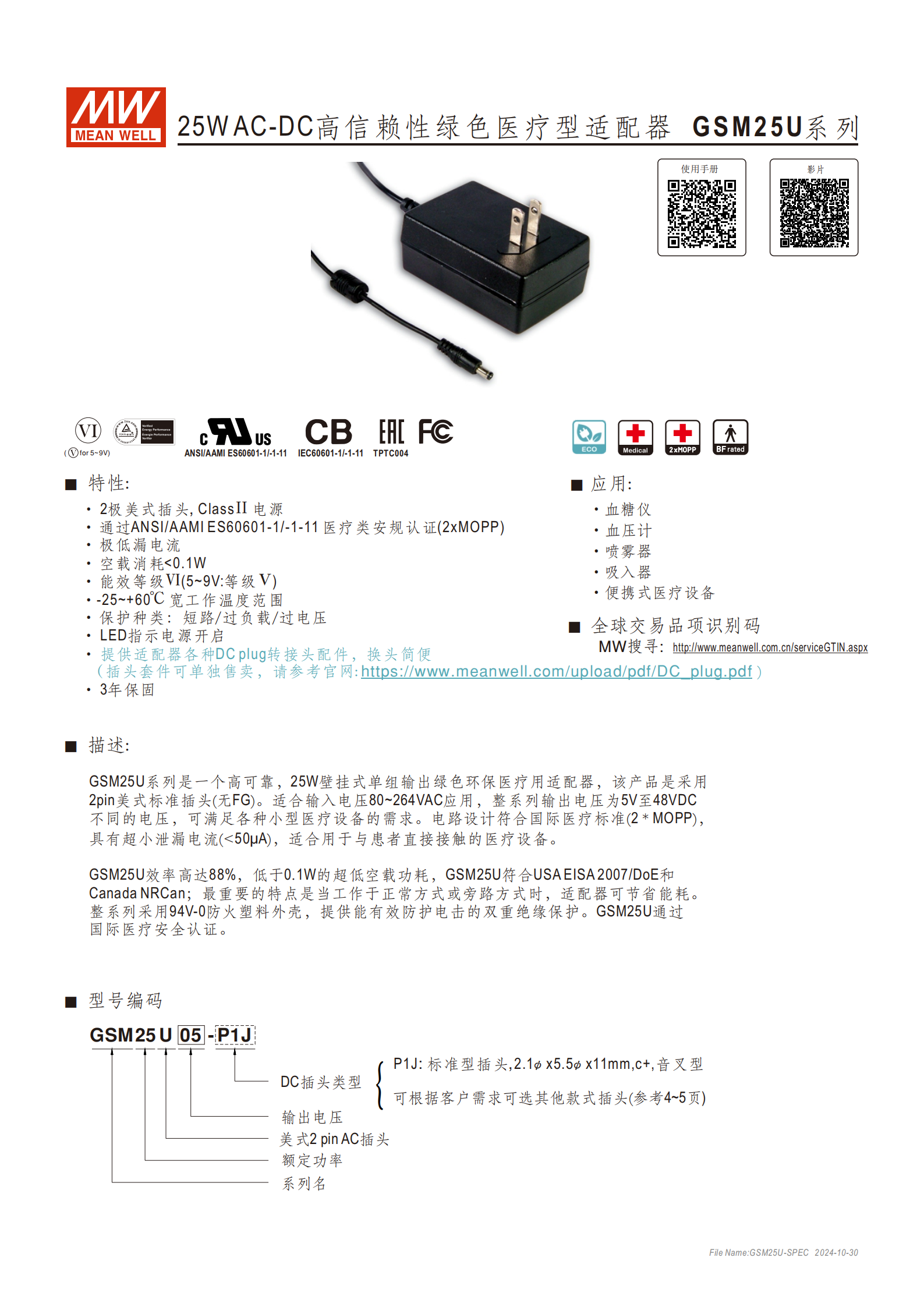

GSM25U 系列是明緯研發的25W壁掛式單組輸出 AC-DC 高信賴性綠色環保醫療型適配器，為 Class Ⅱ 電源，采用 2pin 美式標準插頭（無 FG），專為小型便攜式醫療設備設計，提供3 年保固，DC 插頭轉接頭配件可單獨售賣，也支持客戶訂制插頭款式。
二、核心核心特性與認證
安規認證：通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11、CAN/CSA C22.2 No.60601-1 等多國醫療安全認證，初級側 - 次級側為2xMOPP絕緣防護，是與患者直接接觸醫療設備的適配選擇。
電氣優異性：漏電流 < 50μA/264VAC，空載消耗 < 0.1W，能效等級達 Ⅵ 級（5~9V 輸出為 Ⅴ 級），效率最高88%，符合 USA EISA 2007/DoE 和 Canada NRCan 能耗標準。
防護與材質：采用94V-0 防火塑料外殼，具備雙重絕緣防電擊保護；內置短路、過負載、過電壓三重保護，過負載為打嗝模式（故障移除自動恢復），過電壓為關斷輸出模式（重啟恢復）。
環境適應性：**-25~+60℃** 寬工作溫度范圍（需參考減額曲線），工作濕度 20~90% RH 無冷凝；儲存溫度 - 40~+85℃、濕度 10~95% RH 無冷凝；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
其他：配備 LED 電源開啟指示，DC 插頭更換簡便；MTBF（平均無故障時間）最小3887.1K hrs（Telcordia SR-332 標準，25℃）。

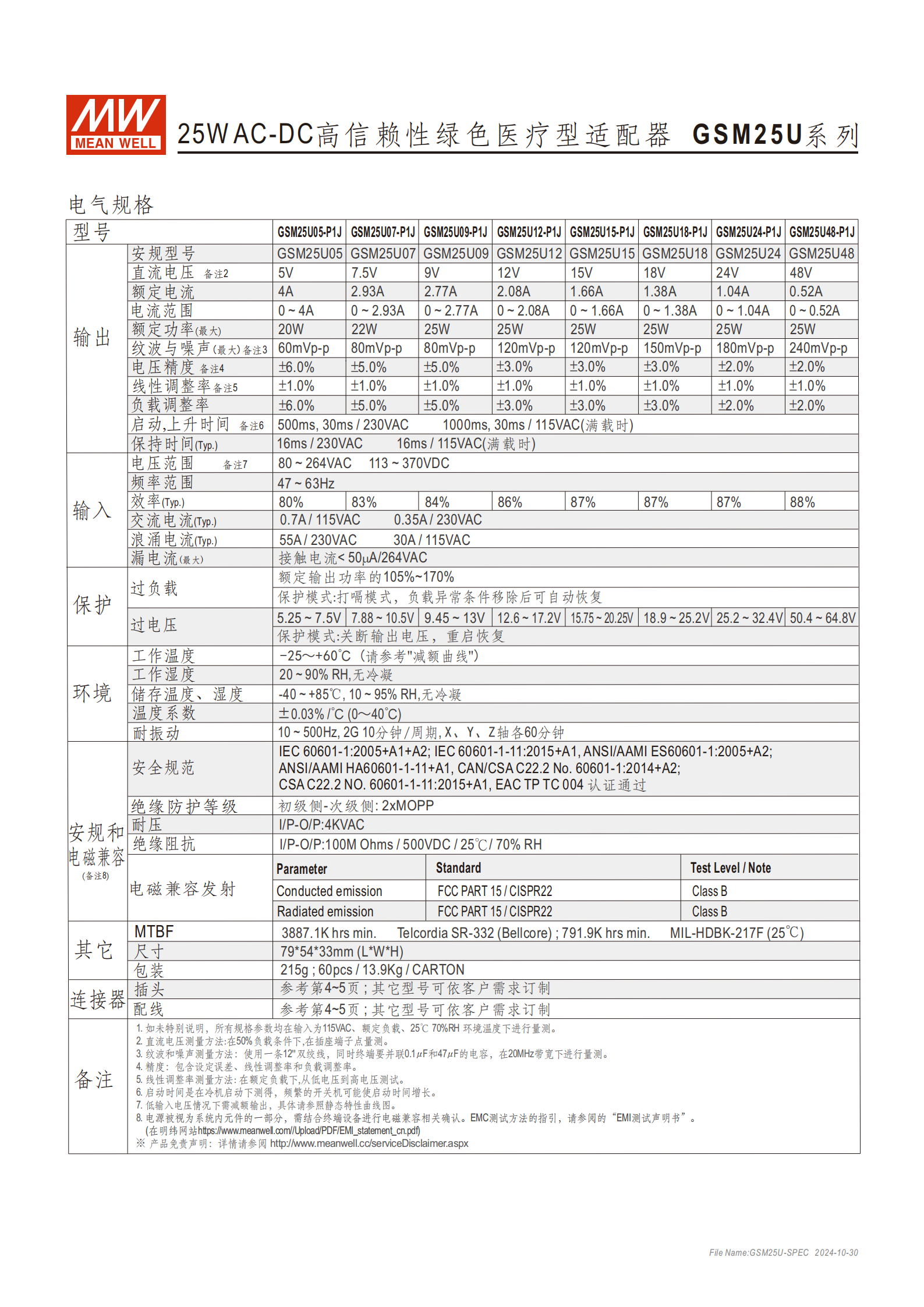

三、電氣規格詳情
該系列輸出電壓分 8 個檔位，輸入電壓覆蓋80~264VAC、頻率47~63Hz，核心電氣參數如下表：
| 型號 | 輸出直流電壓 | 額定電流 | 最大額定功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GSM25U05-P1J | 5V | 4A | 20W | 60mVp-p | ±3.0% | 80% |
| GSM25U07-P1J | 7.5V | 2.93A | 22W | 80mVp-p | ±1.0% | 83% |
| GSM25U09-P1J | 9V | 2.77A | 25W | 80mVp-p | ±3.0% | 84% |
| GSM25U12-P1J | 12V | 2.08A | 25W | 120mVp-p | ±2.0% | 86% |
| GSM25U15-P1J | 15V | 1.66A | 25W | 120mVp-p | ±1.0% | 87% |
| GSM25U18-P1J | 18V | 1.38A | 25W | 150mVp-p | ±2.0% | 87% |
| GSM25U24-P1J | 24V | 1.04A | 25W | 180mVp-p | ±2.0% | 87% |
| GSM25U48-P1J | 48V | 0.52A | 25W | 240mVp-p | ±1.0% | 88% |
| 其他電氣參數： |
線性調整率 / 負載調整率：不同型號為 ±1.0%~±6.0% 不等；
啟動 / 上升時間：滿載時 230VAC 下多為 16ms，115VAC 下部分型號為 500ms/1000ms；
輸入交流電流：Typ.0.7A/115VAC、0.35A/230VAC；浪涌電流 Typ.30A/115VAC、55A/230VAC；
溫度系數：±0.03%/℃（0~40℃）。
四、機構與配件參數
尺寸與包裝：產品尺寸795433mm（LWH），凈重215g；整箱包裝 60pcs，總重 13.9Kg。
配線規格：依輸出電壓區分，5~9V 為 UL1185 16AWG，長度 1200±50mm；12V 為 UL1185 16AWG，長度 1800±50mm；15~48V 為 UL1185 18AWG，長度 1800±50mm。
DC 插頭配置
標準插頭：P1J（5.5OD/2.1ID，長度 11±0.5mm，內側 +、外側 -）；
可選轉接頭：涵蓋 P1/P2 系列音叉式 / 桶式、P3/P4 系列迷你針式、DIN3/4/5 針式等，部分轉接頭耐電流最大 7.5A，可訂制也可單獨選購快速轉接頭配件；
訂制服務：支持插頭訂制（需最小訂購量），也可選購快速轉接頭自行轉換（無最小訂購量）。
五、安規與電磁兼容
絕緣性能：輸入 - 輸出（I/P-O/P）耐壓4KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH；
電磁兼容：傳導發射與輻射發射均符合FCC PART 15 / CISPR22 Class B標準，電源作為系統元件需結合終端設備完成 EMC 確認；
接觸電流：<50μA/264VAC，符合醫療設備低漏電流要求。
六、應用場景
適配血糖儀、血壓計、噴霧器、吸入器等各類便攜式醫療設備，因低漏電流、2xMOPP 絕緣防護，可用于與患者直接接觸的醫療設備場景。
七、備注說明
未特別說明時，參數均在 115VAC 輸入、額定負載、25℃/70% RH 環境下測量；
低輸入電壓時需按靜態特性曲線減額輸出；
EMC 測試需結合終端設備，相關指引可參考明緯官網 EMI 測試聲明書。
關鍵問題
問題 1：GSM25U 系列適配器的醫療安規核心優勢是什么，為何適配與患者直接接觸的醫療設備？
答案：該系列通過 ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11 等國際醫療安規認證，初級側 - 次級側采用2xMOPP絕緣防護，同時漏電流 < 50μA/264VAC、接觸電流 < 50μA，滿足醫療設備對低漏電流、高絕緣防護的嚴苛要求，因此適配與患者直接接觸的醫療設備。
問題 2：GSM25U 系列各型號的輸出功率與效率有何特點，最大效率可達多少？
答案：該系列輸出電壓分 5~48VDC 共 8 個檔位，其中 GSM25U05-P1J 最大 20W、GSM25U07-P1J 最大 22W，其余型號最大均為 25W；效率隨輸出電壓升高逐步提升，5V 型號效率為 80%，48V 型號為88%（系列最高），整體符合 USA EISA 2007/DoE 和 Canada NRCan 能耗標準。
問題 3：GSM25U 系列的 DC 插頭配置有哪些選擇，更換方式分為哪兩種？
答案：標準 DC 插頭為 P1J（5.5OD/2.1ID，11±0.5mm），可選插頭涵蓋 P1/P2 音叉 / 桶式、P3/P4 迷你針式、DIN3/4/5 針式等系列，部分轉接頭耐電流最大 7.5A；插頭更換分兩種方式，一是向明緯申請訂制品修改服務（需滿足最小訂購量），二是自行選購快速轉接頭對插轉換（無最小訂購量，配件可單獨購買）
