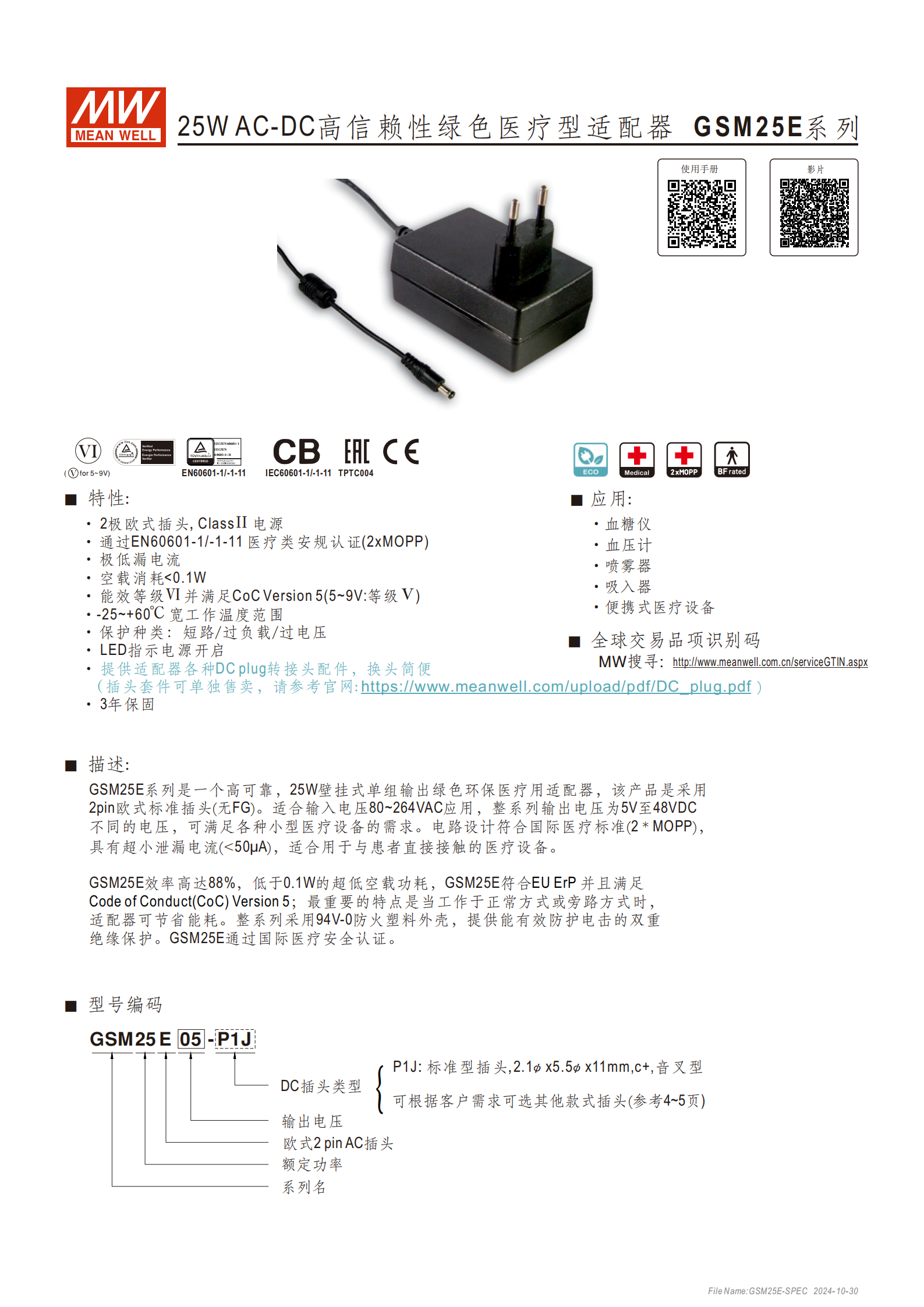

GSM25E 系列是明緯推出的25W 壁掛式 AC-DC 綠色醫療型適配器，采用 2 極歐式插頭、Class Ⅱ 電源設計，通過EN60601-1/-1-11醫療安規認證（2xMOPP），漏電流 < 50μA，空載消耗 < 0.1W，能效達 Ⅵ 級且滿足 CoC Version 5，工作溫度覆蓋 **-25~+60℃**，具備短路 / 過負載 / 過電壓三重保護，輸出電壓涵蓋 5~48VDC 多檔位，適配血糖儀、血壓計等便攜式醫療設備，提供 3 年保固，支持多款 DC 插頭更換且配件可單獨選購，整體尺寸 795433mm，外殼為 94V-0 防火塑料，擁有雙重絕緣防護。
一、產品基礎信息
產品定位：GSM25E 系列為明緯研發的25W 壁掛式單組輸出 AC-DC 綠色環保醫療用適配器，主打高可靠性，適配各類小型便攜式醫療設備，為 Class Ⅱ 電源設計，采用 2pin 歐式標準插頭（無 FG），提供3 年保固。
物理規格：整體尺寸795433mm(LWH)，單重 230g，包裝為 60pcs/14.8Kg / 紙箱；外殼采用94V-0 防火塑料，具備雙重絕緣防護，有效防電擊。
核心標識：配備 LED 電源開啟指示燈，全球交易品項識別碼可通過明緯官網查詢，DC 插頭套件可單獨售賣。
二、核心產品特性
權威安規認證：通過EN60601-1/-1-11醫療類安規認證（2xMOPP），同時擁有 CB、EAL、CE、TPTC004 等認證，符合國際醫療設備使用標準。
優異電氣性能
超低漏電流：接觸電流 < 50μA/264VAC，適合與患者直接接觸的醫療設備；
超低空載功耗：<0.1W，效率高達88%；
寬電壓輸入：支持80~264VAC/113~370VDC，頻率范圍 47~63Hz，適配全球電網。
能效與環保：能效等級達Ⅵ 級，5~9V 輸出檔位達Ⅴ 級，滿足 CoC Version 5 及 EU ErP 標準，正常 / 旁路工作模式均能節能。
寬溫工作能力：工作溫度 **-25~+60℃（需參考減額曲線），儲存溫度-40~+85℃，工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝要求；溫度系數±0.03%/°C(0~40℃)**。
多重保護功能：具備短路、過負載、過電壓三重保護，過負載為打嗝模式（負載異常移除后自動恢復），過電壓為關斷輸出模式（重啟恢復）。
機械性能：耐振動測試達10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。

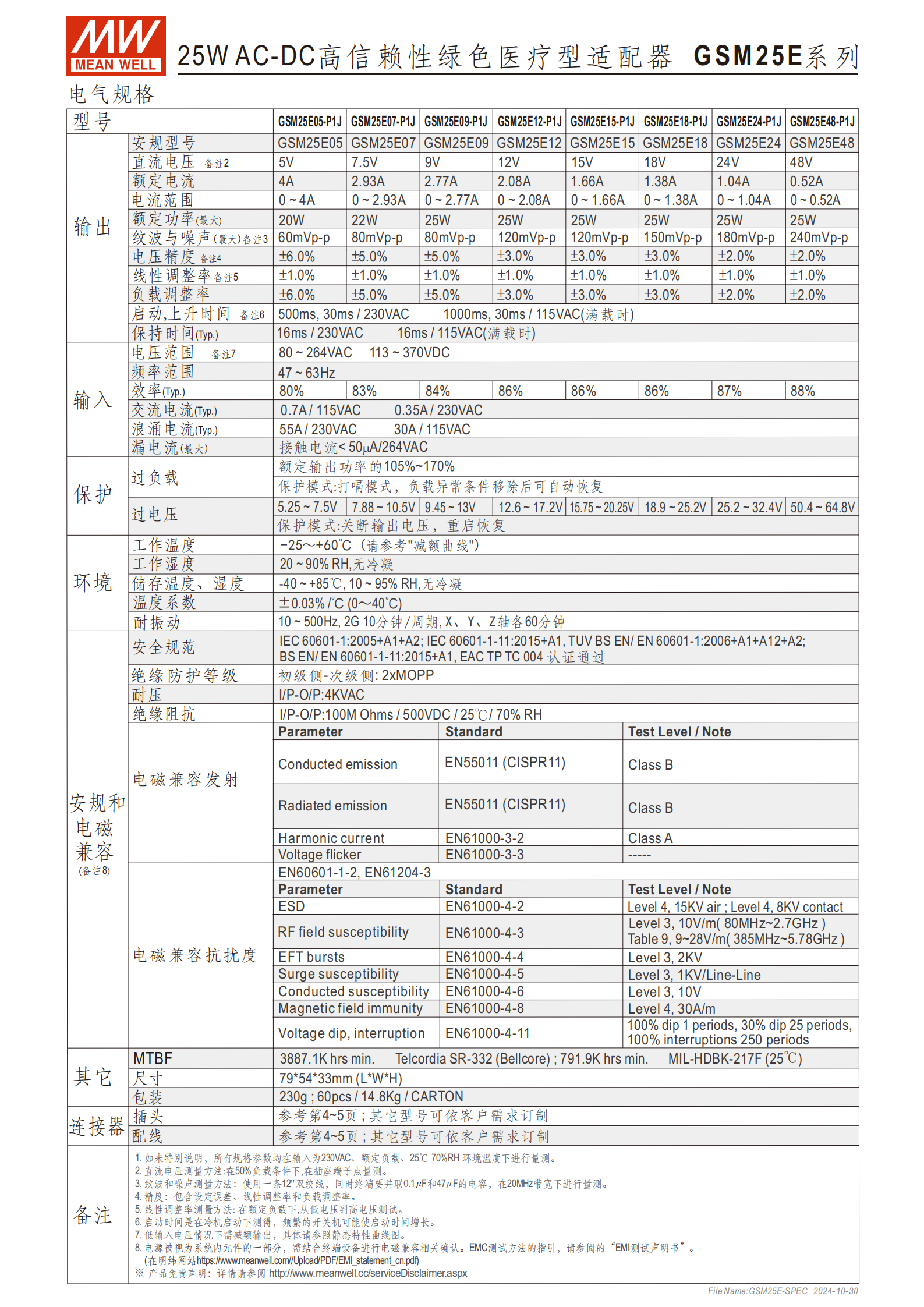

三、電氣規格詳情
該系列輸出電壓覆蓋 5~48VDC 多檔位，各型號核心參數如下表（關鍵數字標粗）：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 (最大) | 紋波與噪聲 (最大) | 電壓精度 |
|---|---|---|---|---|---|
| GSM25E05-P1J | 5V | 4A | 20W | 60mVp-p | ±6.0% |
| GSM25E07-P1J | 7.5V | 2.93A | 22W | 80mVp-p | ±5.0% |
| GSM25E09-P1J | 9V | 2.77A | 25W | 80mVp-p | ±5.0% |
| GSM25E12-P1J | 12V | 2.08A | 25W | 120mVp-p | ±3.0% |
| GSM25E15-P1J | 15V | 1.66A | 25W | 120mVp-p | ±3.0% |
| GSM25E18-P1J | 18V | 1.38A | 25W | 150mVp-p | ±3.0% |
| GSM25E24-P1J | 24V | 1.04A | 25W | 180mVp-p | ±2.0% |
| GSM25E48-P1J | 48V | 0.52A | 25W | 240mVp-p | ±2.0% |
| 其他電氣參數： |
啟動 / 上升時間：500ms/30ms（230VAC 滿載）、1000ms/30ms（115VAC 滿載）；
浪涌電流：55A/230VAC、30A/115VAC；
絕緣參數：初級側 - 次級側4KVAC 耐壓、100M Ohms/500VDC絕緣阻抗（25℃/70% RH）。
四、安規與電磁兼容（EMC）
安全規范：符合 IEC 60601-1:2005+A1+A2、IEC 60601-1-11:2015+A1、BS EN/EN 60601-1 等多項標準，絕緣防護為2xMOPP。
EMC 發射：傳導 / 輻射發射均符合EN55011(CISPR11) Class B，諧波電流符合 EN61000-3-2 Class A。
EMC 抗擾：全維度高等級防護，核心如下：
ESD：Level 4（15KV 空氣 / 8KV 接觸）；
RF 場抗擾：Level 3（10V/m，80MHz~2.7GHz）；
EFT 脈沖：Level 3（2KV）；
浪涌抗擾：Level 3（1KV 線對線）。
平均無故障時間（MTBF）：Telcordia SR-332 標準下最低 3887.1K hrs，MIL-HDBK-217F (25℃) 標準下最低 791.9K hrs。
五、DC 插頭與配線
標準插頭：默認 P1J 型號，規格5.5*2.1mm，引腳定義為內側 +、外側 -。
可選插頭 / 轉接頭：支持 Tuning Fork、Barrel、Lock、Min.Pin、Center Pin、DIN 系列等多款式，部分快速轉接頭可單獨選購（無起訂量），訂制款需滿足最小訂購量；不同款式耐電流最大為5A/7.5A。
配線規格：依輸出電壓區分，5~9V 為 UL1185 16AWG（1200±50mm），12V 為 UL1185 16AWG（1800±50mm），15~48V 為 UL1185 18AWG（1800±50mm）。
六、應用場景
適配各類與患者直接接觸的小型便攜式醫療設備，核心包括：血糖儀、血壓計、噴霧器、吸入器，亦可滿足其他同功率段醫療設備供電需求。
七、重要備注
低輸入電壓情況下需減額輸出，具體參考靜態特性曲線；
電源為系統內件，需結合終端設備進行電磁兼容確認；
訂制款（如插頭、配線長度）可依客戶需求調整，線色僅供參考以實物為準。
關鍵問題
問題 1（產品適配性）：GSM25E 系列適配器的核心適配場景是什么，為何適合與患者直接接觸的醫療設備？
答案：核心適配血糖儀、血壓計、噴霧器、吸入器等便攜式醫療設備；該系列通過 EN60601-1/-1-11 醫療安規認證（2xMOPP），接觸漏電流 < 50μA/264VAC，同時采用 94V-0 防火塑料外殼和雙重絕緣防護，滿足醫療設備與患者直接接觸的安全供電要求，且寬電壓輸入、多檔位輸出能適配不同小型醫療設備的供電需求。
問題 2（電氣性能）：GSM25E 系列各型號的額定功率有何差異，核心電氣保護功能及模式是什么？
答案：該系列輸出電壓 5~48VDC，其中 GSM25E05-P1J 最大額定功率 20W、GSM25E07-P1J 為 22W，其余 5V 以上型號（9/12/15/18/24/48V）最大額定功率均為 25W；核心具備短路、過負載、過電壓三重保護，過負載保護為打嗝模式，負載異常條件移除后可自動恢復，過電壓保護為關斷輸出模式，需重啟適配器恢復輸出。
問題 3（配件與訂制）：GSM25E 系列的 DC 插頭支持哪些更換方式，不同方式的要求是什么？
答案：支持兩種更換方式，①明緯訂制修改：可根據客戶需求修改插頭款式，該方式需要滿足最小訂購量；②自行更換快速轉接頭：明緯提供多款快速轉接頭配件（如 Tuning Fork、Barrel、Min.Pin 系列），可單獨選購且無最小訂購量要求；同時標準插頭為 P1J（5.5*2.1mm），多款轉接頭耐電流最大達 5A/7.5A，能滿足不同設備的連接需求。
