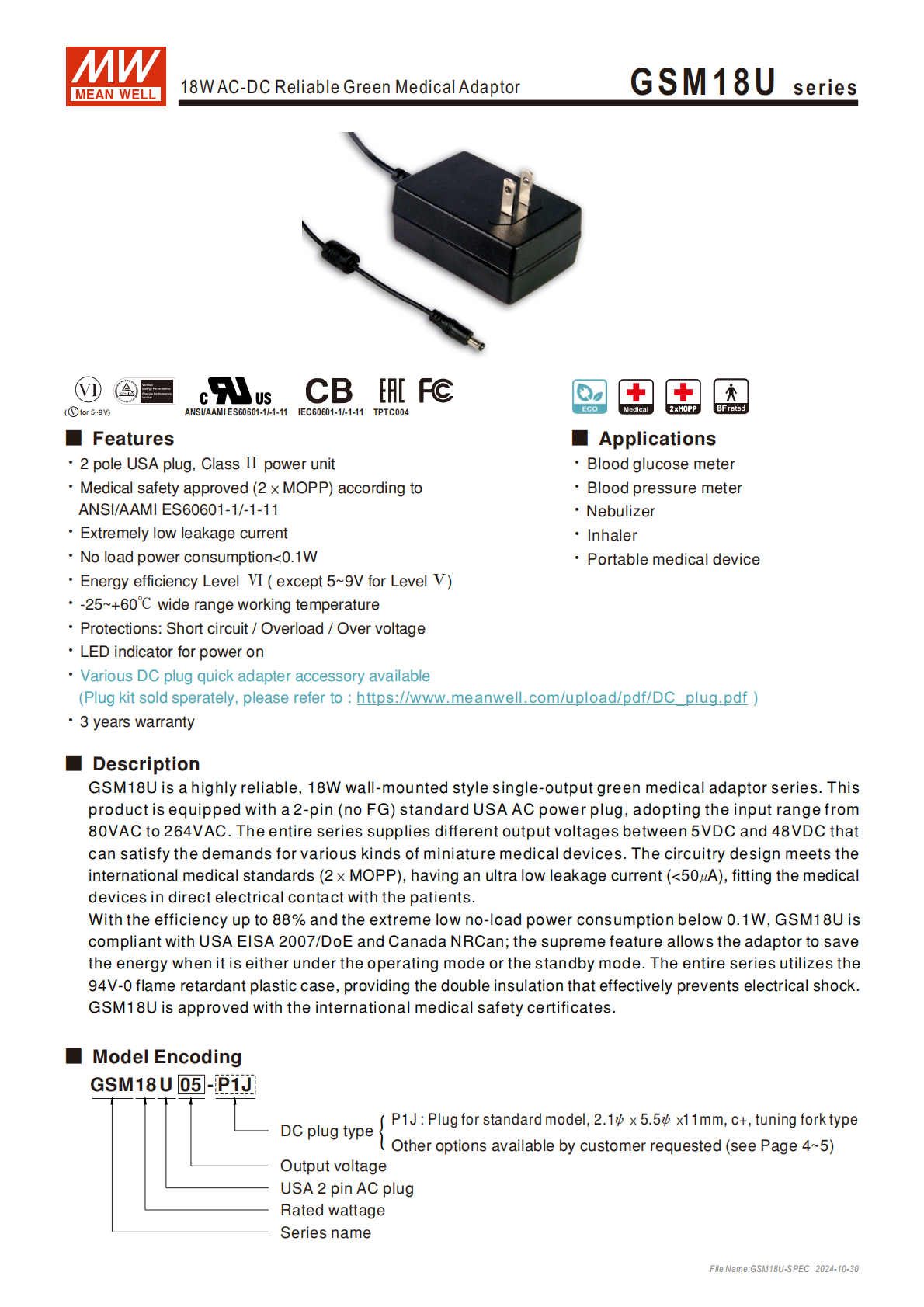

GSM18U 系列是明緯推出的18W 壁掛式 AC-DC 綠色醫療型適配器，采用 2 極美式插頭，通過ANSI/AAMI ES60601-1/-1-11等國際醫療安規認證（2xMOPP），漏電流 < 50μA，空載消耗 < 0.1W，能效等級達 Ⅵ 級（5~9V 為 Ⅴ 級），工作溫度覆蓋 - 25~+60℃，具備短路 / 過負載 / 過電壓三重保護，適配 5V~48V 多檔輸出電壓，適用于血糖儀、血壓計等便攜式醫療設備，提供 3 年保固，支持 DC 插頭定制與快速更換，整機采用 94V-0 防火塑料外殼，雙重絕緣防護，MTBF 值最低達 794.6K hrs（25℃）。
GSM18U 系列是明緯研發的18W 壁掛式單組輸出 AC-DC 綠色環保醫療用適配器，專為小型便攜式醫療設備設計，采用2pin 美式標準插頭（無 FG），支持全球?qū)掚妷狠斎?，通過國際醫療級安規認證，具備高可靠性、低功耗、高安全性等核心特點，提供3 年保固，DC 插頭套件可單獨售賣。
二、核心產品特性
安規與絕緣
通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11等國際醫療安全認證，初級側 - 次級側滿足 2xMOPP 防護；
采用94V-0 防火塑料外殼，提供雙重絕緣保護，有效防護電擊；
耐壓參數I/P-O/P:4KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH。
電氣節能
超低漏電流 **<50μA/264VAC**，適合與患者直接接觸的醫療設備；
空載消耗 **<0.1W**，效率最高達88%，符合 USA EISA 2007/DoE 和 Canada NRCan 能效標準；
能效等級Ⅵ 級（5~9V 輸出規格為 Ⅴ 級）。
環境適應
寬工作溫度 **-25~+60℃（需參考減額曲線），儲存溫度 / 濕度-40 ~ +85℃、10 ~ 95% RH（無冷凝）**；
耐振動性能：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
工作濕度20 ~ 90% RH（無冷凝），溫度系數 **±0.03% /℃（0~40℃）**。
安全保護
具備短路、過負載、過電壓三重保護；
過負載保護：額定輸出功率的105%~170%，打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，重啟恢復。
其他特性
配備LED 電源開啟指示燈；
DC 插頭支持快速更換，提供多種轉接頭配件，也可根據客戶需求訂制；
MTBF 值：Telcordia SR-332 標準最低 3889.1K hrs，MIL-HDBK-217F（25℃）標準最低 794.6K hrs。

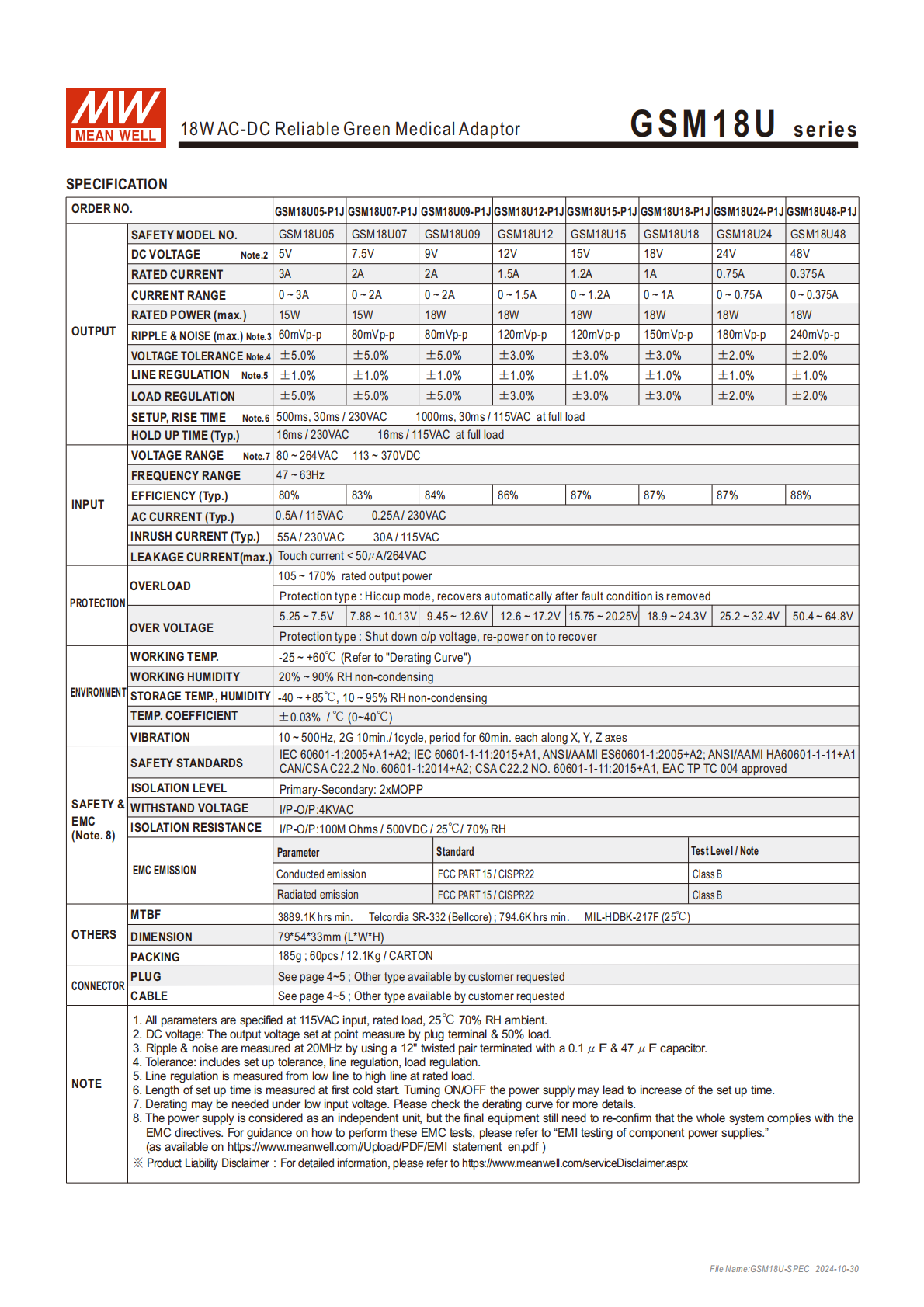

三、電氣規格詳情
該系列提供 8 檔輸出電壓，核心電氣參數如下表，所有參數無特別說明時，均在115VAC 輸入、額定負載、25℃ 70% RH環境下測量：
| 型號 | 輸出直流電壓 | 額定電流 | 電流范圍 | 額定最大功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|---|
| GSM18U05-P1J | 5V | 3A | 0~3A | 15W | 60mVp-p | ±3.0% | 80% |
| GSM18U07-P1J | 7.5V | 2A | 0~2A | 15W | 80mVp-p | ±3.0% | 83% |
| GSM18U09-P1J | 9V | 2A | 0~2A | 18W | 80mVp-p | ±3.0% | 84% |
| GSM18U12-P1J | 12V | 1.5A | 0~1.5A | 18W | 120mVp-p | ±3.0% | 86% |
| GSM18U15-P1J | 15V | 1.2A | 0~1.2A | 18W | 120mVp-p | ±3.0% | 87% |
| GSM18U18-P1J | 18V | 1A | 0~1A | 18W | 150mVp-p | ±3.0% | 87% |
| GSM18U24-P1J | 24V | 0.75A | 0~0.75A | 18W | 180mVp-p | ±5.0% | 87% |
| GSM18U48-P1J | 48V | 0.375A | 0~0.375A | 18W | 240mVp-p | ±5.0% | 88% |
| 其他輸入輸出參數： |
輸入：電壓范圍 80~264VAC，頻率 47~63Hz；交流電流 Typ.0.5A/115VAC、0.25A/230VAC；浪涌電流 Typ.30A/115VAC、55A/230VAC；
線性 / 負載調整率：包含在電壓精度內（精度含設定誤差、線性調整率、負載調整率）；
啟動 / 保持時間：冷機啟動時間 30ms~1000ms（依型號 / 輸入電壓），保持時間為 Typ. 值；
電磁兼容：傳導發射、輻射發射均符合FCC PART 15 / CISPR22 Class B。
四、物理與結構參數
整機尺寸與包裝：機身 795433mm（LWH），單體重 185g；整箱 60pcs，總重 12.1Kg；
配線規格：
5~9V 規格：UL1185 16AWG，線長 1200±50mm；
12~48V 規格：UL1185 18AWG，線長 1800±50mm；
POWER LED 線長 70±10mm；
DC 插頭：
標準插頭：P1J（5.5*2.1mm，長度 11±0.5mm，內側為正極 +，外側為負極）；
可選插頭：涵蓋調音叉式（直頭 / 彎頭）、桶式、鎖式、迷你針式、EIAJ 中心針式、DIN 針式等多類型，部分快速轉接頭配件可單獨購買，耐電流值最高 7.5A；
插頭更換：支持明緯訂制（需最小訂購量）或客戶自行選購快速轉接頭轉換（無最小訂購量）。
五、型號編碼規則
編碼格式：GSM18U + 輸出電壓 + P1J
GSM18U：系列名（18W 醫療型適配器）；
輸出電壓：05=5V、07=7.5V、09=9V、12=12V、15=15V、18=18V、24=24V、48=48V；
P1J：美式 2pin AC 接頭 + 標準 DC 插頭類型（可按需更換其他插頭）。
六、測試與備注說明
直流電壓在50% 負載下于插座端子點測量；
紋波和噪聲用 12" 雙絞線測量，終端并聯 0.1μF 和 47μF 電容，帶寬 20MHz；
低輸入電壓下需減額輸出，具體參考靜態特性曲線圖；
頻繁開關機會使啟動時間增長；
電源為系統內元件，需結合終端設備完成電磁兼容確認，EMC 測試指引參考明緯官網 EMI 測試聲明書。
七、應用場景
適配各類便攜式醫療設備，包括血糖儀、血壓計、噴霧器、吸入器等與患者直接接觸的醫療儀器。
關鍵問題
問題 1（產品適配性）：GSM18U 系列適配器的輸出電壓規格有哪些，核心適配什么類型的設備？答案：該系列提供 5V、7.5V、9V、12V、15V、18V、24V、48V 八檔輸出電壓，額定功率最高 18W，核心適配血糖儀、血壓計、噴霧器、吸入器等與患者直接接觸的便攜式小型醫療設備，因漏電流 < 50μA、通過 2xMOPP 醫療安規認證，滿足醫用設備的安全要求。
問題 2（安全與防護）：GSM18U 系列作為醫療型適配器，具備哪些核心的安全防護設計和安規認證？答案：安規方面，通過 ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11、CAN/CSA C22.2 No.60601-1 等國際醫療安全認證，初級側 - 次級側滿足 2xMOPP 防護；防護設計上，采用 94V-0 防火塑料外殼 + 雙重絕緣，具備短路、過負載、過電壓三重保護，過負載為打嗝模式自恢復，過電壓為關斷重啟恢復，且漏電流 < 50μA、耐壓 I/P-O/P:4KVAC，絕緣阻抗達 100MΩ/500VDC。
問題 3（使用與定制）：GSM18U 系列適配器的 DC 插頭支持哪些更換方式，有哪些可選的插頭類型？答案：DC 插頭有兩種更換方式，一是向明緯申請訂制品修改（需滿足最小訂購量），二是客戶自行選購快速轉接頭對插轉換（無最小訂購量，配件可單獨購買）；可選插頭類型涵蓋調音叉式（直頭 / 彎頭，如 P1I、P1JR）、桶式（如 P21、P2JR）、鎖式（如 P2S、P2K）、迷你針式（如 P3A、P3B）、EIAJ 中心針式（如 P4A、P4B）、DIN 針式（4 針 / 5 針，如 R7B、R1B）等，部分快速轉接頭耐電流值最高 7.5A，標準插頭為 P1J（5.5*2.1mm）。
