SBP-001是明緯推出的第一代智能電池充電編程器，專為 ENC、NPB、DRS 等多款明緯可編程電池充電器配套使用，支持PMBus、CANBus、UART通訊協議，通過Mini USB與電腦連接，配備 SBP#1-#4 四款專用通訊電纜（不含 USB 線），可實現充電曲線等參數的編程配置；其工作溫度為0~+40℃，尺寸1654623mm，通過 IEC62368-1 等安規認證，MTBF 達≥3103.9K hrs（Telcordia SR-332），具備簡易連接、無需電池 / 交流電源、帶 LED 狀態指示等特性，不同充電器型號需搭配對應專用通訊線完成連接編程。
一、產品基礎信息
產品名稱：智能電池充電編程器 SBP-001，為第一代智能電池編程器，是明緯專為旗下可編程電池充電器打造的配套設備。
核心用途：可通過計算機 + 專用軟件，為明緯充電器配置 ** 恒流 (CC)、恒壓 (CV)、浮動電壓 (FV)、分接電流 (TC)** 等充電曲線參數，適配多樣化電池類型。
官方信息：全球交易品項識別碼可通過明緯官網查詢，產品由臺灣明緯企業股份有限公司生產，文檔版本為 2024-11-22。

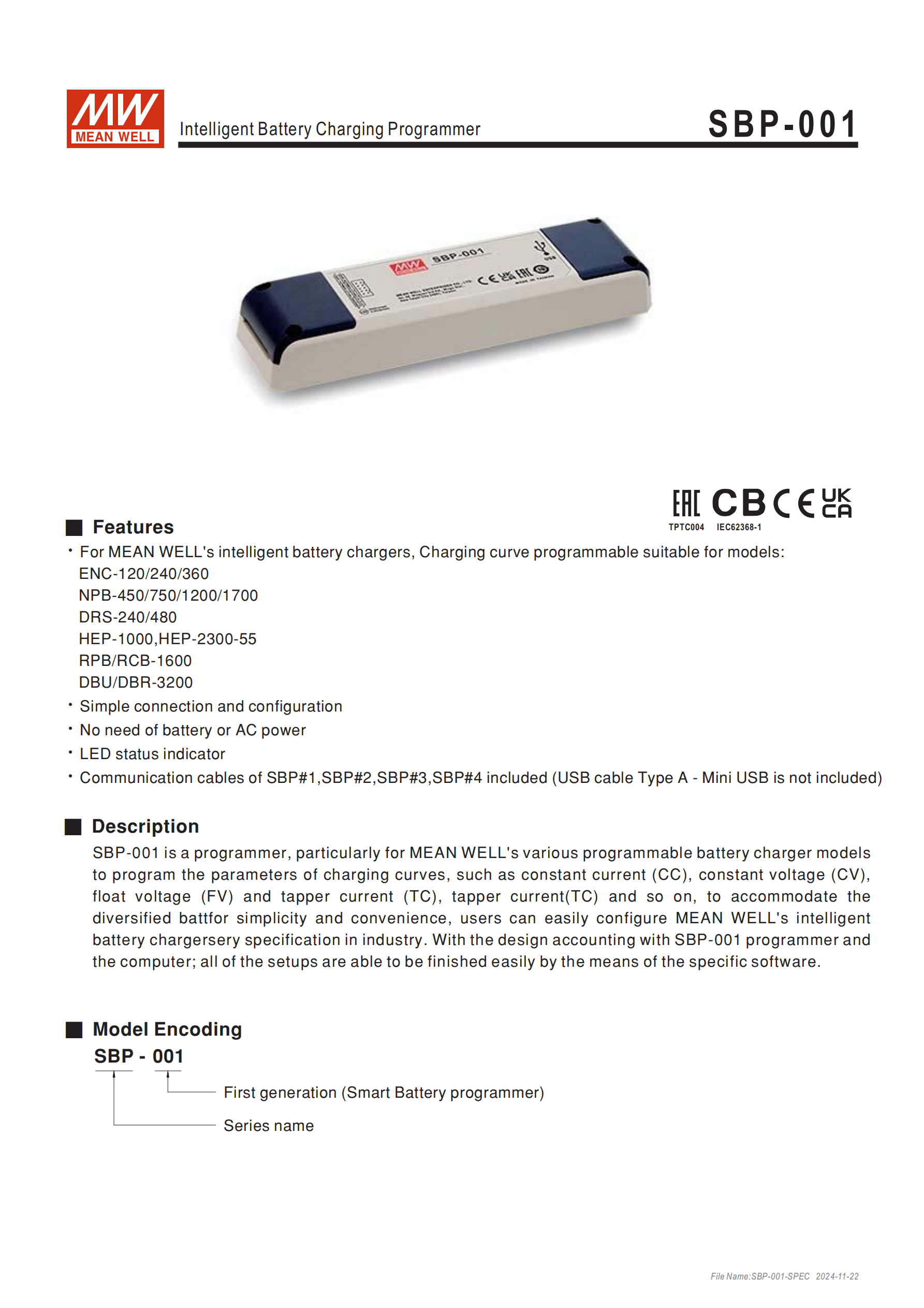

二、核心產品特性
適配明緯多款可編程電池充電器，包括ENC-120/240/360、NPB-450/750/1200/1700、DRS-240/480、HEP-1000/2300-55、RPB/RCB-1600、DBU/DBR-3200等系列。
操作便捷：簡易連接和配置，編程過程不需電池或交流電源。
狀態指示：配備LED 狀態指示燈，綠色對應 3.3V 接口、橙色對應 5V 接口。
配件包含：SBP#1、SBP#2、SBP#3、SBP#4四款專用通訊電纜，不包含 Type A - Mini USB 電纜。
三、電氣與環境規格
| 類別 | 具體參數 |
|---|---|
| 通訊接口 | 電腦端：Mini USB；編程端：PMBus、CANBus、UART |
| LED 指示燈 | 綠色：3.3V 接口；橙色：5V 接口 |
| 編程電壓 | 5V 和 3.3V（僅供編程），總功率最大 0.5W |
| 工作溫度 | 0 ~ +40 ℃ |
| 工作濕度 | 20 ~ 90% RH，無冷凝 |
| 儲存溫濕度 | -10 ~ +50 ℃，10 ~ 95% RH，無冷凝 |
| 耐振動 | 10 ~ 500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |
| MTBF | ≥3103.9 K hrs（Telcordia SR-332）；≥312.9K hrs（MIL-HDBK-217F，25℃） |
| 尺寸 | 165*46*23mm（L*W*H），機殼型號 DAP-04，公差 ±1mm |
| 包裝 | 單臺 0.12Kg；84pcs/11Kgs/1.81CUFT |
四、安規與電磁兼容
安全規范：通過IEC62368-1 CB、EAC TP TC 004認證。
電磁兼容發射：設計參照 BS EN/EN55032 (CISPR32) Conduction Class B、Radiation Class A；BS EN/EN61000-3-2/-3、EAC TP TC 020。
電磁兼容抗擾度：設計參照 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61000-6-1 (BS EN/EN50082-2)，輕工業等級，標準 A，EAC TP TC 020。
五、硬件細節

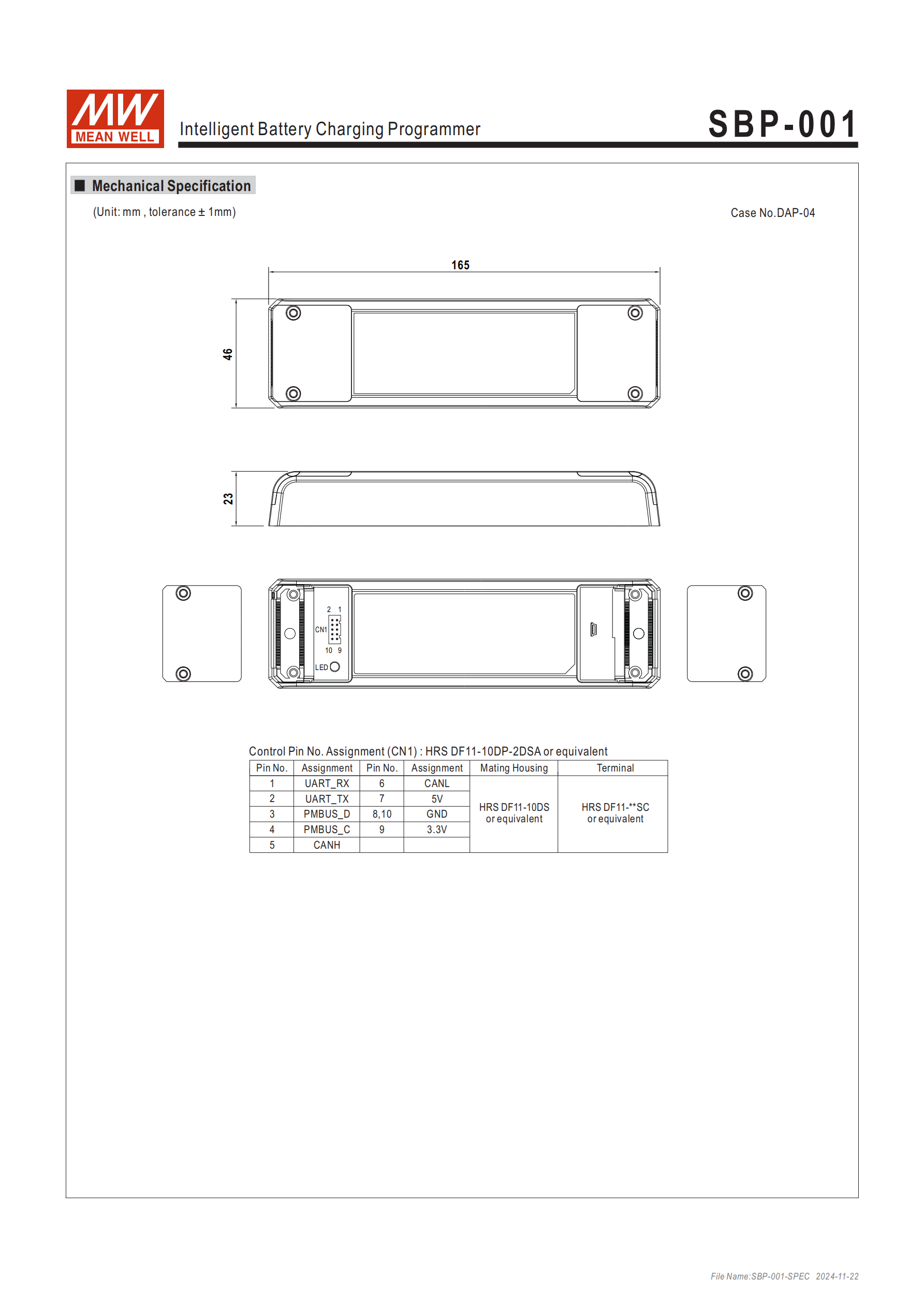

控制 PIN 腳 (CN1)：采用HRS DF11-10DP-2DSA或同等級品，共 10 個引腳，配套端子為 HRS DF11-10DS/HRS DF11-SC 或同等級品，核心引腳功能：1 (UART_RX)、2 (UART_TX)、3 (PMBUS_D)、4 (PMBUS_C)、5 (CANH)、6 (CANL)、7 (5V)、8/10 (GND)、9 (3.3V)。

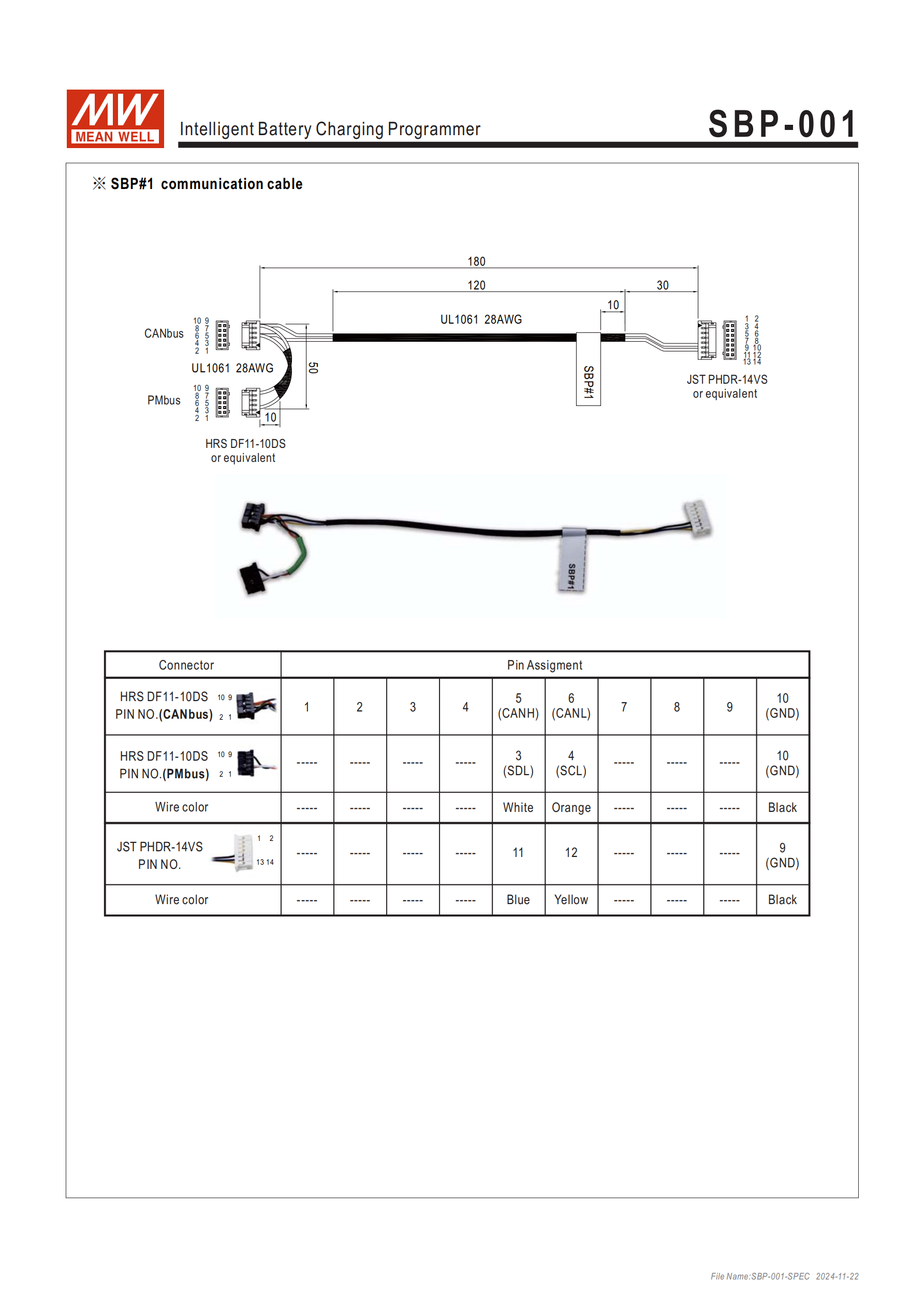

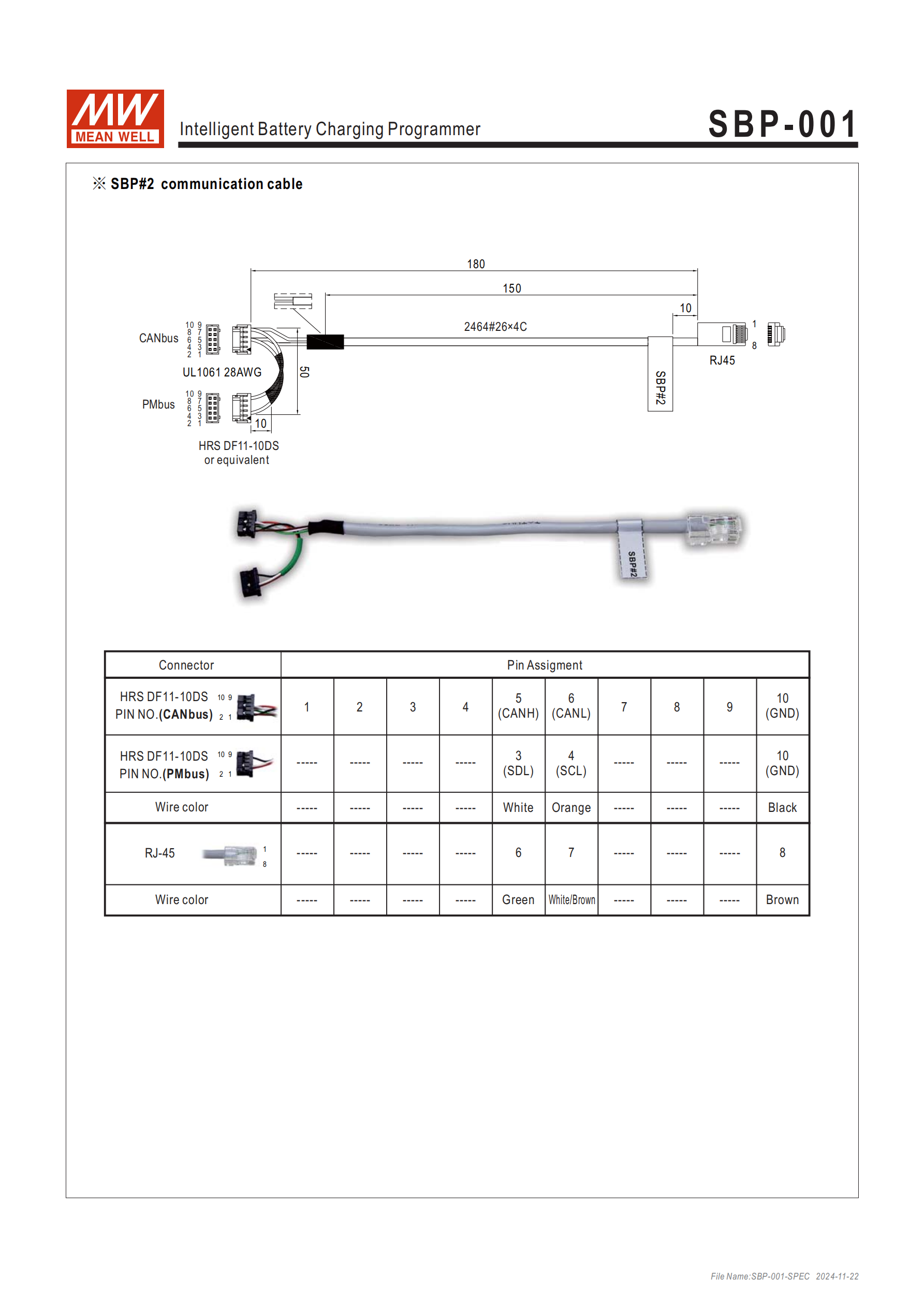

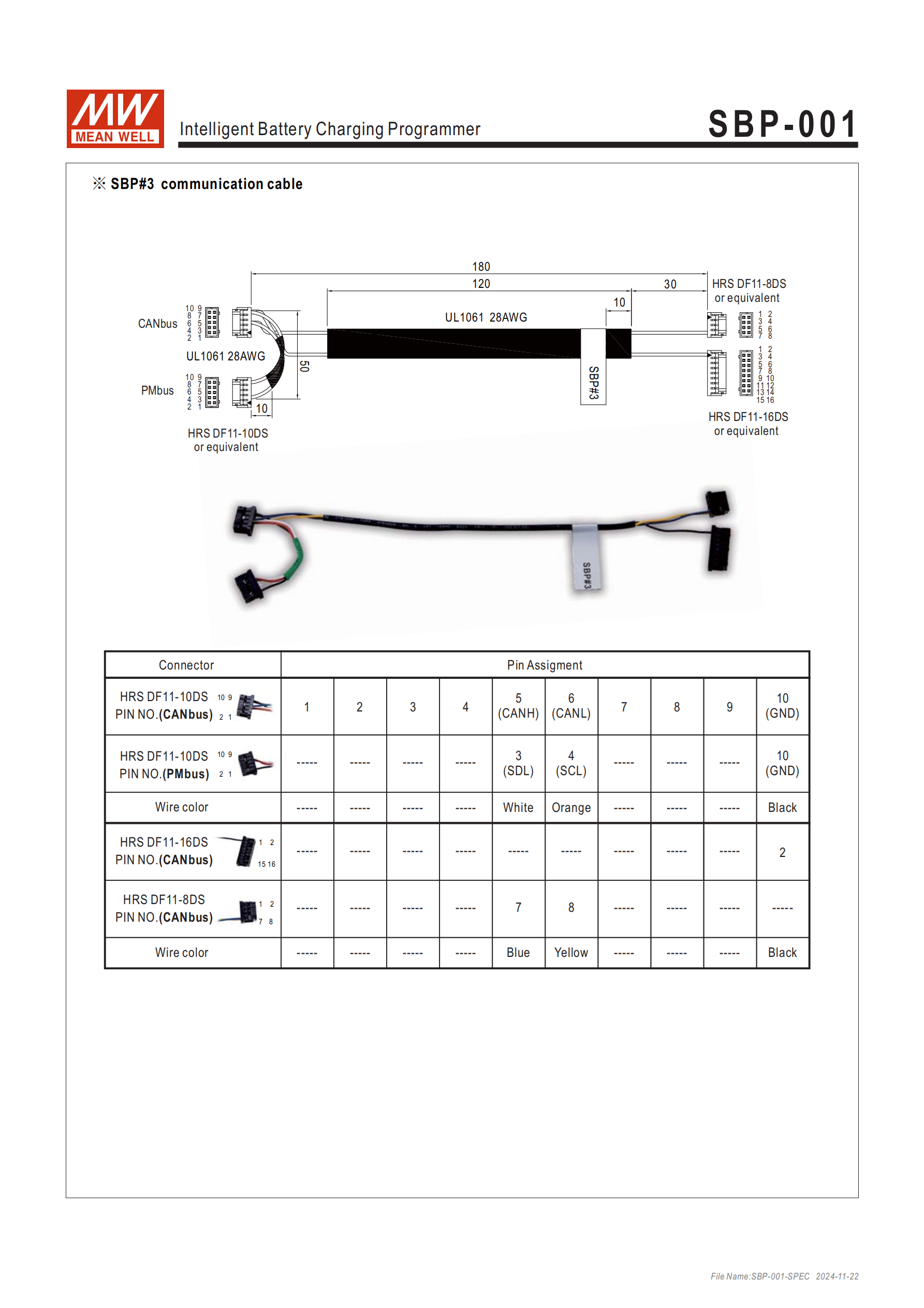

專用通訊電纜：SBP#1-#4 均采用不同規格線材（如 UL1061 28AWG、2464#26×4C、UL1007 28AWG）和連接器（如 HRS DF11-10DS、JST PHDR-14VS、RJ45、HRS DF11-6DS/8DS/16DS），各款電纜的 CANbus/PMbus 引腳、線色、連接器 PIN 腳均有專屬定義。

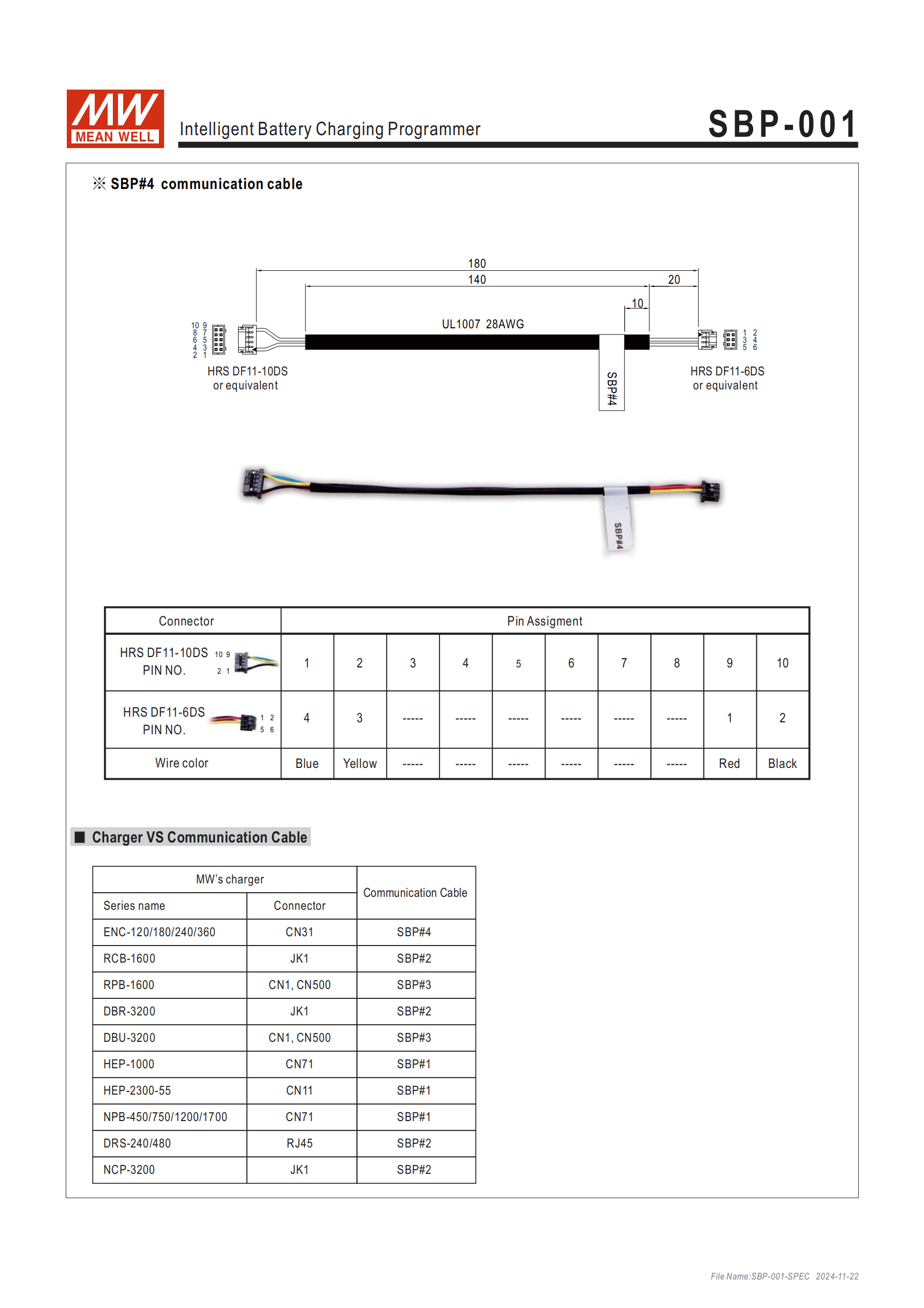

六、充電器與通訊線適配關系
明緯不同充電器系列需搭配指定 SBP 通訊線及連接端，具體對應關系如下：
| MW 充電器系列 | 連接端 | 配套通訊線 |
|---|---|---|
| ENC-120/180/240/360 | CN31 | SBP#4 |
| RCB-1600 | JK1 | SBP#2 |
| RPB-1600 | CN1/CN500 | SBP#3 |
| DBR-3200 | JK1 | SBP#2 |
| DBU-3200 | CN1/CN500 | SBP#3 |
| HEP-1000 | CN71 | SBP#1 |
| HEP-2300-55 | CN11 | SBP#1 |
| NPB-450/750/1200/1700 | CN71 | SBP#1 |
| DRS-240/480 | RJ45 | SBP#2 |
| NCP-3200 | JK1 | SBP#2 |

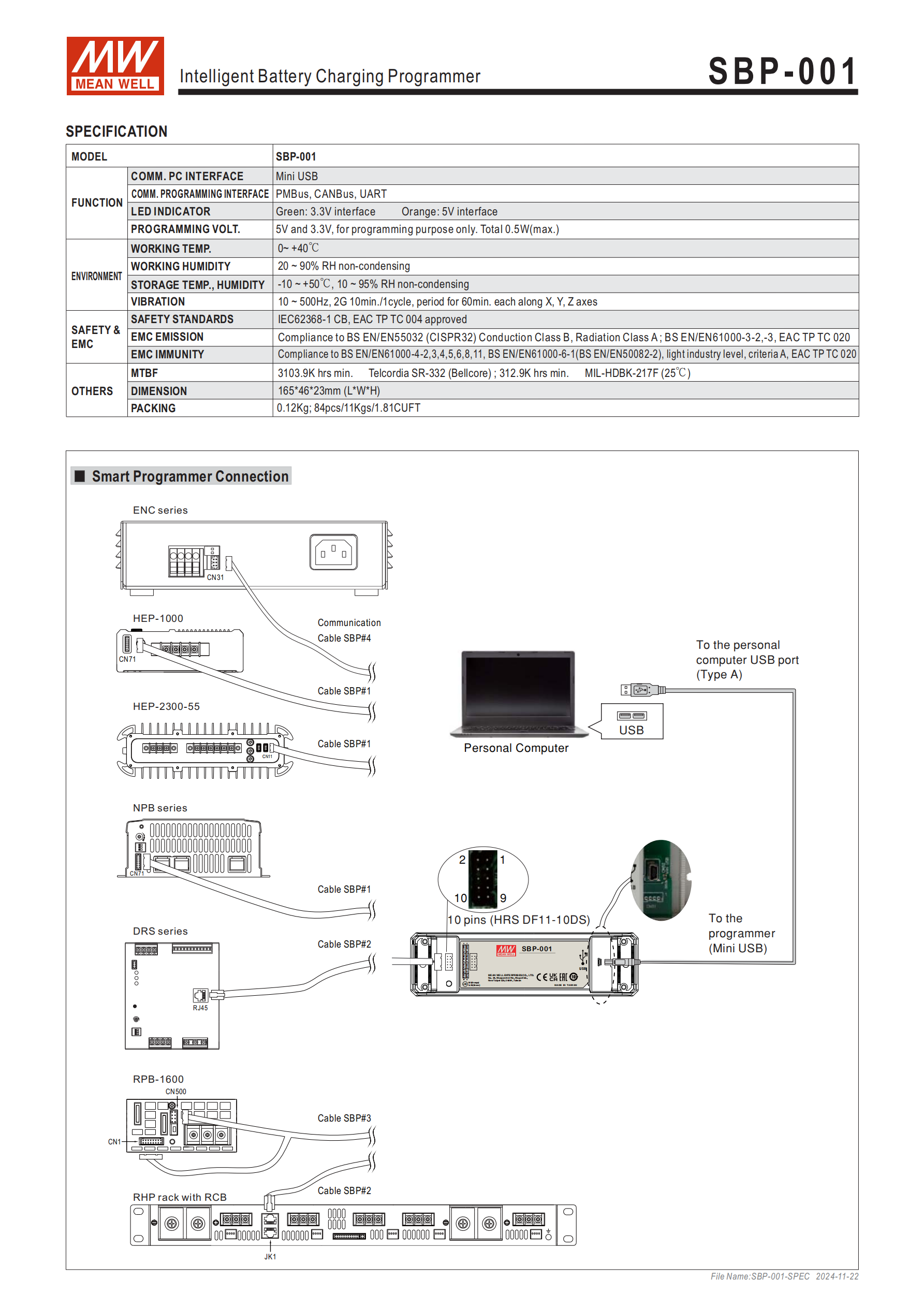

七、編程器連接方式
SBP-001 一端通過Mini USB接口連接個人電腦的 Type A USB 端口，另一端通過對應型號的 SBP 專用通訊線，連接至明緯充電器的指定連接端，即可完成編程連接。
關鍵問題
問題 1（產品適配）：SBP-001 可適配哪些明緯充電器系列，不同系列的核心配套通訊線有哪些分類？
答案：SBP-001 可適配 ENC、NPB、DRS、HEP、RPB/RCB、DBU/DBR、NCP 系列明緯充電器；核心配套通訊線分 4 類，SBP#1 適配 HEP、NPB 系列，SBP#2 適配 RCB、DBR、DRS、NCP 系列，SBP#3 適配 RPB、DBU 系列，SBP#4 適配 ENC 系列。
問題 2（硬件規格）：SBP-001 的核心通訊接口、工作環境參數及關鍵安規認證分別是什么？
答案：核心通訊接口為電腦端 Mini USB，編程端 PMBus、CANBus、UART；工作溫度 0~+40℃、工作濕度 20~90% RH（無冷凝）；關鍵安規認證為 IEC62368-1 CB、EAC TP TC 004，電磁兼容參照 BS EN/EN55032、BS EN/EN61000 等系列標準。
問題 3（使用連接）：使用 SBP-001 對明緯充電器進行編程的核心連接步驟，以及需注意的配件細節是什么？
答案：核心連接步驟：1. 將 SBP-001 通過 Mini USB 接口連接至個人電腦的 Type A USB 端口；2. 根據充電器系列，選擇對應 SBP 專用通訊線，將編程器與充電器的指定連接端相連；3. 通過專用軟件完成充電參數編程。需注意的配件細節：產品標配 SBP#1-#4 通訊電纜，不包含 Type A - Mini USB 電纜，需自行準備；不同充電器系列必須搭配指定通訊線，不可混用。
