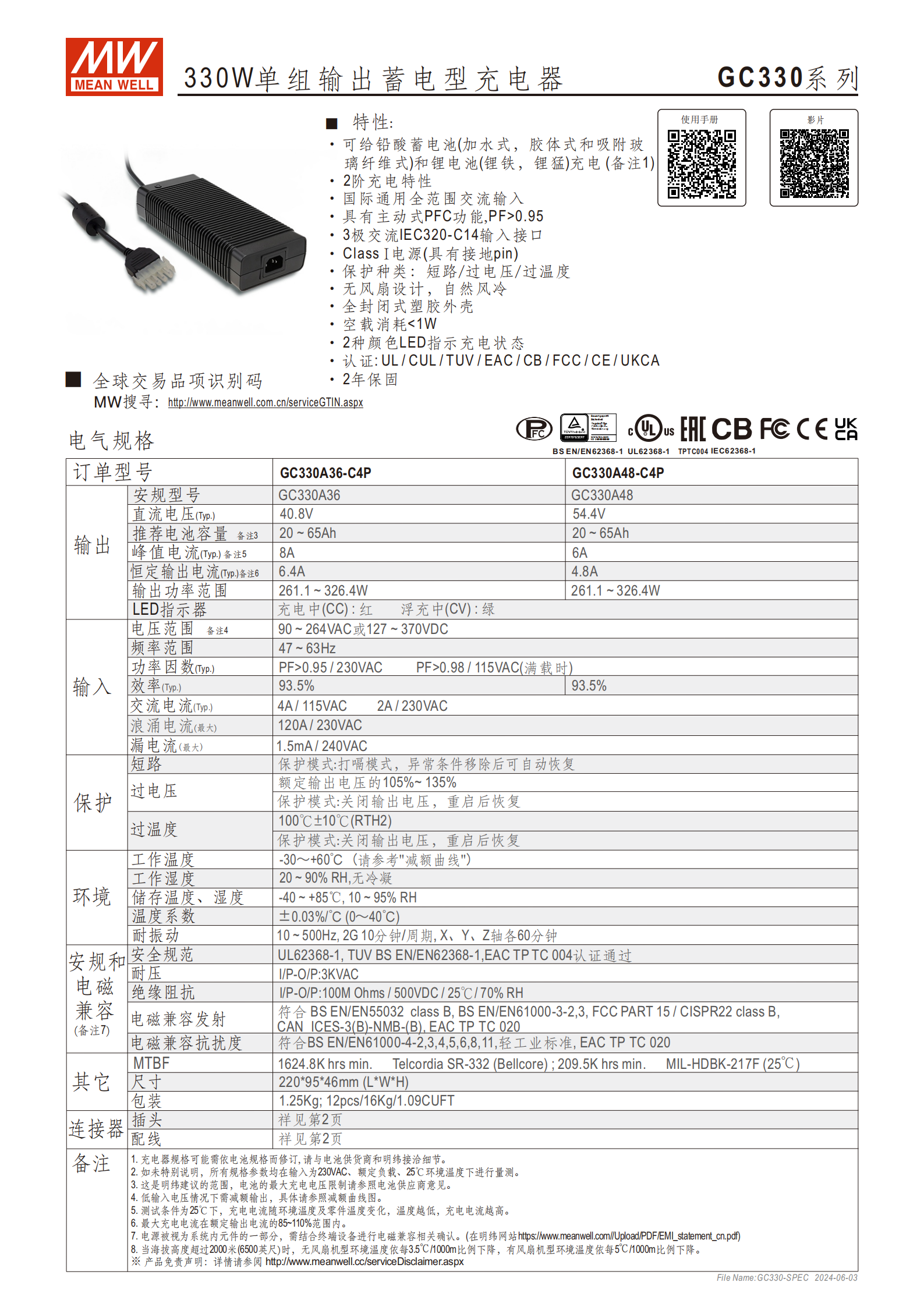

GC330 系列 330W 單組輸出蓄電型充電器為明緯出品，支持鉛酸蓄電池（加水 / 膠體 / 吸附玻璃纖維式）和鋰電池（鋰鐵 / 鋰猛） 充電，具備2 階充電特性與主動式 PFC（PF>0.95），擁有 GC330A36-C4P、GC330A48-C4P 兩款核心型號，直流輸出分別為 40.8V、54.4V，推薦適配 20~65Ah 電池，采用無風扇自然風冷和全封閉式塑膠外殼，具備短路 / 過電壓 / 過溫度三重保護，空載消耗 < 1W，雙 LED 燈指示充電狀態，通過 UL/CUL 等多項國際認證，工作溫度 - 30~+60℃，整機尺寸 2209546mm，提供 2 年保固。
GC330 系列是明緯推出的330W 單組輸出蓄電型充電器，主打鉛酸與鋰電池通用充電，適用于工業、儲能等場景，具備國際通用電氣規格與多重安全保護，為無風扇全封閉設計，可靠性與適配性突出。
二、核心產品特性
電池適配：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛），充電器規格可依電池參數修訂；
充電模式：2 階充電特性，第一階段恒流（CC）快速充電，第二階段恒壓（CV）浮充電，浮充電流為 0.3A±0.1A；
電氣性能：內置主動式 PFC 功能，滿載時 230VAC 下 PF>0.95、115VAC 下 PF>0.98；國際通用全范圍交流輸入，空載消耗 **<1W**；
結構設計：無風扇自然風冷，全封閉式塑膠外殼，3 極交流 IEC320-C14 輸入接口（Class I 電源，帶接地 pin）；
狀態指示：紅、綠雙色 LED 燈，紅色為充電中（CC）、綠色為浮充中（CV）；
認證與保固：通過 UL/CUL/TUV/EAC/CB/FCC/CE/UKCA 等多項國際認證，提供2 年保固。
三、核心型號與輸出規格
兩款主力型號的核心輸出參數如下表，輸出功率范圍均為261.1 ~ 326.4W，推薦適配電池容量一致：
| 訂單型號 | 直流電壓 (Typ.) | 推薦電池容量 | 恒定輸出電流 (Typ.) | 峰值電流 (Typ.) |
|---|---|---|---|---|
| GC330A36-C4P | 40.8V | 20 ~ 65Ah | 6.4A | 8A |
| GC330A48-C4P | 54.4V | 20 ~ 65Ah | 4.8A | 8A |
四、輸入電氣參數
電壓范圍：90 ~ 264VAC 或 127 ~ 370VDC（低輸入電壓需減額輸出）；
頻率范圍：47 ~ 63Hz；
效率：典型值93.5%；
交流電流：典型值 4A/115VAC、2A/230VAC；
浪涌電流：最大值120A / 230VAC；
漏電流：最大值1.5mA / 240VAC。
五、安全保護功能
充電器具備三重保護，不同保護模式不同，具體如下：
| 保護種類 | 觸發條件 | 保護模式 |
|---|---|---|
| 短路 | 輸出短路 | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 額定輸出電壓的105%~135% | 關閉輸出，重啟后恢復 |
| 過溫度 | 100℃±10℃(RTH2) | 關閉輸出，重啟后恢復 |
六、環境與物理參數
工作環境：溫度 **-30~+60℃**（需參考減額曲線），濕度 20 ~ 90% RH（無冷凝）；
儲存環境：溫度 - 40 ~ +85℃，濕度 10 ~ 95% RH；
其他環境特性：溫度系數 ±0.03%/℃（0~40℃）；耐振動 10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；海拔超 2000 米時，每 1000 米環境溫度降3.5℃；

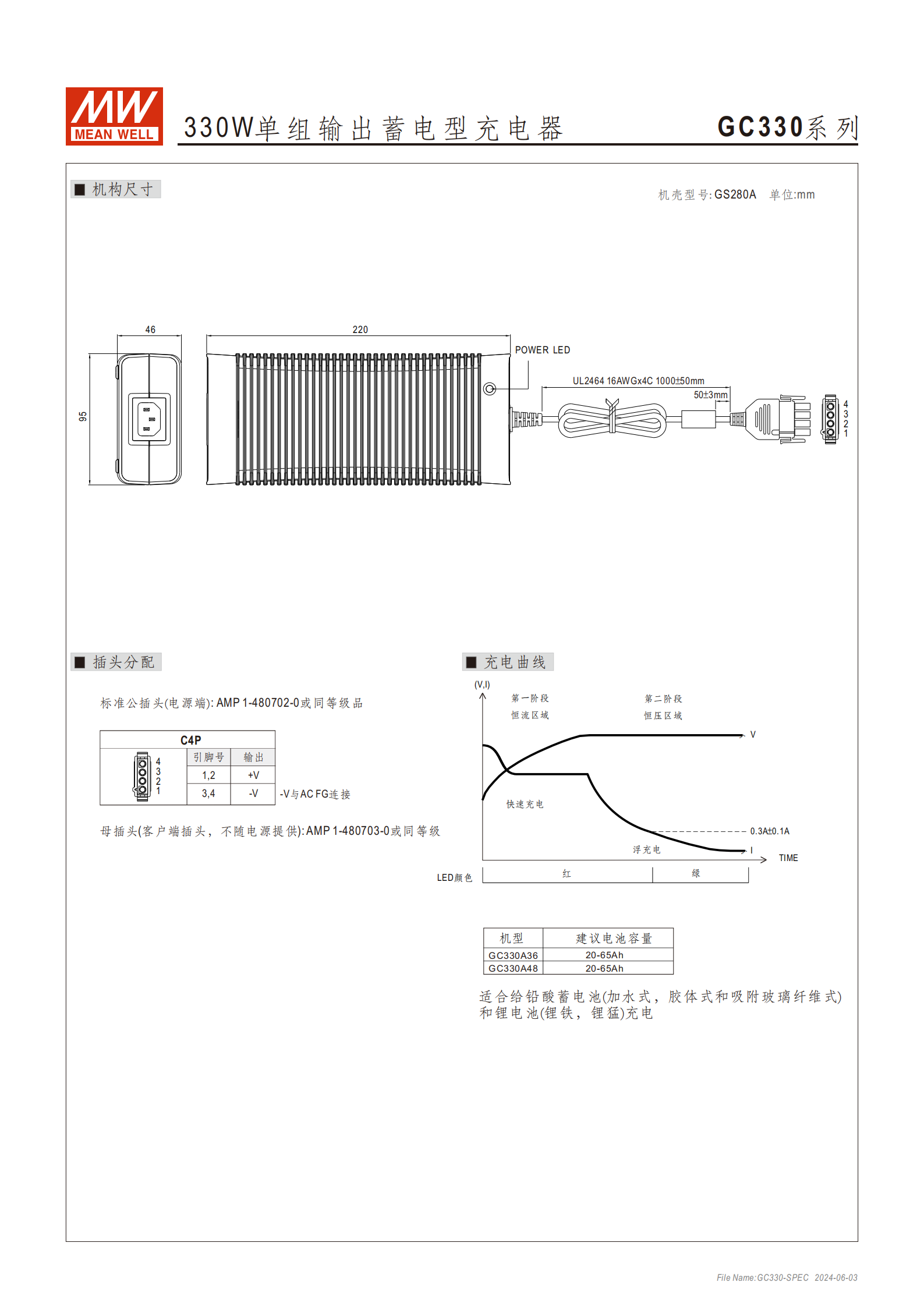

機構尺寸：2209546mm（LWH），機殼型號 GS280A；
重量與包裝：?jiǎn)螜C(jī)1.25Kg，12pcs/16Kg/1.09CUFT；
配線與連接器：配線為 UL2464 16AWGx4C 1000±50mm；C4P 引腳 1/2 為 + V、3/4 為 - V；輸入插頭為 AMP 1-480702-0（或同等級），客戶端母插頭為 AMP 1-480703-0（不隨貨）。
七、安規與電磁兼容
安規標準：符合 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004；耐壓 I/P-O/P:3KVAC；絕緣阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容：發射符合 BS EN/EN55032 class B、FCC PART 15 等標準；抗擾度符合 BS EN/EN61000-4-2/3/4 等輕工業標準；
可靠性（MTBF）：Telcordia SR-332 標準下 **≥1624.8K hrs**；MIL-HDBK-217F（25℃）標準下 **≥209.5K hrs**。
八、重要備注
所有規格默認在 230VAC 輸入、額定負載、25℃環境下量測；
電池最大充電電壓限制需參照電池供應商意見；
電源為系統內元件，電磁兼容需結合終端設備確認。
關鍵問題
問題 1（產品適配性）：GC330 系列充電器可適配哪些類型的電池，核心型號的電池容量適配范圍是多少？
答案：可適配鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）；核心型號 GC330A36-C4P、GC330A48-C4P 的推薦電池容量均為20 ~ 65Ah，且充電器規格可根據電池參數與廠商接洽修訂。
問題 2（電氣與保護）：GC330 系列充電器的核心保護功能有哪些，各保護模式有何不同？
答案：具備短路、過電壓、過溫度三重核心保護；短路保護為打嗝模式，異常條件移除后可自動恢復；過電壓（觸發條件為額定輸出電壓 105%~135%）和過溫度（觸發條件為 100℃±10℃）均為關閉輸出電壓，需重啟后恢復。
問題 3（環境與使用限制）：GC330 系列充電器的工作溫度范圍是多少，使用時存在哪些環境減額限制？
答案：工作溫度范圍為 **-30~+60℃；環境減額限制有兩點，一是低輸入電壓情況下需按減額曲線減額輸出 **，二是海拔高度超過 2000 米時，因無風扇設計，環境溫度需按每 3.5℃/1000 米的比例下降。
