GC220 系列為220W 單組輸出蓄電型充電器，由明緯出品，主打蓄電池充電應用，支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）兩類電池，采用2 階充電特性，具備國際通用的全范圍輸入能力，通過多項國際安規與電磁兼容認證，提供2 年保固，整體為自然風冷、全封閉式塑膠外殼設計，適配工業及民用蓄電池充電場景。
二、核心型號與連接器
該系列按輸出連接器分標準型 GC220Axx-R7B和可選型 GC220Axx-AD1（xx=12/24/48，對應輸出電壓規格），不同連接器的安規認證、配線規格不同，具體如下：
| 型號后綴 | 輸出連接器 | 安規認證 | 配線規格 | 單重 |
|---|---|---|---|---|
| R7B | 4pin power din（KYCON KPP-4S 等同型號） | TUV/CB/FCC/CE/UKCA/EAC | UL2464 16AWGx4C 1000±50mm | 1.1Kg |
| AD1 | Anderson connector（1327FP 外殼 + 261G2 接觸器） | UL/TUV/CB/FCC/CE/UKCA/EAC | SJTW 14AWGx2C 1000±50mm | 1.2Kg |

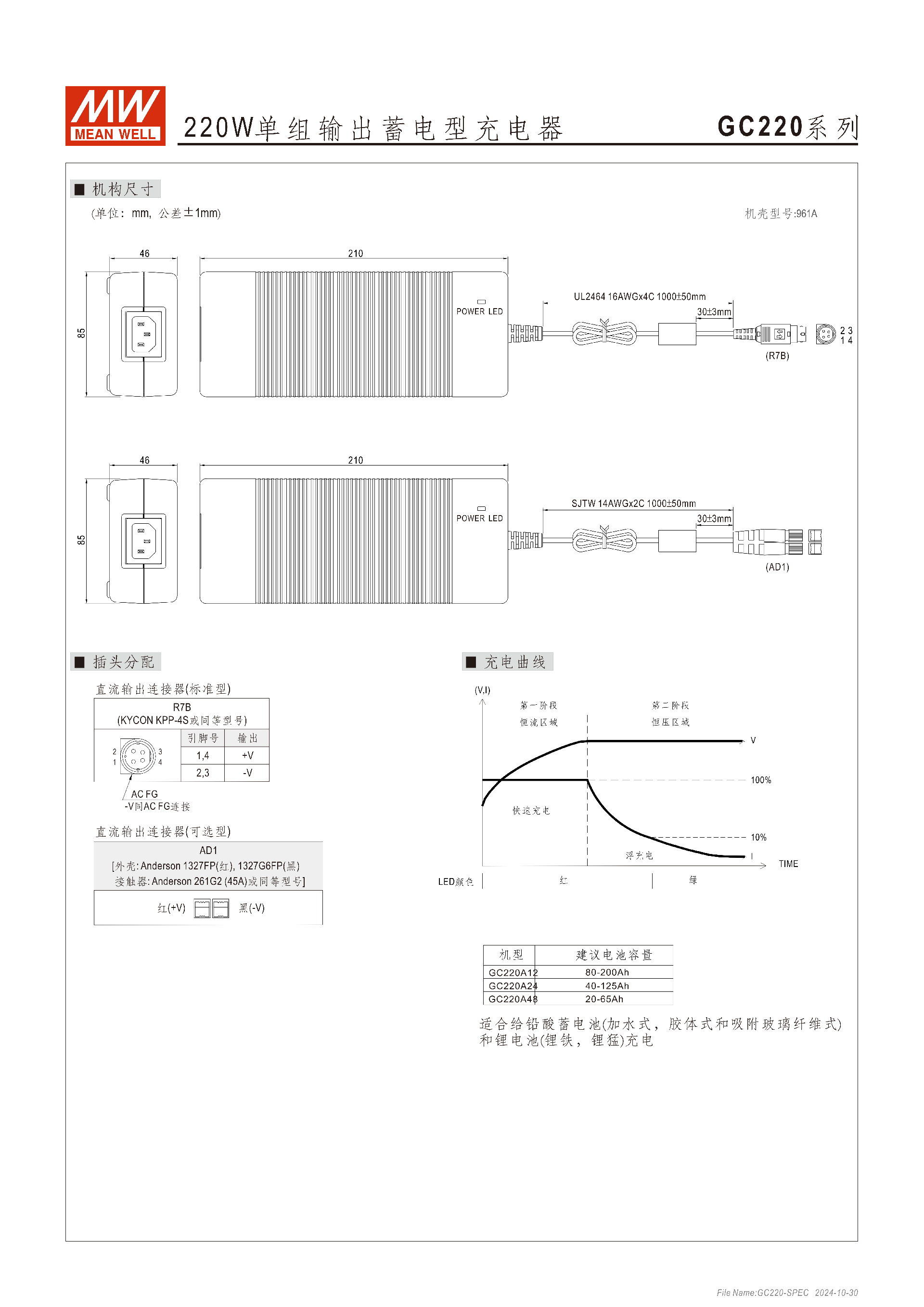

| 連接器引腳分配：R7B 款 1/4 腳為 + V、2/3 腳為 - V，-V 與 AC FG 連接；AD1 款紅色為 + V、黑色為 - V。 |
三、關鍵電氣規格

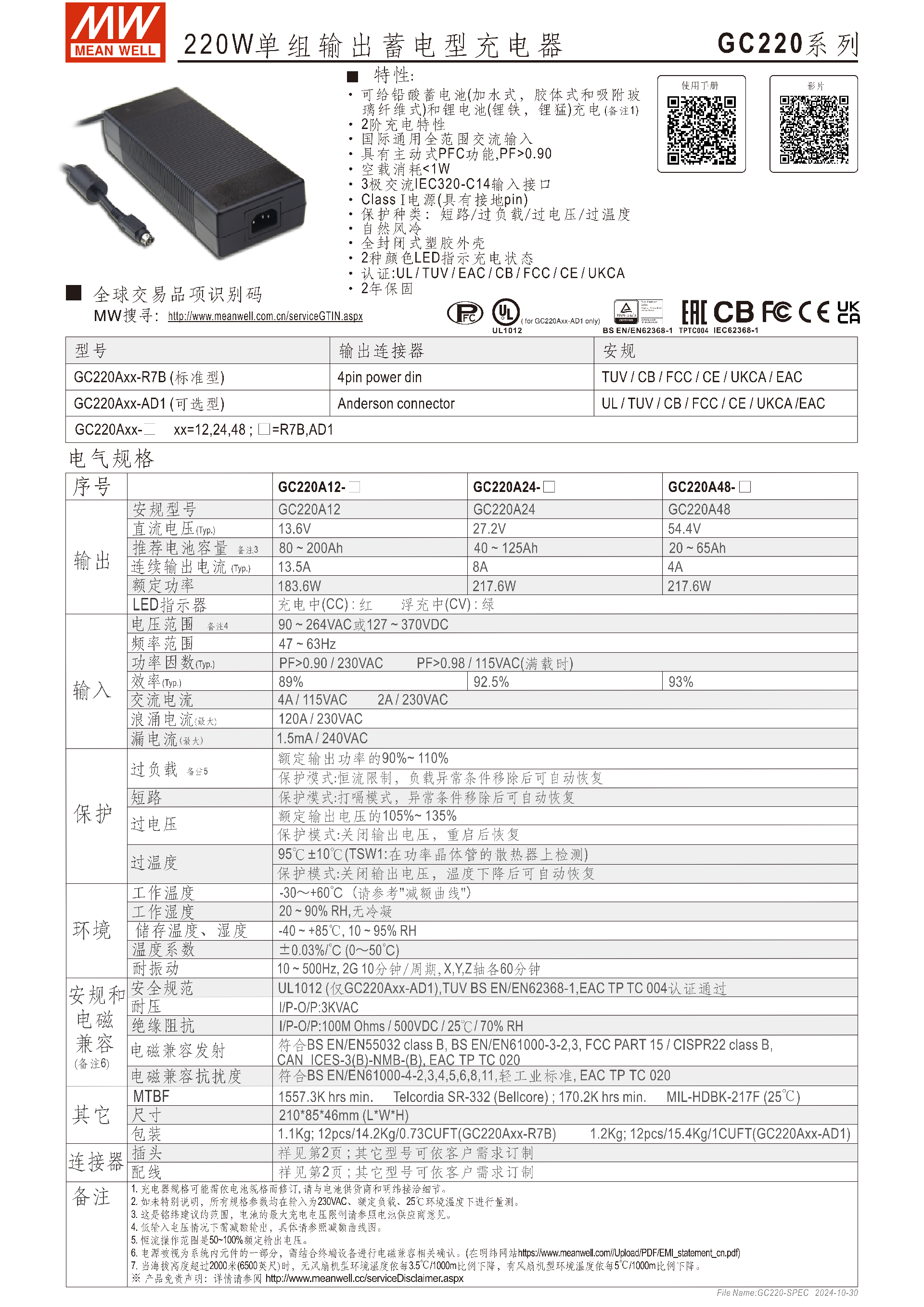

該系列分12V/24V/48V三種核心輸出規格，所有參數默認在 230VAC 輸入、額定負載、25℃環境下測量，關鍵輸出參數如下表：
| 規格型號 | 直流輸出電壓 (Typ.) | 連續輸出電流 (Typ.) | 推薦電池容量 | 額定功率 | 效率 (Typ.) |
|---|---|---|---|---|---|
| GC220A12 | 13.6V | 8A | 40~125Ah | 183.6W | 89% |
| GC220A24 | 27.2V | 13.5A | 80~200Ah | 217.6W | 92.5% |
| GC220A48 | 54.4V | 4A | 20~65Ah | 217.6W | 93% |
| 輸入?yún)?shù)：交流輸入 90~264VAC、直流輸入 127~370VDC，頻率范圍47~63Hz；主動式 PFC，230VAC 下PF>0.90、115VAC 滿載下PF>0.98；空載消耗 **<1W**，浪涌電流最大 120A/230VAC，漏電流最大 1.5mA/240VAC。 |
四、充電與狀態指示
2 階充電：第一階段為恒流快速充電（LED 紅色），第二階段為恒壓浮充（LED 綠色），適配蓄電池的充電特性，提升充電效率與電池壽命；
LED 指示：單一雙色 LED，紅色代表充電中（CC 恒流模式），綠色代表浮充中（CV 恒壓模式），狀態識別直觀。
五、多重保護功能
產品配備短路、過負載、過電壓、過溫度四重保護，各保護模式及恢復方式不同，具體如下：
短路保護：打嗝模式，異常條件移除后自動恢復；
過負載保護：負載為額定輸出功率的 **90%~110%** 時觸發，恒流限制模式，異常移除后自動恢復（恒流操作范圍 50~100% 額定輸出電壓）；
過電壓保護：輸出電壓為額定值的 **105%~135%** 時觸發，關閉輸出電壓，需重啟后恢復；
過溫度保護：在功率晶體管散熱器檢測到 **95℃±10℃** 時觸發，關閉輸出電壓，溫度下降后自動恢復。
六、環境與物理參數
環境參數
工作溫度：-30~+60℃（需參考減額曲線，海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃）；
工作濕度：20~90%RH，無冷凝；
儲存溫濕度：-40~+85℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
物理參數
整體尺寸：2108546mm（LWH），公差 ±1mm；
包裝：R7B 款 12pcs/14.2Kg/0.73CUFT，AD1 款 12pcs/15.4Kg/1CUFT；
輸入接口：3 極交流 IEC320-C14，Class I 電源（帶接地 pin）。
七、安規、電磁兼容與可靠性
安全規范：通過 UL1012（僅 AD1 款）、TUV BS EN/EN62368-1、EAC TP TC 004 等認證；耐壓I/P-O/P:3KVAC；絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH；
電磁兼容：發射符合 EN55032 class B、FCC PART 15 等標準；抗擾度符合 EN61000-4-2/3/4/5/6/8/11 等輕工業標準，同時滿足 EAC TP TC 020 要求；
可靠性：MTBF（平均無故障時間）滿足 Telcordia SR-332 標準 **≥1557.3K hrs**，滿足 MIL-HDBK-217F 標準（25℃）≥170.2K hrs。
八、重要備注與降額要求
充電器規格可依電池規格修訂，需與電池供貨商、明緯確認細節；
低輸入電壓下需按減額曲線降額輸出，高溫環境也需根據曲線調整負載；
該電源為系統內元件，電磁兼容需結合終端設備確認；
配線、插頭可依客戶需求訂制。
關鍵問題
問題：GC220 系列充電器支持哪些類型的電池充電，各電壓規格對應的推薦電池容量是多少？答案：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）；12V 規格（GC220A12）推薦 40~125Ah，24V 規格（GC220A24）推薦 80~200Ah，48V 規格（GC220A48）推薦 20~65Ah。
問題：GC220 系列充電器的四重保護功能分別是什么，各自的觸發條件和恢復方式有何不同？答案：包含短路、過負載、過電壓、過溫度保護；①短路：打嗝模式，異常移除后自動恢復；②過負載：負載為額定功率 90%~110% 時觸發，恒流限制模式，異常移除后自動恢復；③過電壓：輸出電壓為額定值 105%~135% 時觸發，關閉輸出，需重啟恢復；④過溫度：散熱器檢測到 95℃±10℃時觸發，關閉輸出，溫度下降后自動恢復。
問題：GC220 系列 R7B 和 AD1 兩款連接器的型號在安規、配線、物理規格上有哪些核心差異？答案：①安規：AD1 款額外通過 UL 認證，R7B 款無 UL 認證；②配線：R7B 為 UL2464 16AWGx4C 1000±50mm，AD1 為 SJTW 14AWGx2C 1000±50mm；③物理：R7B 單重 1.1Kg，包裝 12pcs/0.73CUFT，AD1 單重 1.2Kg，包裝 12pcs/1CUFT；連接器類型：R7B 為 4pin power din，AD1 為 Anderson connector。
