GC160 系列 160W 單組輸出電池充電器為明緯出品，支持鉛酸蓄電池（加水 / 膠體 / 吸附玻璃纖維式）和鋰電池（鋰鐵 / 鋰猛） 充電，具備2 階充電特性與主動式 PFC（PF>0.94），交流輸入為85~264VAC 全范圍，空載消耗 < 1W，擁有短路 / 過負載等多重保護，搭配2 色 LED顯示充電狀態，分GC160Axx-R7B和GC160Axx-AD1兩款型號（xx 為 12/24/48），對應不同輸出規格與連接器，通過 UL/TUV 等多項國際認證，工作溫度 **-30~+70℃**，MTBF 值最高達 2197.9K hrs，提供 2 年保固。

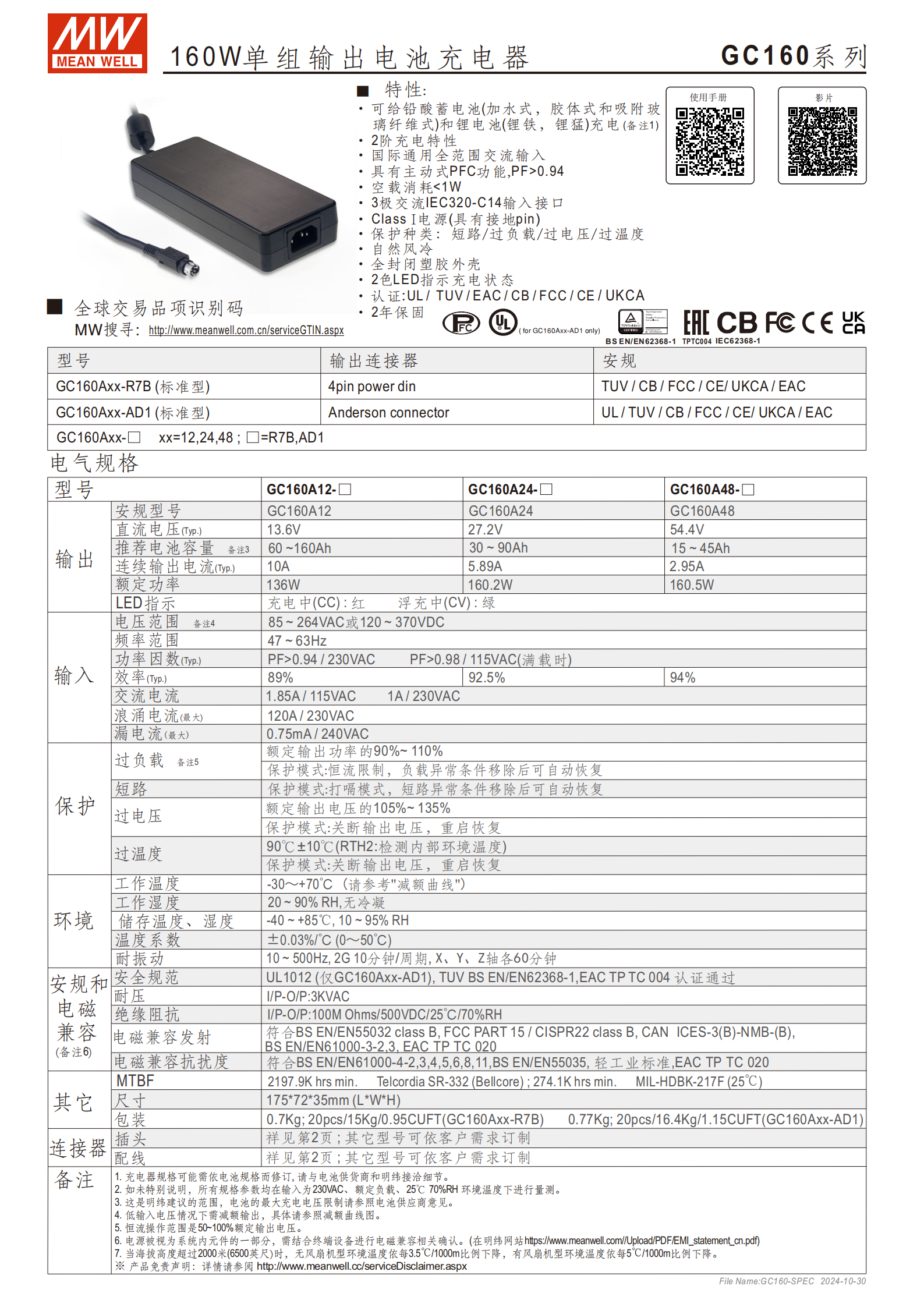

GC160 系列為明緯推出的160W 單組輸出電池充電器，是 Class I 帶接地 pin 的電源產品，采用自然風冷、全封閉塑膠外殼設計，核心用于鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式） 和鋰電池（鋰鐵、鋰猛） 充電，具備2 階充電特性，擁有國際通用全范圍交流輸入、主動式 PFC 功能，且空載消耗 < 1W，通過 UL、TUV、EAC、CB、FCC、CE、UKCA 等多項國際認證，提供2 年保固（僅 GC160Axx-AD1）。
二、型號分類與核心輸出參數
該系列分GC160Axx-R7B（標準型） 和GC160Axx-AD1（標準型） 兩款，其中xx代表 12/24/48，對應不同輸出規格，兩款的核心區別為直流輸出連接器與安規適配，具體輸出參數如下表：
| 型號 | 直流輸出電壓 (Typ.) | 推薦電池容量 | 連續輸出電流 (Typ.) | 額定功率 |
|---|---|---|---|---|
| GC160A12 | 13.6V | 60~160Ah | 10A | 136W |
| GC160A24 | 27.2V | 30~90Ah | 5.89A | 160.2W |
| GC160A48 | 54.4V | 15~45Ah | 2.95A | 160.5W |
GC160Axx-R7B：配 4pin power din 連接器（KYCON KPP-4S 或同等級），配線為 UL2464 18AWGx4C，線長 1200±50mm，重量 0.7Kg，20pcs 整包 15Kg/0.95CUFT；
GC160Axx-AD1：配 Anderson 連接器（外殼 1327FP 紅 / 1327G6FP 黑，接觸器 261G2 45A），配線為 SJTW 16AWGx2C，線長 1200±50mm，重量 0.77Kg，20pcs 整包 16.4Kg/1.15CUFT。
三、電氣輸入?yún)?shù)
電壓范圍：85 ~ 264VAC 或 120 ~ 370VDC，頻率范圍 47 ~ 63Hz；
功率因數：滿載時PF>0.94/230VAC、PF>0.98/115VAC；
效率（Typ.）：GC160A12 為 89%、GC160A24 為 92.5%、GC160A48 為 94%；
交流電流：1A/230VAC；
浪涌電流（最大）：1.85A/115VAC、1A/230VAC，峰值 120A/230VAC；
漏電流（最大）：0.75mA/240VAC。
四、充電與指示功能
2 階充電：第一階段為恒流（CC）快速充電（LED 紅色），第二階段為恒壓（CV）浮充電（LED 綠色）；
LED 指示：僅 2 色，紅色代表充電中，綠色代表浮充中，POWER LED 距端 30±3mm。
五、多重保護機制
所有保護功能均有明確觸發條件與恢復模式，具體如下：
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 90%~110% | 恒流限制，異常移除后自動恢復 |
| 短路 | 輸出短路 | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 額定輸出電壓的 105%~135% | 關斷輸出電壓，重啟恢復 |
| 過溫度 | 內部環境溫度 90℃±10℃ | 關斷輸出電壓，重啟恢復 |
注：恒流操作范圍為 50~100% 額定輸出電壓。
六、環境與可靠性指標
工作環境：溫度 **-30~+70℃**（需參考減額曲線），濕度 20 ~ 90% RH（無冷凝）；
儲存環境：溫度 - 40 ~ +85℃，濕度 10 ~ 95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
MTBF（平均無故障時間）：最低2197.9K hrs（Telcordia SR-332 標準）、274.1K hrs（MIL-HDBK-217F 標準，25℃）；
高海拔要求：海拔超 2000 米，無風扇機型環境溫度按3.5℃/1000m比例下降。
七、安規與電磁兼容
安全規范：UL1012（僅 AD1）、TUV BS EN/EN62368-1、EAC TP TC 004；
耐壓：I/P-O/P:3KVAC；
絕緣阻抗：I/P-O/P:100M Ohms/500VDC/25℃/70%RH；
電磁兼容發射：符合 EN55032 class B、FCC PART 15 等標準；
電磁兼容抗擾度：符合 EN61000-4-2/3/4 等、BS EN/EN55035 等輕工業標準。
八、物理尺寸與其他

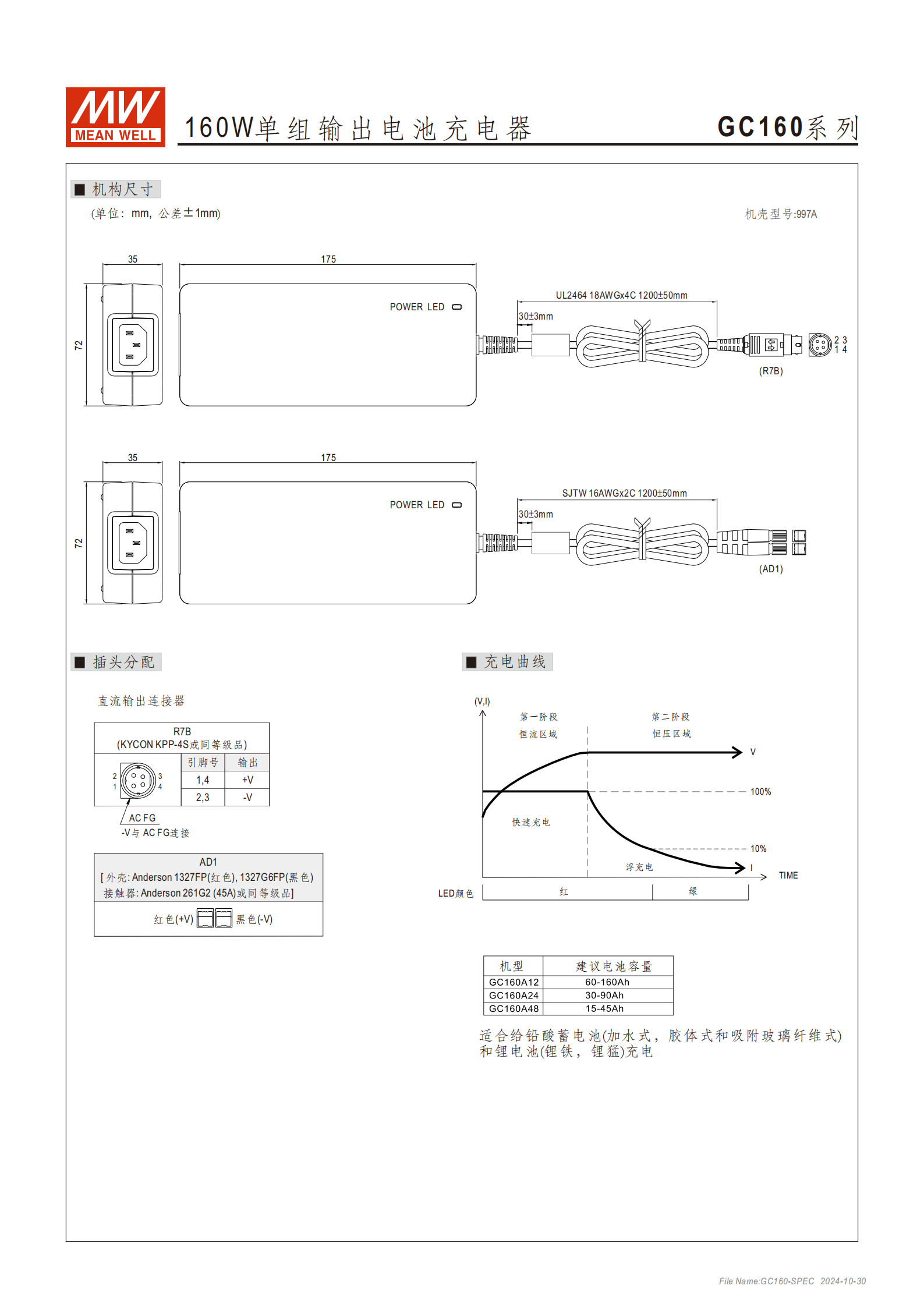

產品尺寸：1757235mm（LWH），公差 ±1mm，機殼型號 997A；
輸入接口：3 極交流 IEC320-C14；
定制化：連接器、配線等可依客戶需求訂制；

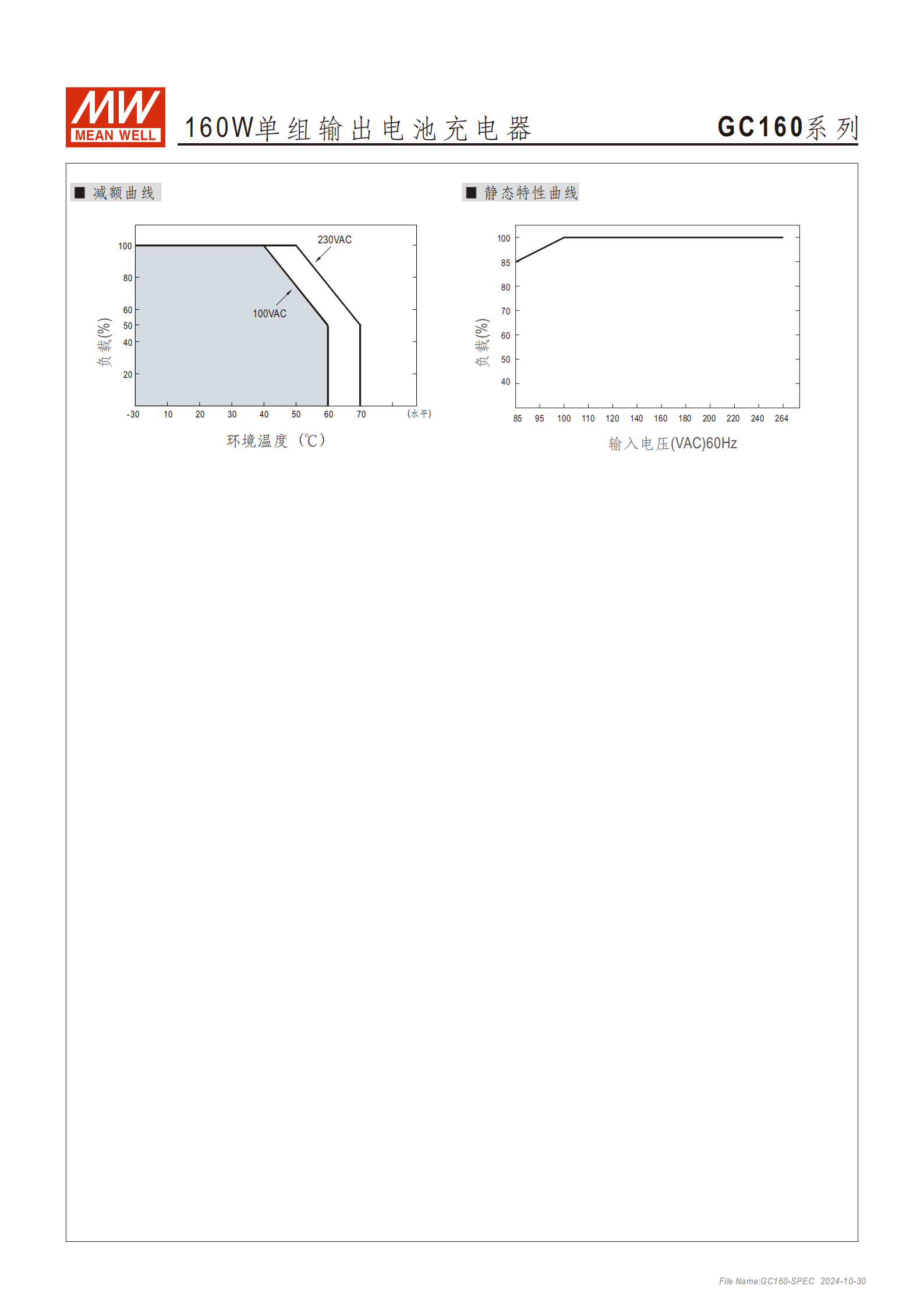

特性曲線：提供減額曲線（負載與環境溫度、輸入電壓的關系）、靜態特性曲線（負載與輸入電壓的關系）。
九、重要備注
充電器規格可依電池規格修訂，需與電池供貨商和明緯確認；
未特別說明時，參數均在 230VAC、額定負載、25℃/70% RH 下測量；
低輸入電壓下需減額輸出，具體參考減額曲線圖；
電源為系統內元件，需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（產品適配性）：GC160 系列各型號分別適配多大容量的電池，核心輸出參數有何差異？
答案：GC160A12 適配 60~160Ah 電池，輸出 13.6V/10A/136W；GC160A24 適配 30~90Ah 電池，輸出 27.2V/5.89A/160.2W；GC160A48 適配 15~45Ah 電池，輸出 54.4V/2.95A/160.5W，三款的輸出電壓、電流與適配電池容量隨型號數字提升呈倍數級變化，額定功率則接近 160W（12 款為 136W）。
問題 2（使用安全）：GC160 系列具備哪些保護功能，各保護功能的觸發條件和恢復方式是什么？
答案：具備短路、過負載、過電壓、過溫度四重保護；過負載觸發于額定輸出功率 90%~110%，恒流限制且異常移除后自動恢復；短路為打嗝模式，異常移除后自動恢復；過電壓觸發于額定輸出電壓 105%~135%，關斷輸出且需重啟恢復；過溫度觸發于內部 90℃±10℃，關斷輸出且需重啟恢復。
問題 3（環境與使用限制）：GC160 系列的工作環境要求是什么，使用中存在哪些關鍵的降額 / 限制條件？
答案：工作溫度為 - 30~+70℃、濕度 20~90% RH（無冷凝）；關鍵限制 / 降額條件包括：1. 低輸入電壓情況下需參照減額曲線減額輸出；2. 海拔高度超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降；3. 恒流操作僅適用于 50~100% 額定輸出電壓范圍；4. 未在 230VAC、額定負載、25℃/70% RH 標準條件下使用時，參數會發生變化。
