GC120 系列 120W 單組輸出電池充電器為明緯出品，支持鉛酸蓄電池（加水 / 膠體 / 吸附玻璃纖維式）和鋰電池（鋰鐵 / 鋰猛）充電，具備2 階充電特性與主動式 PFC（PF>0.97），交流輸入為 85~264VAC/120~370VDC 的全范圍規格，擁有短路、過負載等多重保護，采用自然風冷與全封閉塑膠外殼，通過 UL/PSE/TUV 等多項國際認證，提供 2 年保固，有GC120A12/24/48三款核心型號，對應不同輸出電壓、電流及推薦電池容量，搭配 4pin power din 或 Anderson 兩種輸出連接器，工作溫度為 **-30~+70°C**，尺寸1676735mm，MTBF 值最高達2707.9K hrs。
一、產品核心定位與基礎特性

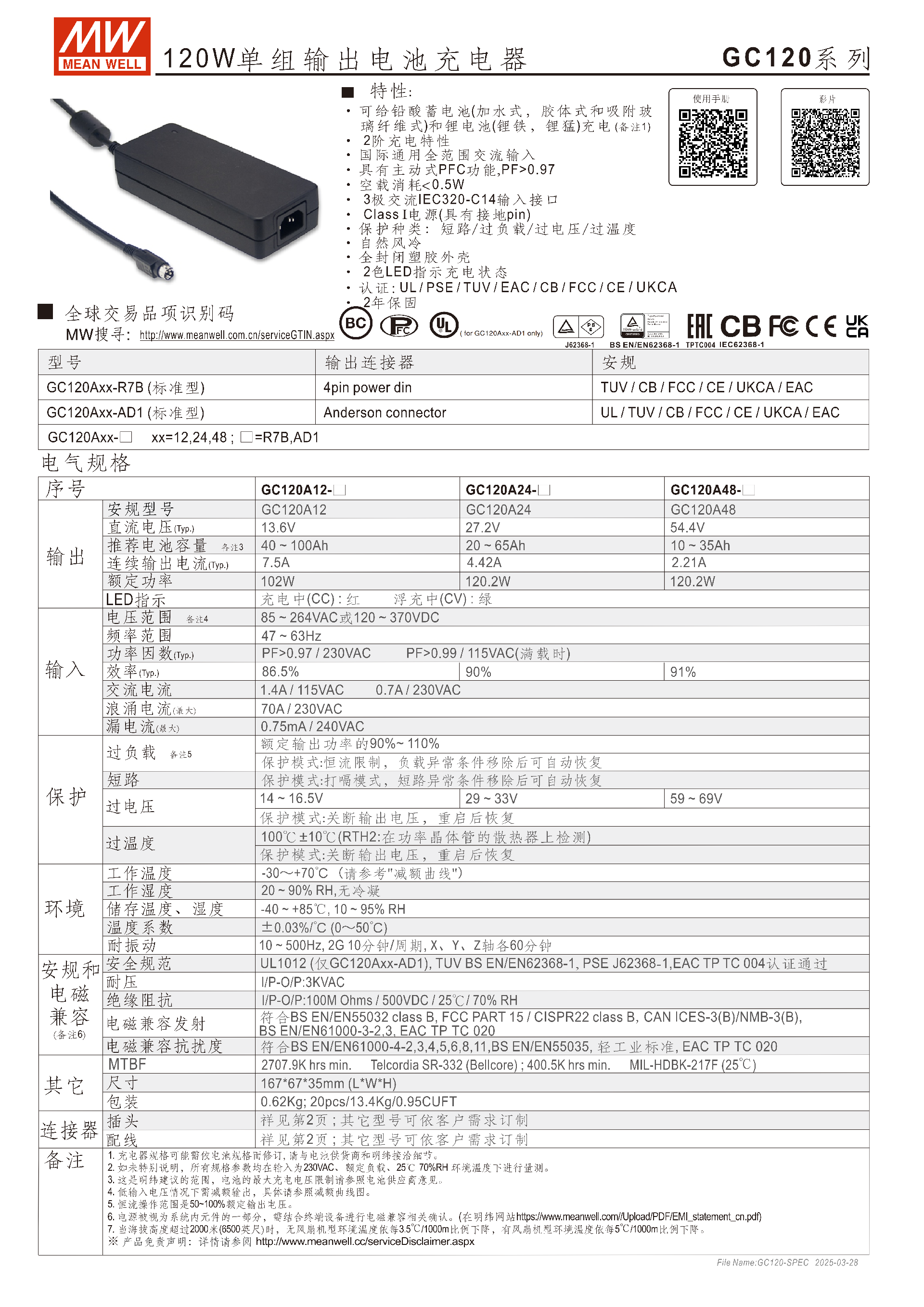

GC120 系列是明緯推出的120W 單組輸出電池充電器，專為鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）設計，具備國際通用全范圍交流輸入、2 階充電特性，搭載主動式 PFC 功能（PF>0.97），空載消耗 **<0.5W**，采用3 極交流 IEC320-C14 輸入接口（Class I 電源，帶接地 pin），自然風冷散熱，全封閉塑膠外殼，配備 2 色 LED 直觀顯示充電狀態，通過 UL、PSE、TUV 等多項國際權威認證，GC120Axx-AD1 型號提供 2 年保固，連接器與配線可根據客戶需求訂制。
二、型號與輸出規格
該系列有三款核心安規型號，對應不同直流輸出參數、推薦電池容量，輸出連接器分標準型 4pin power din（R7B）和 Anderson connector（AD1），不同連接器對應不同安規認證覆蓋，具體參數如下：
| 型號 | 直流電壓 (Tp) | 推薦電池容量 | 連續輸出電流 (Tp) | 定功率 | 輸出連接器 | 核心安規認證 |
|---|---|---|---|---|---|---|
| GC120A12 | 13.6V | 40~100Ah | 7.5A | 102W | 4pin power din/Anderson | TUV/CB/FCC/CE/UKCA/EAC（AD1 加 UL） |
| GC120A24 | 27.2V | 20~65Ah | 4.42A | 120.2W | 4pin power din/Anderson | TUV/CB/FCC/CE/UKCA/EAC（AD1 加 UL） |
| GC120A48 | 54.4V | 10~35Ah | 2.21A | 120.2W | 4pin power din/Anderson | TUV/CB/FCC/CE/UKCA/EAC（AD1 加 UL） |
| LED 指示規則統一：紅色為恒流充電中（CC），綠色為恒壓浮充中（CV）。 |
三、電氣輸入與性能參數
輸入規格：電壓范圍85~264VAC或120~370VDC，頻率范圍47~63Hz；低輸入電壓下需減額輸出，具體參考減額曲線。
功率因數：滿載時230VAC 下 PF>0.97，115VAC 下 PF>0.99。
效率與電流：GC120A12 效率 86.5%（115VAC 下交流電流 1.4A），GC120A24/48 效率分別為 90%、91%（230VAC 下交流電流 0.7A）；浪涌電流最大70A/230VAC。
其他電氣參數：漏電流最大0.75mA/240VAC；溫度系數 **±0.03% C (0~50°C)；MTBF 值最低400.5K hrs（MIL-HDBK-217F，25°C），最高2707.9K hrs（Telcordia SR-332）**。
四、多重保護功能
產品配備全面的保護機制，不同保護對應不同應對模式，具體如下：
過負載保護：觸發范圍為額定輸出功率的90%~110%，保護模式為恒流限制，負載異常移除后自動恢復；恒流操作范圍為 50-100% 額定輸出電壓。
短路保護：采用打嗝模式，短路異常條件移除后自動恢復。
過電壓保護：GC120A12 觸發電壓 14~16.5V、A24 為 29~33V、A48 為 59~69V，保護模式為關斷輸出電壓，重啟后恢復。
過溫度保護：在功率晶體管散熱器上檢測，觸發溫度100°C±10°C，保護模式為關斷輸出電壓，重啟后恢復。
五、環境與物理參數
環境適應性：工作溫度 **-30~+70°C**（需參考減額曲線，海拔超 2000 米時按比例降額）；工作濕度20~90% RH（無冷凝）；儲存溫濕度 **-40~+85°C、10~95% RH**；耐振動10~500Hz，2G10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

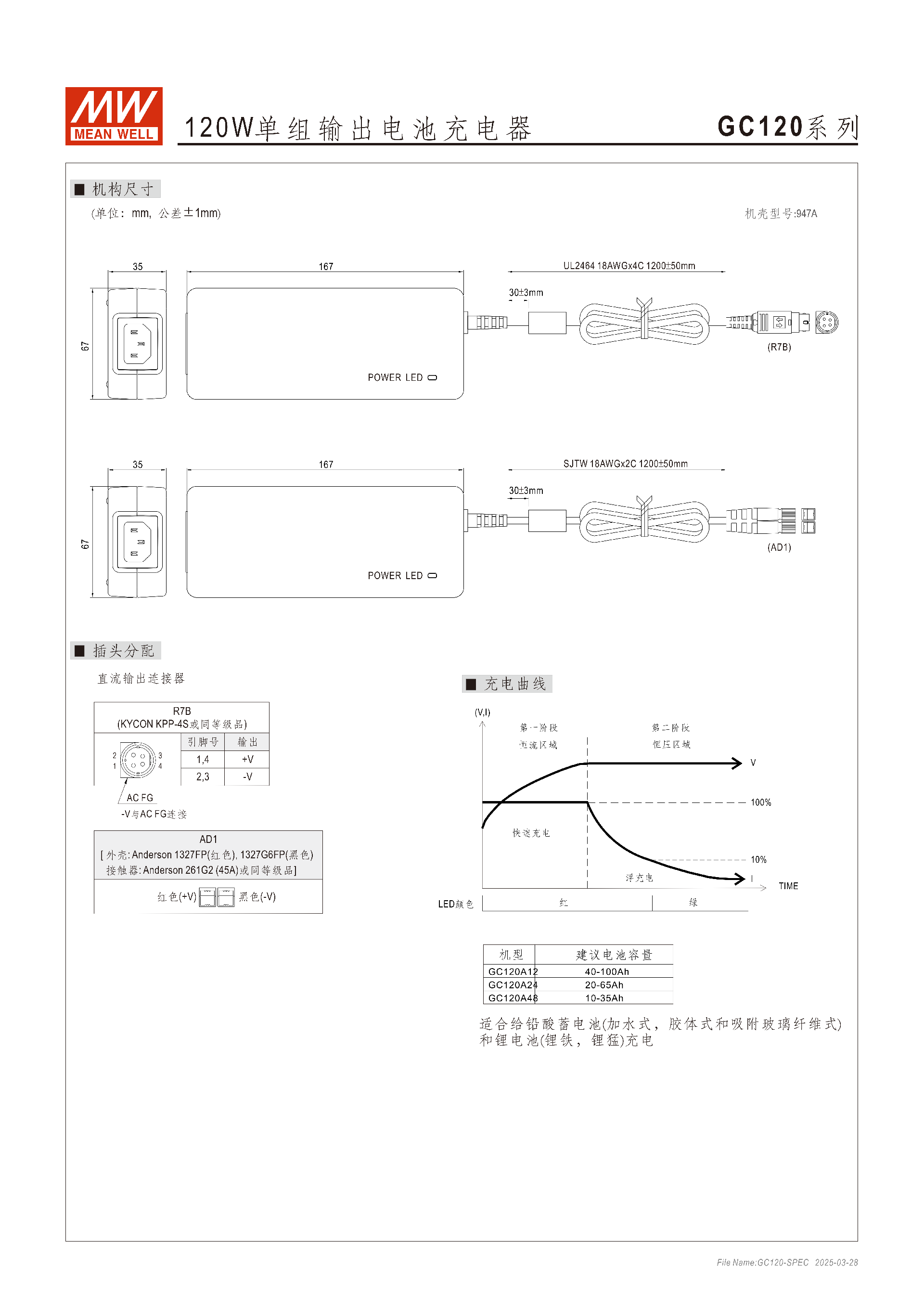

物理尺寸與包裝：機身尺寸1676735mm(LWH)；單臺重量0.62Kg，20 臺整包裝13.4Kg/0.95CUFT。
連接器引腳：R7B（KYCON KPP-4S）引腳 1/4 為 + V、2/3 為 - V，-V 與 AC FG 連接；AD1（Anderson）紅色為 + V、黑色為 - V。
六、安規與電磁兼容
安全規范：GC120Axx-AD1 符合 UL1012，全系列符合 TUV BS EN62368-1、PSE J62368-1、EAC TP TC 004。
絕緣與耐壓：I/P-O/P 耐壓3KVAC；絕緣阻抗100M Ohms/500VDC/25°C/70%RH。
電磁兼容：發射端符合 BS EN/EN55032 class B、FCC PART 15 等；抗擾度符合 BS EN/EN61000-4-2/3/4 等多項標準，同時滿足輕工業標準與 EAC TP TC 020。
七、重要備注
充電器規格可能依電池規格修訂，需與電池供貨商及明緯確認細節。
未特別說明時，所有參數在230VAC 輸入、額定負載、25°C/70% RH環境下量測。
推薦電池容量為明緯建議值，電池最大充電電壓限制需參考電池供應商意見。
電源為系統內元件，需結合終端設備完成電磁兼容確認。
海拔超 2000 米時，無風扇機型環境溫度按3.5°C/1000m比例下降，有風扇機型按5°C/1000m比例下降。
關鍵問題
問題：GC120 系列充電器的 2 階充電特性具體表現是什么，對應的 LED 狀態如何？答案：2 階充電特性分為第一階段恒流區域的快速充電、第二階段恒壓區域的浮充電；其中恒流快充時 LED 顯示紅色，恒壓浮充時 LED 顯示綠色。
問題：GC120 系列三款核心型號的輸出參數與推薦電池容量有何差異，定功率分別是多少？答案：GC120A12 輸出 13.6V/7.5A，推薦 40~100Ah 電池，定功率 102W；GC120A24 輸出 27.2V/4.42A，推薦 20~65Ah 電池，定功率 120.2W；GC120A48 輸出 54.4V/2.21A，推薦 10~35Ah 電池，定功率 120.2W。
問題：GC120 系列充電器的保護功能包含哪些，不同保護的恢復方式有何不同？答案：包含短路、過負載、過電壓、過溫度四種保護；其中過負載保護為恒流限制，異常移除后自動恢復，短路保護為打嗝模式，異常移除后自動恢復；過電壓和過溫度保護均為關斷輸出電壓，需重啟后恢復
