GC30U 系列是明緯推出的16.8~30W帶充電功能的電源適配器，通過UL62368-1、CSA22.2、EAC TP TC 004等多項認證，為 Class II 接地型電源，支持90~264VAC/127~370VDC全范圍交直流輸入，擁有 7 款細分型號，輸出電壓覆蓋 4.2V~28.6V，具備CC/CV 定電流定電壓模式，搭載短路、過負載、過電壓、過溫度四重保護且故障移除后可自動恢復，配備雙色 LED 充電狀態指示，工作溫度 0~+50℃，外殼為塑料材質，提供2 年保固，空載功耗 < 1.0W，適配高浪涌電流設備與連續性負載，電磁兼容和安規均符合國際標準。
一、產品核心定位與基礎特性
產品類型：GC30U 系列為明緯生產的16.8~30W具備充電功能的電源適配器，屬于Class II 電源（有接地 pin），適配連續性負載與高浪涌電流設備。
核心模式：采用定電流和電壓（CC,CV） 充電模式，分定電流、定電壓浮充兩個階段。
關鍵特性：國際通用全范圍交直流輸入，空載功率消耗 **<1.0W**，塑料外殼，高信賴性，配備2 色 LED 指示燈顯示充電狀態。
認證與保固：通過UL62368-1、CSA22.2、EAC TP TC 004、CB、FCC等認證；提供2 年保固。
配件規格：標配6FT 長美式電源線 (2pin)，標準連接器插頭為P1J:2.1ψ5.5ψ11mm音叉型（中心正極），其他型號可定制。
二、電氣規格（核心參數）
該系列含 7 款細分型號，輸出電壓覆蓋 4.2V~28.6V，額定功率 16.8W~30W，核心電氣參數如下表：

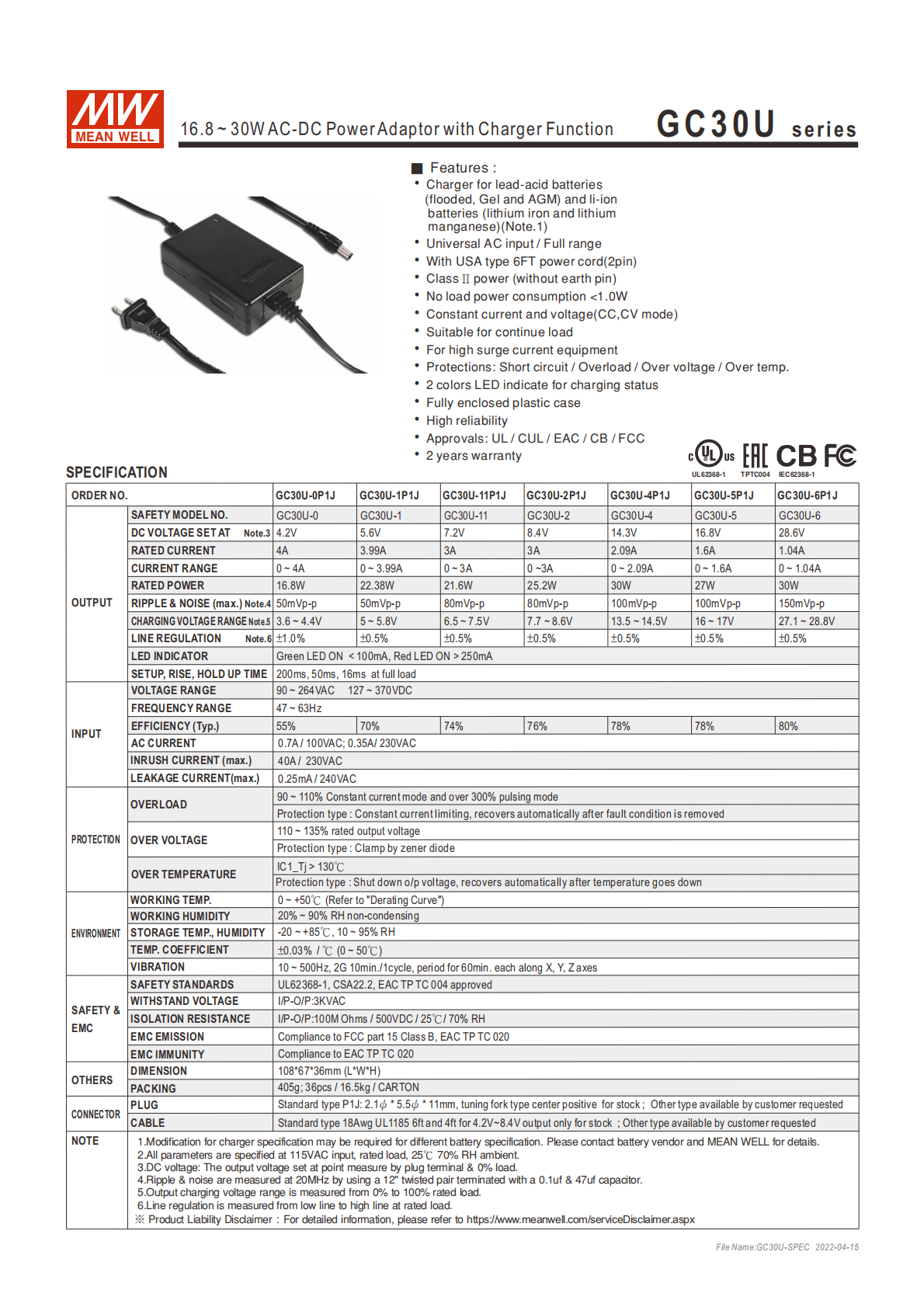

| 型號 | 額定輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 充電電壓范圍 | 線性調整率 | 效率 (Typ.) |
|---|---|---|---|---|---|---|---|---|
| GC30U-0(P1J) | 4.2V | 4A | 0~4A | 16.8W | 50mVp-p | 3.6~4.4V | ±1.0% | 55% |
| GC30U-1(P1J) | 5.6V | 3.99A | 0~3.99A | 22.38W | 50mVp-p | 5~5.8V | ±0.5% | 70% |
| GC30U-11(P1J) | 7.2V | 3A | 0~3A | 21.6W | 80mVp-p | 6.5~7.5V | ±0.5% | 74% |
| GC30U-2(P1J) | 8.4V | 3A | 0~3A | 25.2W | 80mVp-p | 7.7~8.6V | ±0.5% | 76% |
| GC30U-4(P1J) | 14.3V | 2.09A | 0~2.09A | 30W | 100mVp-p | 13.5~14.5V | ±0.5% | 78% |
| GC30U-5(P1J) | 16.8V | 1.6A | 0~1.6A | 27W | 100mVp-p | 16~17V | ±0.5% | 78% |
| GC30U-6(P1J) | 28.6V | 1.04A | 0~1.04A | 30W | 150mVp-p | 27.1~28.8V | ±0.5% | 80% |
其他通用電氣參數：
輸入規格：電壓90 ~ 264VAC或127 ~ 370VDC，頻率47 ~ 63Hz；交流電流0.7A/100VAC、0.35A/230VAC，浪涌電流（最大）40A/230VAC，漏電流（最大）0.25mA/240VAC。
時間參數：啟動 / 上升 / 保持時間為200ms、50ms、16ms（滿載時）。
LED 指示：綠色 LED 亮（負載 <100mA）、紅色 LED 亮（負載> 250mA），分別對應浮充電、充電中狀態。
三、保護功能
保護種類：具備短路、過負載、過電壓、過溫度四重保護，為設備提供全面防護。
各保護模式
過負載：90%~110% 定電流模式，超過300% 脈沖模式，故障移除后自動恢復；
過電壓：額定輸出電壓的 110%~135%，采用二極管鉗位保護；
過溫度：IC1Tj_130℃時關閉輸出電壓，溫度下降后自動恢復；
短路：定電流限制，負載異常移除后自動恢復。
四、環境與物理參數
溫濕度
工作：0 ~ +50℃（需參考負載減額曲線）、20 ~ 90% RH（無冷凝）；
儲存：-20 ~ +85℃、10 ~ 95% RH。
溫度系數：±0.03% /℃（0 ~ 50℃）。
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。

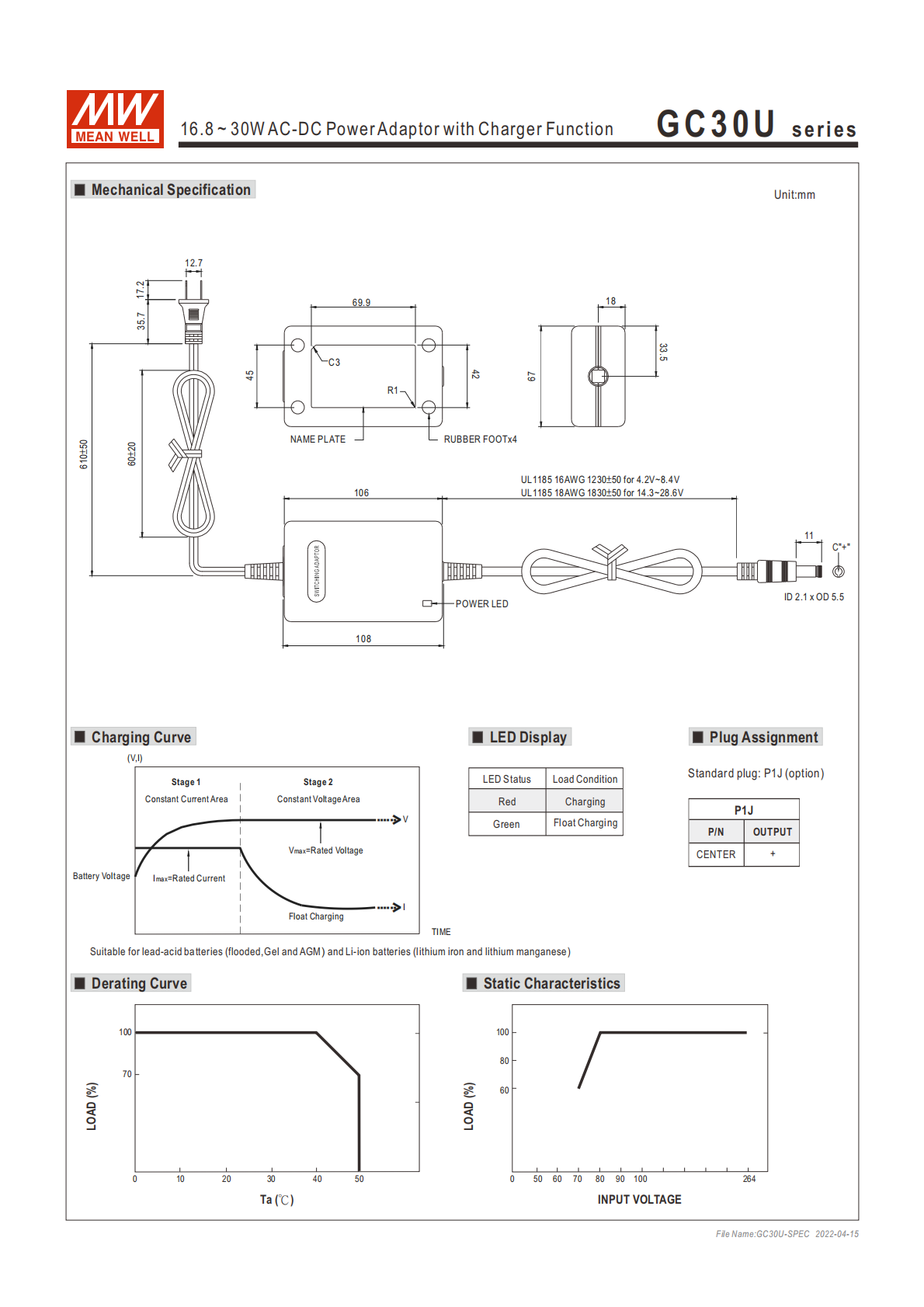

機構尺寸：主體1086736mm (LWH)；配線為 UL1185 標準，4.2V~8.4V 為 4ft 16AWG，14.3~28.6V 為 6ft 18AWG，可定制。
重量與包裝：單臺405g，整箱36pcs/16.5kg。
五、安規與電磁兼容
安規參數
耐壓：I/P-O/P 3KVAC；
絕緣阻抗：I/P-O/P 100M Ohms / 500VDC（25℃ 70%RH）。
電磁兼容
電磁干擾：符合EN55014-1 class B、FCC part 15 Class B、EAC TP TC 020；
電磁耐受：符合EN61000-4-2,3,4,5,6,11,A 級輕工業標準、EAC TP TC 020。
六、測試與備注規范
測量標準：明確直流電壓、紋波與噪聲、線性調整率等參數的測試方法（如紋波測試需 12" 雙絞線，并聯 0.1uf 和 47uf 電容，20MHZ 帶寬）；
通用備注：所有規格默認在230VAC、額定負載、25℃ 70% RH下測量；針對不同電池規格，充電器可定制，詳情咨詢明緯；
