| 完整型號 | 安規簡型 | 直流輸出電壓 (V) | 額定電流 (A) | 額定功率 (W) | 最大紋波與噪聲 (mVp-p) | 充電電壓范圍 (V) | 典型效率 |
|---|---|---|---|---|---|---|---|
| GC30E-0P1J | GC30E-0 | 4.2 | 4 | 16.8 | 50 | 3.6~4.4 | 55% |
| GC30E-1P1J | GC30E-1 | 5.6 | 3.99 | 22.38 | 50 | 5~5.8 | 70% |
| GC30E-11P1J | GC30E-11 | 7.2 | 3 | 21.6 | 80 | 6.5~7.5 | 74% |
| GC30E-2P1J | GC30E-2 | 8.4 | 3 | 25.2 | 80 | 7.7~8.6 | 76% |
| GC30E-4P1J | GC30E-4 | 14.3 | 2.09 | 30 | 100 | 13.5~14.5 | 78% |
| GC30E-5P1J | GC30E-5 | 28.6 | 1.04 | 30 | 150 | 27.1~28.8 | 80% |
| GC30E-6P1J | GC30E-6 | 16.8 | 1.6 | 27 | 100 |
GC30E 系列是明緯推出的 16.8~30W 帶充電功能的電源適配器，支持90~264VAC/127~370VDC國際通用全范圍交流輸入，為 Class II 無接地電源，具備短路 / 過負載 / 過電壓 / 過溫度四重保護及紅綠色 LED 充電狀態指示，空載功耗 < 1.0W，輸出為 CC/CV 定電流電壓模式，適配多規格直流輸出（4.2V~28.6V），通過 TUV/EAC/CB/FCC/CE/UKCA 等多項認證，提供 2 年保固，機身尺寸1086736mm，適配連續性負載與高浪涌電流設備。
GC30E 系列是明緯推出的16.8~30W具備充電功能的電源適配器，為Class II 無接地 pin電源，主打高信賴性，適配連續性負載與高浪涌電流設備，提供2 年保固，通過TUV/EAC/CB/FCC/CE/UKCA多項國際認證，空載功率消耗 **<1.0W**，配備2 色 LED 指示燈顯示充電狀態，采用塑料外殼，機身標準尺寸為1086736mm（LWH）。
電源線：標配 6FT 長歐式 2pin 電源線，線規為 18Awg UL1185，其中4.2V~8.4V 規格為 4ft，其他規格可依客戶需求訂制；
連接器：標準型為 P1J（2.1ψ5.5ψ11mm），音叉型中心為正極，其他型號可訂制；
包裝：?jiǎn)闻_(tái)重405g，整箱裝36pcs，整箱重量16.5kg。

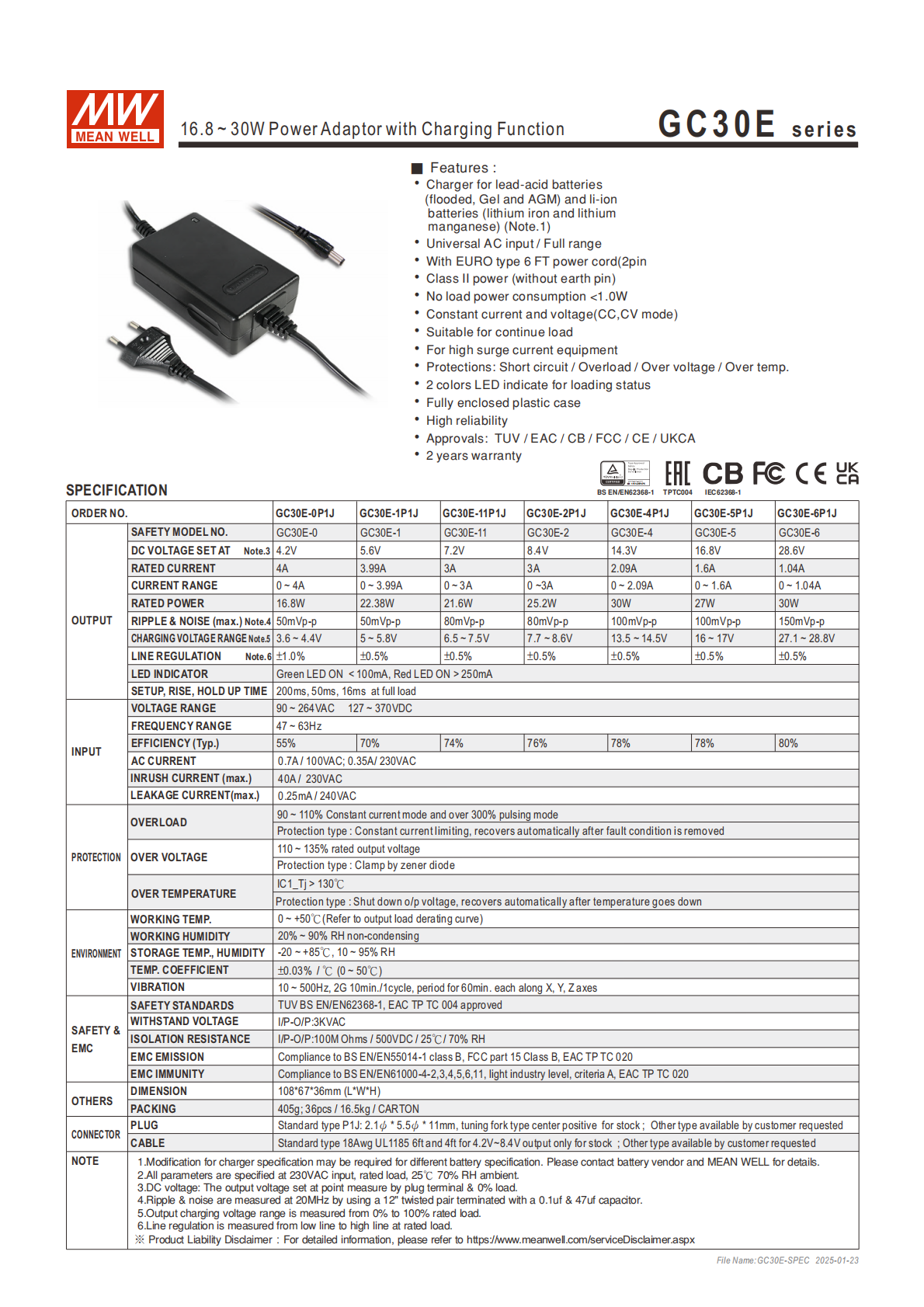

二、核心輸入輸出電氣規格
該系列為CC/CV（定電流和電壓）輸出模式，輸入支持90~264VAC 或 127~370VDC國際通用全范圍電壓，頻率范圍47~63Hz，不同安規型號對應不同輸出參數，核心輸出規格如下表：
| 安規型號 | 直流電壓 (V) | 額定電流 (A) | 額定功率 (W) | 紋波與噪聲 (mVp-p, 最大) | 充電電壓范圍 (V) | 效率 (Typ.) |
|---|---|---|---|---|---|---|
| GC30E-0 | 4.2 | 4 | 16.8 | 50 | 3.6~4.4 | 55% |
| GC30E-1 | 5.6 | 3.99 | 22.38 | 50 | 5~5.8 | 70% |
| GC30E-11 | 7.2 | 3 | 21.6 | 80 | 6.5~7.5 | 74% |
| GC30E-2 | 8.4 | 3 | 25.2 | 80 | 7.7~8.6 | 76% |
| GC30E-4 | 14.3 | 2.09 | 30 | 100 | 13.5~14.5 | 78% |
| GC30E-6 | 16.8 | 1.6 | 27 | 100 | 16~17 | 78% |
| GC30E-5 | 28.6 | 1.04 | 30 | 150 | 27.1~28.8 | 80% |
通用電氣參數：交流電流0.7A/100VAC、0.35A/230VAC；浪涌電流最大40A/230VAC；漏電流最大0.25mA/240VAC；線性調整率 **±0.5%~±1.0%；溫度系數±0.03%/℃（0~50℃）；啟動 / 上升 / 保持時間為200ms、50ms、16ms（滿載時）**。
三、充電與 LED 指示功能

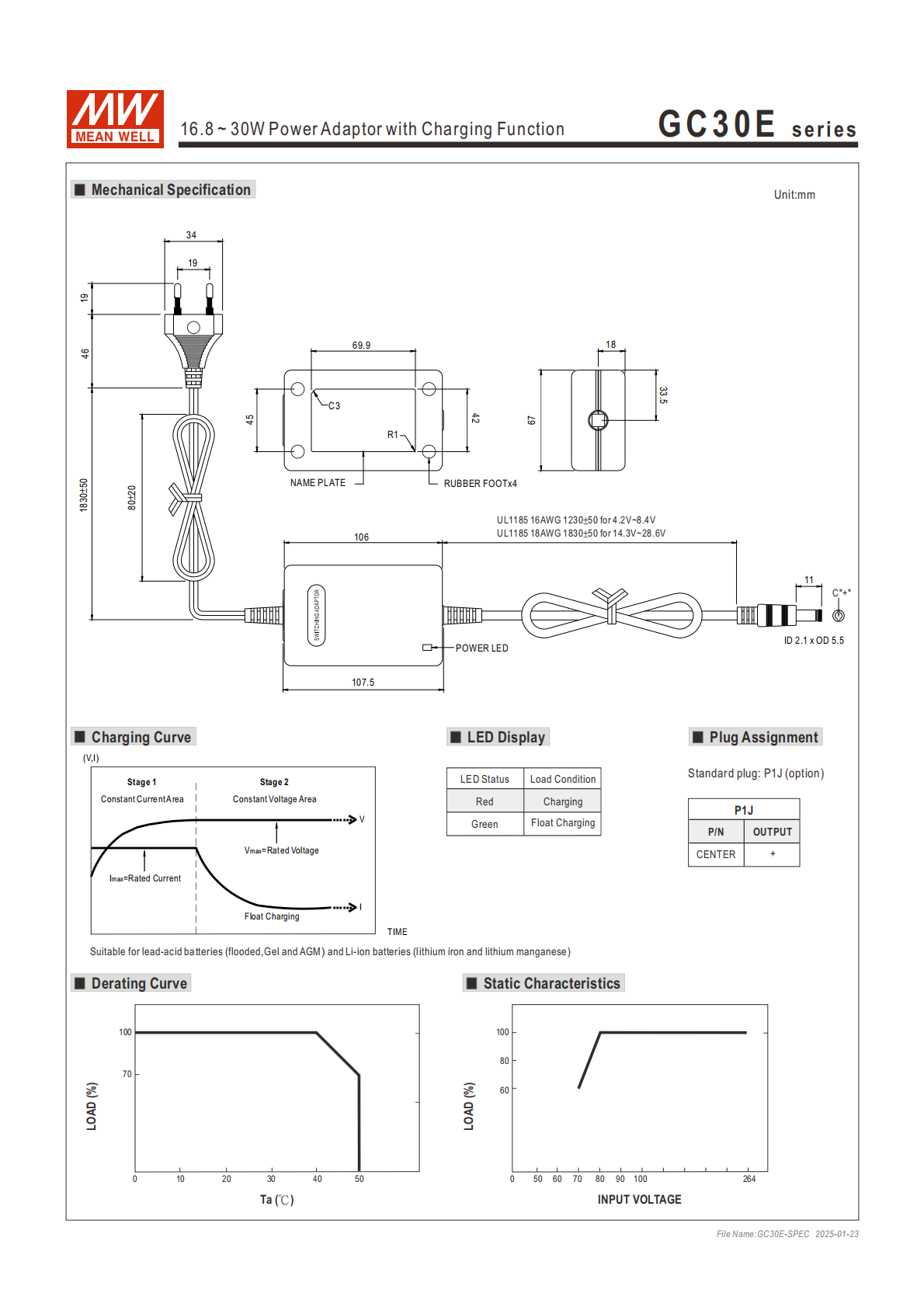

充電模式：分為定電流區域（第 1 階段）和定電壓區域（第 2 階段），最終進入浮充電狀態，Vmax 為額定電壓，Imax 為額定電流；
LED 指示規則：紅色表示充電中（負載電流 > 250mA），綠色表示浮充電（負載電流 < 100mA）；
充電電壓范圍：各型號對應 3.6~4.4V 至 27.1~28.8V 不等，測量為額定負載 0%~100% 下進行。
四、四重保護功能
產品具備短路、過負載、過電壓、過溫度四重保護，且多數保護支持自動恢復，具體規則：
過負載保護：定電流限制模式，負載異常條件移除后自動恢復；
過電壓保護：保護閾值為額定輸出電壓的110%~135%，采用二極管鉗位保護模式；
過溫度保護：當 IC1_Tj>130℃時關閉輸出電壓，溫度下降后自動恢復；
短路保護：適配短路工況，保障設備安全。
五、環境工作參數
工作溫度：0 ~ +50 ℃（需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-20 ~ +85 ℃、10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
六、安規與電磁兼容
安全規范：符合TUV BS EN/EN62368-1、EAC TP TC 004標準并認證通過；
耐壓與絕緣：I/P-O/P 耐壓3KVAC；I/P-O/P 絕緣阻抗100M Ohms / 500VDC（25 ℃ 70%RH）；
電磁干擾（EMI）：符合BS EN/EN55014-1 class B、FCC part 15 Class B、EAC TP TC 020；
電磁耐受（EMS）：符合BS EN/EN61000-4-2,3,4,5,6,11 A 級輕工業標準、EAC TP TC 020。
七、測量與備注說明
基礎測量條件：未特別說明時，所有規格參數均在輸入 230VAC、額定負載、25 ℃ 70% RH環境下量測；
直流電壓測量：0% 負載條件下，在插頭端子末端量測；
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下量測；
線性調整率測量：額定負載下，從低電壓到高電壓測試；
定制化：不同電池規格可能需修改充電器規格，可洽詢明緯，連接器、配線等也可按需訂制。
關鍵問題
問題：GC30E 系列電源適配器的輸出功率覆蓋范圍是多少，哪幾款型號能達到 30W 額定功率？答案：輸出功率覆蓋16.8W~30W，其中 **GC30E-4（14.3V/2.09A）和GC30E-5（28.6V/1.04A）** 兩款型號的額定功率為 30W。
問題：GC30E 系列的 2 色 LED 指示燈如何區分充電狀態，對應的電流閾值是多少？答案：紅色 LED 亮起表示充電中，對應負載電流 **>250mA**；綠色 LED 亮起表示浮充電，對應負載電流 **<100mA**。
問題：GC30E 系列的過溫度保護機制是什么，過電壓保護的閾值范圍是多少？答案：過溫度保護：當 IC1 的結溫IC1_Tj>130 ℃時，設備會關閉輸出電壓，待溫度下降后自動恢復輸出；過電壓保護：保護閾值為額定輸出電壓的 110%~135%，采用二極管鉗位的保護模式。
