明緯 GC30B 系列 完整型號及核心參數表
| 帶 P1J 標準插頭型號 | 基礎安規型號 | 輸出直流電壓 (V) | 額定電流 (A) | 額定功率 (W) | 紋波噪聲 (mVp-p) | 適配配線規格 |
|---|---|---|---|---|---|---|
| GC30B-0P1J | GC30B-0 | 4.2 | 4 | 16.8 | 50 | UL1185 16AWG |
| GC30B-1P1J | GC30B-1 | 5.6 | 3.99 | 22.38 | 50 | UL1185 16AWG |
| GC30B-11P1J | GC30B-11 | 7.2 | 3 | 21.6 | 80 | UL1185 16AWG |
| GC30B-2P1J | GC30B-2 | 8.4 | 3 | 25.2 | 80 | UL1185 16AWG |
| GC30B-4P1J | GC30B-4 | 14.3 | 2.09 | 30 | 100 | UL1185 18AWG |
| GC30B-5P1J | GC30B-5 | 16.8 | 1.6 | 27 | 100 | UL1185 18AWG |
| GC30B-6P1J | GC30B-6 | 28.6 | 1.04 | 30 | 150 | UL1185 |
明緯 GC30B 系列是功率覆蓋16.8~30W、具備充電功能的電源適配器，采用國際通用全范圍交流輸入與 2 極 IEC320-C8 接口，為 Class II 無接地設計，空載功耗 < 1.0W，支持 CC/CV 恒流恒壓模式，配備短路 / 過負載等多重保護及 2 色 LED 充電狀態指示，通過 UL/CUL/TUV 等多項國際認證且提供 2 年保固；系列含多款型號，輸出直流電壓 4.2V~28.6V 不等，額定電流 1.04A~4A，機身尺寸1086736mm，工作溫度 0~+50℃，適配連續性負載與高浪涌電流設備，連接器、配線可按客戶需求訂制。
一、產品整體定位與核心特性
GC30B 系列是明緯推出的16.8~30W帶充電功能的開關電源適配器，主打國際通用、高信賴性，適配連續性負載與高浪涌電流設備，為Class II 無接地 pin 設計，采用全封閉塑膠外殼，空載功率消耗 **<1.0W**，支持恒電流和電壓（CC,CV） 工作模式，配備 2 色 LED 指示燈直觀顯示充電狀態，通過 UL、CUL、TUV、EAC、CB、FCC、CE、UKCA 等多項國際認證，提供2 年保固服務。

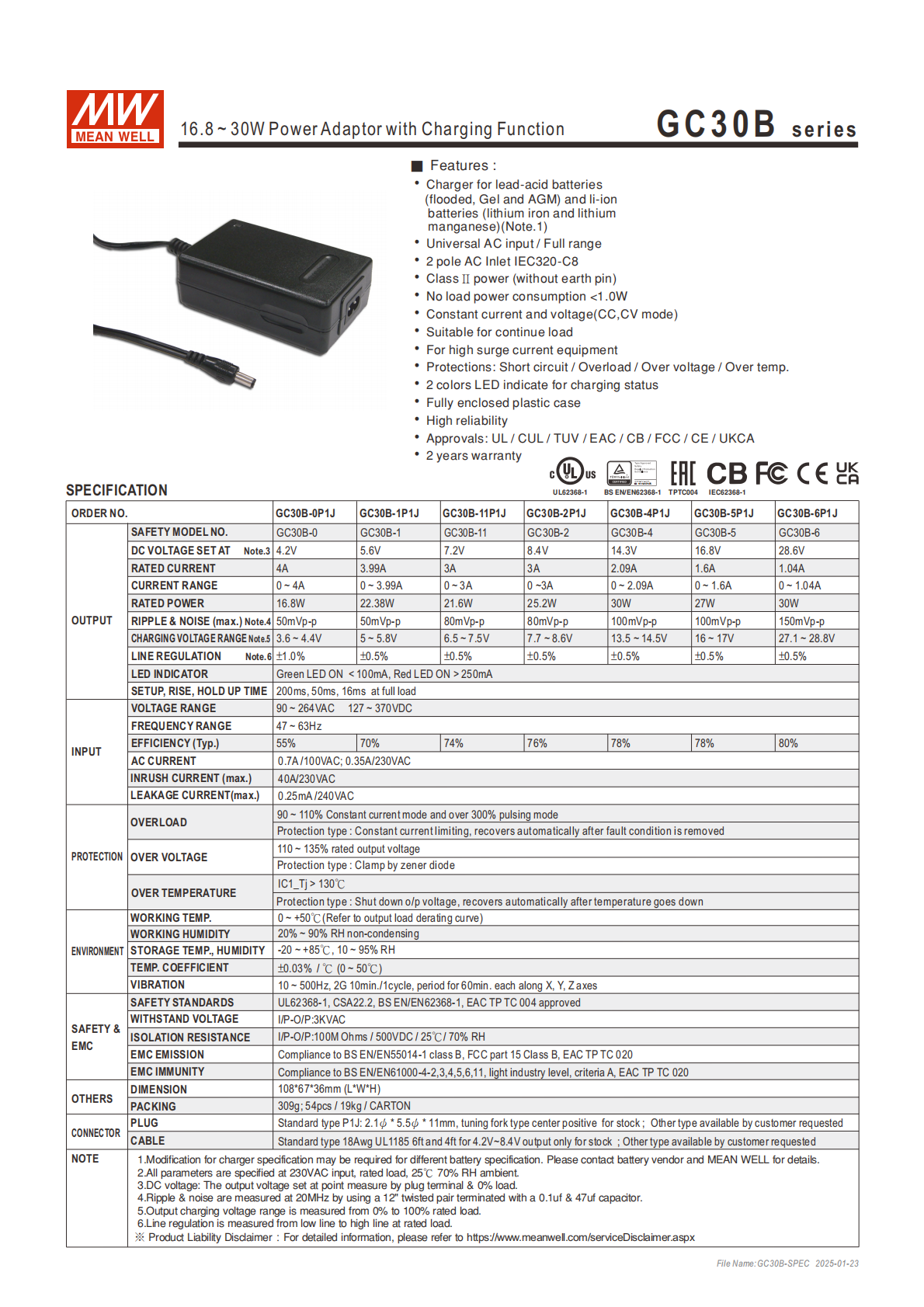

二、電氣核心規格
該系列含 7 款核心型號，輸出直流電壓、電流、功率等參數差異化設計，關鍵輸出規格如下表：
| 安規型號 | 輸出直流電壓 (V) | 額定電流 (A) | 額定功率 (W) | 紋波與噪聲 (mVp-p, 最大) | 充電電壓范圍 (V) |
|---|---|---|---|---|---|
| GC30B-0 | 4.2 | 4 | 16.8 | 50 | 3.6~4.4 |
| GC30B-1 | 5.6 | 3.99 | 22.38 | 50 | 5~5.8 |
| GC30B-11 | 7.2 | 3 | 21.6 | 80 | 6.5~7.5 |
| GC30B-2 | 8.4 | 3 | 25.2 | 80 | 7.7~8.6 |
| GC30B-4 | 14.3 | 2.09 | 30 | 100 | 13.5~14.5 |
| GC30B-5 | 16.8 | 1.6 | 27 | 100 | 16~17 |
| GC30B-6 | 28.6 | 1.04 | 30 | 150 | 27.1~28.8 |
其余通用電氣參數：
輸入：電壓范圍90~264VAC/127~370VDC，頻率范圍47~63Hz；
線性調整率：±0.5%~±1.0%（依型號）；
啟動 / 上升 / 保持時間：200ms/50ms/16ms（滿載時）；
交流電流：0.7A/100VAC、0.35A/230VAC；
浪涌電流：最大40A/230VAC；
漏電流：最大0.25mA/240VAC；
效率：Typ.55%~80%（依型號遞增）。
三、多重保護功能
產品配備全方位保護機制，且異常條件解除后均支持自動恢復（除過溫臨時關閉外）：
過負載保護：90%~110% 定電流模式，超過 300% 脈沖模式，采用定電流限制保護；
過電壓保護：二極管鉗位，保護閾值為額定輸出電壓的110%~135%；
過溫度保護：當 IC1 結溫 **>130℃** 時關閉輸出，溫度下降后自動恢復；
同時支持短路保護，保障設備與適配器安全。
四、環境工作參數
工作溫度：0 ~ +50 ℃（需參考負載減額曲線）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-20 ~ +85 ℃、10 ~ 95% RH（0 ~ 50 ℃環境）；
溫度系數：± 0.03% / ℃；
耐振動：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。

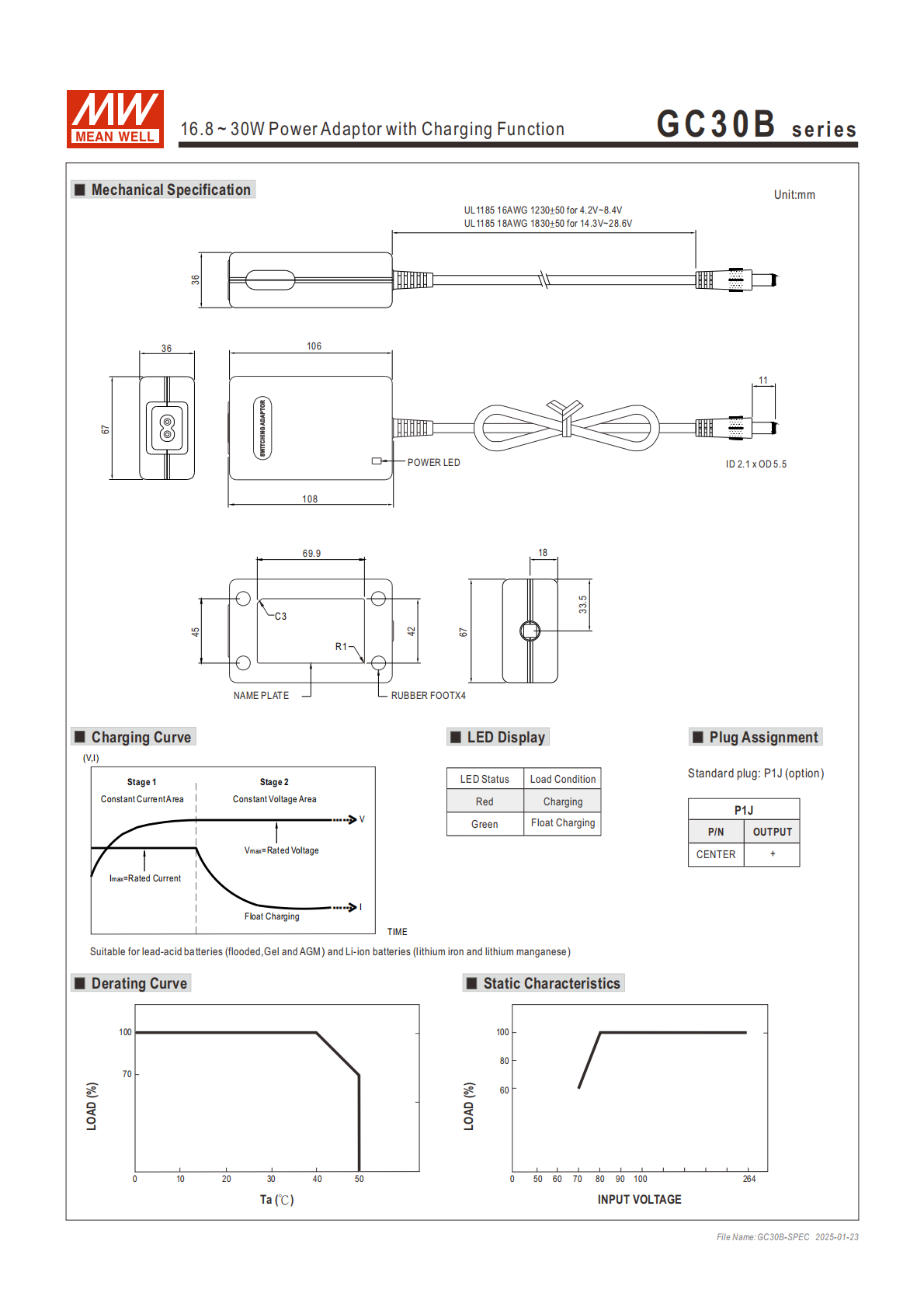

五、物理與包裝配件
機身尺寸：1086736mm（LWH）；
包裝規格：單臺重量309g，整箱54pcs/19kg；
連接器：標準型為 P1J（2.1ψ5.5ψ11mm），音叉型中心為正極，其他型號可按客戶需求訂制；
配線：標準型為18Awg UL1185 6ft（3V 規格為 5ft），支持客戶訂制。
六、電磁兼容與安規認證
安全規范：符合UL62368-1、CSA22.2、BS EN/EN62368-1、EAC TP TC 004；
耐壓：輸入 - 輸出3KVAC；
絕緣阻抗：輸入 - 輸出100M Ohms / 500VDC（25℃ 70%RH）；
電磁干擾 (EMI)：符合 BS EN/EN55014-1 class B、FCC part 15 Class B、EAC TP TC 020；
電磁耐受 (EMS)：符合 BS EN/EN61000-4-2/3/4/5/6/11 A 級輕工業標準、EAC TP TC 020。
七、充電相關設計
充電曲線：分三階段，定電流區域（第 1 階段）→定電壓區域（第 2 階段）→浮充電，Vmax 為額定電壓，Imax 為額定電流；
LED 狀態指示：紅色 LED 亮（>250mA） 表示充電中，綠色 LED 亮（<100mA） 表示浮充電；
充電電壓范圍：隨型號不同覆蓋 3.6~4.4V 至 27.1~28.8V，測量為額定負載 0%~100% 區間。
八、其他說明
不同電池規格可能需修改充電器參數，詳情可咨詢明緯；
未特別說明時，所有規格均在230VAC 輸入、額定負載、25℃ 70% RH 環境下測量；
紋波、噪聲、線性調整率等參數均有標準化測量方法（見文檔備注）；
產品有專屬全球交易品項識別碼，可通過明緯官網查詢。
關鍵問題
問題：GC30B 系列電源適配器的輸出功率覆蓋范圍是多少，哪幾款型號能達到 30W 額定功率？答案：輸出功率覆蓋16.8~30W；達到 30W 額定功率的型號為安規型號GC30B-4（14.3V/2.09A）和GC30B-6（28.6V/1.04A）。
問題：GC30B 系列的 LED 指示燈如何區分充電狀態，對應的電流閾值分別是多少？答案：通過紅、綠雙色 LED 區分，紅色 LED 亮起表示處于充電中狀態，對應充電電流 **>250mA**；綠色 LED 亮起表示處于浮充電狀態，對應充電電流 **<100mA**。
問題：GC30B 系列具備哪些保護功能，過溫度保護的觸發條件和恢復機制是什么？答案：具備短路、過負載、過電壓、過溫度四重保護功能；過溫度保護的觸發條件為 IC1 的結溫 **>130℃，觸發后會直接關閉輸出電壓，當設備溫度下降至安全范圍后，適配器會自動恢復 ** 輸出。
