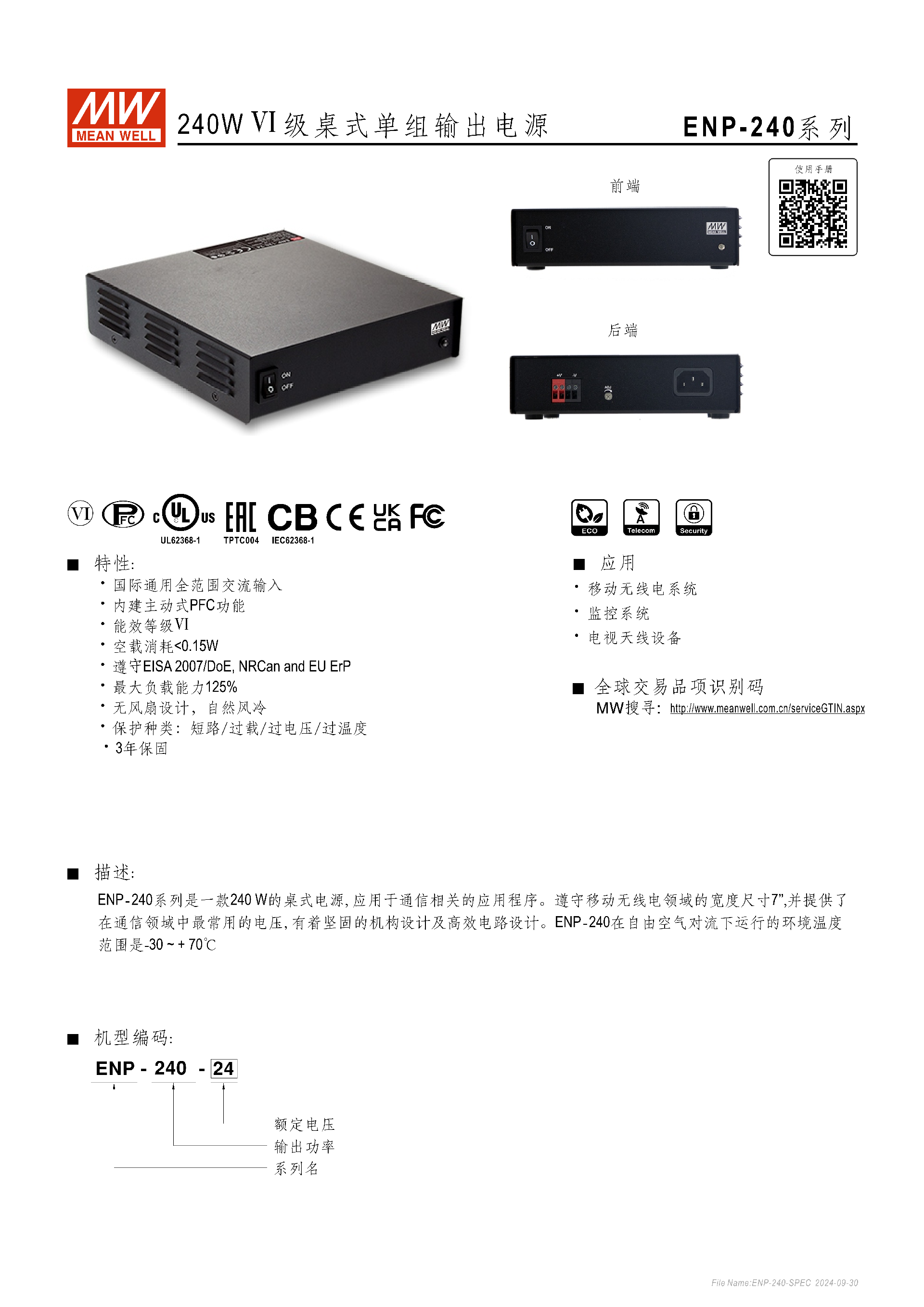

ENP-240 系列是明緯推出的240W Ⅵ 級桌式單組輸出電源，適配移動無線電、監控系統等通信類應用，具備國際通用全范圍交流輸入、內建主動式 PFC、無風扇自然風冷設計，擁有短路 / 過載等多重保護且可自動恢復，工作溫度達 - 30~+70℃，提供 12V/24V/48V 等輸出規格，峰值負載能力達125% 且可持續 3 秒，空載消耗 **<0.15W**，通過 IEC62368-1 等多項認證，MTBF 值最低 1573.4K hrs，享有3 年保固，機身尺寸為19217845.5mm，機構設計堅固且適配通信領域 7?寬度尺寸要求。
ENP-240 系列是明緯研發的240W Ⅵ 級桌式單組輸出電源，主打通信相關應用，嚴格遵循移動無線電領域 7?寬度尺寸設計，擁有堅固機構與高效電路，為全球交易品項，享有3 年保固服務，核心適配移動無線電系統、監控系統、電視天線設備等場景。
二、核心產品特性
能效與輸入：國際通用全范圍交流輸入，內建主動式 PFC 功能，能效等級 Ⅵ，空載消耗 **<0.15W**，遵守 EISA 2007/DoE、NRCan 和 EU ErP 標準；
負載能力：最大負載能力 125%，峰值電流 / 功率可持續3 秒，負載異常移除后可自動恢復；
散熱設計：無風扇自然風冷，依靠自由空氣對流運行；
保護功能：具備短路、過載、過電壓、過溫度四重保護，不同保護對應恒流限制 / 關斷輸出等模式，除過壓為重啟恢復外，其余保護在異常移除后均可自動恢復；
環境適應性：工作溫度范圍 **-30 ~ +70℃**，耐振動、寬溫濕度適應，海拔超 2000 米有明確溫降要求。

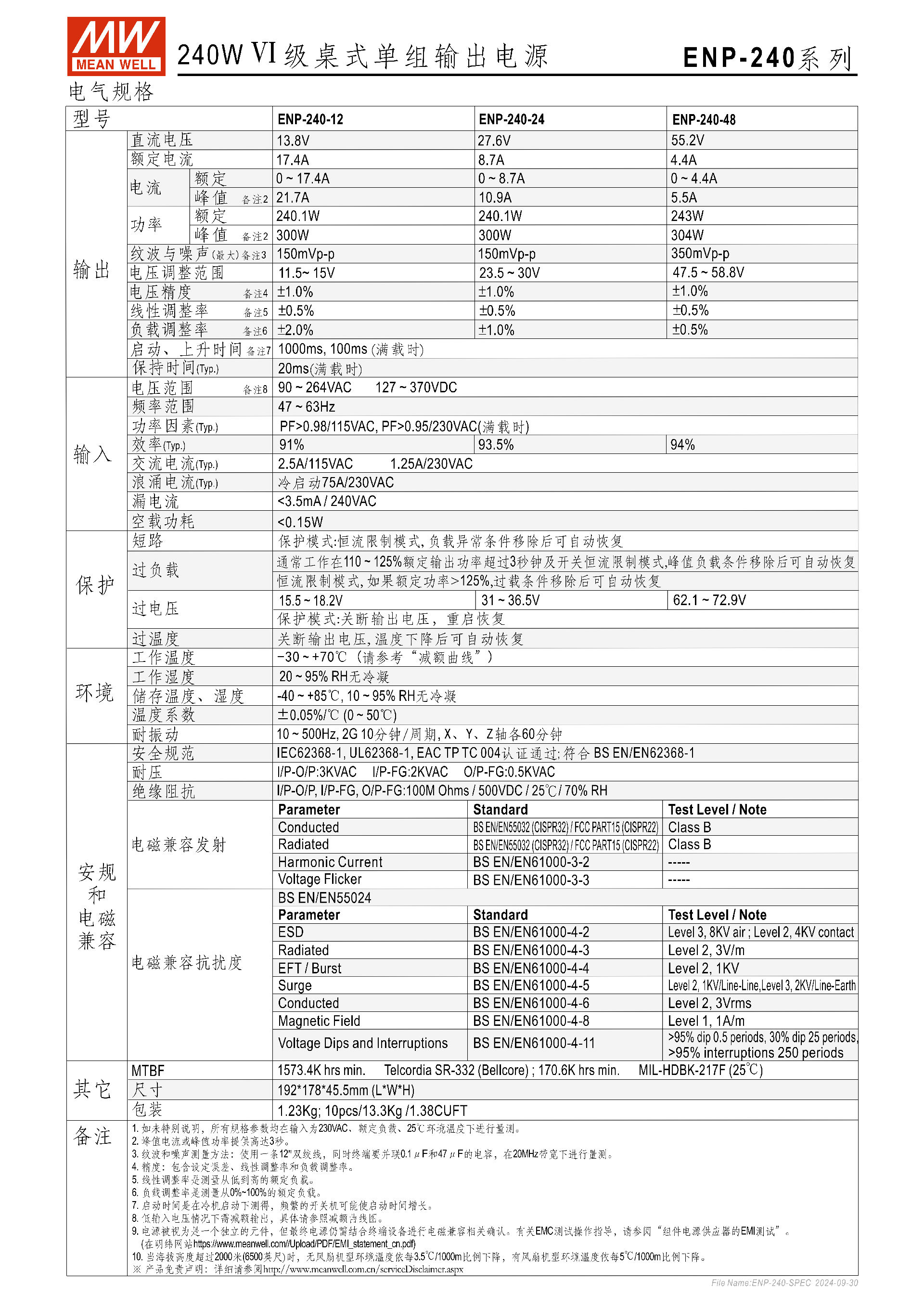

三、核心電氣規格
該系列分ENP-240-12、ENP-240-24、ENP-240-48三款型號，核心輸出 / 輸入?yún)?shù)如下表：
| 參數類別 | ENP-240-12 | ENP-240-24 | ENP-240-48 | 通用輸入?yún)?shù) |
|---|---|---|---|---|
| 直流額定電壓 | 13.8V | 27.6V | 55.2V | 輸入電壓：90~264VAC/127~370VDC |
| 額定電流 | 17.4A | 8.7A | 4.4A | 頻率范圍：47~63Hz |
| 峰值電流 | 21.7A | 10.9A | 5.5A | 功率因素：PF>0.98/115VAC、PF>0.95/230VAC（滿載） |
| 額定功率 | 240.1W | 240.1W | 243W | 效率（Typ.）：91%、93.5%、94% |
| 峰值功率 | 300W | 300W | 304W | 浪涌電流：冷啟動 75A/230VAC |
| 電壓調整范圍 | 11.5~15V | 23.5~30V | 47.5~58.8V | 漏電流：<3.5mA / 240VAC |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% | 保持時間（Typ.）：1000ms/100ms（滿載） |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 350mVp-p | 啟動時間（滿載）：20ms |
| 過壓保護值 | 15.5~18.2V | 31~36.5V | 62.1~72.9V | 線性 / 負載調整率：±0.5%~±1.0% |
其他電氣保護規則：
短路：恒流限制模式，異常移除后自動恢復；
過載：110~125% 額定功率超 3 秒觸發恒流限制，>125% 時同樣觸發，異常移除后自動恢復；
過壓：關斷輸出電壓，需重啟恢復；
過溫：關斷輸出電壓，溫度下降后自動恢復。
四、環境與可靠性參數
溫濕度：工作濕度20 ~ 95% RH 無冷凝，儲存溫濕度 **-40 ~ +85℃/10 ~ 95% RH 無冷凝 **，溫度系數 **±0.05%/℃ (0 ~ 50℃)**；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
海拔減額：超 2000 米（6500 英尺），無風扇機型每 1000 米環境溫度下降 3.5℃；
可靠性（MTBF）：Telcordia SR-332 標準下最低 1573.4K hrs，MIL-HDBK-217F（25℃）標準下最低 170.6K hrs。
五、安全與電磁兼容
安全規范：通過IEC62368-1、UL62368-1、EAC TP TC 004、BS EN/EN62368-1認證；
耐壓 / 絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH；
EMC 發射：符合 BS EN/EN55032（CISPR32）、FCC PART15 等標準，輻射 / 傳導 / 諧波電流等均達 Class B；
EMC 抗擾度：ESD、輻射、EFT / 浪涌等均達對應等級，電壓驟降 / 中斷測試滿足 > 95% dip 0.5 periods 等要求。
六、物理與安裝參數
機身尺寸：19217845.5mm (LWH)，機殼型號 252，公差 ±1mm；
重量：?jiǎn)螜C(jī)1.23Kg，10pcs 整包裝13.3Kg，包裝體積1.38CUFT；
端子連接：TB1 引腳 1/2 為 - V、3/4 為 + V，需使用0.5-4.0 mm2(12~20AWG)電線，推薦剝皮長度 9mm，螺絲扭矩4.0 lb-inch(0.4~0.5Nm)；
減額要求：負載率隨環境溫度升高、輸入電壓偏離額定值而降低，具體參考產品減額曲線；低輸入電壓下需減額輸出。
七、重要備注
未特別說明時，所有參數在 **230VAC、額定負載、25℃** 下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下檢測；
電源為獨立元件，最終需結合終端設備完成 EMC 確認；
頻繁開關機會增加電源啟動時間。
關鍵問題
問題 1：ENP-240 系列三款型號的核心輸出參數（額定 / 峰值）有哪些，差異點是什么？
答案：該系列分 12V/24V/48V 三款型號，ENP-240-12 額定 13.8V/17.4A/240.1W、峰值 21.7A/300W；ENP-240-24 額定 27.6V/8.7A/240.1W、峰值 10.9A/300W；ENP-240-48 額定 55.2V/4.4A/243W、峰值 5.5A/304W。差異點主要體現在輸出電壓 / 電流值、額定 / 峰值功率微差、紋波噪聲（48V 款為 350mVp-p，其余兩款為 150mVp-p）、電壓精度（12V 款為 ±2.0%，其余兩款為 ±1.0%）及過壓保護閾值的不同。
問題 2：ENP-240 系列的保護功能包含哪些，各保護模式的觸發條件和恢復方式有何不同？
答案：包含短路、過載、過電壓、過溫度四重保護。①短路：觸發無功率閾值，恒流限制模式，異常移除后自動恢復；②過載：110~125% 額定功率超 3 秒或 > 125% 額定功率時觸發，恒流限制模式，異常移除后自動恢復；③過電壓：達到對應型號閾值（12V/24V/48V 款分別為 15.5~18.2V/31~36.5V/62.1~72.9V）時觸發，關斷輸出電壓，需手動重啟恢復；④過溫度：溫度超標時觸發，關斷輸出電壓，溫度下降至正常范圍后自動恢復。
問題 3：ENP-240 系列在環境適應性和安裝使用上有哪些關鍵注意事項？
答案：①環境適應性：工作溫度 - 30~+70℃，海拔超 2000 米時每 1000 米環境溫度需降 3.5℃；低輸入電壓下需按減額曲線減額輸出；儲存 / 工作均要求無冷凝，頻繁開關機會增加啟動時間。②安裝使用：端子連接需用 0.5-4.0 mm2 電線，剝皮 9mm、螺絲扭矩 0.4~0.5Nm；紋波噪聲檢測有專用接線和電容配置要求；電源為獨立元件，需結合終端設備完成 EMC 確認；未特別說明時，參數測量基準為 230VAC、額定負載、25℃
