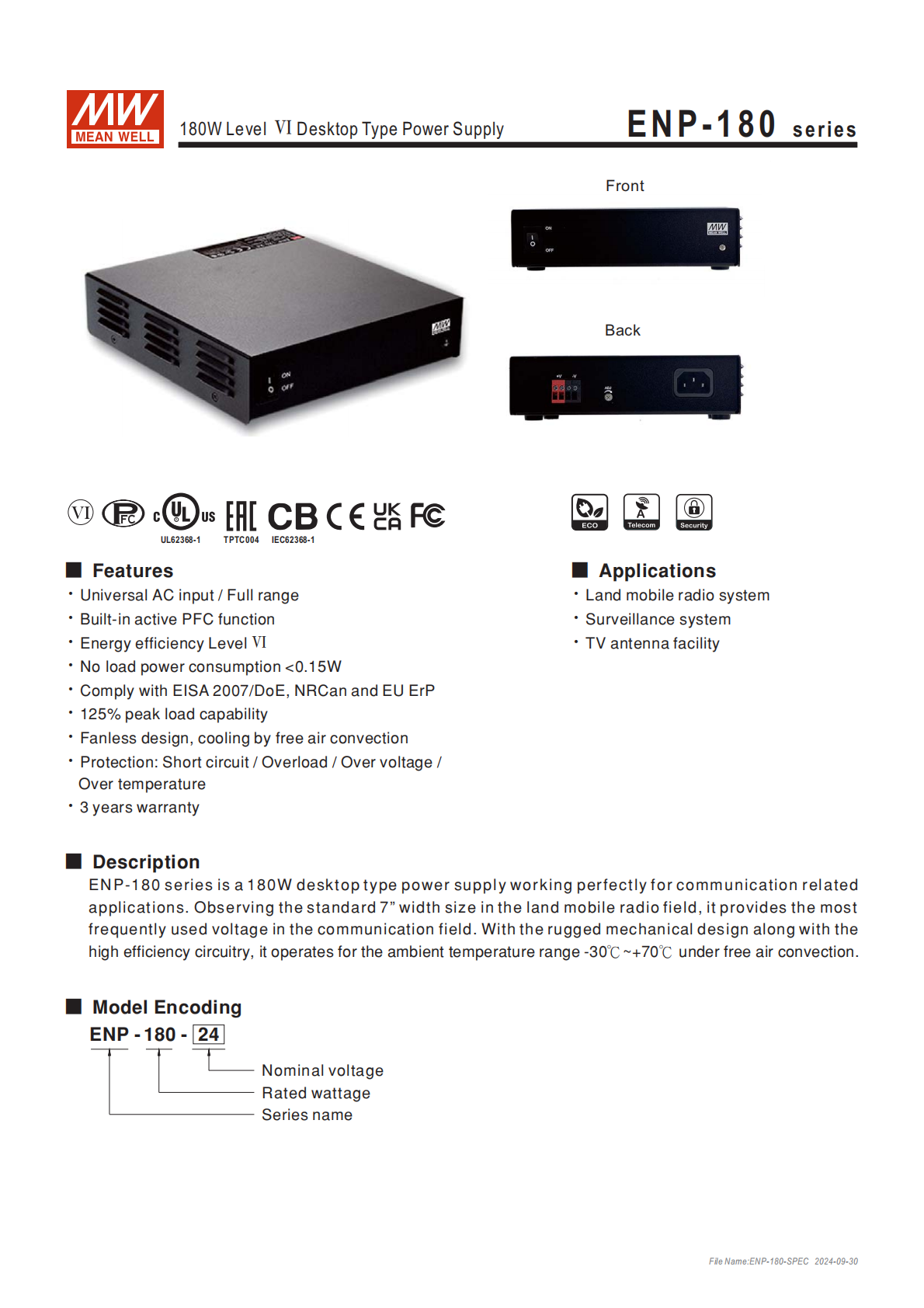

ENP-180 系列是明緯推出的180W Ⅵ 級桌式單組輸出電源，具備國際通用全范圍交流輸入、內建主動式 PFC 功能，空載消耗 < 0.15W，無風扇自然風冷設計，擁有短路 / 過載 / 過電壓 / 過溫度四重保護且故障移除后可自動恢復，適配 - 30~+70℃工作溫度，提供 12V/24V/48V 三種額定電壓版本，峰值負載能力達 125%（持續 3 秒），通過 IEC62368-1 等多項認證，適用于移動無線電、監控系統等通信相關場景，享有3 年保固，機身尺寸為 19217845.5mm，采用端子 TB1 接線設計，電氣與電磁兼容性能優異。
產品定位：ENP-180 系列為明緯生產的180W Ⅵ 級桌式單組輸出電源，主打通信相關應用，遵循移動無線電領域 7 英寸寬度尺寸設計，機構堅固、電路高效。
核心特性：支持國際通用全范圍交流輸入，內建主動式 PFC 功能；能效達 Ⅵ 級，空載消耗 < 0.15W，遵守 EISA 2007/DoE、NRCan 和 EU ErP 標準；無風扇自然風冷，最大負載能力 125%（峰值持續 3 秒）；提供3 年保固。
應用場景：移動無線電系統、監控系統、電視天線設備等通信類場景。
工作環境：自由空氣對流下工作溫度 - 30~+70℃（需參考減額曲線），海拔超 2000 米時環境溫度按 3.5℃/1000m 比例下降。
二、核心電氣規格

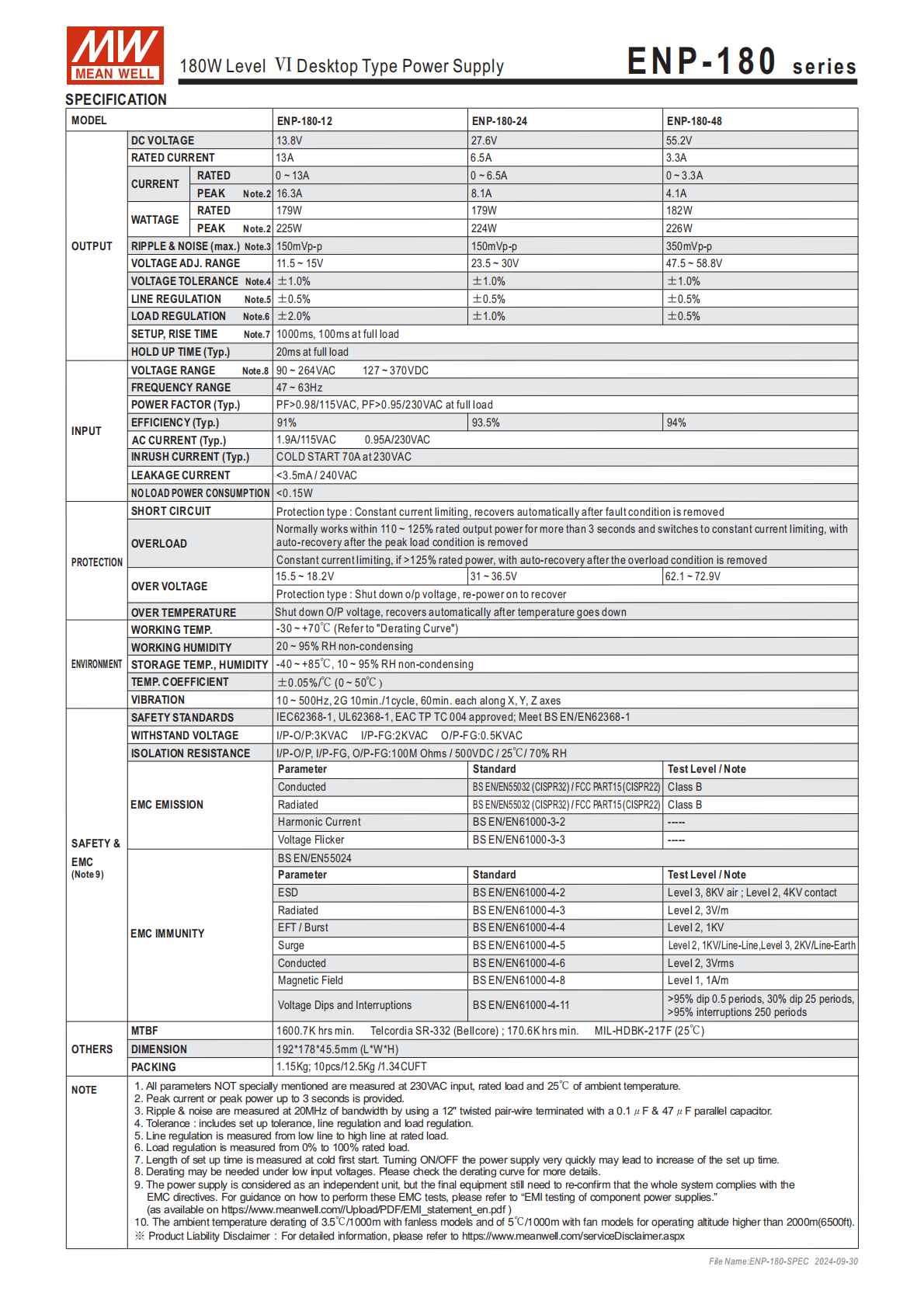

該系列分ENP-180-12、ENP-180-24、ENP-180-48三個型號，核心電氣參數如下表：
| 規格項 | ENP-180-12 | ENP-180-24 | ENP-180-48 |
|---|---|---|---|
| 直流額定電壓 | 13.8V | 27.6V | 55.2V |
| 額定電流 | 13A | 6.5A | 3.3A |
| 電流范圍 | 0~13A | 0~6.5A | 0~3.3A |
| 峰值電流 | 16.3A | 8.1A | 4.1A |
| 額定功率 | 179W | 182W | 179W |
| 峰值功率 | 224W | 225W | 226W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 350mVp-p |
| 電壓調整范圍 | 11.5~15V | 23.5~30V | 47.5~58.8V |
| 電壓精度 | ±2.0% | ±0.5% | ±0.5% |
| 過電壓保護值 | 15.5~18.2V | 31~36.5V | 62.1~72.9V |
通用輸入?yún)?shù)：
輸入電壓：90~264VAC、127~370VDC；頻率 47~63Hz
功率因素：PF>0.98（115VAC）、PF>0.95（230VAC）
典型效率：91%（12V）、93.5%（24V）、94%（48V）
交流輸入電流：1.9A/115VAC、0.95A/230VAC
浪涌電流：冷啟動 70A/230VAC；漏電流 < 3.5mA/240VAC
啟動 / 保持時間：滿載啟動 20ms~1000ms，保持時間 100ms（滿載）
三、保護功能
全系列配備四重保護，故障移除后具備自動恢復特性，具體如下：
短路保護：恒流限制模式，負載異常移除后自動恢復。
過載保護：110~125% 額定功率時恒流限制；>125% 時關斷輸出，過載條件移除后自動恢復。
過電壓保護：關斷輸出電壓，需重啟恢復。
過溫度保護：關斷輸出電壓，溫度下降至正常后自動恢復。
四、環境與可靠性參數
環境參數：工作濕度 20~95% RH（無冷凝）；儲存溫度 - 40~+85℃、濕度 10~95% RH（無冷凝）；溫度系數 ±0.05%/℃（0~50℃）。
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
MTBF（平均無故障時間）：≥1600.7K hrs（Telcordia SR-332 標準）；≥170.6K hrs（MIL-HDBK-217F 標準，25℃）。
五、認證與電磁兼容
安全規范：通過IEC62368-1、UL62368-1、EAC TP TC 004認證。
耐壓與絕緣：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC；絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）。
電磁兼容 - 發射：符合 BS EN/EN55032（CISPR32）、FCC PART15（CISPR22），傳導 / 輻射均為 Class B；諧波電流符合 EN61000-3-2，電壓閃爍符合 EN61000-3-3。
電磁兼容 - 抗擾度：符合 EN61000 系列標準，ESD 達 Level3（8KV 空氣）/Level2（4KV 接觸），浪涌達 Level2（1KV 線對線）/Level3（2KV 線對地）等。
六、物理與安裝規格
機身尺寸：19217845.5mm（LWH），公差 ±1mm；單機重量1.15Kg，包裝為 10pcs/12.5Kg/1.38CUFT。
端子設計：采用 TB1 端子，引腳 1/2 為 + V、引腳 3/4 為 - V。
接線要求：使用0.5-4.0 mm2（12~20AWG）電線，推薦剝線長度 9mm，螺絲扭矩4.0 lb-inch（0.4~0.5Nm）。
七、重要備注
未特別說明時，參數均在 230VAC 輸入、額定負載、25℃環境下測量。
低輸入電壓時需按減額曲線減額輸出，海拔超 2000 米需按比例降低工作溫度。
電源為獨立元件，最終需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（產品性能與應用）：ENP-180 系列電源的核心優勢是什么，適配哪些核心應用場景？
答案：核心優勢為能效達 Ⅵ 級、空載消耗 < 0.15W，內建主動式 PFC 功能，國際通用全范圍交流輸入；無風扇自然風冷設計，適配 - 30~+70℃寬溫工作環境；具備 125% 峰值負載能力（持續 3 秒），四重保護且自動恢復，機構堅固并遵循通信領域尺寸規范；通過多項國際認證，MTBF 值高、可靠性強。核心應用場景為移動無線電系統、監控系統、電視天線設備等通信相關領域。
問題 2（電氣參數與使用）：ENP-180 系列各型號的額定 / 峰值功率、電流參數如何，峰值負載的使用限制是什么？
答案：系列分 12V/24V/48V 三個型號，ENP-180-12 額定 179W/13A、峰值 224W/16.3A；ENP-180-24 額定 182W/6.5A、峰值 225W/8.1A；ENP-180-48 額定 179W/3.3A、峰值 226W/4.1A。峰值負載（125% 額定功率 / 電流）僅可持續 3 秒，為短期過載適配設計，不可長期在峰值狀態下工作。
問題 3（安裝與環境限制）：ENP-180 系列電源的接線與安裝有哪些硬性要求，環境使用上有哪些關鍵限制？
答案：接線安裝要求：使用 TB1 端子接線（1/2 腳 + V、3/4 腳 - V），電線橫截面積需為 0.5-4.0 mm2（12~20AWG），剝線長度 9mm，端子螺絲扭矩控制在 0.4~0.5Nm（4.0 lb-inch）。環境使用限制：1. 工作溫度為 - 30~+70℃，低輸入電壓時需按減額曲線減額輸出；2. 海拔高度超過 2000 米時，無風扇設計的該系列需按3.5℃/1000m比例降低工作環境溫度；3. 工作 / 儲存濕度均要求無冷凝，分別為 20~95% RH、10~95% RH。
