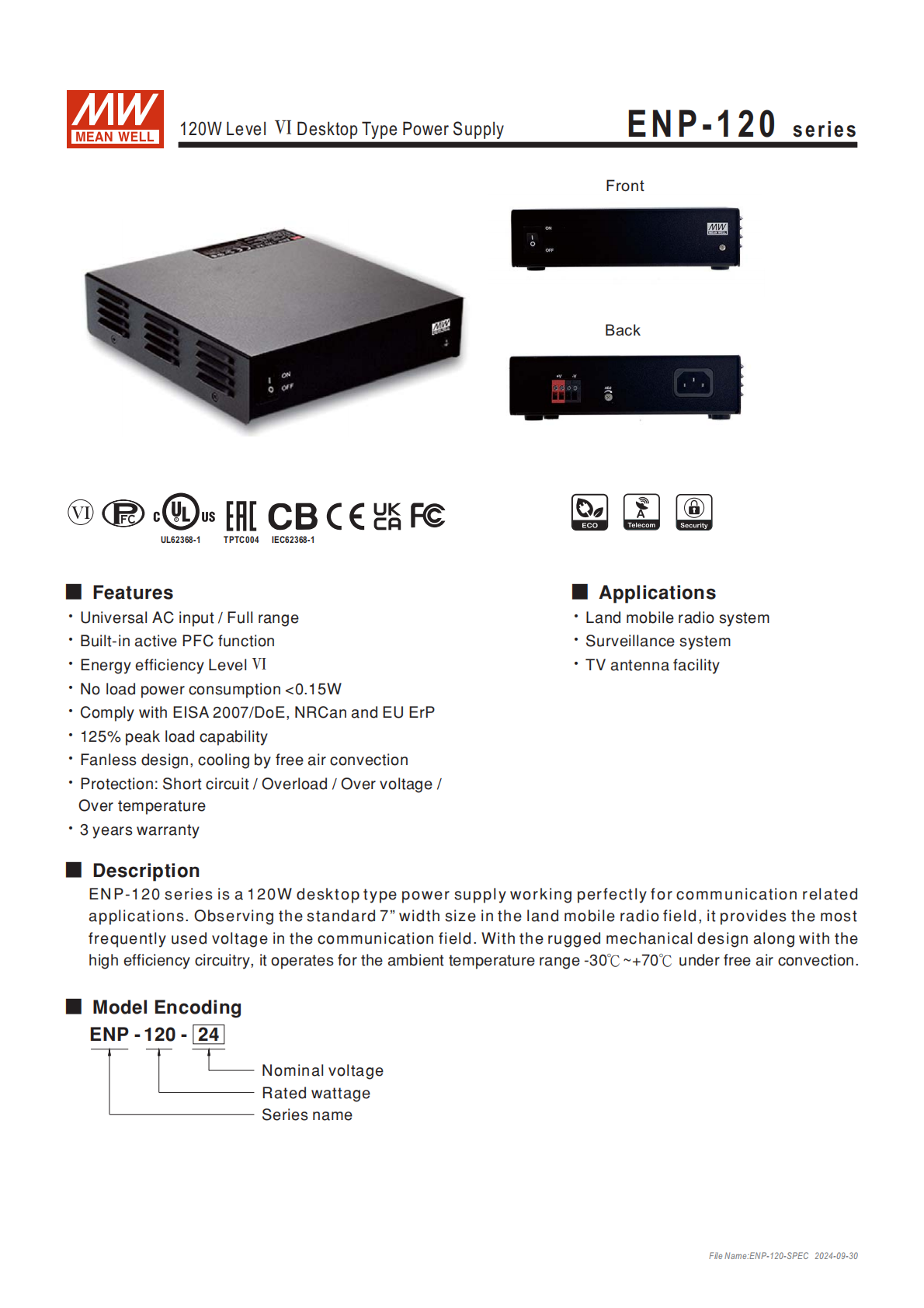

明緯 ENP-120 系列是 120W 桌式單組輸出電源，適配移動無線電、監控系統等通信相關應用，具備國際通用 90~264VAC 全范圍交流輸入、內建主動式 PFC 功能，能效達 Ⅵ 等級，空載功耗 < 0.15W，無風扇自然風冷設計，可在 **-30~+70℃** 環境溫度下自然對流運行，擁有短路 / 過負載等多重保護，最大負載能力 125% 且峰值負載可維持 3 秒，提供 12V、24V、55.2V 三種額定電壓版本，機殼型號 252A，享有3 年保固，同時符合 UL62368-1、IEC62368-1 等國際認證標準。
一、產品基礎概況
產品定位：明緯 ENP-120 系列為120W 桌式單組輸出電源，專為通信相關應用設計，適配移動無線電、監控系統、電視天線設備等場景，遵守移動無線電領域 7?寬度尺寸規范。
認證與保固：符合UL62368-1、IEC62368-1、CCC等國際認證標準，為全球交易品項，享有3 年保固服務。
包裝規格：單臺重量0.98Kg，整箱 10 臺裝，總重 10.8Kg，體積 1.38CUFT。
二、核心產品特性
電氣核心特性：支持90~264VAC 國際通用全范圍交流輸入，內建主動式 PFC 功能，能效等級達Ⅵ 級，空載功耗 **<0.15W**，遵守 EISA 2007/DoE、NRCan 和 EU ErP 標準。
負載與運行：最大負載能力125%，峰值負載（110~125% 額定功率）可維持超 3 秒鐘，移除后可自動恢復；采用無風扇自然風冷設計，自由空氣對流下運行環境溫度范圍 **-30 ~ +70℃**。
保護機制：具備短路、過負載、過電壓、過溫度四重保護，過負載時觸發開關恒流限制模式。
環境適應性：耐溫濕度范圍 **-40 ~ +85℃、10 -95% RH 無冷凝 **；海拔超 2000 米時，環境溫度按3.5℃/1000m比例降額。
三、關鍵電氣規格
下表為 ENP-120 系列各額定電壓版本核心參數，未特別說明則為230VAC 輸入、額定負載、25℃環境下的測量值：

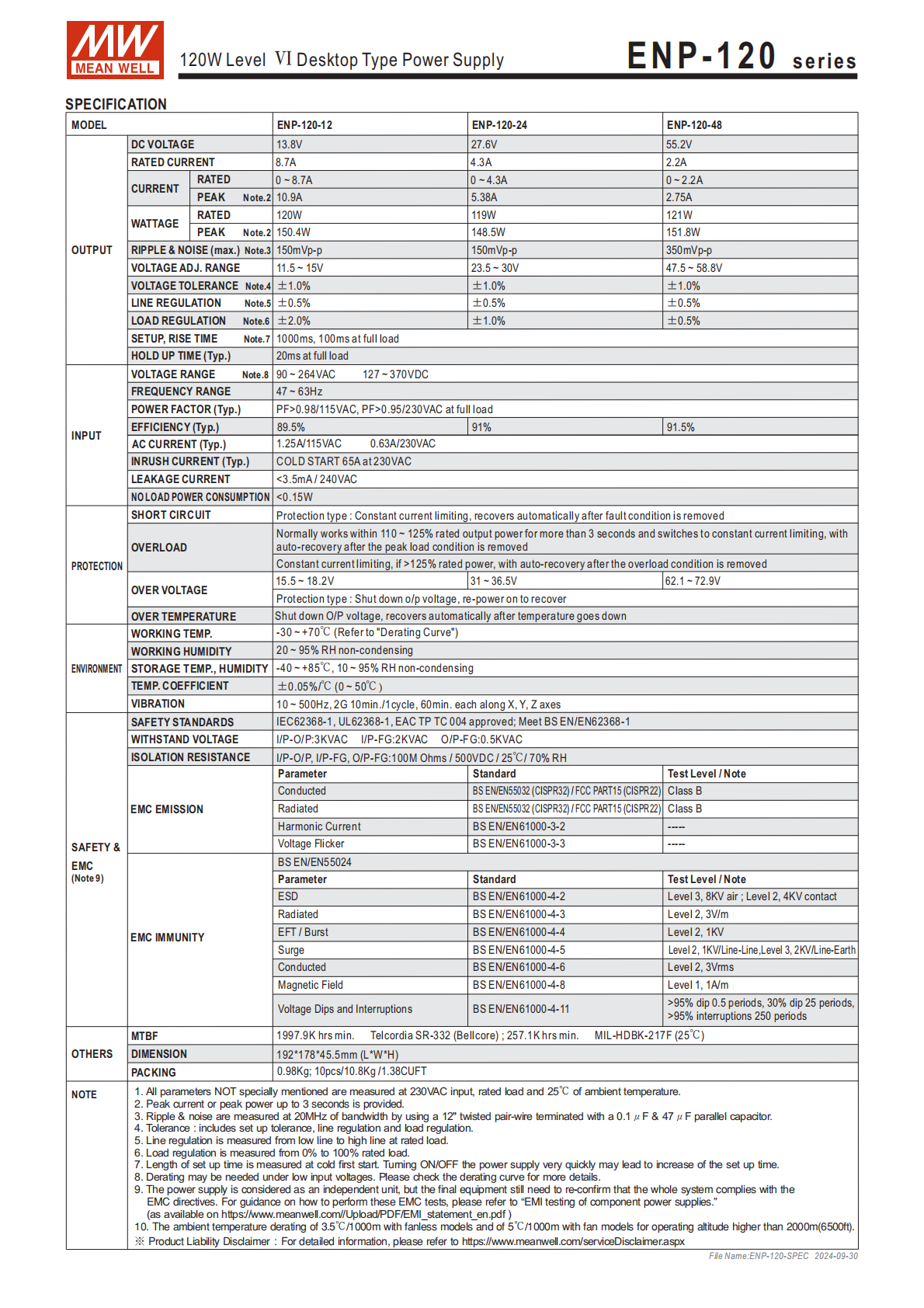

| 規格項 | ENP-120-12 | ENP-120-24 | ENP-120-55.2 | 通用說明 |
|---|---|---|---|---|
| 額定輸出電流 | 8.7A | 4.3A | 2.2A | - |
| 峰值輸出電流 | 5.38A | - | - | 可持續 3 秒 |
| 額定輸出功率 | 119W | 121W | - | 接近 120W 額定值 |
| 峰值輸出功率 | 148.5W | 150.4W | - | 最大負載 125% 對應 |
| 紋波噪聲 | 150mVp-p | - | - | 20MHz 帶寬下測量 |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% | 通用標準 |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | 低到高額定負載測量 |
| 過電壓保護值 | 15.5~18.2V | 31~36.5V | 62.1~72.9V | 超閾值觸發保護 |
| 啟動 / 上升時間 | 1000ms/100ms | 1000ms/100ms | 1000ms/100ms | 滿載狀態下 |
| 功率因素（Typ.） | 89.5% | - | - | 230VAC 輸入條件 |
| 輸入浪涌電流（Typ.） | 0.63A/230VAC | - | - | - |
其他通用電氣規格：頻率范圍適配 60Hz，保持時間典型值 1000ms，漏電流無明確標注具體數值。
四、機構尺寸與接線規范
機殼參數：機殼型號252A，尺寸單位 mm，所有尺寸公差 **±1mm**，核心外觀尺寸含 192、45.5、4.3、178 等關鍵數值。
端子與接線
端子 TB1 引腳定義：1、2 腳為 + V，3、4 腳為 - V；
接線要求：使用橫截面積0.5-4.0 mm2（12~20AWG） 的電線，推薦剝線長度9 mm，接線螺絲扭矩4.0 lb-inch（0.4~0.5Nm）。
機身配備 LED、VR、SWITCH、INLET 等部件，有 FG（保護地）接口。
五、電磁兼容與電路設計
電磁兼容（EMC）
發射特性：傳導符合Class B標準，電壓閃爍無明確標注，電磁兼容相關詳細聲明可參考明緯官網 PDF；
抗擾度：ESD 達Level 3（8KV 空氣）、Level 2（4KV 接觸）；電快速瞬變脈沖群為 Level 2（1KV 線對線）、Level 3（2KV 線對地）；電壓驟降與中斷可耐受 > 95% dip 0.5 周期、30% dip 25 周期。
核心電路：由電磁濾波、整流回路、主動式 PFC 電路、切換電路、整流 / 濾波電路、PWM & PFC 控制電路、啟動電路，以及恒流限制檢測、過載保護電路組成。
特性曲線：提供減額曲線（展示環境溫度、輸入電壓與負載百分比的關系）、靜態特性曲線，為不同工況下的使用提供參考。
六、重要備注說明
峰值電流 / 功率的持續時間為3 秒，紋波噪聲測量帶寬為20MHz；
線性調整率的測量方式為從低負載到高額定負載；
電磁兼容相關詳細內容可查閱明緯官網鏈接：https://www.meanwell.com/UploadPDF/EMI_statement_cn.pdf；
產品免責聲明可參考：http://www.meanwell.com.cn/servicDisClaimNET.BASOX；
安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html。
關鍵問題
問題 1（產品應用與環境適配）：ENP-120 系列電源的適用場景和核心運行環境參數是什么？
答案：適用場景為移動無線電、監控系統、電視天線設備等通信相關領域；核心運行環境為 **-30~+70℃** 自由空氣對流環境，耐溫濕度拓展至 - 40~+85℃、10-95% RH 無冷凝，海拔超 2000 米時每 1000 米環境溫度降 3.5℃，支持 90~264VAC 國際通用全范圍交流輸入，適配 60Hz 頻率。
問題 2（電氣性能與負載能力）：ENP-120 系列電源的負載能力和核心電氣精度參數有哪些？
答案：最大負載能力為125% 額定功率，110~125% 的峰值負載可維持超 3 秒鐘，移除后自動恢復；核心電氣精度為電壓精度 ±1.0%、線性調整率 ±0.5%，空載功耗 < 0.15W，能效達 Ⅵ 等級，230VAC 輸入下功率因素典型值為 89.5%。
問題 3（接線與機構規范）：ENP-120 系列電源的端子接線有哪些硬性規范要求？
答案：端子 TB1 的 1、2 腳為 + V，3、4 腳為 - V；接線需使用0.5-4.0 mm2（12~20AWG） 的電線，電線推薦剝皮長度為9 mm，接線螺絲的扭矩需控制在4.0 lb-inch（0.4~0.5Nm） 范圍內。
