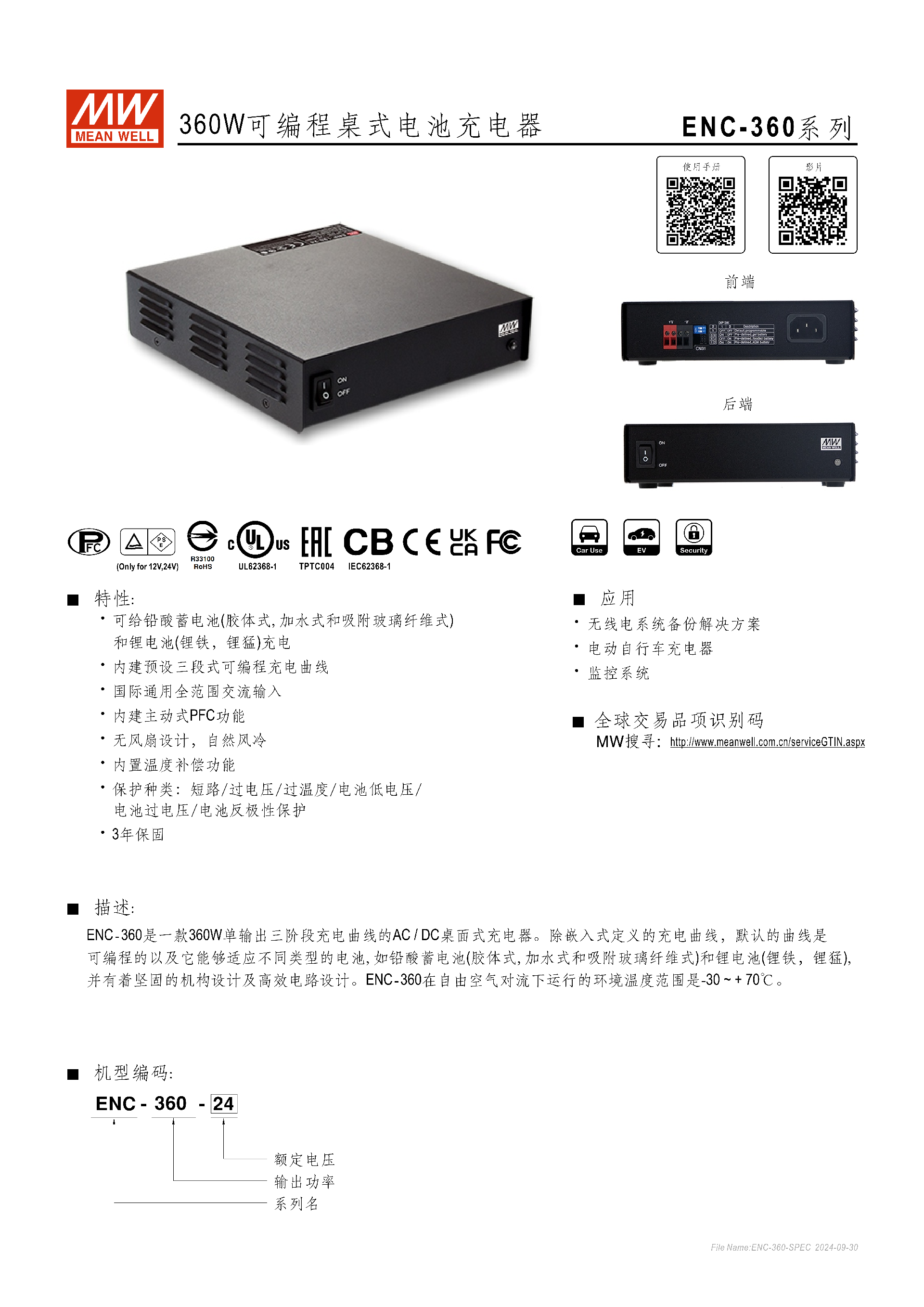

ENC-360 系列是明緯推出的360W 可編程桌式電池充電器，僅適配 12V/24V（文檔亦含 48V 機型參數），支持鉛酸蓄電池（膠體、加水、AGM 式）和鋰電池（鋰鐵、鋰猛）充電，核心為三段式可編程充電曲線，搭配全范圍交流輸入（90~264VAC）、主動式 PFC、無風扇自然風冷及溫度補償功能，具備短路、過壓等多重保護，工作溫度達 **-30~+70℃**，通過 IEC62368-1 等多項認證，MTBF 值最高達 1178.7K hrs，提供 3 年保固，適用于無線電備份、電動自行車、監控系統等場景。
一、產品基礎信息
產品定位：明緯 ENC-360 系列為360W 單輸出三段式充電曲線的 AC/DC 桌面式可編程電池充電器，標注僅適配 12V、24V 電池，文檔同時提供 48V 機型完整參數。
適配電池：支持鉛酸蓄電池（膠體式、加水式、吸附玻璃纖維式 / AGM）、鋰電池（鋰鐵、鋰猛）。
核心優勢：可編程充電曲線、全范圍交流輸入、無風扇自然風冷、多重保護、寬溫工作，機構與電路設計高效堅固。
認證與保固：通過IEC62368-1、UL62368-1、EAC TP TC004、BSMI CNS14336-1等認證；提供3 年保固。
應用場景：無線電系統備份解決方案、電動自行車充電器、監控系統等。

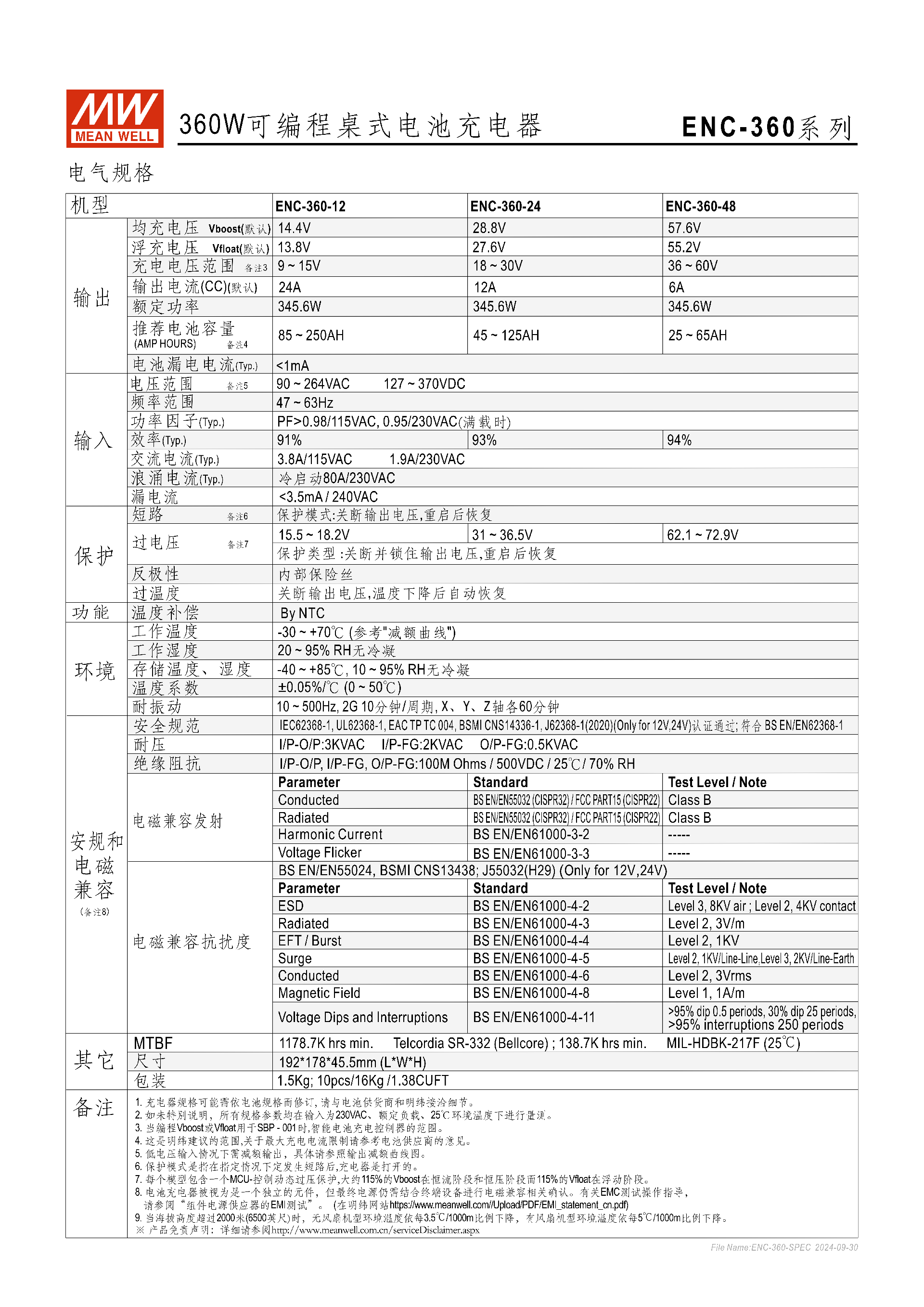

二、核心電氣規格
各機型核心參數統一為額定功率 345.6W，輸入均為90~264VAC/127~370VDC、47~63Hz，具體輸出參數如下表：
| 機型 | 均充電壓（Vboost）默認 | 浮充電壓（Vfloat）默認 | 充電電壓范圍 | 輸出電流（CC）默認 | 推薦電池容量（AH） |
|---|---|---|---|---|---|
| ENC-360-12 | 14.4V | 13.8V | 9~15V | 24A | 85~250 |
| ENC-360-24 | 28.8V | 27.6V | 18~30V | 12A | 45~125 |
| ENC-360-48 | 57.6V | 55.2V | 36~60V | 6A | 25~65 |
其他電氣參數：電池漏電電流 **<1mA**；交流輸入效率 Typ.91%（12/24V）、94%（48V）；浪涌電流冷啟動80A/230VAC；漏電流 **<3.5mA/240VAC**。
三、核心功能與充電設計

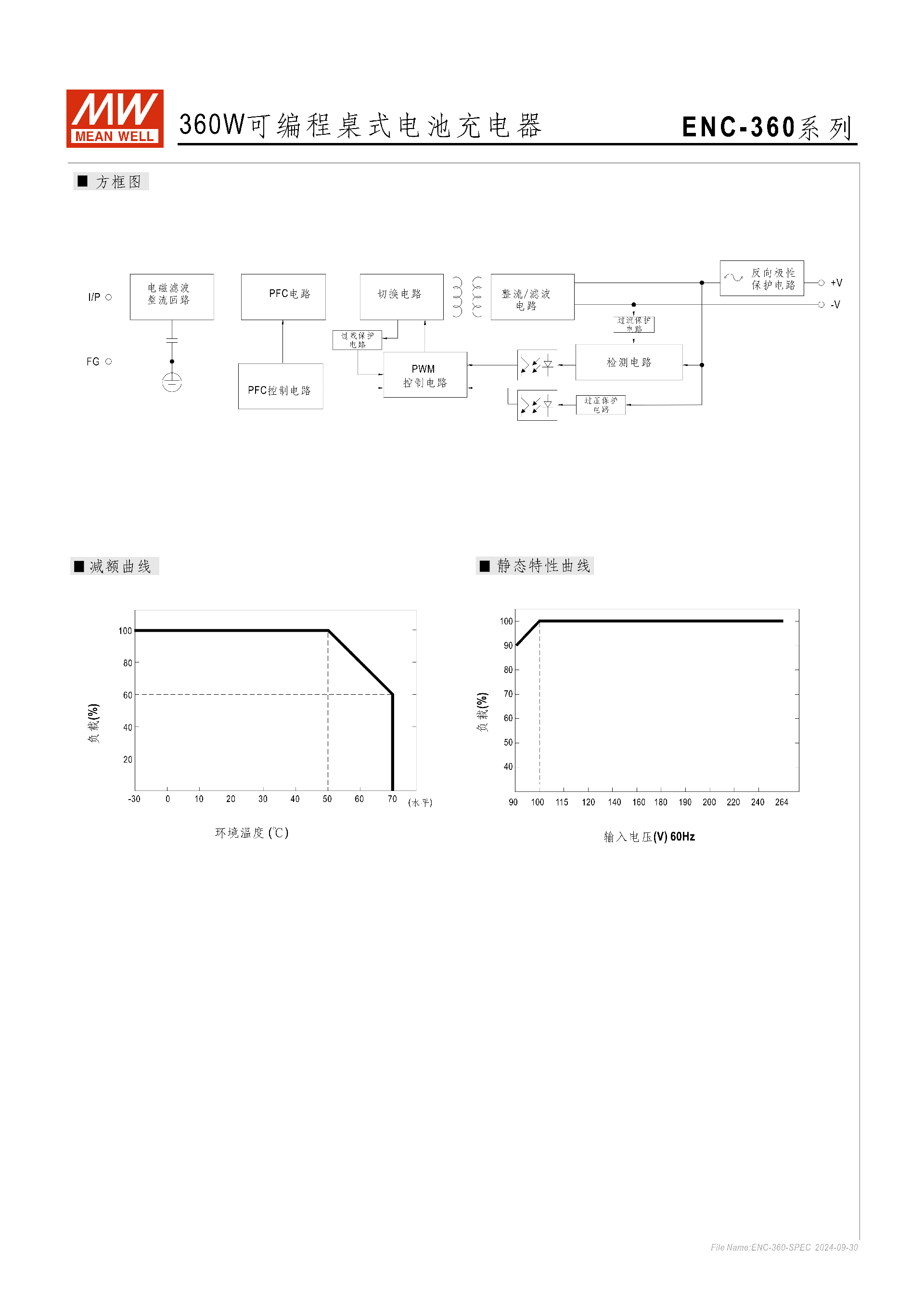

三段式充電曲線：分為恒流（stage1）、恒壓（stage2）、浮充（stage3），默認曲線可編程，同時內置嵌入式預定義曲線，適配不同類型電池；充電電流降至 10% CC 時進入浮充階段。
曲線調節方式
DIP 開關：4 檔切換，分別對應默認可編程、膠體電池、加水電池、AGM 電池預定義曲線；
專業編程：搭配明緯SBP-001 智能電池充電控制器+ 電腦，可自定義 Vboost/Vfloat 參數。
嵌入式預定義曲線：12V/24V/48V 機型各有對應膠體、加水、AGM 電池的專屬 CC/Vboost/Vfloat 參數（如 12V 膠體電池：16A/14V/13.6V）。
狀態指示：橙色 LED表示充電中（1/2 階段），綠色 LED表示浮充（3 階段）。
溫度補償：內置溫度補償功能，溫度系數 **±0.05%/℃（0~50℃）**，搭配 NTC 傳感器線實現溫度監測。
四、保護機制
全系列配備多重保護，各保護模式如下：
短路保護：關斷輸出電壓，重啟后恢復；
過電壓保護：MCU 控制動態保護，為對應階段電壓的 115%，關斷并鎖住輸出，重啟后恢復；過壓保護值 12V (15.5~18.2V)、24V (31~36.5V)、48V (62.1~72.9V)；
過溫度保護：由 NTC 檢測，關斷輸出，溫度下降后自動恢復；
電池反極性保護：內置保險絲，關斷輸出電壓，溫度下降后自動恢復；
額外保護：電池低電壓、電池過電壓保護。
五、環境與物理參數
環境參數
工作溫度：-30~+70℃（海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
存儲溫濕度：-40~+85℃、10~95% RH，無冷凝；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
物理與包裝
尺寸：19217845.5mm(LWH)，公差 ±1mm；
重量：單臺 1.5Kg，10 臺 / 16Kg/1.38CUFT；
端子連接：TB1 引腳 1/2 為 + V、3/4 為 - V，推薦使用 0.5-4.0mm2（12~20AWG）電線，剝線 9mm，螺絲扭矩 0.4~0.5Nm。
可靠性：MTBF 值最小 1178.7K hrs（Telcordia SR-332 標準）、最小 138.7K hrs（MIL-HDBK-217F 標準，25℃）。
六、電磁兼容與安規
耐壓與絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗均為100M Ohms / 500VDC / 25℃ / 70%RH。
電磁兼容發射：傳導 / 輻射均符合 BS EN/EN55032 等標準，為Class B等級；諧波電流、電壓閃爍符合對應國標。
電磁兼容抗擾度：ESD（8KV 空氣 / 4KV 接觸）、輻射（3V/m）、浪涌（1KV 線對線 / 2KV 線對地）等均達對應等級要求。
七、配件與連接器
標配：NTC 傳感器線 1 根（UL2468 24x2C）、NTC 配套線 1 根（UL1007 28AWG）；
連接器：CN31 為 HRS DF11-6DP-2DS 或同等級品，TB1 為接線端子，DIP 開關為 2 檔調節。
關鍵問題
問題 1：ENC-360 系列充電器的三段式充電如何實現，且如何切換 / 自定義充電曲線？
答案：該充電器的三段式充電分為恒流、恒壓、浮充階段，充電電流降至 10% CC 時從恒壓進入浮充階段；充電曲線有兩種調節方式，一是通過機身2 檔 DIP 開關的 4 種組合（OFF-OFF/ON-OFF/OFF-ON/ON-ON），快速切換默認可編程、膠體電池、加水電池、AGM 電池的嵌入式預定義曲線；二是搭配明緯SBP-001 智能電池充電控制器并連接電腦，自定義編程均充電壓（Vboost）和浮充電壓（Vfloat）參數，適配個性化電池需求。
問題 2：ENC-360 系列各機型的核心輸出參數及推薦電池容量分別是多少，額定功率有何特點？
答案：ENC-360 系列分 12V/24V/48V 三款機型，三款機型額定功率均為 345.6W，核心輸出參數與推薦容量為：①ENC-360-12：默認均充 14.4V、浮充 13.8V，輸出電流 24A，推薦 85~250AH 電池；②ENC-360-24：默認均充 28.8V、浮充 27.6V，輸出電流 12A，推薦 45~125AH 電池；③ENC-360-48：默認均充 57.6V、浮充 55.2V，輸出電流 6A，推薦 25~65AH 電池。
問題 3：ENC-360 系列充電器具備哪些保護機制，各保護的恢復方式有何不同？
答案：該充電器具備短路、過電壓、過溫度、電池低電壓、電池過電壓、電池反極性六大保護機制，不同保護的恢復方式分為三類：①短路保護：關斷輸出，重啟后恢復；②過電壓保護：MCU 動態鎖止輸出，重啟后恢復；③過溫度、電池反極性保護：關斷輸出，溫度自然下降后自動恢復（反極性保護同時內置保險絲防護）。
