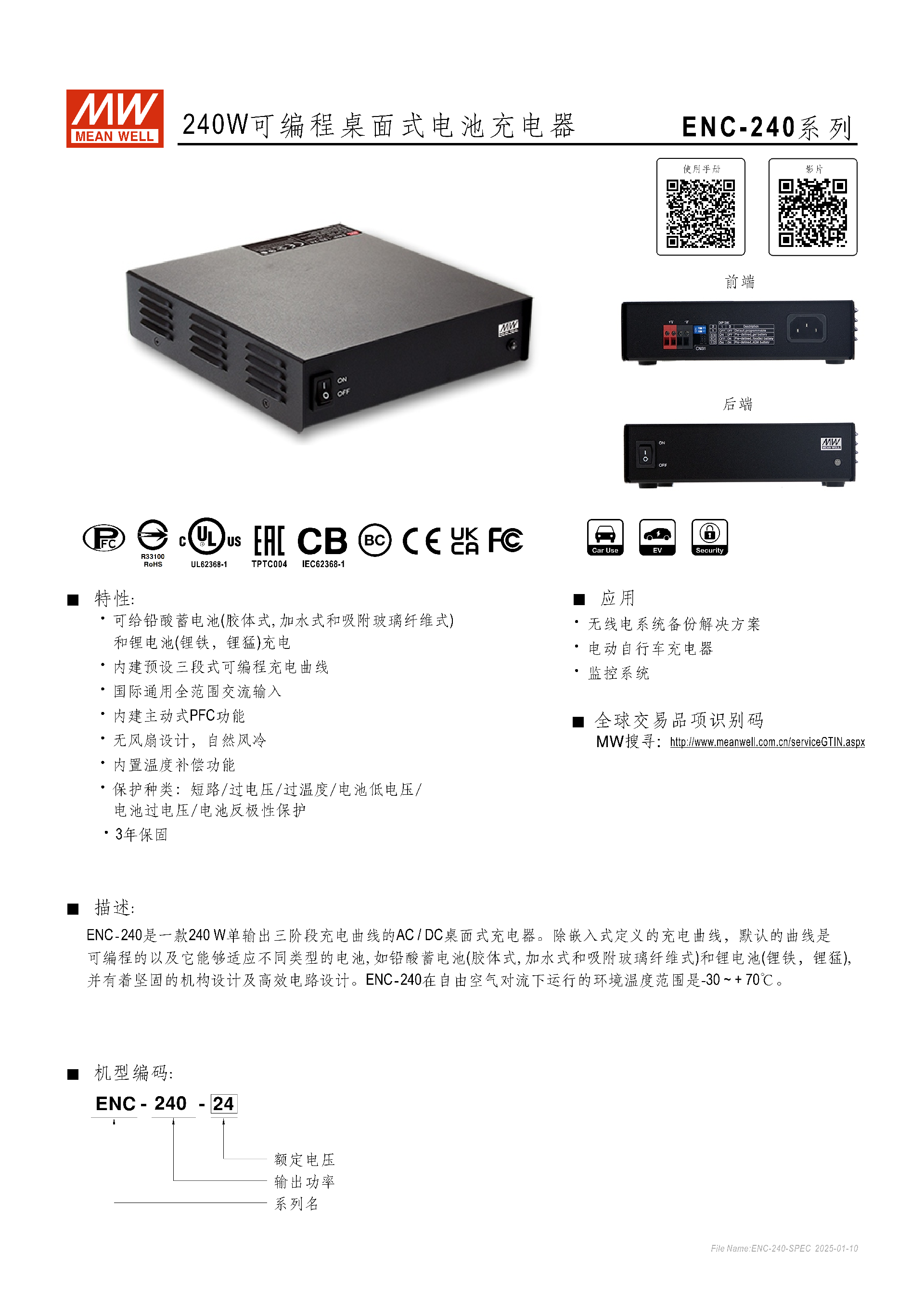

ENC-240 系列是明緯推出的240W 可編程桌面式 AC/DC 電池充電器，支持鉛酸蓄電池（膠體、加水、AGM 式）和鋰電池（鋰鐵、鋰猛） 充電，具備三段式可編程充電曲線，擁有 12V/24V/48V 三款核心機型，輸入為90~264VAC 全范圍交流，內置主動式 PFC、溫度補償?shù)裙δ?，采?span style="font: 700 16px / 24px ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">無風扇自然風冷設計，工作溫度達 **-30~+70℃，配備短路、反極性等多重保護，通過 IEC62368-1 等安規認證，MTBF 值最高達1423.3K hrs**，提供 3 年保固，適用于無線電系統備份、電動自行車、監控系統等場景。
ENC-240 系列是明緯研發的240W 單輸出 AC/DC 桌面式電池充電器，核心為三段式可編程充電曲線設計，兼顧通用性與定制化，適配多種電池類型，采用無風扇自然風冷和高效電路設計，結構堅固，提供3 年保固，是無線電系統備份、電動自行車、監控系統等場景的專用充電解決方案。
二、核心適配與特性
適用電池：支持鉛酸蓄電池（膠體式、加水式、吸附玻璃纖維式 AGM）和鋰電池（鋰鐵、鋰猛）；
核心特性：國際通用90~264VAC 全范圍交流輸入，內置主動式 PFC 功能（PF＞0.98/115VAC 滿載、0.95/230VAC 滿載）、NTC 溫度補償功能，無風扇自然風冷，電池漏電電流 Typ.<1mA；
工作環境：工作溫度 **-30 ~ +70℃（需參考減額曲線），工作濕度 20~95% RH 無冷凝；存儲溫度-40 ~ +85℃，存儲濕度 10~95% RH 無冷凝；溫度系數±0.05%/℃(0~50℃)**，耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。

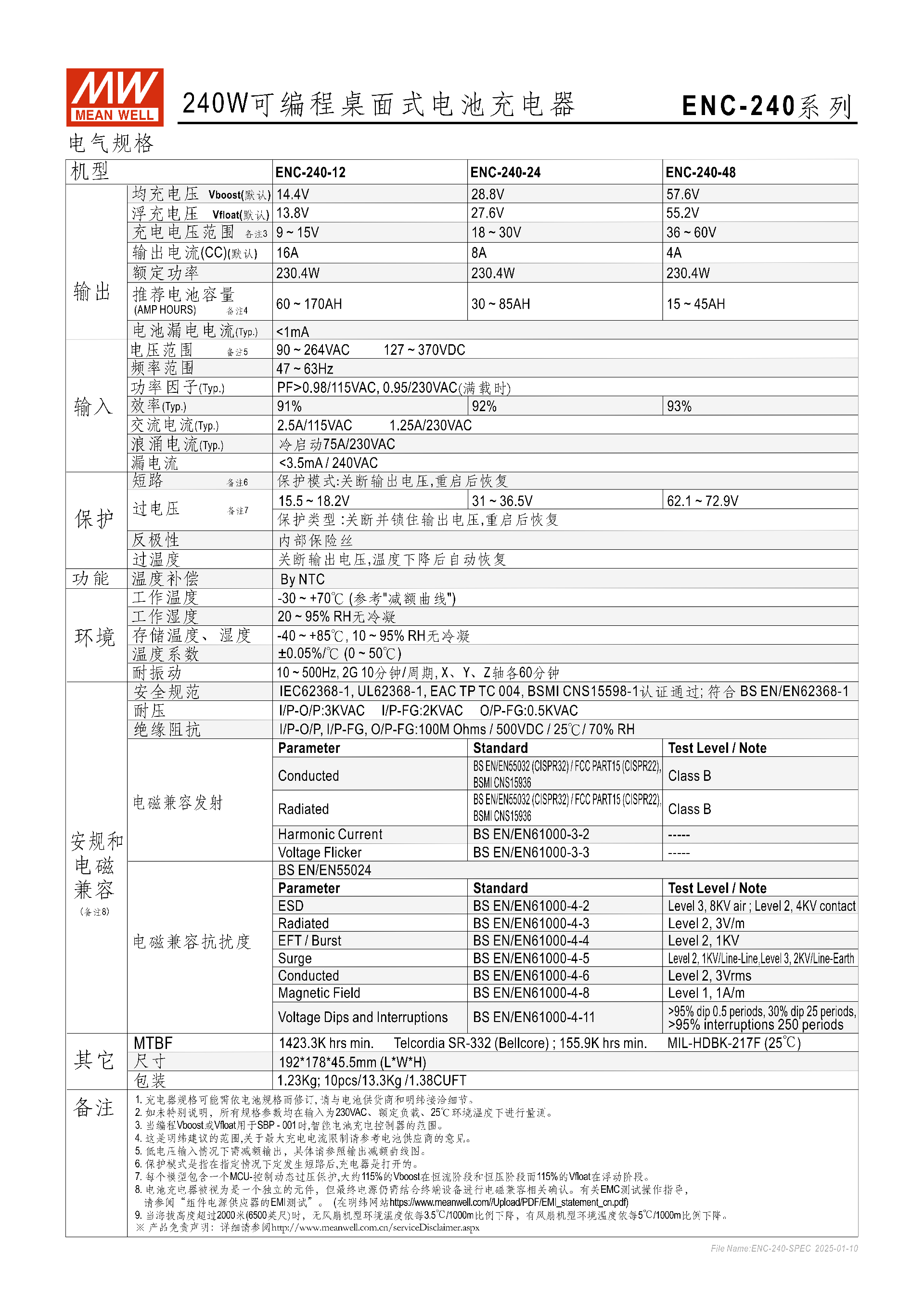

三、核心電氣規格（三款主力機型）
| 機型 | ENC-240-12 | ENC-240-24 | ENC-240-48 |
|---|---|---|---|
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 充電電壓范圍 | 9~15V | 18~30V | 36~60V |
| 輸出電流（默認） | 16A | 8A | 4A |
| 額定功率 | 230.4W | 230.4W | 230.4W |
| 推薦電池容量 | 60~170AH | 30~85AH | 15~45AH |
| 過壓保護范圍 | 15.5~18.2V | 31~36.5V | 62.1~72.9V |
其他通用輸入?yún)?shù)：直流輸入 127~370VDC，頻率范圍 47~63Hz；交流電流 Typ.2.5A/115VAC、1.25A/230VAC，浪涌電流冷啟動75A/230VAC，漏電流 **<3.5mA/240VAC**；效率 Typ. 分別為 92%、93%、91%。
四、充電曲線設計
充電階段：默認三階段充電，依次為恒流（100% CC）、恒壓（boost V）、浮充（float V），充電電流降至 10% CC 時進入浮充階段；
曲線類型：分默認可編程曲線和嵌入式預定義曲線，預定義曲線針對膠體、加水、AGM 鉛酸電池做專屬優化，可通過DIP SW 撥碼切換（4 檔：默認可編程 / 膠體 / 加水 / AGM）；
編程適配：需配合明緯SBP-001 智能電池充電控制器+ 電腦實現充電曲線參數調整。
五、指示與接口設計
LED 指示燈：橙色表示充電中（1/2 階段），綠色表示浮充（3 階段）；
接線端子 TB1：1/2 腳為 + V、3/4 腳為 - V，適配 **0.5-4.0mm2(12~20AWG)** 電線，推薦剝皮 9mm，螺絲扭矩 4.0lb-inch (0.4~0.5Nm)；
控制引腳 CN31：6 針引腳（Prog-+3.3V/GND/RX/TX、RTH+/RTH-），適配 HRS DF11-6DP-2DS 等同等級品，支持編程和溫度檢測；
配件：標配NTC 傳感器線（UL2468 24x2C）、**NTC 配套線（UL1007 28AWG）** 各 1 根。
六、保護機制
全系列配備多重保護，保護模式及恢復方式如下：
短路、電池低 / 過電壓：關斷輸出電壓，重啟后恢復；
過電壓：MCU 控制動態保護（約 115% Vboost/115% Vfloat），關斷并鎖住輸出電壓，重啟后恢復；
電池反極性：內置保險絲，關斷輸出電壓，重啟后恢復；
過溫度：關斷輸出電壓，溫度下降后自動恢復。
七、安規與可靠性
安規認證：通過IEC62368-1、UL62368-1、EAC TP TC 004、BSMI CNS15598-1認證，符合 BS EN/EN62368-1；
絕緣與耐壓：絕緣阻抗 I/P-O/P/I/P-FG/O/P-FG 為100M Ohms/500VDC/25℃/70%RH；耐壓 I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；
EMC 性能：傳導 / 輻射發射符合 BS EN/EN55032 等標準，為Class B；抗擾度含 ESD（Level3/8KV 空氣、Level2/4KV 接觸）、浪涌（Level2/1KV 線對線、Level3/2KV 線對地）等；
可靠性：MTBF 值最小值1423.3K hrs（Telcordia SR-332）、155.9K hrs（MIL-HDBK-217F，25℃）。
八、物理規格
尺寸：19217845.5mm(LWH)（公差 ±1mm）；
包裝：?jiǎn)闻_(tái) 1.23Kg，10 臺 / 13.3Kg/1.38CUFT；
海拔適配：海拔超 2000 米時，環境溫度按3.5℃/1000m比例下降。
九、重要備注
充電器規格可依電池規格修訂，需與電池供貨商、明緯確認細節；

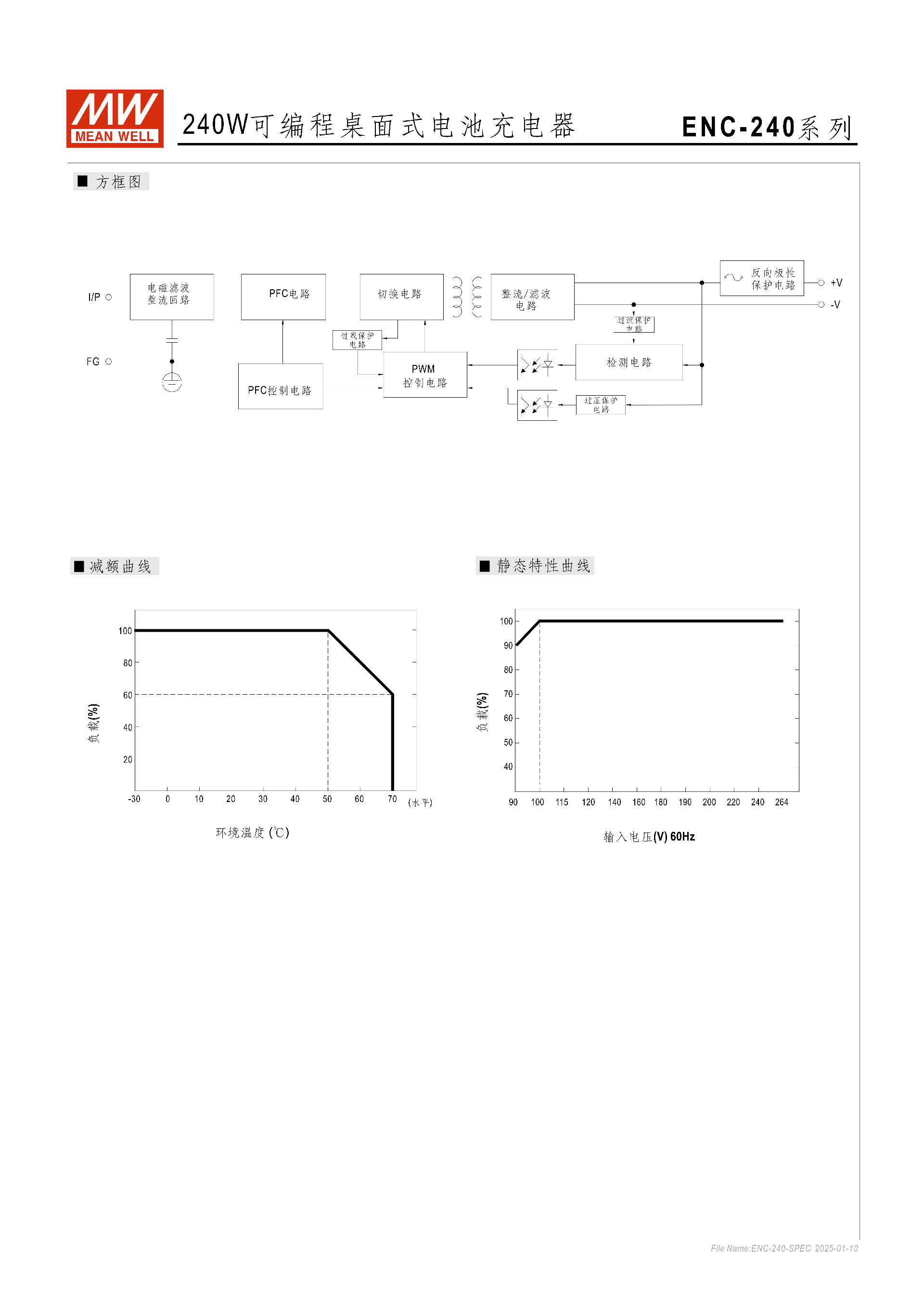

低電壓輸入時需減額輸出，參考產品減額曲線；
電池充電器為獨立元件，最終電源需結合終端設備做 EMC 確認；
所有參數默認在 230VAC、額定負載、25℃環境下量測。
關鍵問題
問題 1（產品適配性）：ENC-240 系列各機型適配的電池容量范圍是多少，支持哪些類型的電池？
答案：ENC-240-12 適配 60~170AH、ENC-240-24 適配 30~85AH、ENC-240-48 適配 15~45AH；該系列支持鉛酸蓄電池（膠體式、加水式、吸附玻璃纖維式 AGM）和鋰電池（鋰鐵、鋰猛）兩類電池。
問題 2（功能操作）：如何切換 ENC-240 系列的充電曲線，可編程曲線的調整需要什么配件？
答案：可通過產品的DIP SW 撥碼開關進行 4 檔切換，分別對應默認可編程、膠體電池、加水電池、AGM 電池的預定義曲線；調整可編程曲線需配合明緯設計的SBP-001 智能電池充電控制器，并連接電腦操作。
問題 3（可靠性與保護）：ENC-240 系列的核心保護機制有哪些，過溫度和反極性保護的恢復方式有何不同？
答案：核心保護機制包含短路、過電壓、過溫度、電池低電壓、電池過電壓、電池反極性保護；過溫度保護為關斷輸出電壓，溫度下降后自動恢復；電池反極性保護為內置保險絲觸發并關斷輸出電壓，需重啟后恢復。
