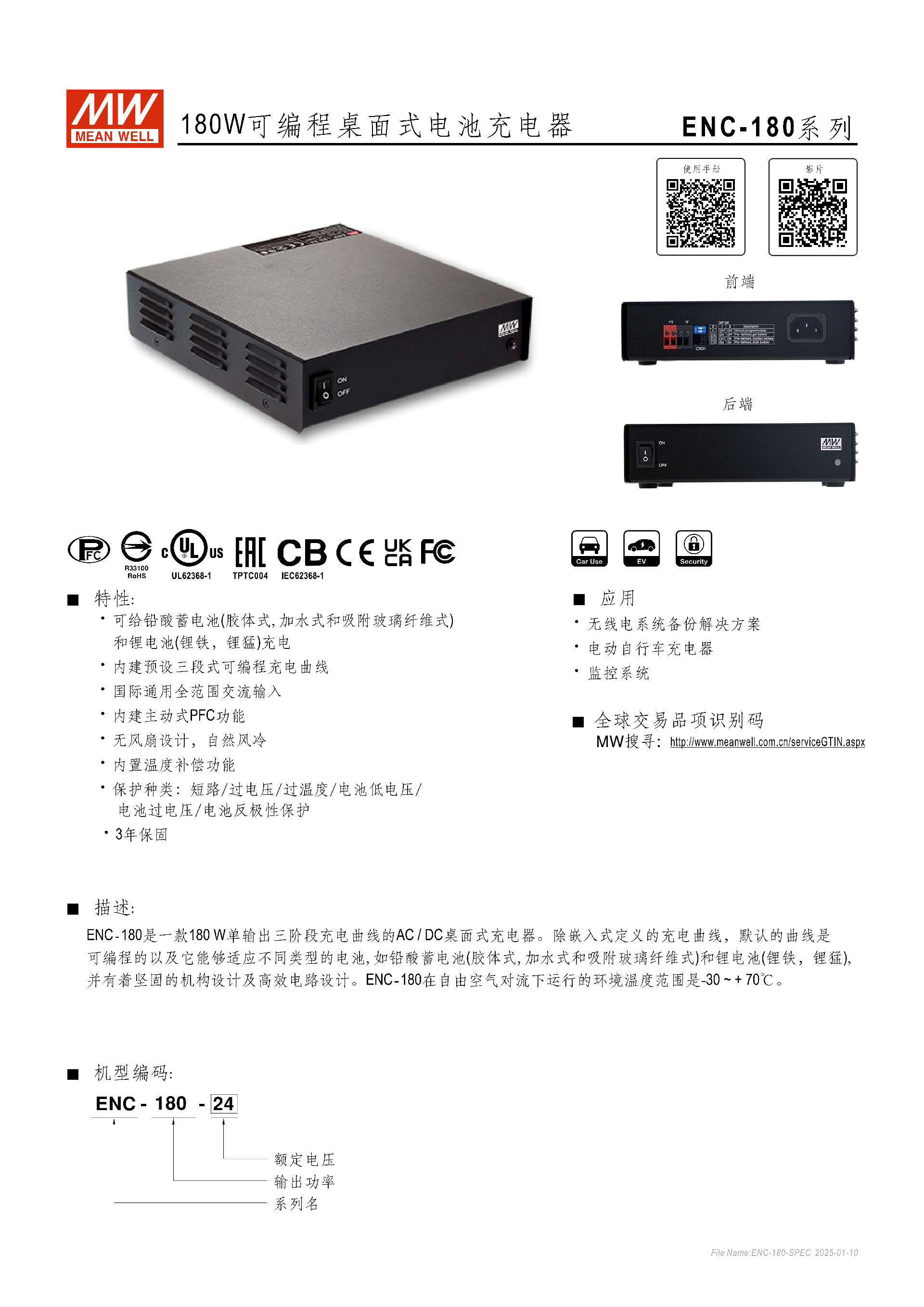

ENC-180 系列是明緯推出的180W 可編程桌面式 AC/DC 電池充電器，支持鉛酸蓄電池（膠體、加水、AGM 式）和鋰電池（鋰鐵、鋰猛）充電，具備三段式可編程充電曲線，擁有 12V/24V/48V 三款額定電壓機型，輸入為 90~264VAC 全范圍交流，采用無風扇自然風冷設計，內置主動式 PFC、溫度補償及短路、反極性等多重保護，工作溫度達 **-30~+70℃**，通過多項國際安規認證，MTBF 值最高達 1445.6K hrs，提供 3 年保固，適用于無線電系統備份、電動自行車、監控系統等場景。
一、產品基礎定位
ENC-180 系列是明緯研發的180W 單輸出三段式充電曲線 AC/DC 桌面式電池充電器，為無線電系統備份、電動自行車、監控系統等場景提供供電解決方案，采用堅固機構與高效電路設計，無風扇自然風冷，支持 **-30~+70℃寬溫工作，提供3 年保固 **，通過 UL62368-1、IEC62368-1、BSMI CNS15598-1 等多項國際安規及電磁兼容認證，MTBF 值最低為 155.9K hrs（MIL-HDBK-217F/25℃），最高達 1445.6K hrs（Telcordia SR-332）。
二、核心適配與功能
充電電池類型：支持鉛酸蓄電池（膠體式、加水式、吸附玻璃纖維式 / AGM）和鋰電池（鋰鐵、鋰猛），為不同電池匹配專屬充電曲線。
充電曲線：內置三段式可編程充電曲線，含 1 組默認可編程曲線 + 3 組預定義曲線（對應膠體 / 加水 / AGM 鉛酸電池），可通過 DIP SW 檔位切換，也可配合SBP-001 智能電池充電控制器 + 電腦自定義編程；三段充電為恒流（100% CC）→恒壓（10% CC）→浮充，通過 LED 指示燈顯示狀態（橙色 = 充電中，綠色 = 浮充）。
核心功能：內置主動式 PFC 功能（滿載功率因子 PF>0.98/115VAC、0.95/230VAC）、NTC 溫度補償功能（溫度系數 ±0.05%/℃，0~50℃），國際通用全范圍交流輸入，支持 90~264VAC 交流及 127~370VDC 直流輸入。
三、機型與關鍵電氣規格

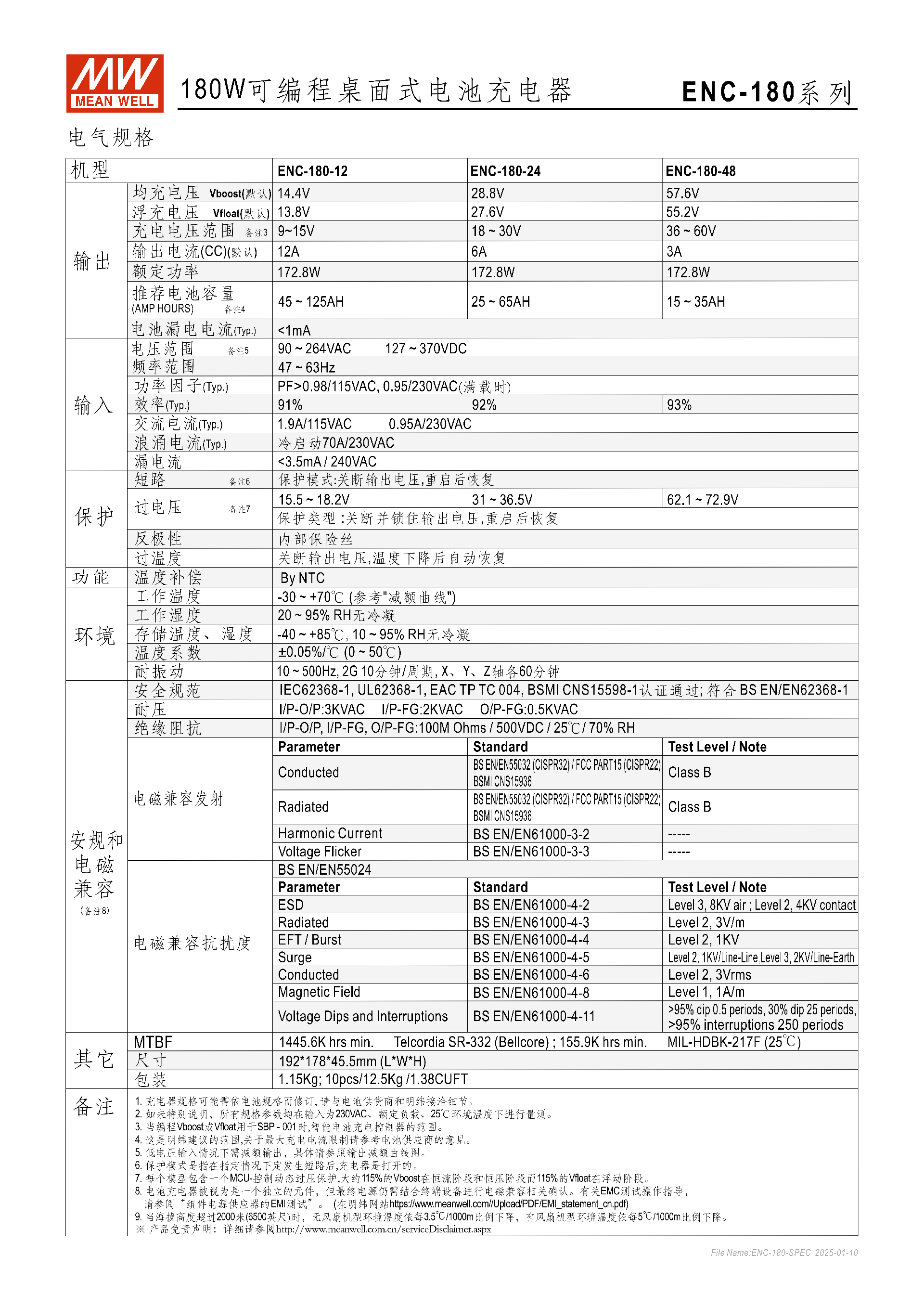

ENC-180 系列分 3 款額定電壓機型，核心規格如下表，所有參數默認在 230VAC 輸入、額定負載、25℃環境下測量：
| 機型 | ENC-180-12 | ENC-180-24 | ENC-180-48 |
|---|---|---|---|
| 均充電壓（Vboost） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（Vfloat） | 13.8V | 27.6V | 55.2V |
| 充電電壓范圍 | 9~15V | 18~30V | 36~60V |
| 輸出電流（CC）默認 | 12A | 6A | 3A |
| 額定輸出功率 | 172.8W | 172.8W | 172.8W |
| 推薦電池容量 | 45~125AH | 25~65AH | 15~35AH |
| 效率（Typ.） | 91% | 92% | 93% |
| 過壓保護范圍 | 15.5~18.2V | 31~36.5V | 62.1~72.9V |
其他通用電氣參數：
交流輸入頻率：47~63Hz；浪涌電流：冷啟動 70A/230VAC
交流輸入電流：1.9A/115VAC、0.95A/230VAC
漏電流：<3.5mA/240VAC；電池漏電電流（Typ.）：<1mA
四、多重保護機制
產品內置全方位保護電路，不同保護類型對應不同恢復方式，具體如下：
短路保護：關斷輸出電壓，重啟后恢復
過電壓保護：MCU 控制動態保護（約 115% Vboost / 恒流 / 恒壓階段、115% Vfloat / 浮充階段），關斷并鎖住輸出電壓，重啟后恢復
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
電池反極性保護：內置保險絲防護
額外支持電池低電壓、電池過電壓保護
五、環境與物理規格
環境參數
工作濕度：20~95% RH，無冷凝；存儲溫濕度：-40~+85℃、10~95% RH，無冷凝
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
海拔降額：海拔超 2000 米，環境溫度按3.5℃/1000m比例下降

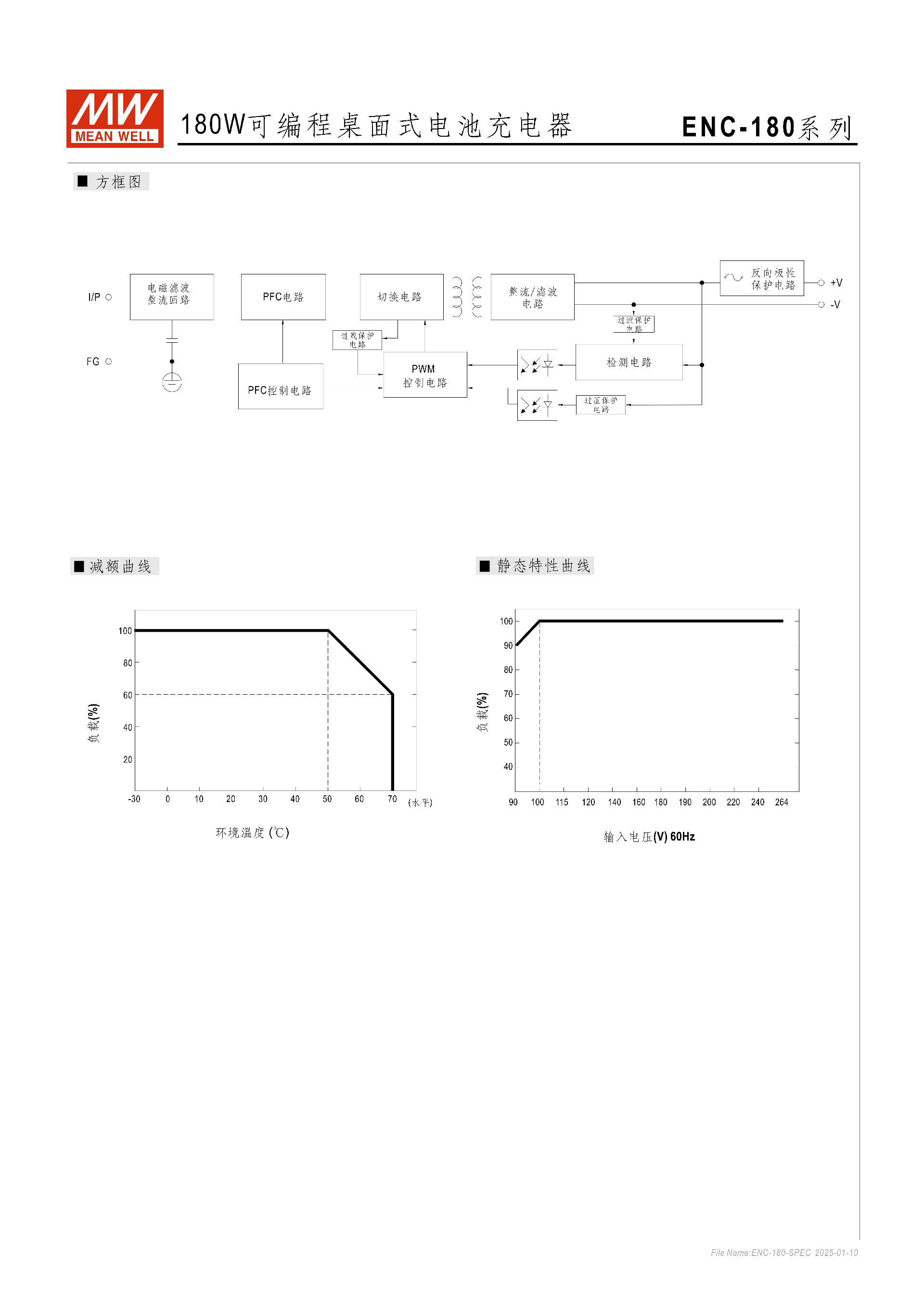

負載 / 輸入電壓減額：需參考產品減額曲線，低電壓輸入時需減額輸出
物理規格
尺寸：19217845.5mm（LWH），公差 ±1mm
重量：?jiǎn)螜C(jī)1.15Kg，整箱 10pcs/12.5Kg，體積 1.38CUFT
耐壓 / 絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗均為 100M Ohms / 500VDC / 25℃/ 70% RH
六、端子與操作配置
端子定義
TB1 供電端子：1/2 腳為 + V、3/4 腳為 - V，推薦使用 0.5-4.0mm2（12~20AWG）電線，剝線 9mm，螺絲扭矩 0.4~0.5Nm
CN31 控制端子：6 引腳，含 + 3.3V、GND、RX、TX、RTH+、RTH-，配套 HRS DF11 系列端子
DIP SW 檔位：四檔切換充電曲線，OFF-OFF = 默認可編程、ON-OFF = 膠體電池、OFF-ON = 加水電池、ON-ON=AGM 電池
配件清單：NTC 傳感器線（UL2468 24x2C）、NTC 配套線（UL1007 28AWG）各 1 條
七、電磁兼容
電磁兼容發射：傳導 / 輻射均符合 Class B 標準，遵循 BS EN/EN55032、FCC PART15、BSMI CNS15936，同時符合諧波電流、電壓閃爍相關標準
電磁兼容抗擾度：通過 ESD、EFT / 脈沖、浪涌、傳導、磁場、電壓跌落 / 中斷等測試，對應 BS EN/EN61000-4 系列標準
關鍵問題
問題 1（產品適配性）：ENC-180 系列各機型分別適配多大容量的電池，輸出電流和電壓規格如何？
答案：ENC-180-12 適配 45~125AH 電池，額定輸出電流 12A，均充 14.4V、浮充 13.8V；ENC-180-24 適配 25~65AH 電池，額定輸出電流 6A，均充 28.8V、浮充 27.6V；ENC-180-48 適配 15~35AH 電池，額定輸出電流 3A，均充 57.6V、浮充 55.2V，該容量為明緯推薦范圍，最大充電電流需參考電池供應商意見。
問題 2（操作與定制）：如何切換 ENC-180 的充電曲線，若需自定義編程該如何操作？
答案：1. 預設曲線切換：通過設備的 DIP SW 二檔開關實現，OFF-OFF 為默認可編程曲線、ON-OFF 為膠體電池曲線、OFF-ON 為加水電池曲線、ON-ON 為 AGM 電池曲線；2. 自定義編程：需配合明緯設計的SBP-001 智能電池充電控制器，并連接電腦進行充電曲線參數的調整，編程范圍對應各機型的充電電壓區間（12V:9~15V、24V:18~30V、48V:36~60V）。
問題 3（保護與恢復）：ENC-180 系列具備哪些核心保護功能，不同保護觸發后分別如何恢復？
答案：核心保護包括短路、過電壓、過溫度、電池反極性、電池低電壓 / 過電壓保護；其中短路保護觸發后關斷輸出，重啟設備即可恢復；過電壓保護觸發后關斷并鎖住輸出，重啟設備恢復；過溫度保護觸發后關斷輸出，設備溫度自然下降后自動恢復；電池反極性保護由內置保險絲實現，需更換保險絲后恢復，電池低電壓 / 過電壓保護隨對應電路觸發防護。
