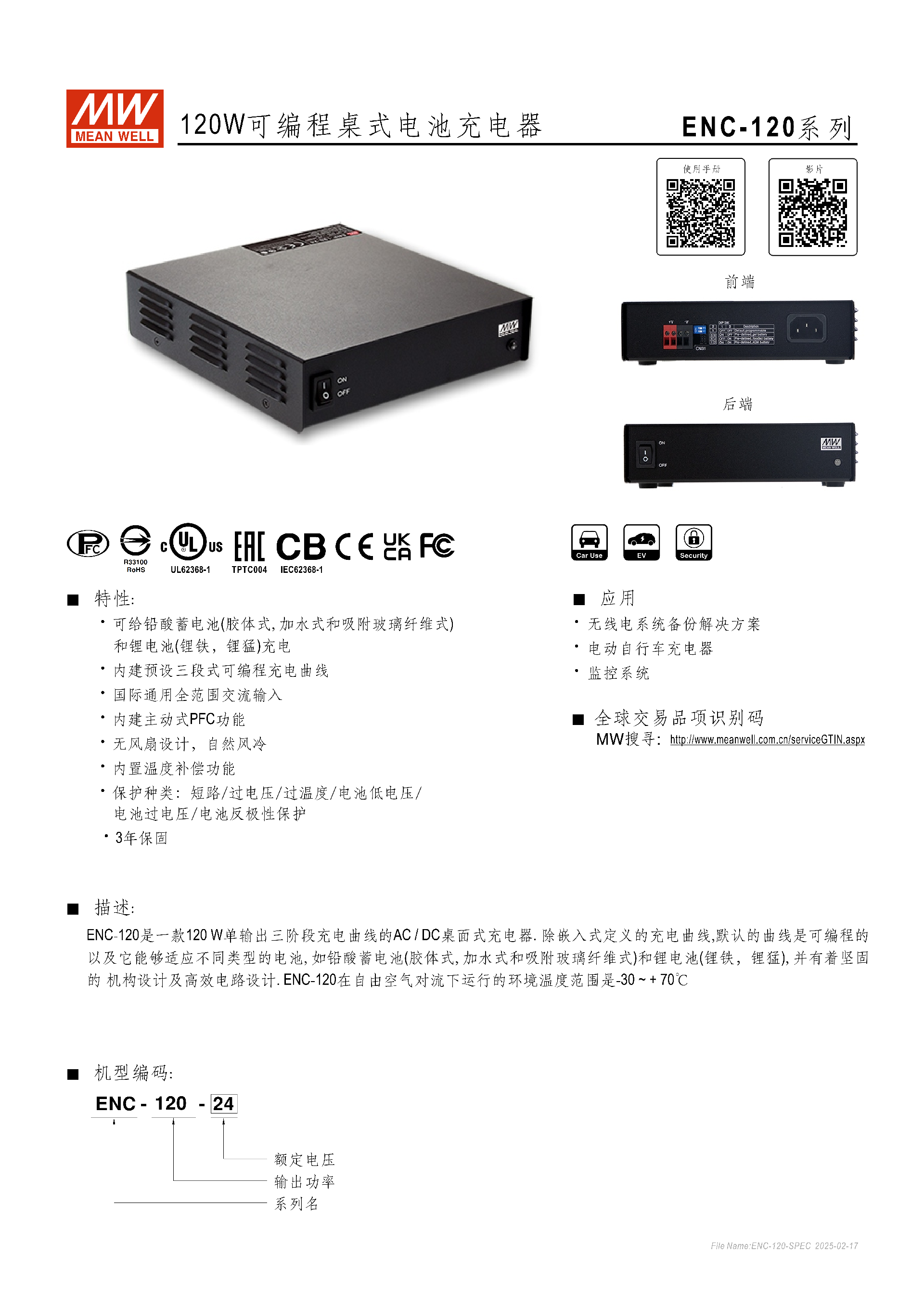

ENC-120 系列是明緯推出的120W 可編程桌式電池充電器，支持鉛酸蓄電池（膠體、加水、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）充電，具備三段式可編程充電曲線，擁有 **-30~+70℃寬工作溫度、無風扇自然風冷設計，內置主動式 PFC和溫度補償功能，提供短路、過壓、過溫、反極性等多重保護，有12V/24V/48V** 三款核心機型，適配不同容量電池，通過多項國際安規認證，提供 3 年保固，適用于無線電系統備份、電動自行車、監控系統等場景。
一、產品基礎定位
ENC-120 系列是明緯研發的120W 單輸出 AC/DC 桌式電池充電器，主打可編程充電特性，采用無風扇自然風冷設計，適配多類型電池，具備高防護、寬溫工作、國際通用輸入等特點，通過多項國際安規與 EMC 認證，提供3 年保固，適用于無線電系統備份、電動自行車、監控系統等場景。
二、核心核心特性
電池適配：支持鉛酸蓄電池（膠體式、加水式、吸附玻璃纖維式 / AGM）和鋰電池（鋰鐵、鋰猛）兩大品類充電；
充電模式：內置三段式可編程充電曲線，支持默認可編程曲線和預定義曲線（膠體 / 加水 / AGM 電池專用）切換，三階段為恒流（100% CC）→恒壓→浮充（10% CC）；
輸入輸出：國際通用全范圍交流輸入90~264VAC、直流輸入127~370VDC，頻率范圍47~63Hz，內置主動式 PFC 功能，功率因子 Typ.＞0.98 (115VAC)/0.95 (230VAC)；
環境適應性：工作溫度 **-30~+70℃（無風扇自然風冷），存儲溫度-40~+85℃**，工作濕度 20~95% RH 無冷凝，海拔超 2000 米時環境溫度按 3.5℃/1000m 比例降額；
核心功能：內置溫度補償功能（溫度系數 ±0.05%/℃，0~50℃）、MCU 可編程控制，電池漏電電流 Typ.＜1mA。

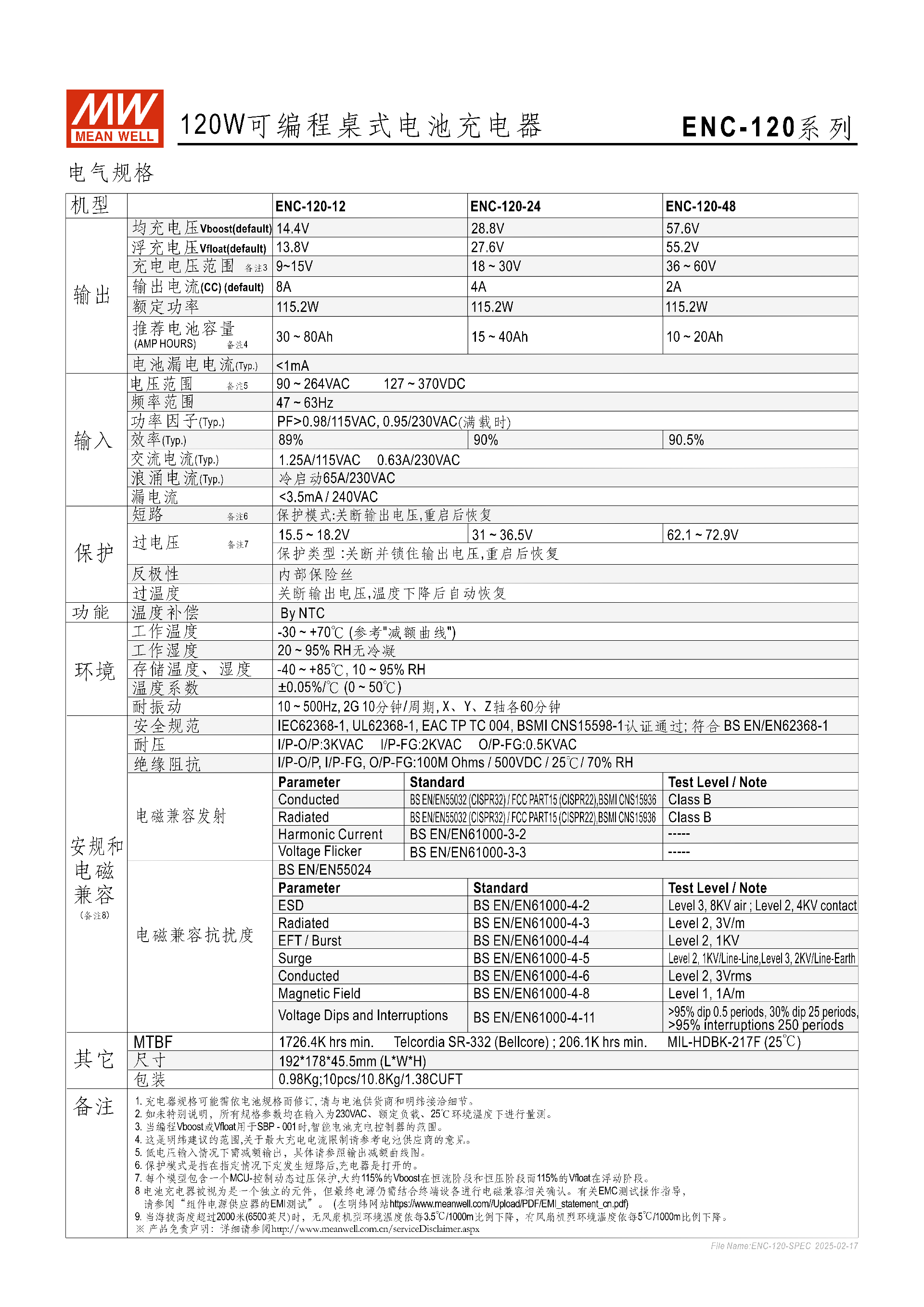

三、核心機型電氣規格
| 機型 | 額定電壓 | 額定輸出功率 | 充電電流 (CC) 默認 | 均充電壓 (V boost) 默認 | 浮充電壓 (V float) 默認 | 推薦電池容量 | 效率 (Typ.) |
|---|---|---|---|---|---|---|---|
| ENC-120-12 | 12V | 115.2W | 8A | 14.4V | 13.8V | 10~20Ah | 89% |
| ENC-120-24 | 24V | 115.2W | 4A | 28.8V | 27.6V | 15~40Ah | 90% |
| ENC-120-48 | 48V | 115.2W | 2A | 57.6V | 55.2V | 30~80Ah | 90.5% |

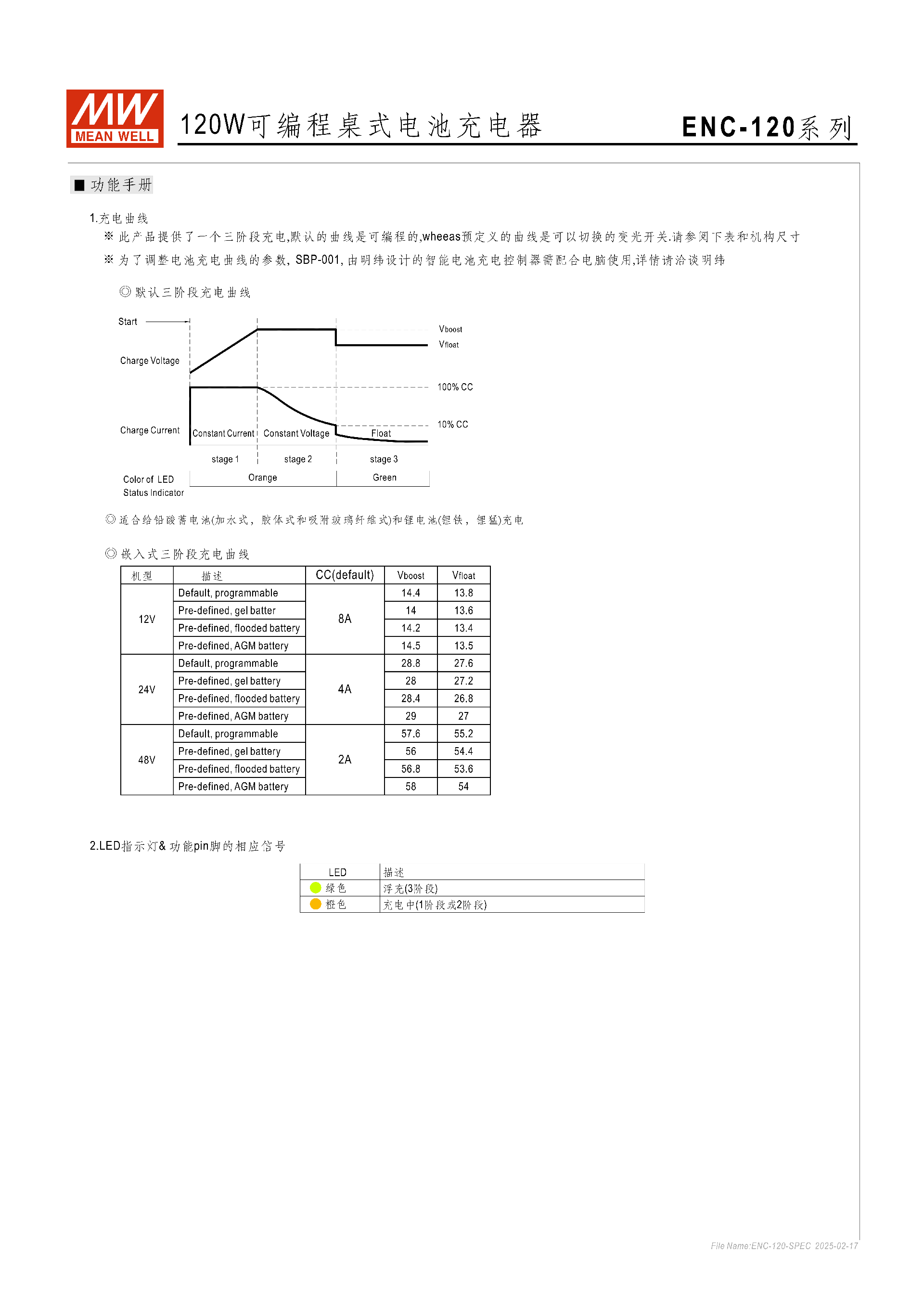

預定義充電曲線參數（各機型適配不同電池）：
| 電池類型 | 12V 機型 | 24V 機型 | 48V 機型 |
|---|---|---|---|
| 膠體電池 | 均充 14V / 浮充 13.6V | 均充 28V / 浮充 27.2V | 均充 56V / 浮充 54.4V |
| 加水電池 | 均充 14.2V / 浮充 13.4V | 均充 28.4V / 浮充 26.8V | 均充 56.8V / 浮充 53.6V |
| AGM 電池 | 均充 14.5V / 浮充 13.5V | 均充 29V / 浮充 27V | 均充 58V / 浮充 54V |
四、多重保護功能
ENC-120 系列配備全面的保護機制，保護模式及恢復方式如下：
短路保護：關斷輸出電壓，重啟后恢復；
過電壓保護：MCU 控制動態過壓，恒流 / 恒壓階段為 115% Vboost，浮充階段為 115% Vfloat，關斷并鎖住輸出電壓；
過溫度保護：關斷輸出，溫度下降后自動恢復；
電池保護：電池低電壓 / 過電壓保護、電池反極性保護（內置保護電路）；
輔助保護：內部保險絲、過流 / 過載保護。
五、物理與認證規格
尺寸與重量：機身尺寸19217845.5mm(LWH)，單臺 0.98Kg，10 臺整包 10.8Kg/1.38CUFT；
安規認證：通過 IEC62368-1、UL62368-1、EAC TP TC 004、BSMI CNS15598-1 等；
EMC 認證：發射類符合 BS EN/EN55032、FCC PART15 等 Class B 標準，抗擾度符合 EN61000-4 系列標準（ESD Level3/8KV、浪涌 Level2/3 等）；
絕緣與耐壓：絕緣阻抗 I/P-O/P/I/P-FG/O/P-FG＞100MΩ/500VDC，耐壓 I/P-O/P3KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；
MTBF：Telcordia SR-332 標準下最小 1726.4K 小時，MIL-HDBK-217F (25℃) 標準下最小 206.1K 小時。
六、操作與硬件配置
LED 狀態指示：橙色代表充電中（1/2 階段），綠色代表浮充（3 階段）；
DIP 開關切換：4 檔模式，通過 1/2 腳通斷選擇充電曲線，OFF-OFF 為默認可編程，ON-OFF 為膠體電池，OFF-ON 為加水電池，ON-ON 為 AGM 電池；
端子與連接器
TB1 電源端子：僅 + V/-V 兩腳，推薦電線 0.5-4.0mm2(12~20AWG)，剝線 9mm，螺絲扭矩 0.4~0.5Nm；
CN31 控制端子：6 腳，含編程（+3.3V/GND/RX/TX）、溫控（RTH+/RTH-）功能，適配 HRS DF11-6DP-2DS 連接器；
配套線材：NTC 傳感器線（UL2468 24x2C）、NTC 配套線（UL1007 28AWG）各 1 根；
編程工具：需配合明緯SBP-001 智能電池充電控制器+ 電腦調整充電曲線參數。
七、注意事項
充電器規格可依電池規格修訂，需與電池供貨商、明緯確認細節；

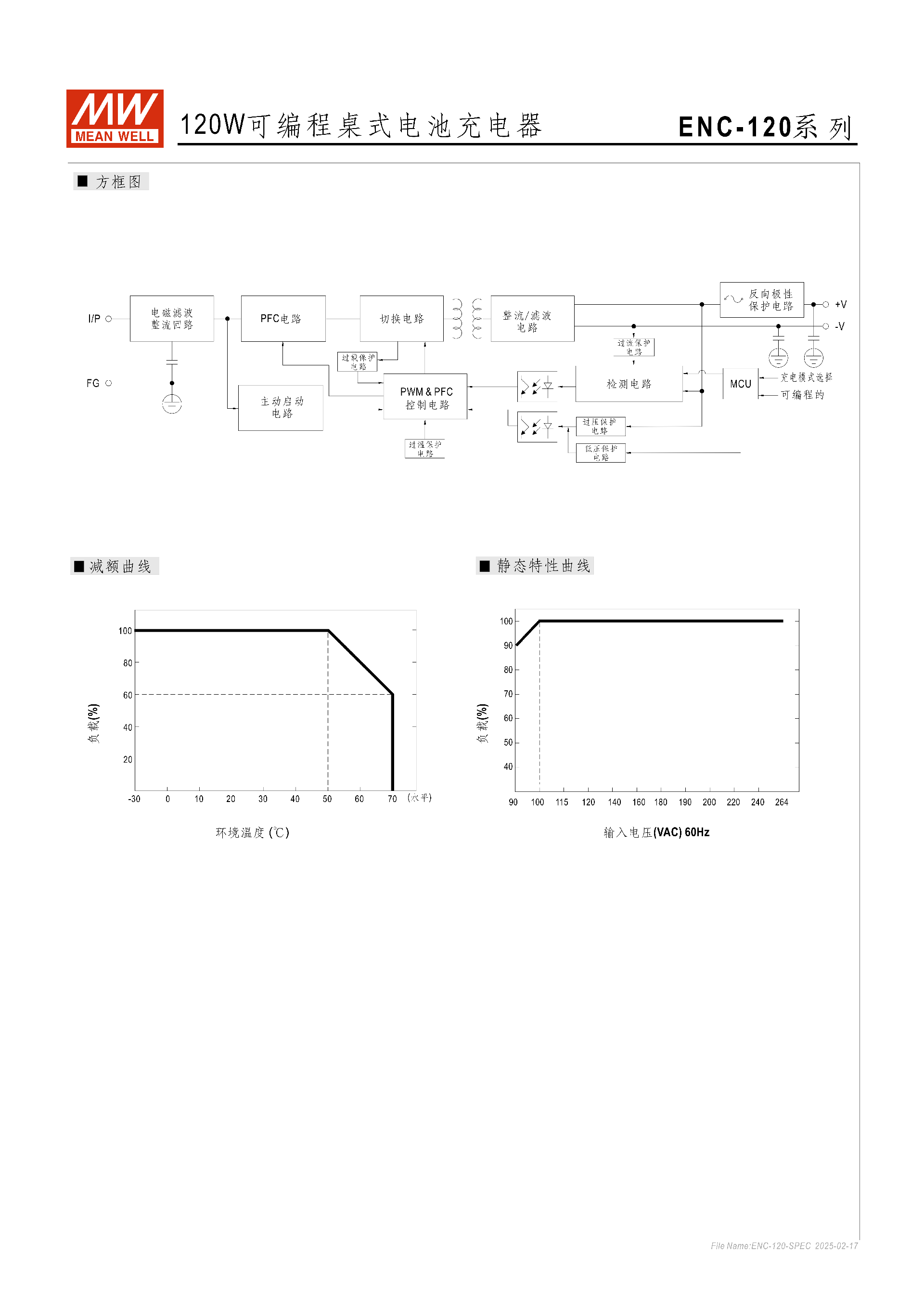

低電壓輸入時需按減額曲線降額輸出，海拔超 2000 米需按標準降額工作溫度；
所有規格參數默認在 230VAC、額定負載、25℃環境下量測；
電池充電器為獨立元件，終端設備需單獨做 EMC 確認。
關鍵問題
問題 1（產品適配性）：ENC-120 系列各機型分別適配多大容量的電池，核心輸出參數有何不同？
答案：ENC-120-12（12V）適配 10~20Ah 電池，默認輸出 8A、均充 14.4V、浮充 13.8V；ENC-120-24（24V）適配 15~40Ah 電池，默認輸出 4A、均充 28.8V、浮充 27.6V；ENC-120-48（48V）適配 30~80Ah 電池，默認輸出 2A、均充 57.6V、浮充 55.2V，三款機型額定輸出功率均為 115.2W，效率隨電壓升高略有提升。
問題 2（操作配置）：如何切換 ENC-120 系列的充電曲線，LED 指示燈的狀態含義是什么？
答案：通過機身的 DIP 雙位開關切換充電曲線，OFF-OFF 為默認可編程曲線，ON-OFF 為膠體電池預定義曲線，OFF-ON 為加水電池預定義曲線，ON-ON 為 AGM 電池預定義曲線；LED 指示燈橙色表示充電器處于 1/2 充電階段（充電中），綠色表示處于 3 階段（浮充狀態）。
問題 3（保護與可靠性）：ENC-120 系列具備哪些核心保護功能，不同保護的恢復方式有何差異？
答案：核心保護包括短路、過電壓、過溫度、電池低電壓 / 過電壓、電池反極性保護；其中短路保護為關斷輸出，重啟后恢復；過溫度保護為關斷輸出，溫度下降后自動恢復；過電壓保護為關斷并鎖住輸出電壓，其余電池相關保護均通過內置電路實現對應防護，反極性保護為硬件級電路防護。
