明緯 NPB-360 系列是 360W 寬范圍輸出小型化充電器，支持90~264VAC通用交流輸入，內置 PFC，適配鉛酸電池和鋰電池，分12/24/48V三款核心機型，輸出插頭有 XLR、AD1、TB 三種類型且均有貨；具備電壓（10.5~60.8V）、電流（額定 50%~100%）可調特性，可通過 DIP 開關選擇 2/3 段式充電曲線（2 段適配鋰電、3 段適配鉛酸），擁有短路 / 過壓 / 過溫 / 電池反極性四重保護，工作溫度寬至 **-30~+70℃，通過 UL/EN 等多國雙安規認證，提供3 年保固 **，還具備空載功耗 < 0.15W、風扇溫控、前面板 LED 狀態顯示等功能，廣泛應用于無線電備份、電動車、特種車輛等場景。

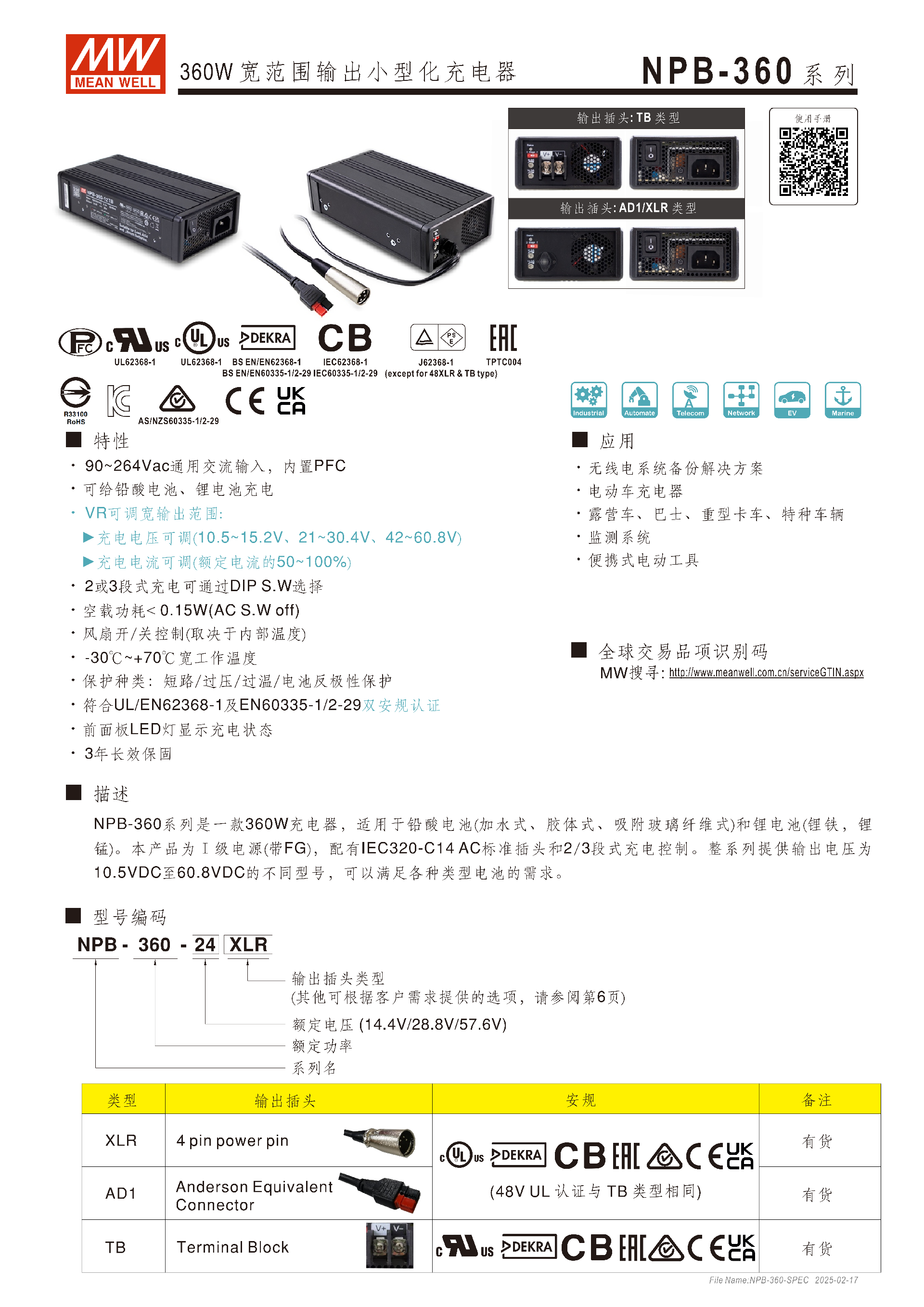

一、產品概述
明緯 NPB-360 系列為360W 寬范圍輸出小型化充電器，屬于 Ⅰ 級電源（帶 FG），配有 IEC320-C14 AC 標準插頭，是面向鉛酸電池和鋰電池的專業充電產品，通過全球多國雙安規認證，提供3 年長效保固，廣泛應用于移動設備、工業設備、交通工具等場景的電池充電 / 備份。
二、核心適配與應用
適配電池類型
鉛酸電池：加水式、膠體式、吸附玻璃纖維式（適配 3 段式充電）
鋰電池：鋰鐵、鋰錳（適配 2 段式充電）
核心應用場景
無線電系統備份解決方案
電動車、露營車、巴士、重型卡車、特種車輛充電
監測系統、便攜式電動工具供電 / 充電
三、產品型號與編碼
型號編碼規則：
額定電壓-NPB-360-輸出插頭類型（如 24-NPB-360-XLR），額定電壓分 14.4V/28.8V/57.6V，對應 12/24/48V 機型輸出插頭類型（均有貨，可訂制其他類型）：| 類型 | 輸出插頭規格 | 安規備注 || ---- | ------------ | -------- || XLR | 4 pin power pin | - || AD1 | Anderson Equivalent Connector | 48V UL 認證與 TB 類型相同 || TB | Terminal Block | - |

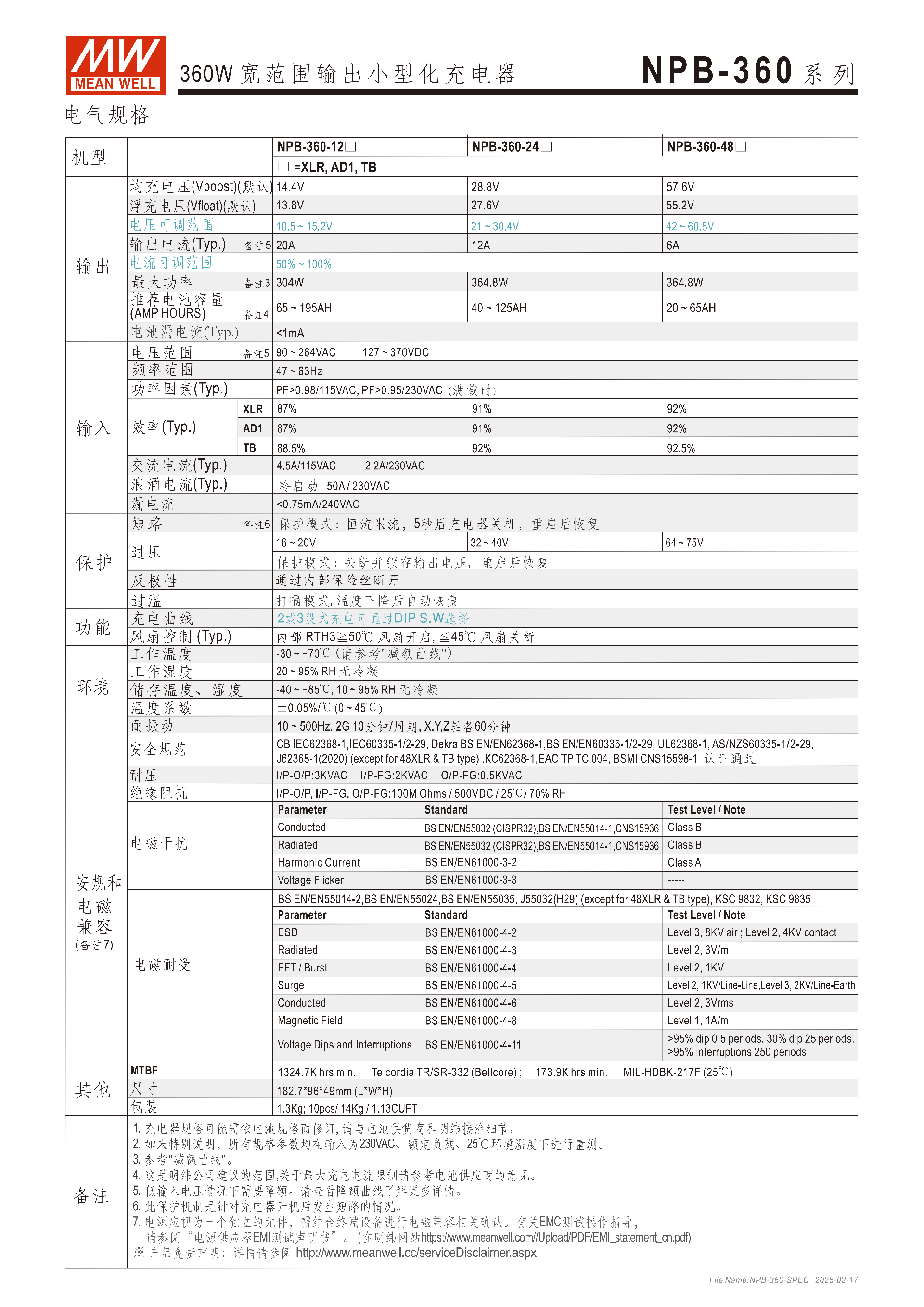

四、關鍵電氣規格
核心分NPB-360-12/24/48三款機型，關鍵參數如下（230VAC、額定負載、25℃下測試）：
| 規格項 | NPB-360-12 | NPB-360-24 | NPB-360-48 |
|---|---|---|---|
| 均充電壓（Vboost）默認 | 14.4V | 28.8V | 57.6V |
| 浮充電壓（Vfloat）默認 | 13.8V | 27.6V | 55.2V |
| 電壓可調范圍 | 10.5~15.2V | 21~30.4V | 42~60.8V |
| 額定恒流 | 20A | 12A | 6A |
| 電流可調范圍 | 10~20A（50%~100%） | 6~12A（50%~100%） | 3~6A（50%~100%） |
| 最大功率 | 304W | 364.8W | 364.8W |
| 推薦電池容量（AH） | 65~195 | 40~125 | 20~65 |
| 電池漏電流（Typ.） | <1mA | <1mA | <1mA |
五、輸入特性
交流輸入：90~264VAC通用范圍，頻率 60Hz
功率因素（Typ.）：XLR 型 PF>0.98/115VAC、PF>0.95/230VAC
效率（Typ.，滿載）：12 型 87%、24 型 91%、48 型 92%（AD1）；TB 型效率更高（12 型 92%、24 型 92.5%、48 型 88.5%）
交流電流（Typ.）：4.5A/115VAC、2.2A/230VAC
浪涌電流（Typ.）：冷啟動 50A/230VAC
漏電流：<0.75mA/240VAC
空載功耗：<0.15W（AC S.W off）

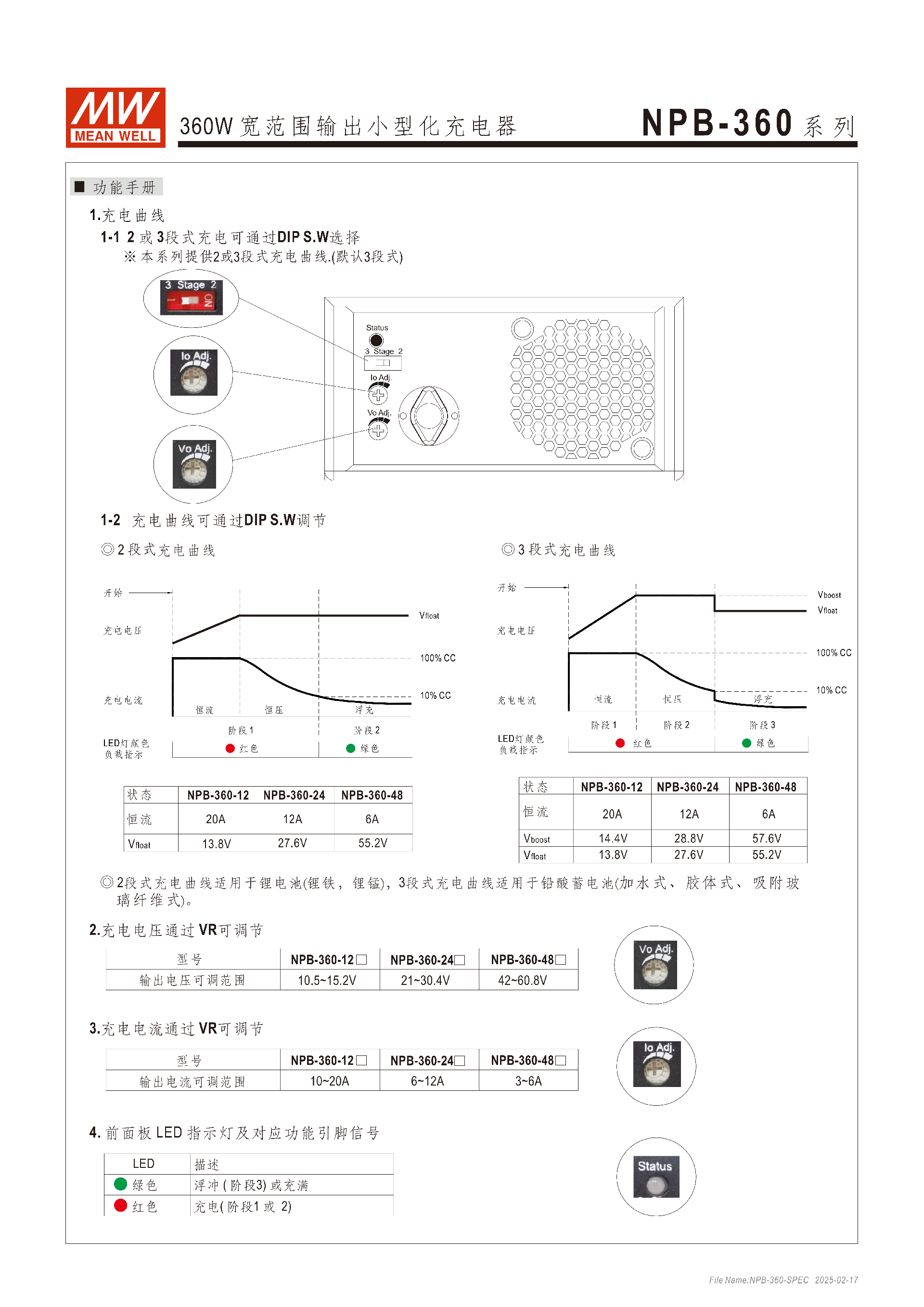

六、核心充電功能
充電曲線選擇：通過DIP S.W選擇 2/3 段式（默認 3 段式），2 段式適配鋰電池、3 段式適配鉛酸電池
2 段式：恒流（100% CC）→恒壓 + 浮充，LED 紅→綠
3 段式：恒流（100% CC）→恒壓（均充，Vboost）→浮充（Vfloat），LED 紅→綠
參數可調：通過 VR 旋鈕實現充電電壓、充電電流獨立調節，電流調節范圍為額定電流的 50%~100%
狀態顯示：前面板 LED 燈，紅色為充電（1/2 階段）、綠色為浮充 / 充滿（3 階段）
七、安全保護與安規認證
四重保護機制，各保護模式不同：
短路保護：恒流限流，5 秒后關機，重啟恢復
過壓保護：關斷并鎖存輸出電壓，重啟恢復（保護值：12 型 16~20V、24 型 32~40V、48 型 64~75V）
電池反極性保護：通過內部保險絲斷開
過溫保護：打嗝模式，溫度下降后自動恢復
多國安規認證：CB IEC62368-1、IEC60335-1/2-29、UL62368-1、BS EN/EN62368-1、KC62368-1 等，J62368-1 除外 48XLR/TB 型
絕緣與耐壓：
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100MΩ/500VDC/25℃/70% RH
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
電磁兼容：符合 BS EN/EN55032（CISPR32）等標準，傳導 / 輻射為 Class B，諧波電流 Class A，同時滿足 ESD、浪涌、EFT 等多項電磁耐受測試標準。
八、環境與物理特性
環境參數

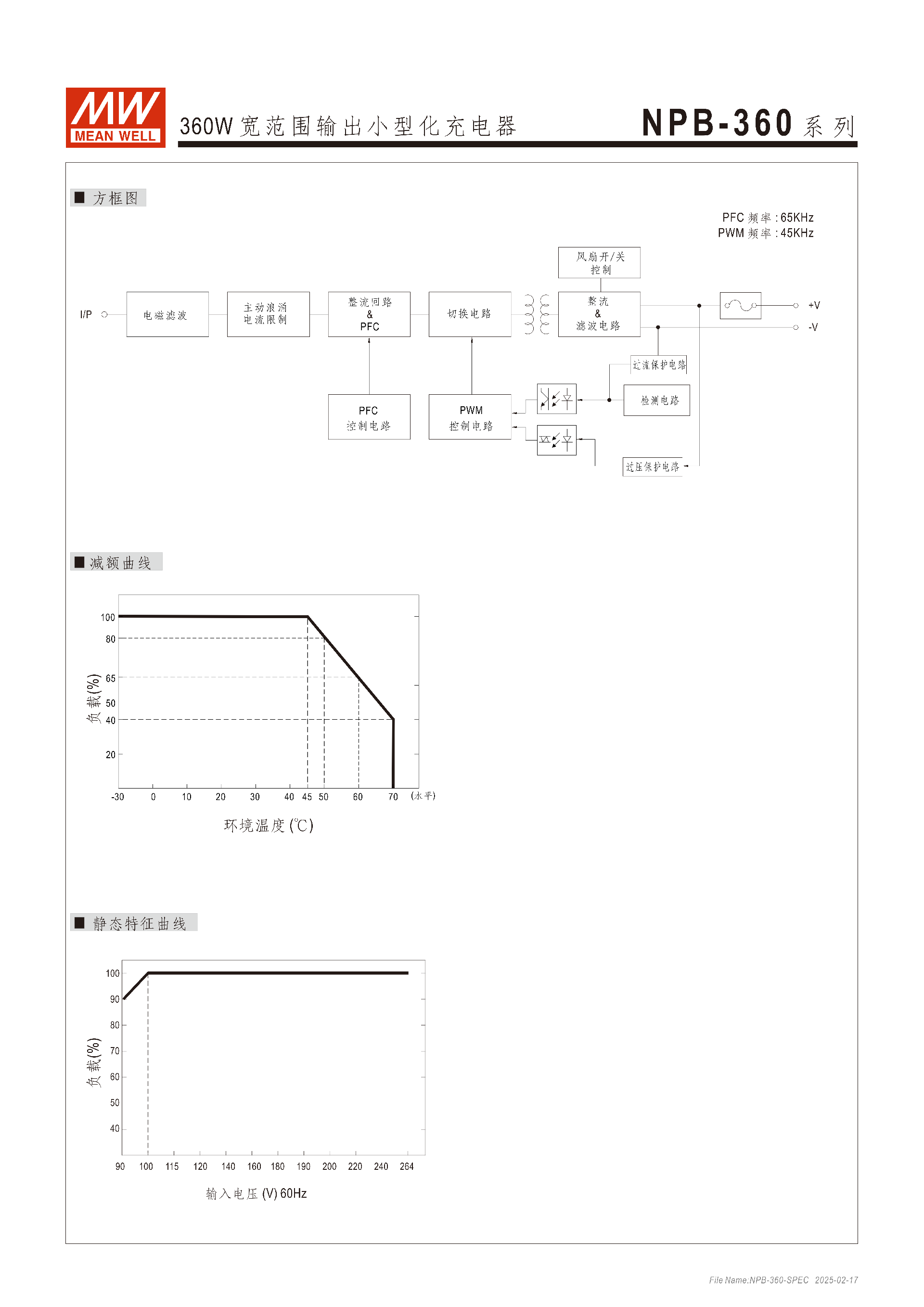

工作溫度：-30~+70℃（需參考減額曲線，高溫需降額負載）
工作濕度：20~95% RH，無冷凝
儲存溫濕度：-40~+85℃、10~95% RH，無冷凝
溫度系數：±0.05%/℃（0~45℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
溫控風扇：內部 RTH3≥50℃風扇開啟，≤45℃風扇關斷

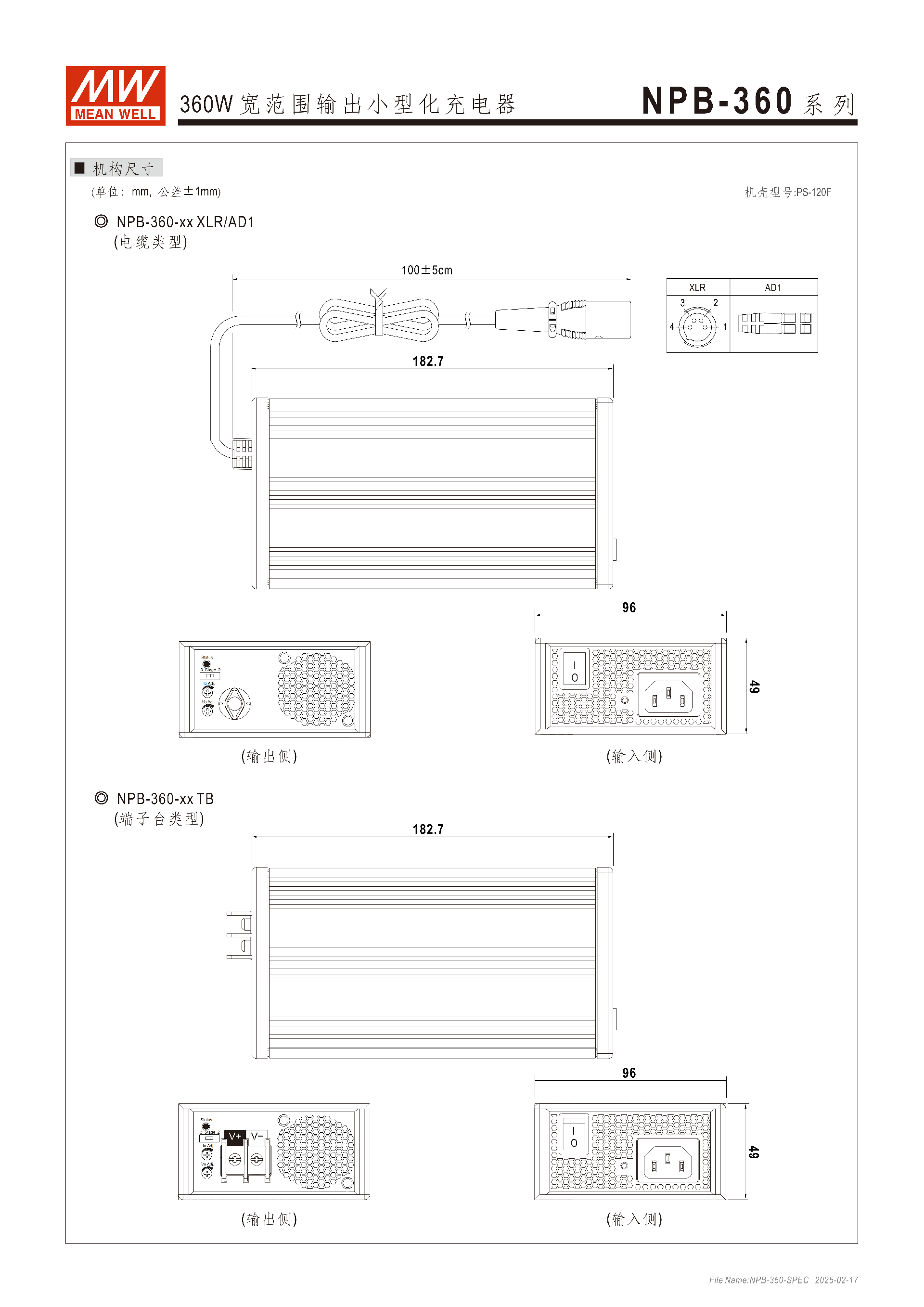

物理規格
機身尺寸：182.79649mm（LWH）（公差 ±1mm）
重量：1.3Kg / 個，10 個裝 14Kg/1.13CUFT
MTBF：Telcordia TR/SR-332 標準≥1324.7Khrs；MIL-HDBK-217F 標準≥173.9Khrs（25℃）

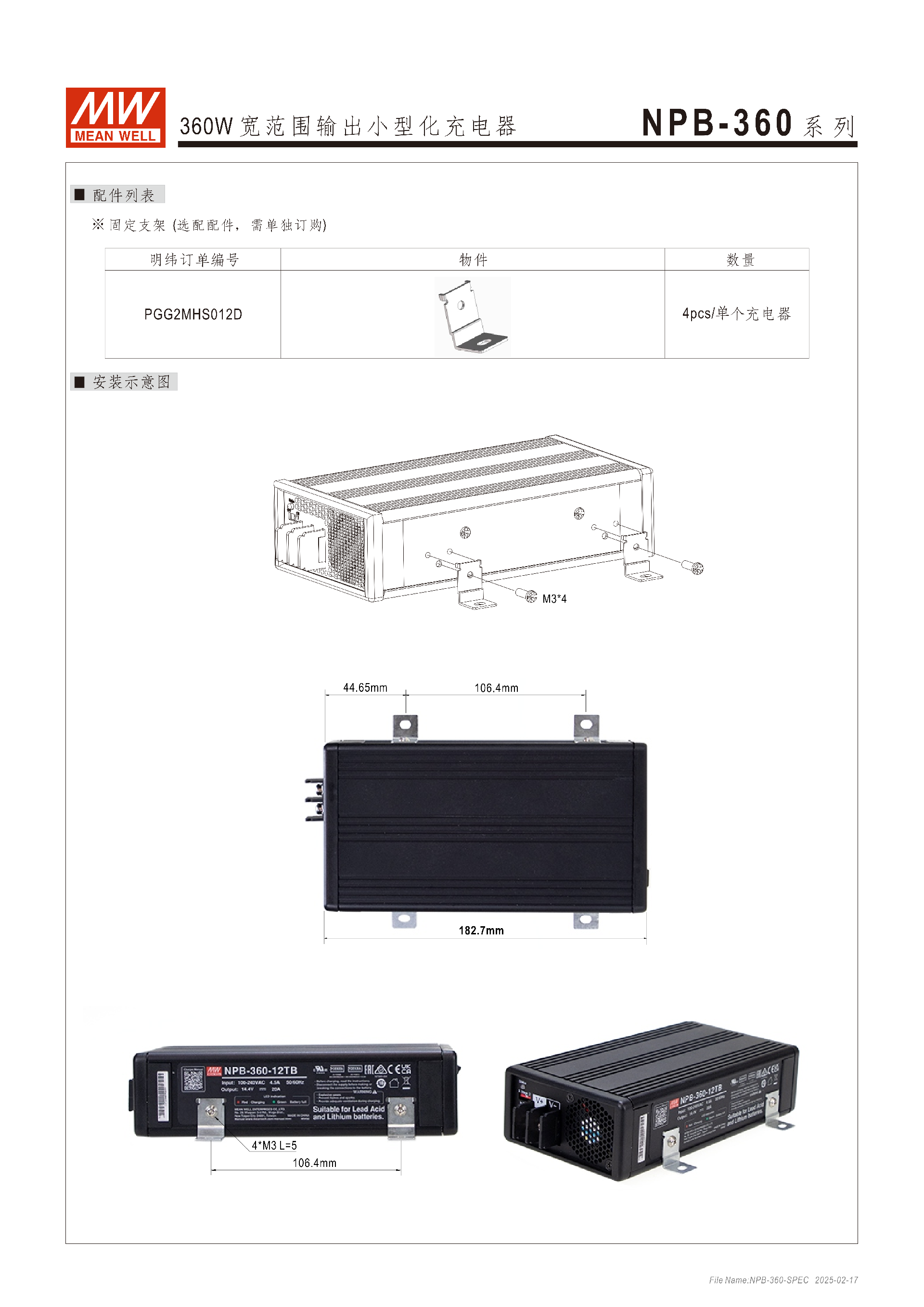

九、配件與安裝
標配：IEC320-C14 AC 插頭，輸出插頭（XLR/AD1/TB）配 100±5cm 電纜（XLR/AD1 型）
選配配件：固定支架（明緯訂單編號 PGG2MHS012D），4pcs / 個充電器，安裝用 M34/M35 螺絲

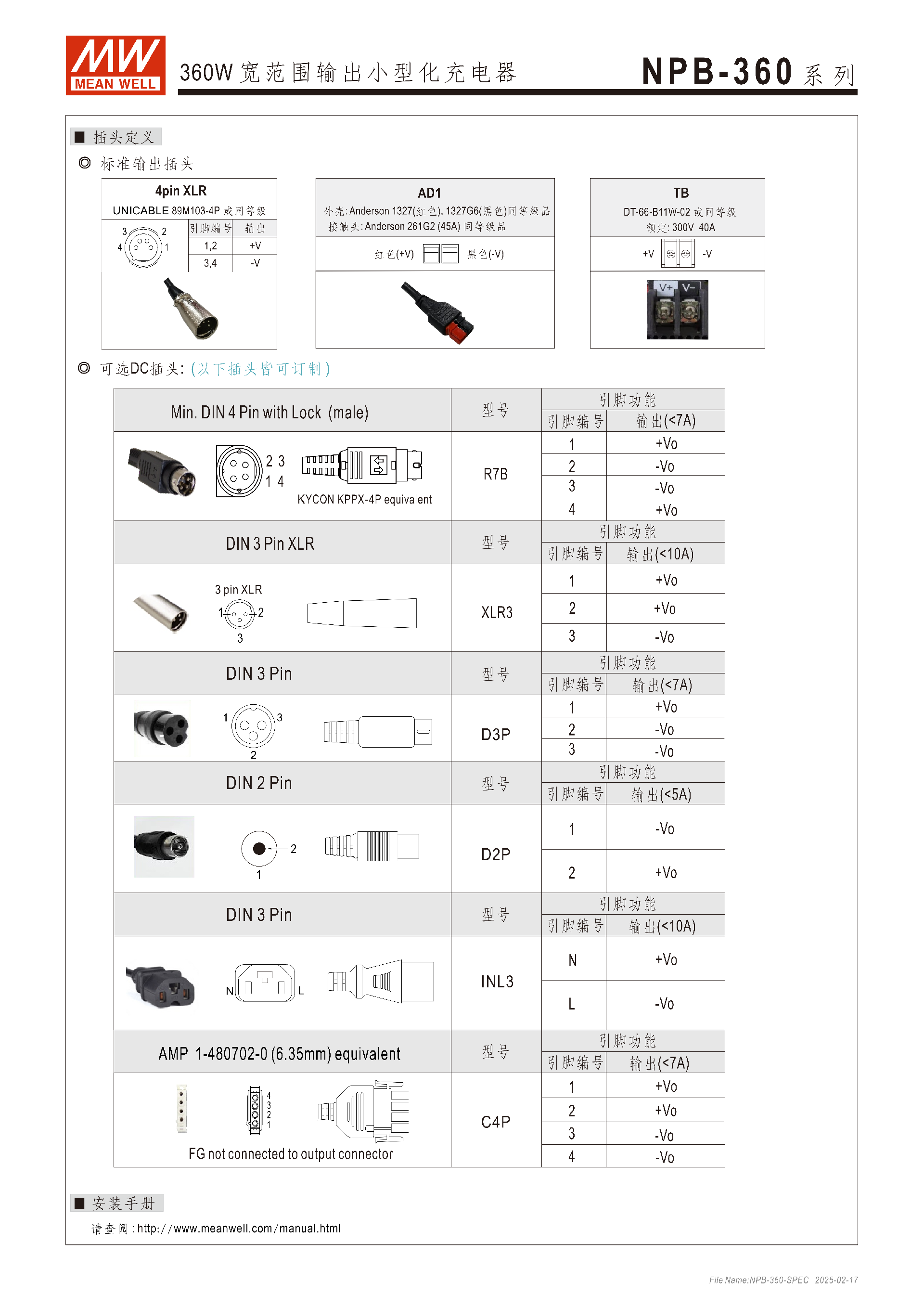

訂制選項：Min.DIN4Pin、DIN3PinXLR、D3P、D2P 等多款 DC 輸出插頭可訂制
插頭定義：主流插頭均為紅 (+V)、黑 (-V)，訂制插頭有明確引腳功能定義，F(xiàn)G 不連接至輸出連接器
十、備注說明
充電器規格可依電池規格修訂，需與電池供貨商、明緯接洽；
低輸入電壓 / 高溫環境下需按減額曲線降額負載；
電源為獨立元件，需結合終端設備完成電磁兼容確認；
所有規格除特別說明，均在 230VAC、額定負載、25℃下量測。
關鍵問題
問題 1（功能適配類）：NPB-360 系列如何區分適配鋰電池和鉛酸電池，核心設置方式是什么？
答案：通過DIP S.W 開關選擇充電曲線實現適配，2 段式充電曲線專門適配鋰鐵、鋰錳鋰電池，3 段式充電曲線適配加水式、膠體式、吸附玻璃纖維式鉛酸電池；且該系列默認出廠為 3 段式充電曲線，可手動通過 DIP S.W 切換為 2 段式。
問題 2（參數調節類）：NPB-360 系列三款核心機型的電壓、電流可調范圍分別是多少，調節方式是什么？
答案：三款機型均通過VR 專用旋鈕獨立調節充電電壓和充電電流，具體可調范圍：①NPB-360-12：電壓 10.5~15.2V，電流 10~20A；②NPB-360-24：電壓 21~30.4V，電流 6~12A；③NPB-360-48：電壓 42~60.8V，電流 3~6A；電流調節范圍均為額定電流的 50%~100%。
問題 3（使用環境與保護類）：NPB-360 系列的工作溫度范圍是多少，面對高溫 / 過壓等異常情況有哪些保護措施？
答案：該系列工作溫度寬至 **-30~+70℃**，高溫環境下需參考減額曲線降額負載；針對異常情況有四重專屬保護：①過溫保護：采用打嗝模式，溫度下降后自動恢復，且內置溫控風扇（≥50℃開、≤45℃關）輔助散熱；②過壓保護：關斷并鎖存輸出電壓，需重啟恢復；③短路保護：恒流限流，5 秒后自動關機，重啟恢復；④電池反極性保護：通過內部保險絲直接斷開電路，從源頭避免損壞。
