明緯 NPB-240 系列 240W 寬范圍輸出小型化充電器支持90~264VAC通用交流輸入，為 Ⅰ 級電源且無風扇設計，擁有XLR、AD1、TB三種主流輸出插頭類型，分12/24/48V三款核心機型，輸出電壓 / 電流可分別通過 VR 調節（電壓范圍 10.5~15.2V/21~30.4V/42~60.8V、電流為額定的 50%~100%），支持通過 DIP S.W 選擇2/3 段式充電曲線（2 段適配鋰電池、3 段適配鉛酸電池），具備短路 / 過壓 / 過溫 / 電池反極性多重保護，工作溫度寬達 **-30~+70℃，通過雙安規認證且提供3 年保固 **，適用于鉛酸 / 鋰電池充電、電動車、特種車輛、無線電系統備份等多場景。
一、產品概述
明緯 NPB-240 系列為240W 寬范圍輸出小型化充電器，屬于 Ⅰ 級電源（帶 FG），采用無風扇設計，專為鉛酸電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰錳）充電設計，通過UL/EN62368-1、EN60335-1/2-29 雙安規認證及 CB、Dekra、BSMI 等多國認證，提供3 年長效保固，是工業、車載、儲能等場景的通用充電解決方案。
二、核心輸入輸出規格
三款核心機型的關鍵電氣參數如下表，所有參數默認在 230VAC、額定負載、25℃環境下測量：
| 機型 | NPB-240-12 | NPB-240-24 | NPB-240-48 |
|---|---|---|---|
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 電壓可調范圍 | 10.5~15.2V | 21~30.4V | 42~60.8V |
| 額定輸出電流 | 13.5A | 8A | 4A |
| 電流可調范圍 | 6.75~13.5A | 4~8A | 2~4A |
| 最大功率 | 205.2W | 243.2W | 243.2W |
| 推薦電池容量 | 55~180AH | 30~100AH | 15~50AH |
| 效率（Typ.，TB 插頭） | 89% | 92% | 93% |
輸入規格：支持90~264VAC通用交流輸入 / 127~370VDC 直流輸入，頻率 47~63Hz；滿載時功率因素 PF>0.98（115VAC）、PF>0.95（230VAC）；空載功耗 <0.15W，電池漏電流 <1mA，交流漏電流 < 0.75mA/240VAC。
三、核心功能特性

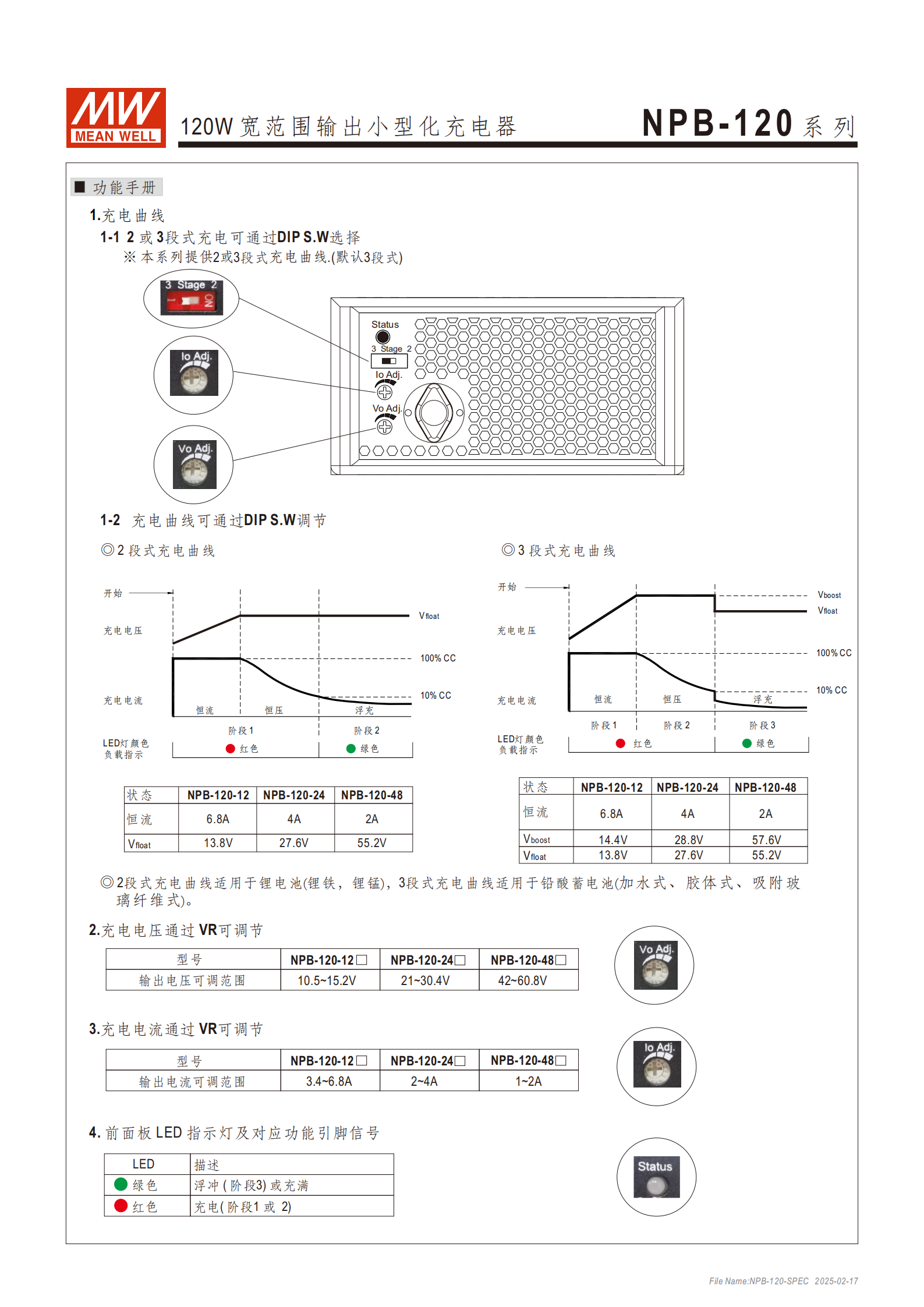

靈活的充電模式
支持2/3 段式充電曲線，通過DIP S.W選擇（默認 3 段式）；
2 段式適配鋰電池（鋰鐵、鋰錳），流程為恒流→浮充；3 段式適配鉛酸電池，流程為恒流→恒壓→浮充；
前面板LED 燈顯示充電狀態：紅色為充電階段（1/2 段），綠色為浮充 / 充滿階段（3 段）。
寬范圍可調性
充電電壓通過VR調節，覆蓋不同電池的充電需求；
充電電流為額定電流的50%~100%，同樣通過 VR 調節，適配不同容量電池。
全面的保護機制
短路保護：恒流限流，5 秒后關機，重啟恢復；
過壓保護：關斷并鎖存輸出，重啟恢復（保護電壓 16~20V/32~40V/64~75V）；
電池反極性保護：通過內部保險絲斷開；
過溫保護：打嗝模式，溫度下降后自動恢復。
四、環境與可靠性參數
環境適應性
工作溫度：-30~+70℃（低溫度 / 低輸入電壓下需參考減額曲線降額使用）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+85℃、10~95% RH，無冷凝；
溫度系數：±0.05%/℃（0~45℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
可靠性與電磁兼容
MTBF：最低157.5K hrs（MIL-HDBK-217F 標準）、1284.9K hrs（Telcordia TR/SR-332 標準）；
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；
絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG 均≥100M Ohms（500VDC/25℃/70% RH）；
電磁干擾（EMI）：傳導 / 輻射為Class B，諧波電流Class A，符合 EN55032 等標準；
電磁耐受（EMS）：通過 ESD（8KV 空氣 / 4KV 接觸）、浪涌、EFT 等多項測試，符合 EN61000 系列標準。
五、物理與安裝規格

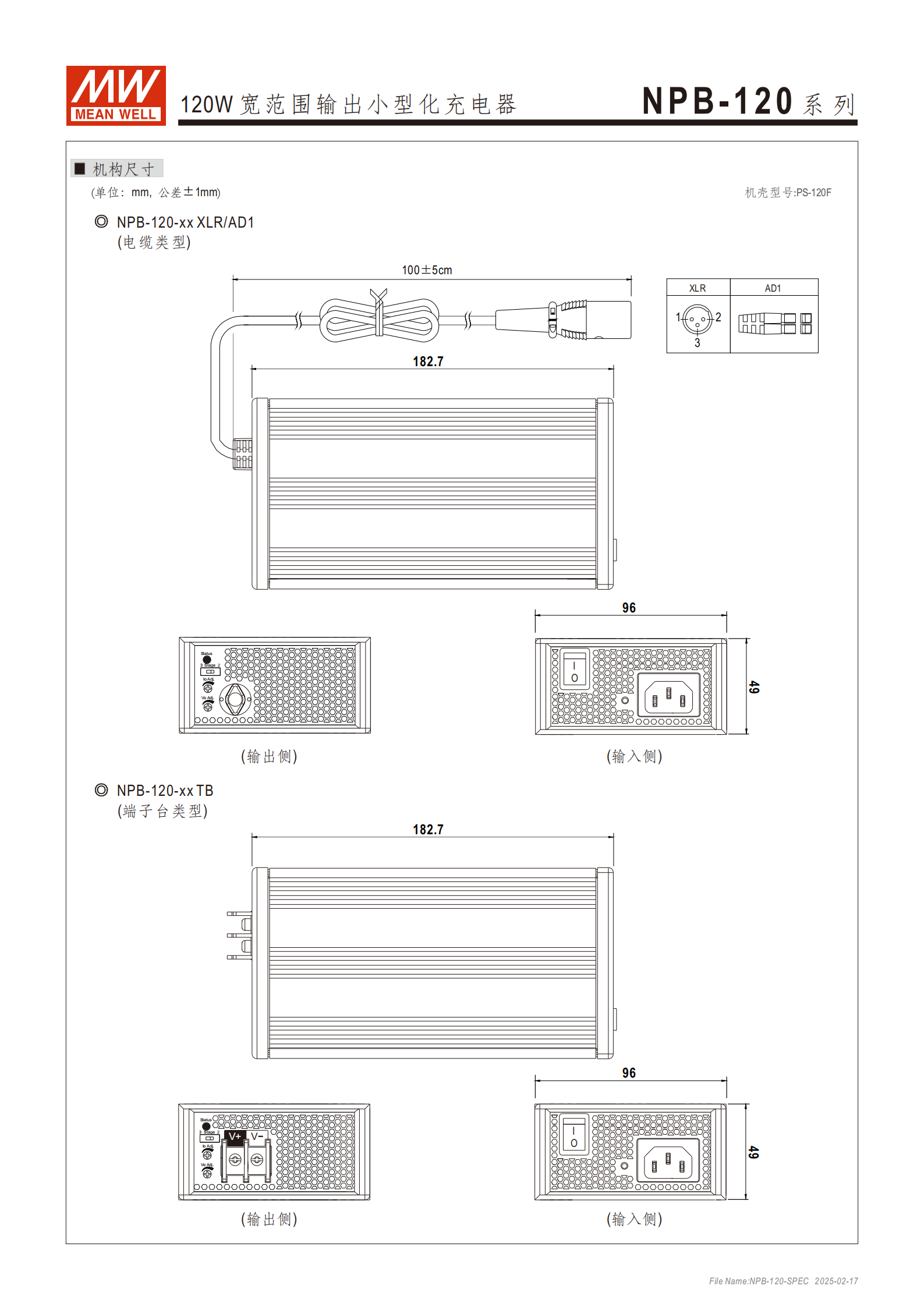

基礎尺寸與重量
機身尺寸：182.79649mm（LWH），公差 ±1mm；
單臺重量：1.3Kg；整箱包裝：10pcs/14Kg/1.13CUFT。

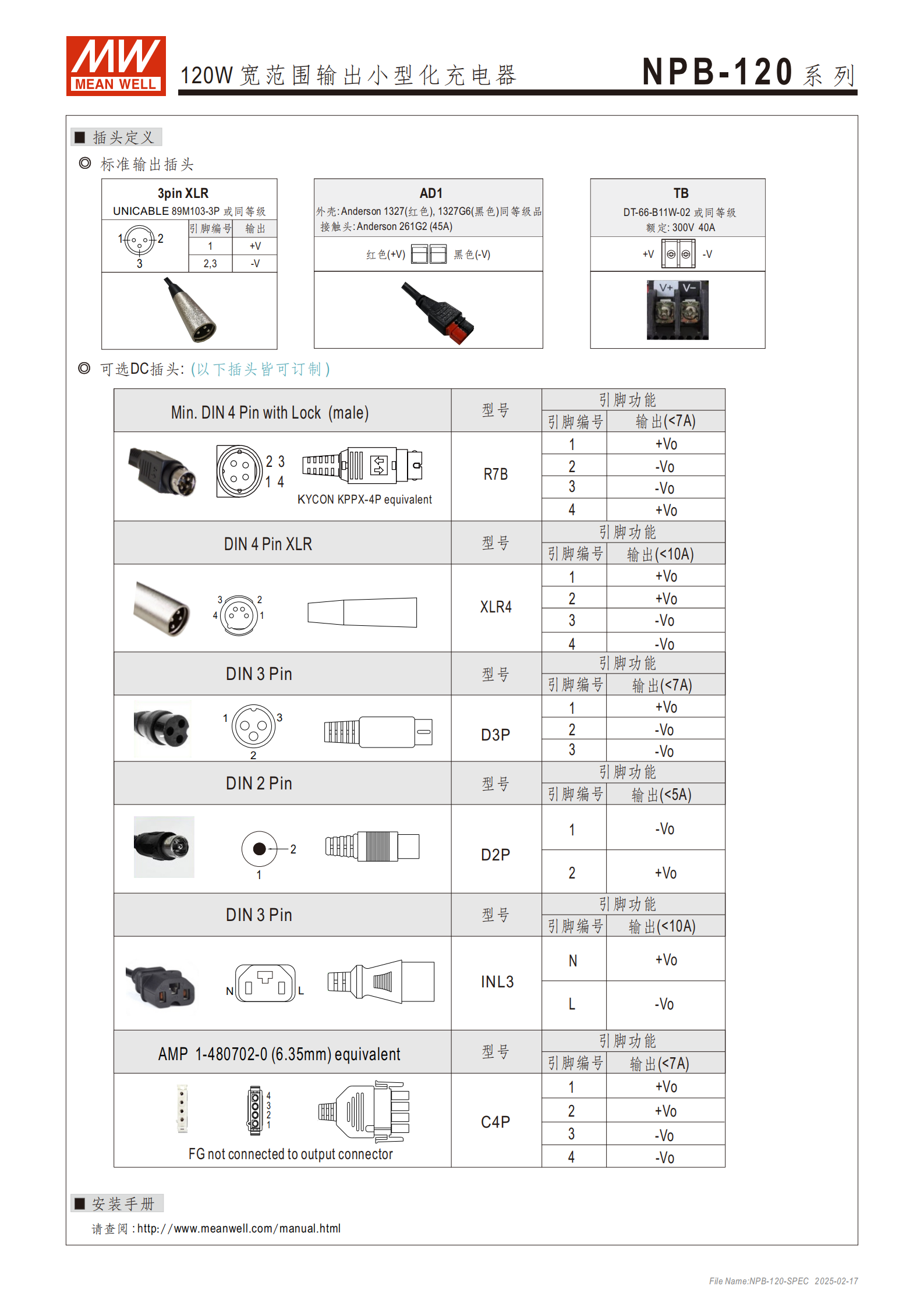

輸出插頭
主流類型：XLR（4pin）、AD1（Anderson 同等級）、TB（端子臺），均有現貨；
可訂制插頭：Min. DIN 4Pin、DIN 3Pin XLR、DIN2Pin 等多種類型，各插頭有對應電流限制與引腳定義。

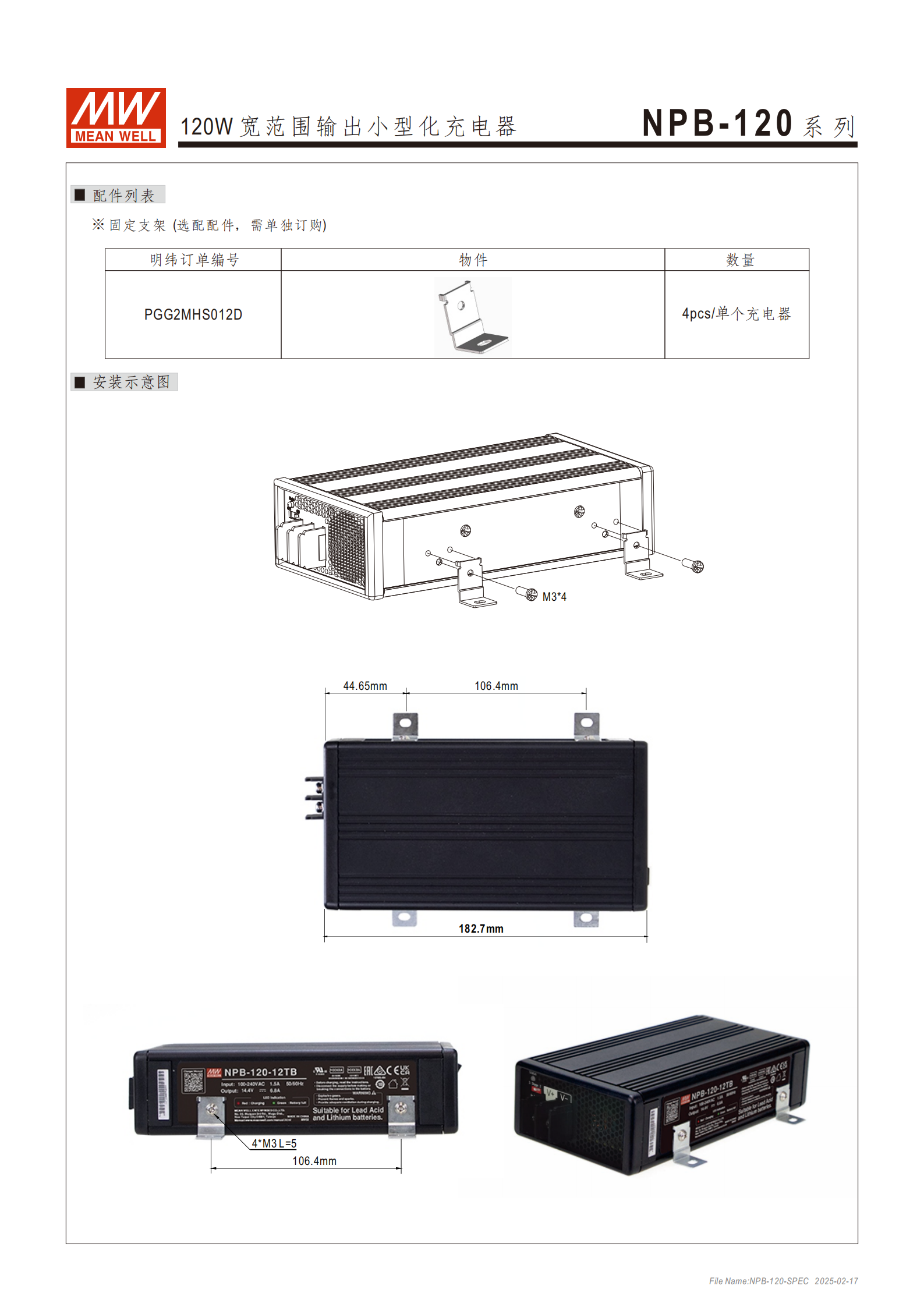

安裝配件
選配固定支架：明緯訂單編號PGG2MHS012D，4pcs / 單個充電器，需單獨訂購。
六、應用場景
電池充電：鉛酸電池（加水 / 膠體 / 吸附玻璃纖維式）、鋰電池（鋰鐵 / 鋰錳）；
車載領域：電動車、露營車、巴士、重型卡車、特種車輛；
工業與系統：無線電系統備份、監測系統、便攜式電動工具。
七、其他說明
充電器規格可依電池規格修訂，需與電池供貨商和明緯確認細節；
低輸入電壓 / 極端溫度下需參考減額曲線降額使用；
電源為獨立元件，需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（功能適配性）：NPB-240 系列的 2 段式和 3 段式充電曲線分別適配什么電池，核心充電流程有何不同？
答案：2 段式充電曲線適配鋰電池（鋰鐵、鋰錳），核心流程為恒流充電階段→浮充階段；3 段式充電曲線適配鉛酸電池（加水式、膠體式、吸附玻璃纖維式），為默認模式，核心流程為恒流充電階段→恒壓充電階段→浮充階段，兩種模式均可通過DIP S.W進行選擇，且通過前面板 LED 燈區分狀態（紅色為充電階段、綠色為浮充 / 充滿階段）。
問題 2（規格調節）：NPB-240 系列三款核心機型的電壓和電流調節范圍分別是多少，調節方式是什么？
答案：三款機型均通過VR調節充電電壓和電流，具體范圍：①NPB-240-12：電壓 10.5~15.2V，電流 6.75~13.5A；②NPB-240-24：電壓 21~30.4V，電流 4~8A；③NPB-240-48：電壓 42~60.8V，電流 2~4A；其中電流調節范圍均為對應機型額定電流的50%~100%。
問題 3（應用與防護）：NPB-240 系列具備哪些核心保護功能，主要適用于哪些場景？
答案：核心保護功能包含短路保護、過壓保護、過溫保護、電池反極性保護，各保護均有專屬觸發機制與恢復方式（如短路 5 秒后關機、過溫打嗝模式自恢復、反極性通過內部保險絲斷開等）；主要應用場景分為三類，一是電池充電（鉛酸 / 鋰電池），二是車載領域（電動車、露營車、重型卡車等特種車輛），三是工業與系統備份（無線電系統、監測系統、便攜式電動工具）。
