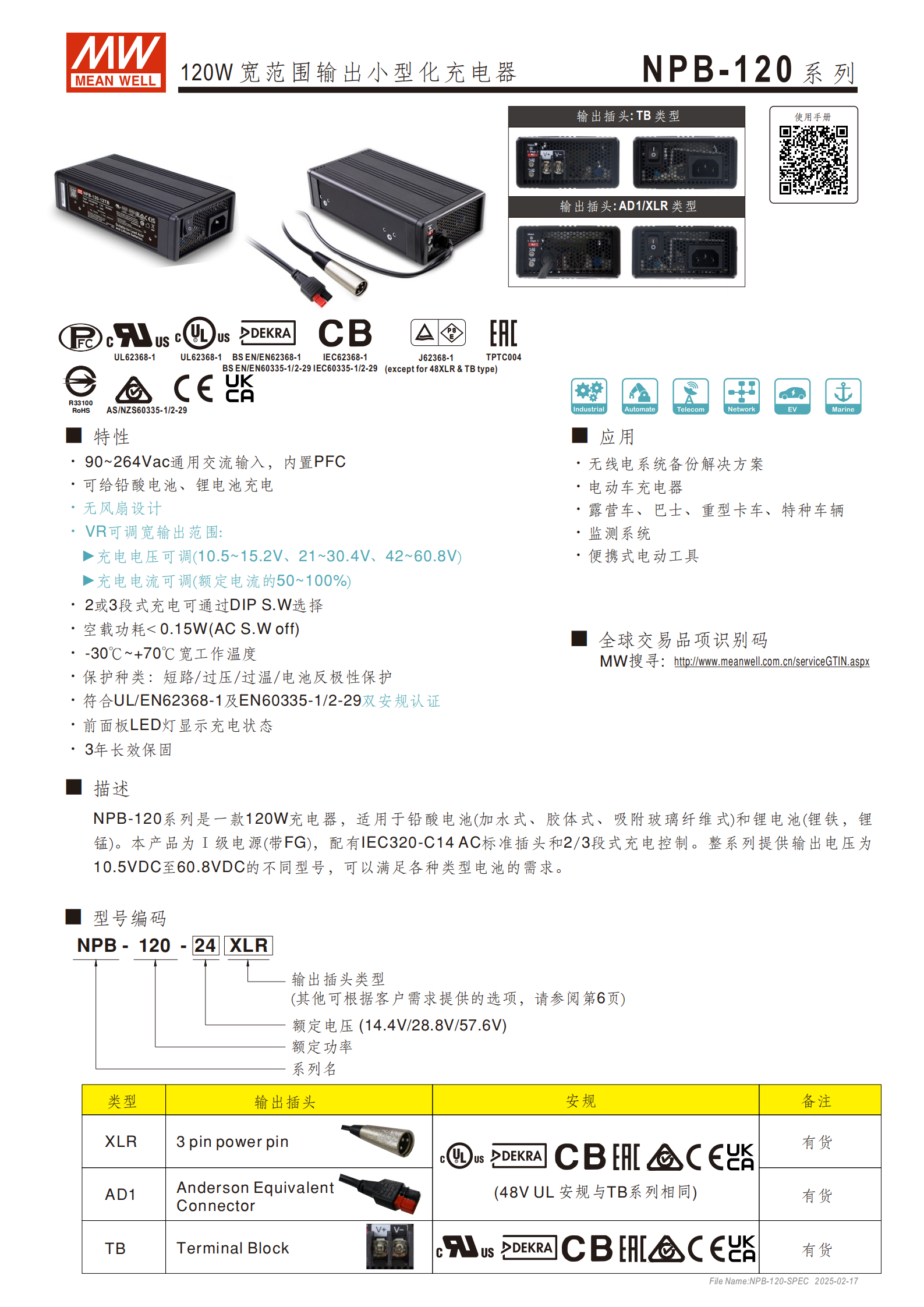

NPB-120 系列是明緯推出的120W 寬范圍輸出小型化充電器，支持90~264VAC 通用交流輸入，具備無風扇設計和3 年保固，可適配鉛酸電池（加水 / 膠體 / 吸附玻璃纖維式）與鋰電池（鋰鐵 / 鋰錳），分12V/24V/48V三款核心機型，輸出電壓、電流均可調，提供XLR/AD1/TB三種輸出插頭類型，擁有短路 / 過壓 / 過溫 / 電池反極性四重保護，工作溫度寬達 **-30~+70℃，通過UL/EN62368-1等雙安規及多項電磁兼容認證，適用于無線電系統備份、電動車、特種車輛等多場景，還可通過 DIP 開關選擇2/3 段式充電曲線 **，分別匹配鋰電池和鉛酸電池。
NPB-120 系列為明緯研發的120W 寬范圍輸出小型化充電器，屬于 Ⅰ 級電源（帶 FG），內置 PFC，無風扇設計，空載功耗 **<0.15W**，提供3 年長效保固，是全球交易品項，可適配鉛酸電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰錳），通過UL/EN62368-1雙安規認證，適用于無線電系統備份、電動車、露營車 / 重型卡車 / 特種車輛、監測系統、便攜式電動工具等場景。

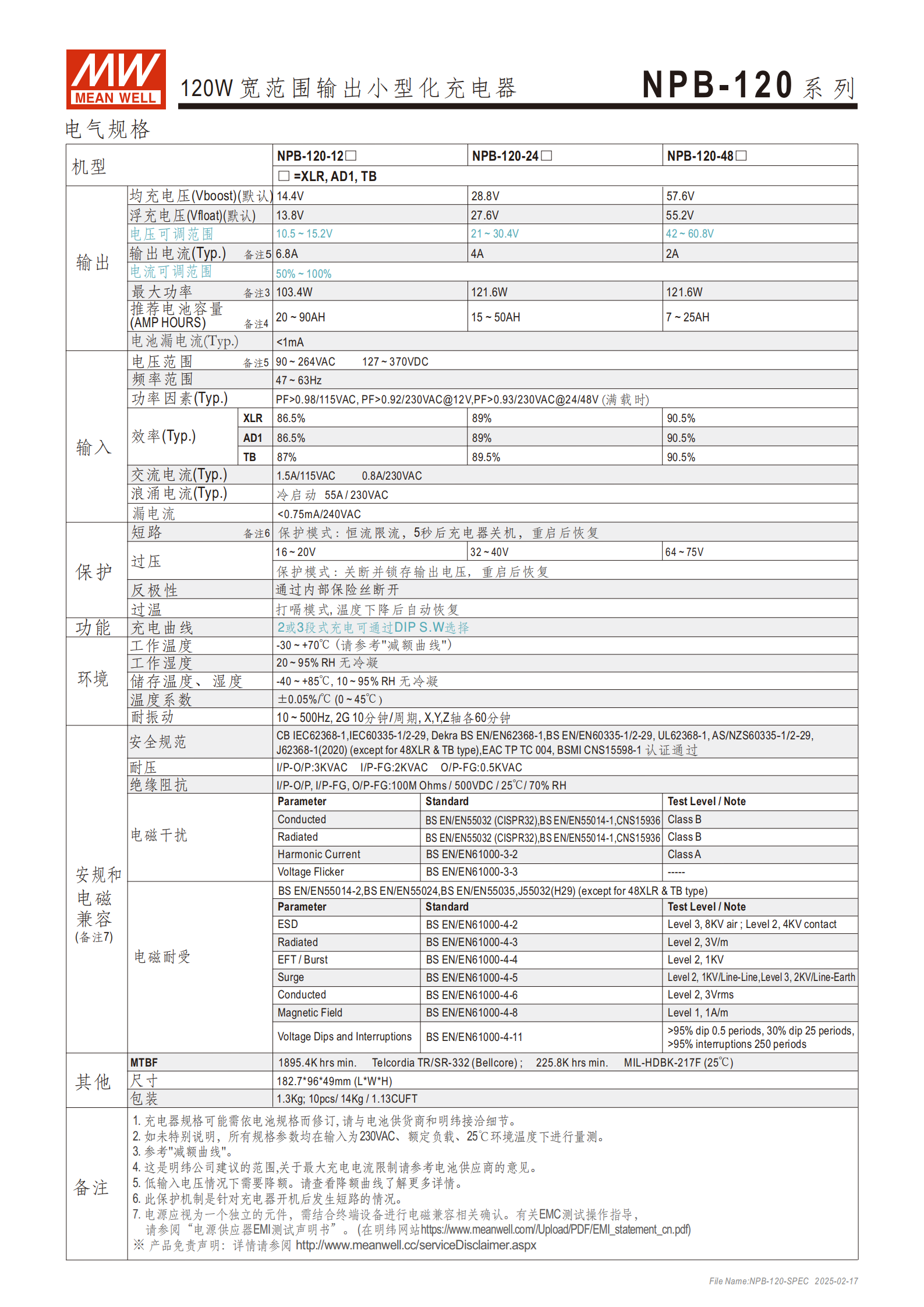

二、核心電氣規格
三款核心機型的關鍵參數如下表，所有參數默認在230VAC 輸入、額定負載、25℃環境下測量：
| 機型 | NPB-120-12 | NPB-120-24 | NPB-120-48 |
|---|---|---|---|
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 電壓可調范圍 | 10.5~15.2V DC | 21~30.4V DC | 42~60.8V DC |
| 額定輸出電流 | 6.8A | 4A | 2A |
| 電流可調范圍 | 3.4~6.8A（50%~100%） | 2~4A（50%~100%） | 1~2A（50%~100%） |
| 最大功率 | 103.4W | 121.6W | 121.6W |
| 推薦電池容量 | 20~90AH | 15~50AH | 7~25AH |
| 電池漏電流 | <1mA | <1mA | <1mA |
三、輸入規格
電壓范圍：90~264VAC、127~370VDC（低輸入電壓需降額）
頻率范圍：47~63Hz
功率因素（滿載）：115VAC 時 PF>0.98；230VAC 時 12V 機型 PF>0.92、24/48V 機型 PF>0.93
交流電流（典型）：1.5A/115VAC、0.8A/230VAC
浪涌電流（典型）：55A/230VAC（冷啟動）
漏電流：<0.75mA/240VAC
四、效率與可靠性
效率（典型）：XLR/AD1/TB 插頭機型效率分別為86.5%/87%（12V）、89%/89.5%（24V）、90.5%（48V）
MTBF（平均無故障時間）：最低1895.4Khrs（Telcordia TR/SR-332 標準）；25℃下225.8Khrs（MIL-HDBK-217F 標準）

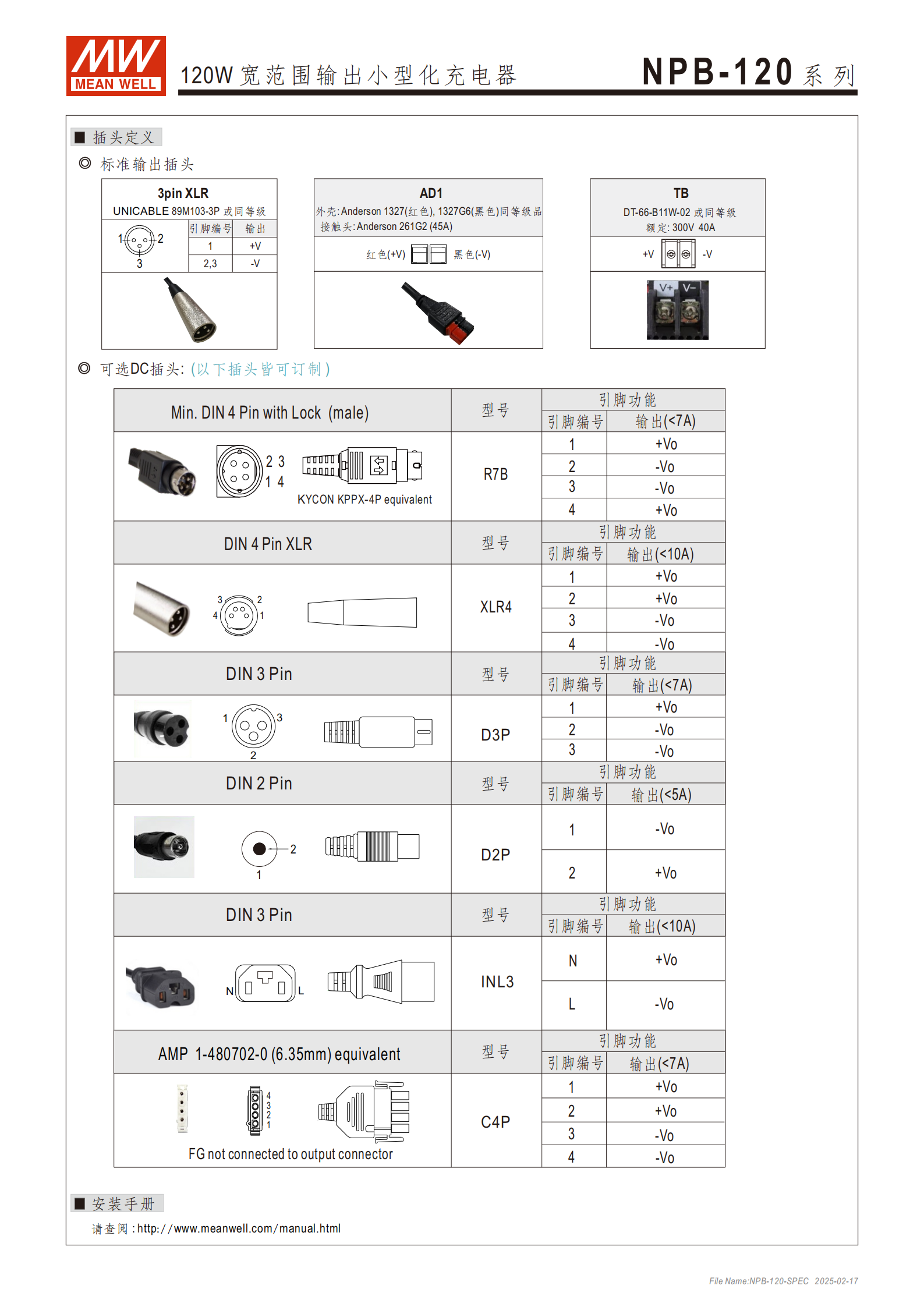

五、輸出插頭類型
標配 3 種插頭，均可訂制其他 DC 插頭，具體信息：
| 插頭類型 | 規格 / 等效件 | 安規 | 狀態 |
|---|---|---|---|
| XLR | 3pin power pin，89M103-3P 等效 | CUL/CBC/DEKRA US | 有貨 |
| AD1 | Anderson 等效連接器，1327（紅）/1327G6（黑）外殼 | 48VUL 與 TB 系列相同 | 有貨 |
| TB | 端子臺，DT-66-B11W-02 等效，額定 300V 40A | C9/CBC/DEKRA US | 有貨 |
| 訂制插頭包含DIN4Pin/DIN3Pin/DIN2Pin/AMP1-480702-0等，適配不同電流需求（<5A/<7A/<10A）。 |

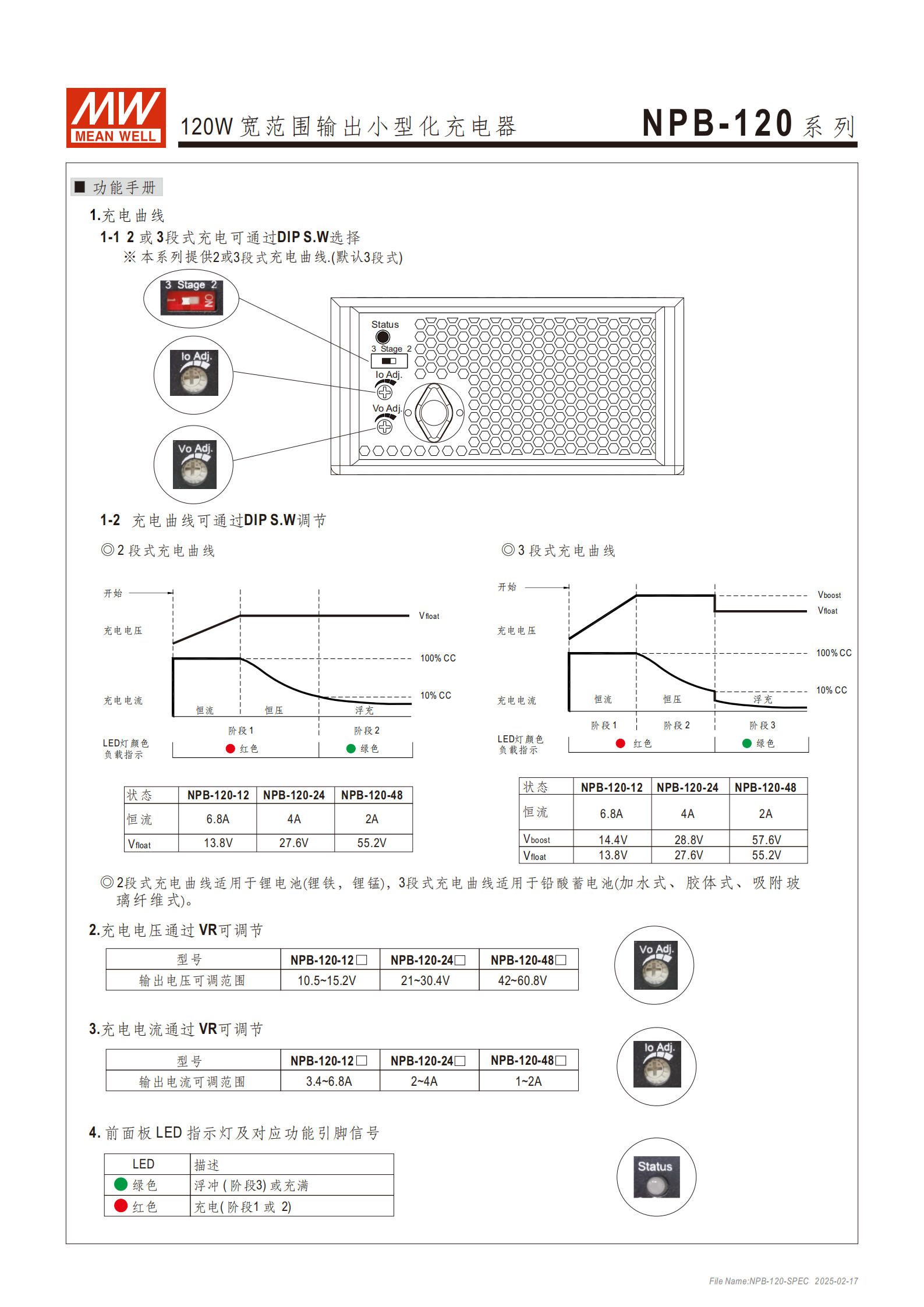

六、充電功能設計
充電曲線選擇：通過DIP S.W選擇 2 段式 / 3 段式，默認 3 段式；2 段式適配鋰電池，3 段式適配鉛酸電池
2 段式：恒流（100%）→恒壓（浮充電壓），完成后綠燈亮起
3 段式：恒流（100%）→恒壓（均充電壓）→浮充（浮充電壓），浮充階段綠燈亮起
參數調節：通過 VR 分別調節充電電壓、電流，調節范圍如上表
狀態顯示：前面板 LED 燈，紅色為充電階段（1/2 段），綠色為浮充 / 充滿階段（3 段）
七、保護功能
具備四重保護，保護機制各有不同：
短路保護：恒流限流，5 秒后充電器關機，重啟后恢復（針對開機后短路）
過壓保護：過壓閾值 16~20V（12V）/32~40V（24V）/64~75V（48V），關斷并鎖存輸出電壓，重啟后恢復
過溫保護：打嗝模式，溫度下降后自動恢復
電池反極性保護：通過內部保險絲斷開
八、環境與物理參數
環境參數
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫濕度：-40~+85℃、10~95% RH，無冷凝
溫度系數：±0.05%/℃（0~45℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘

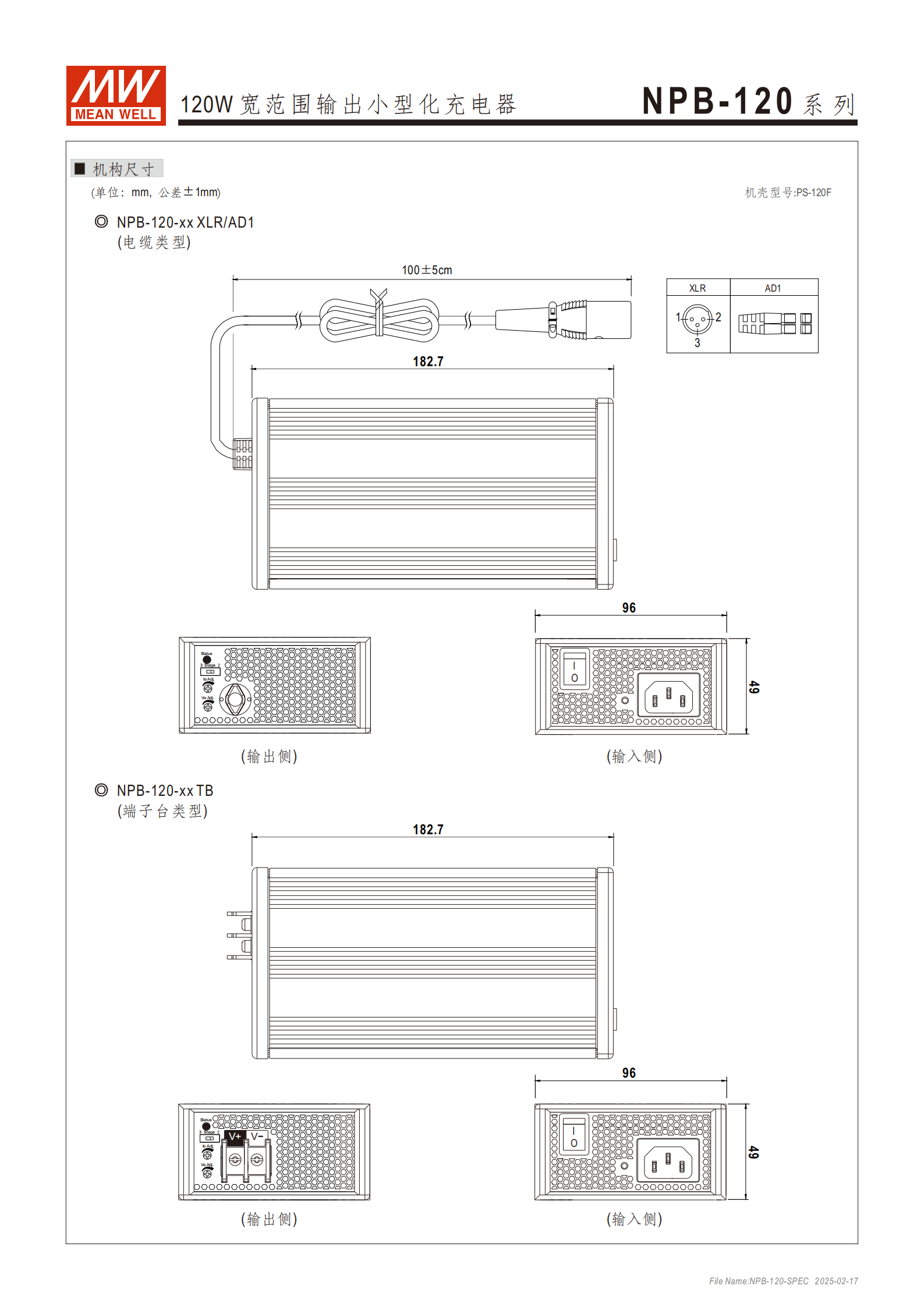

物理參數
尺寸：182.79649mm（LWH），公差 ±1mm
重量：單臺1.3Kg，10 臺裝 14Kg/1.13CUFT

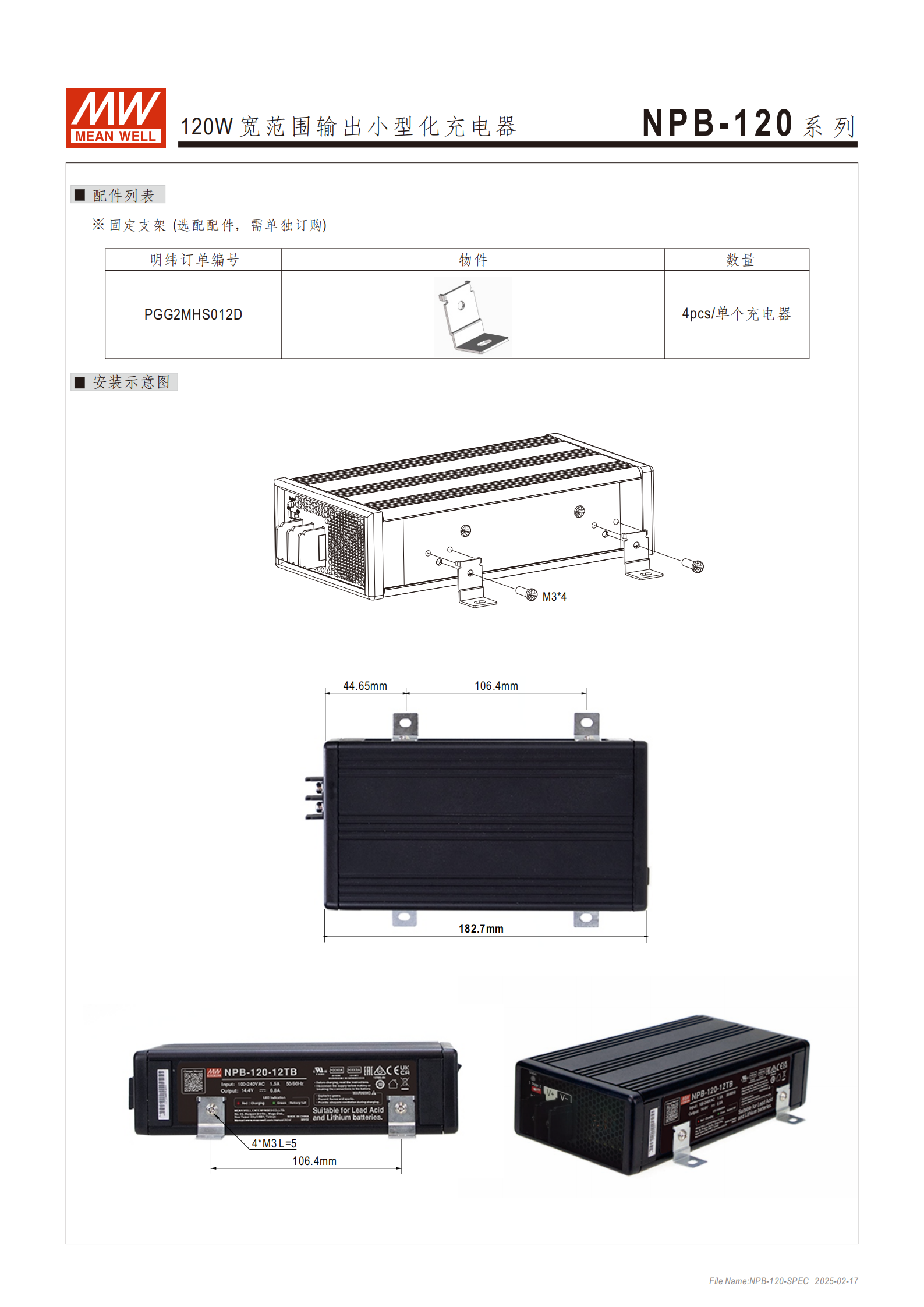

配件：固定支架PGG2MHS012D（選配，4 個 / 臺，單獨訂購）
九、認證與電磁兼容
安全規范認證：CB IEC62368-1、IEC60335-1/2-29、Dekra BS EN/EN62368-1、UL62368-1、AS/NZS60335-1/2-29、EAC TP TC 004、BSMI CNS15598-1 等（J62368-1 除外 48XLR/TB 型）
絕緣與耐壓
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG:100M Ohms / 500VDC / 25℃/70% RH
電磁兼容（EMC）
電磁干擾：傳導 / 輻射均為 BS EN/EN55032 Class B；諧波電流 Class A（EN61000-3-2）；電壓閃爍符合 EN61000-3-3
電磁耐受：ESD（8KV 空氣 / 4KV 接觸）、輻射（3V/m）、EFT（1KV）、浪涌（1KV 線線 / 2KV 線地）等，均符合 EN61000 系列標準
十、其他說明
充電器規格可依電池規格修訂，需與電池供貨商、明緯接洽
電源為獨立元件，需結合終端設備做 EMC 確認
低輸入電壓、高溫環境下需參考減額曲線降額使用
安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html
關鍵問題
問題 1（產品適配性）：NPB-120 系列如何區分適配鋰電池和鉛酸電池，核心配置差異是什么？
答案：通過DIP S.W 開關選擇充電曲線實現適配，2 段式充電曲線專為鋰電池（鋰鐵、鋰錳）設計，僅含恒流、恒壓（浮充電壓）兩個階段；3 段式充電曲線專為鉛酸電池（加水式、膠體式、吸附玻璃纖維式）設計，含恒流、恒壓（均充電壓）、浮充三個階段，且 3 段式為產品默認模式；此外兩款電池適配的充電電壓默認值不同，鉛酸電池有專屬均充電壓（14.4V/28.8V/57.6V），鋰電池僅使用浮充電壓（13.8V/27.6V/55.2V）。

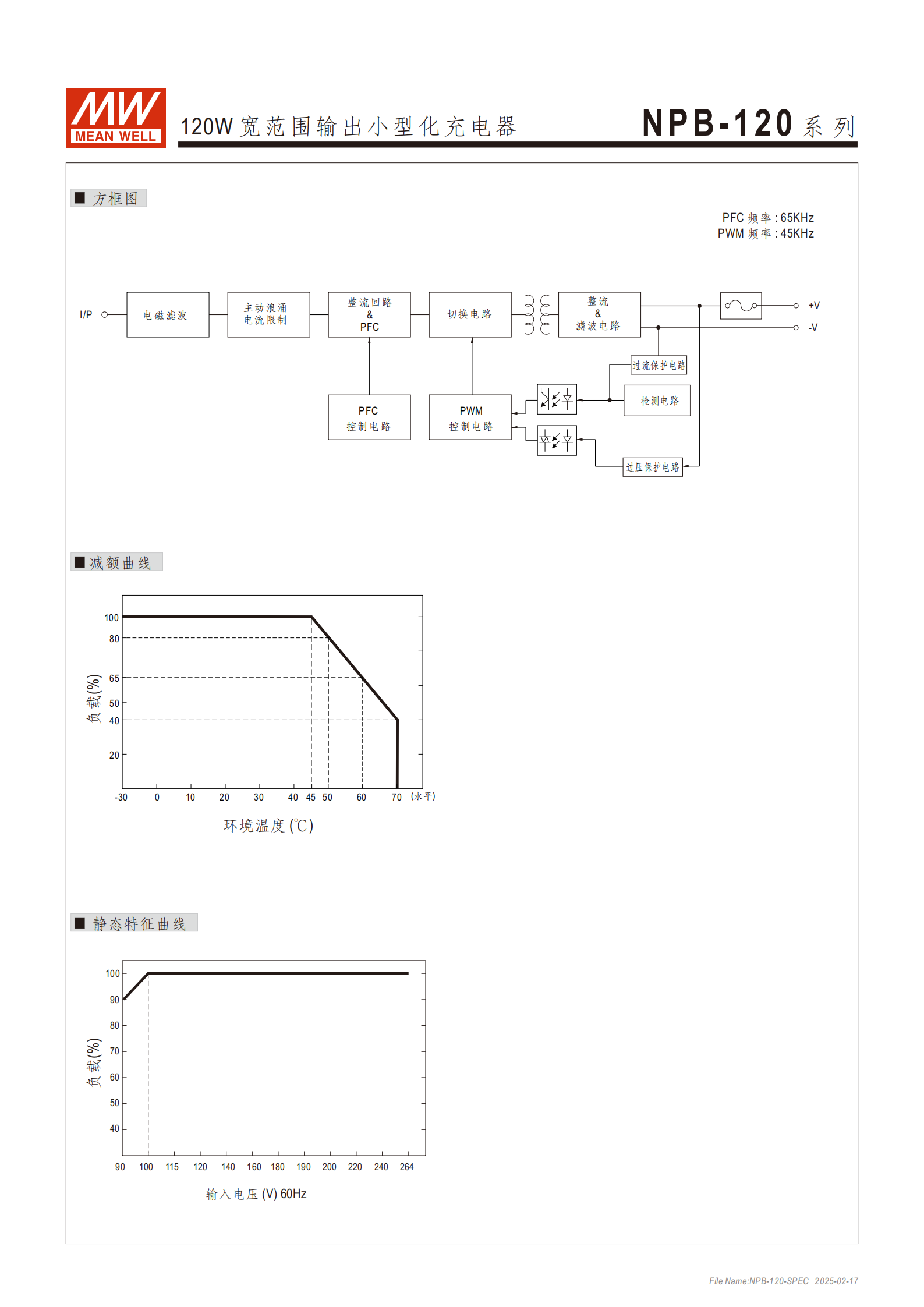

問題 2（使用限制）：NPB-120 系列在什么工況下需要降額使用，核心的降額依據是什么？
答案：有兩種工況需降額使用，一是輸入電壓處于 90~120VAC 低電壓區間（低于 230VAC 額定輸入），二是工作環境溫度超過 25℃（最高至 70℃）；核心降額依據為產品提供的輸入電壓減額曲線和環境溫度減額曲線，曲線分別標注了不同輸入電壓、環境溫度下對應的最大負載百分比，需按曲線限制調整充電器輸出負載。
問題 3（可靠性與防護）：NPB-120 系列的核心保護功能有哪些，各保護機制的恢復方式有何不同？
答案：核心具備短路、過壓、過溫、電池反極性四重保護，恢復方式差異顯著：1. 短路保護：恒流限流 5 秒后關機，需手動重啟充電器恢復；2. 過壓保護：關斷并鎖存輸出電壓，需手動重啟恢復；3. 過溫保護：進入打嗝模式，無需手動操作，溫度下降至正常范圍后自動恢復；4. 電池反極性保護：內部保險絲直接斷開，需更換保險絲后才能恢復使用。
