NPB-120-24 智能型電池充電器

 提示：點擊圖片可以放大

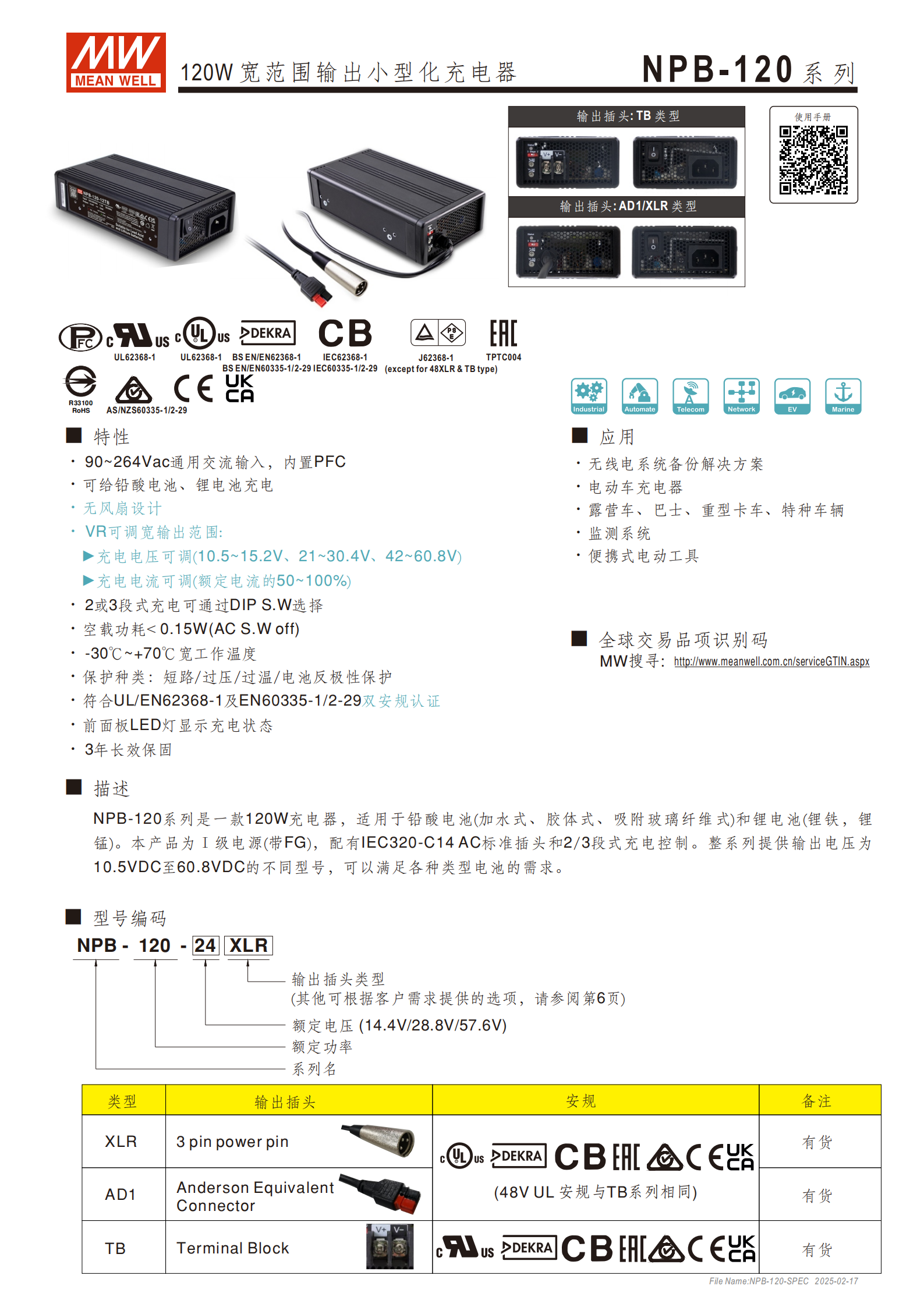

NPB-120 系列是明緯推出的120W 寬范圍輸出小型化充電器，支持90~264VAC 通用交流輸入，具備無風扇設計和3 年保固，可適配鉛酸電池（加水 / 膠體 / 吸附玻璃纖維式）與鋰電池（鋰鐵 / 鋰錳），分12V/24V/48V三款核心機型，輸出電壓、電流均可調，提供XLR/AD1/TB三種輸出插頭類型，擁有短路 / 過壓 / 過溫 / 電池反極性四重保護，工作溫度寬達 **-30~+70℃，通過UL/EN62368-1等雙安規及多項電磁兼容認證，適用于無線電系統備份、電動車、特種車輛等多場景，還可通過 DIP 開關選擇2/3 段式充電曲線 **，分別匹配鋰電池和鉛酸電池。

NPB-120 系列為明緯研發的120W 寬范圍輸出小型化充電器，屬于 Ⅰ 級電源（帶 FG），內置 PFC，無風扇設計，空載功耗 **<0.15W**，提供3 年長效保固，是全球交易品項，可適配鉛酸電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰錳），通過UL/EN62368-1雙安規認證，適用于無線電系統備份、電動車、露營車 / 重型卡車 / 特種車輛、監測系統、便攜式電動工具等場景。

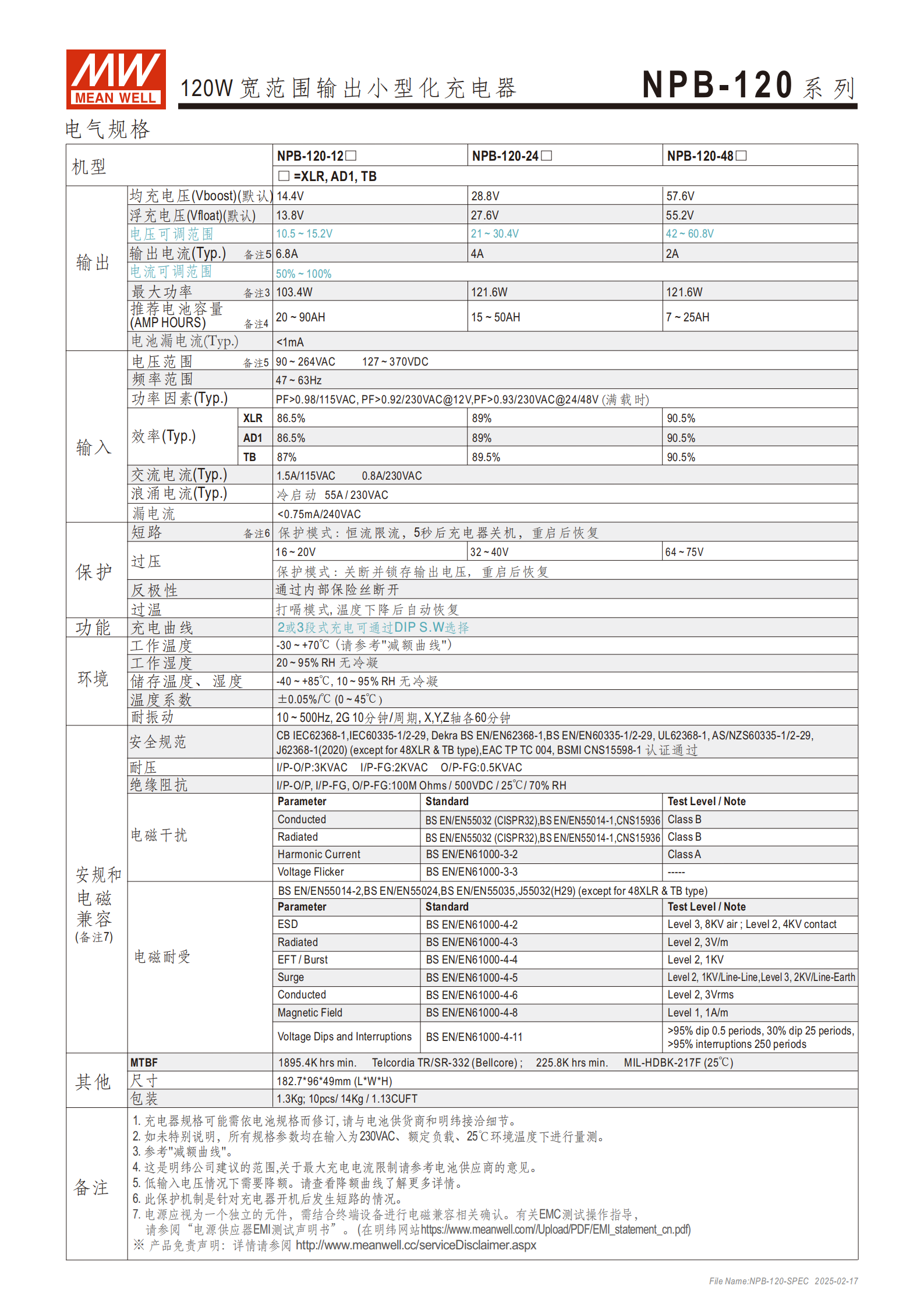

二、核心電氣規格

三款核心機型的關鍵參數如下表，所有參數默認在230VAC 輸入、額定負載、25℃環境下測量：


機型NPB-120-12NPB-120-24NPB-120-48
均充電壓（默認）14.4V28.8V57.6V
浮充電壓（默認）13.8V27.6V55.2V
電壓可調范圍10.5~15.2V DC21~30.4V DC42~60.8V DC
額定輸出電流6.8A4A2A
電流可調范圍3.4~6.8A（50%~100%）2~4A（50%~100%）1~2A（50%~100%）
最大功率103.4W121.6W121.6W
推薦電池容量20~90AH15~50AH7~25AH
電池漏電流<1mA<1mA<1mA

三、輸入規格

  1. 電壓范圍：90~264VAC、127~370VDC（低輸入電壓需降額）

  2. 頻率范圍：47~63Hz

  3. 功率因素（滿載）：115VAC 時 PF>0.98；230VAC 時 12V 機型 PF>0.92、24/48V 機型 PF>0.93

  4. 交流電流（典型）：1.5A/115VAC、0.8A/230VAC

  5. 浪涌電流（典型）：55A/230VAC（冷啟動）

  6. 漏電流：<0.75mA/240VAC

四、效率與可靠性

  1. 效率（典型）：XLR/AD1/TB 插頭機型效率分別為86.5%/87%（12V）、89%/89.5%（24V）、90.5%（48V）

  2. MTBF（平均無故障時間）：最低1895.4Khrs（Telcordia TR/SR-332 標準）；25℃下225.8Khrs（MIL-HDBK-217F 標準）

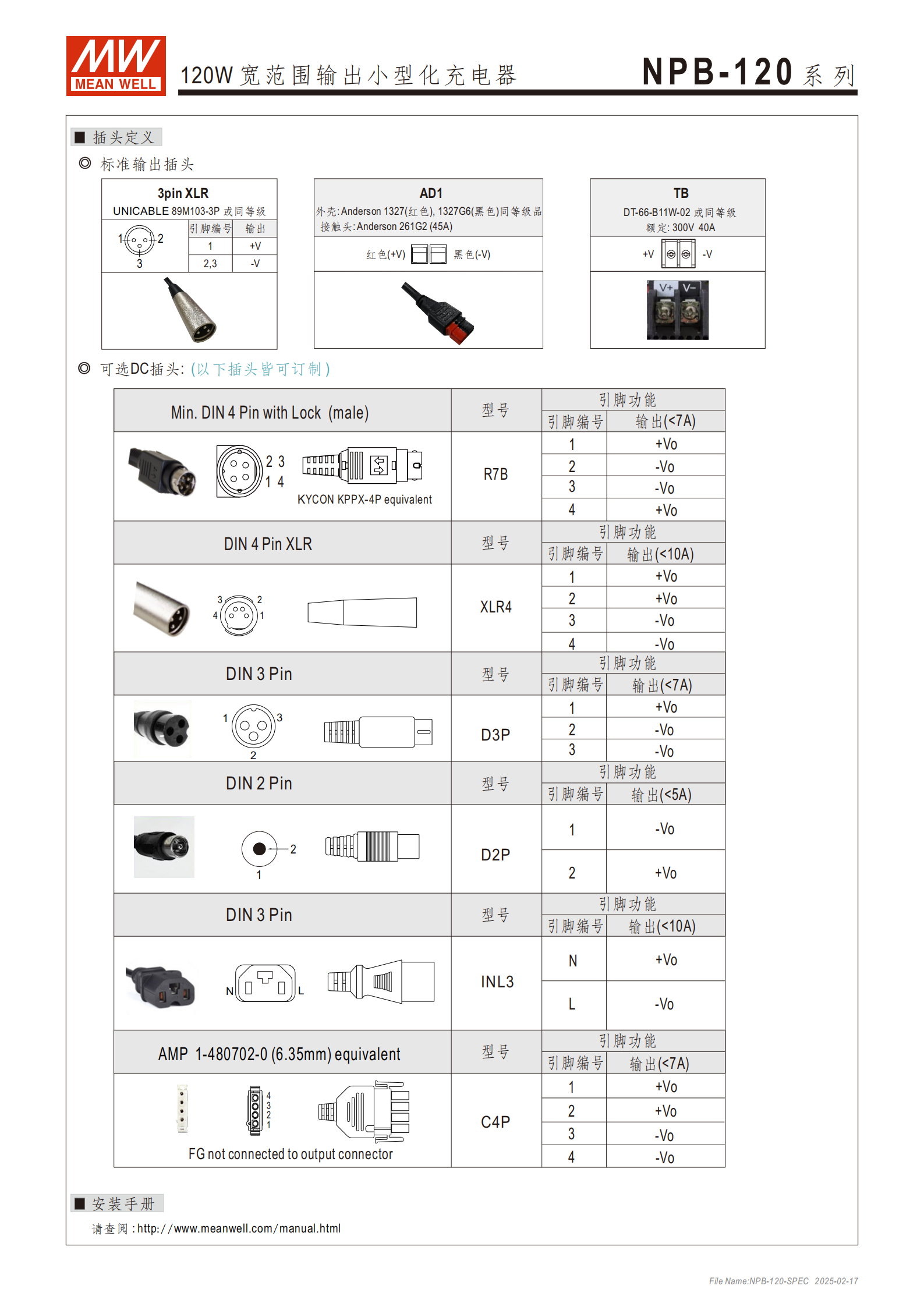

五、輸出插頭類型

標配 3 種插頭，均可訂制其他 DC 插頭，具體信息：


插頭類型規格 / 等效件安規狀態
XLR3pin power pin，89M103-3P 等效CUL/CBC/DEKRA US有貨
AD1Anderson 等效連接器，1327（紅）/1327G6（黑）外殼48VUL 與 TB 系列相同有貨
TB端子臺，DT-66-B11W-02 等效，額定 300V 40AC9/CBC/DEKRA US有貨
訂制插頭包含DIN4Pin/DIN3Pin/DIN2Pin/AMP1-480702-0等，適配不同電流需求（<5A/<7A/<10A）。

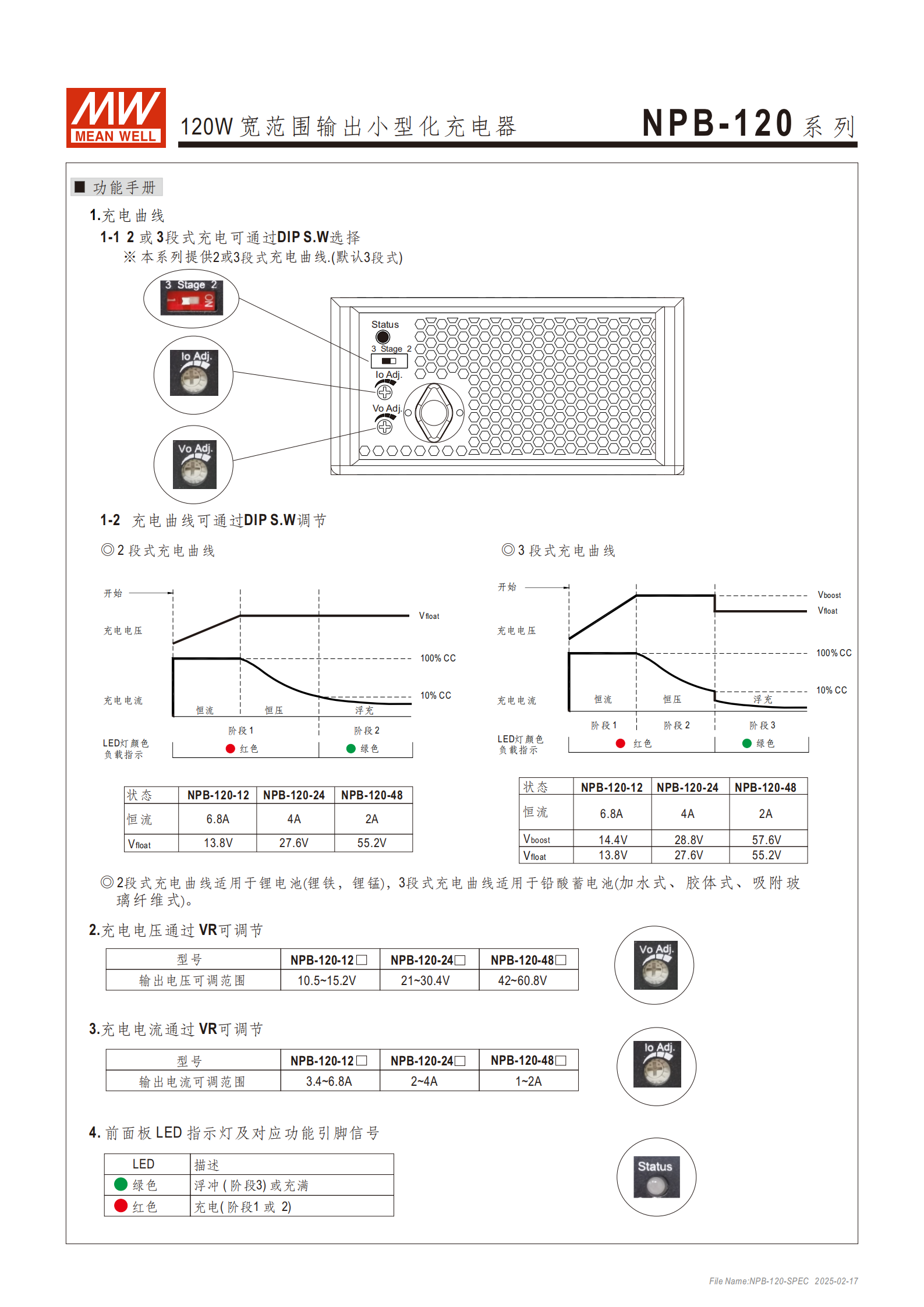

六、充電功能設計

  1. 充電曲線選擇：通過DIP S.W選擇 2 段式 / 3 段式，默認 3 段式；2 段式適配鋰電池，3 段式適配鉛酸電池

    • 2 段式：恒流（100%）→恒壓（浮充電壓），完成后綠燈亮起

    • 3 段式：恒流（100%）→恒壓（均充電壓）→浮充（浮充電壓），浮充階段綠燈亮起

  2. 參數調節：通過 VR 分別調節充電電壓、電流，調節范圍如上表

  3. 狀態顯示：前面板 LED 燈，紅色為充電階段（1/2 段），綠色為浮充 / 充滿階段（3 段）

七、保護功能

具備四重保護，保護機制各有不同：

  1. 短路保護：恒流限流，5 秒后充電器關機，重啟后恢復（針對開機后短路）

  2. 過壓保護：過壓閾值 16~20V（12V）/32~40V（24V）/64~75V（48V），關斷并鎖存輸出電壓，重啟后恢復

  3. 過溫保護：打嗝模式，溫度下降后自動恢復

  4. 電池反極性保護：通過內部保險絲斷開

八、環境與物理參數

  1. 環境參數

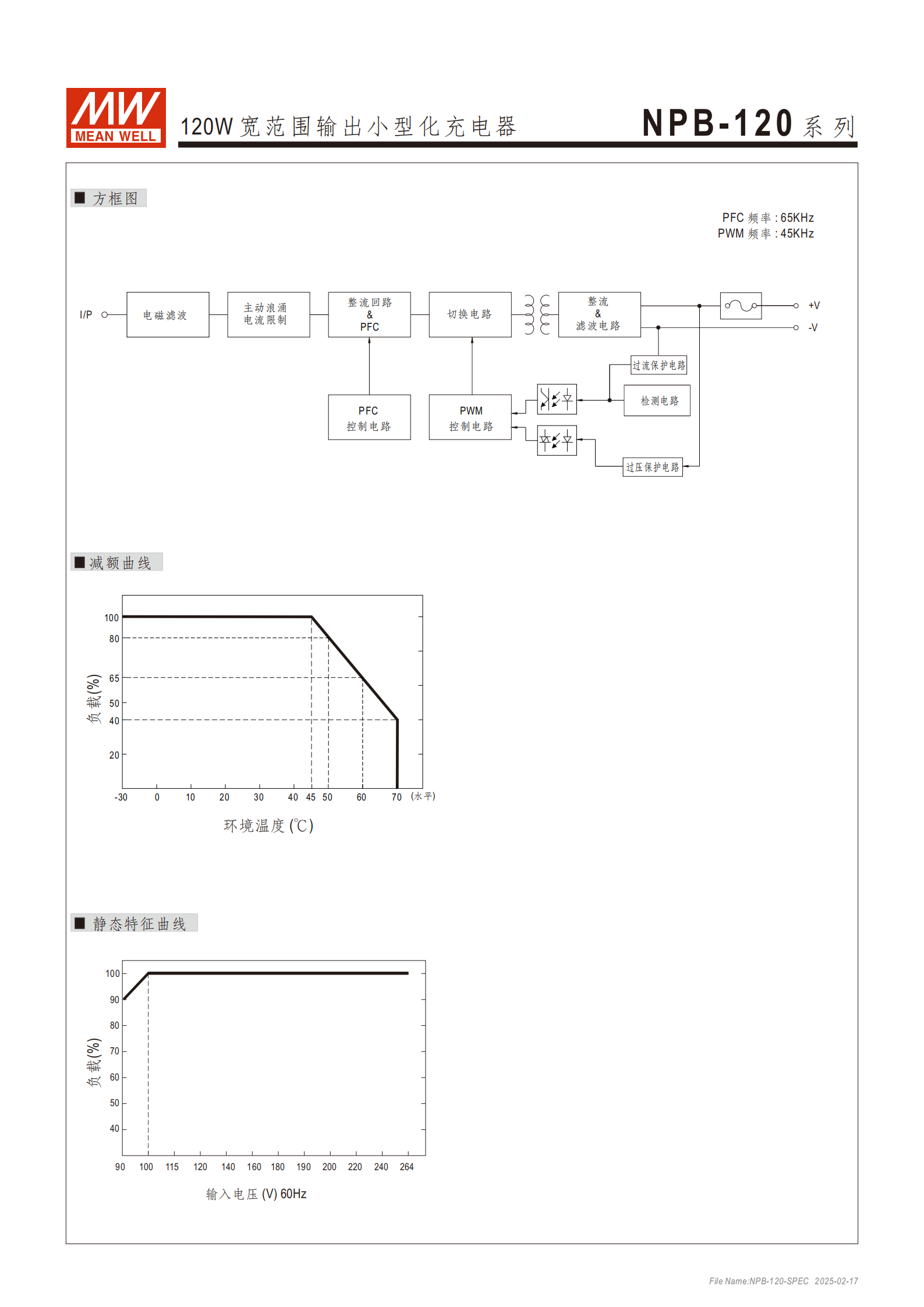

    • 工作溫度：-30~+70℃（需參考減額曲線）

    • 工作濕度：20~95% RH，無冷凝

    • 儲存溫濕度：-40~+85℃、10~95% RH，無冷凝

    • 溫度系數：±0.05%/℃（0~45℃）

    • 耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘

  2. 物理參數

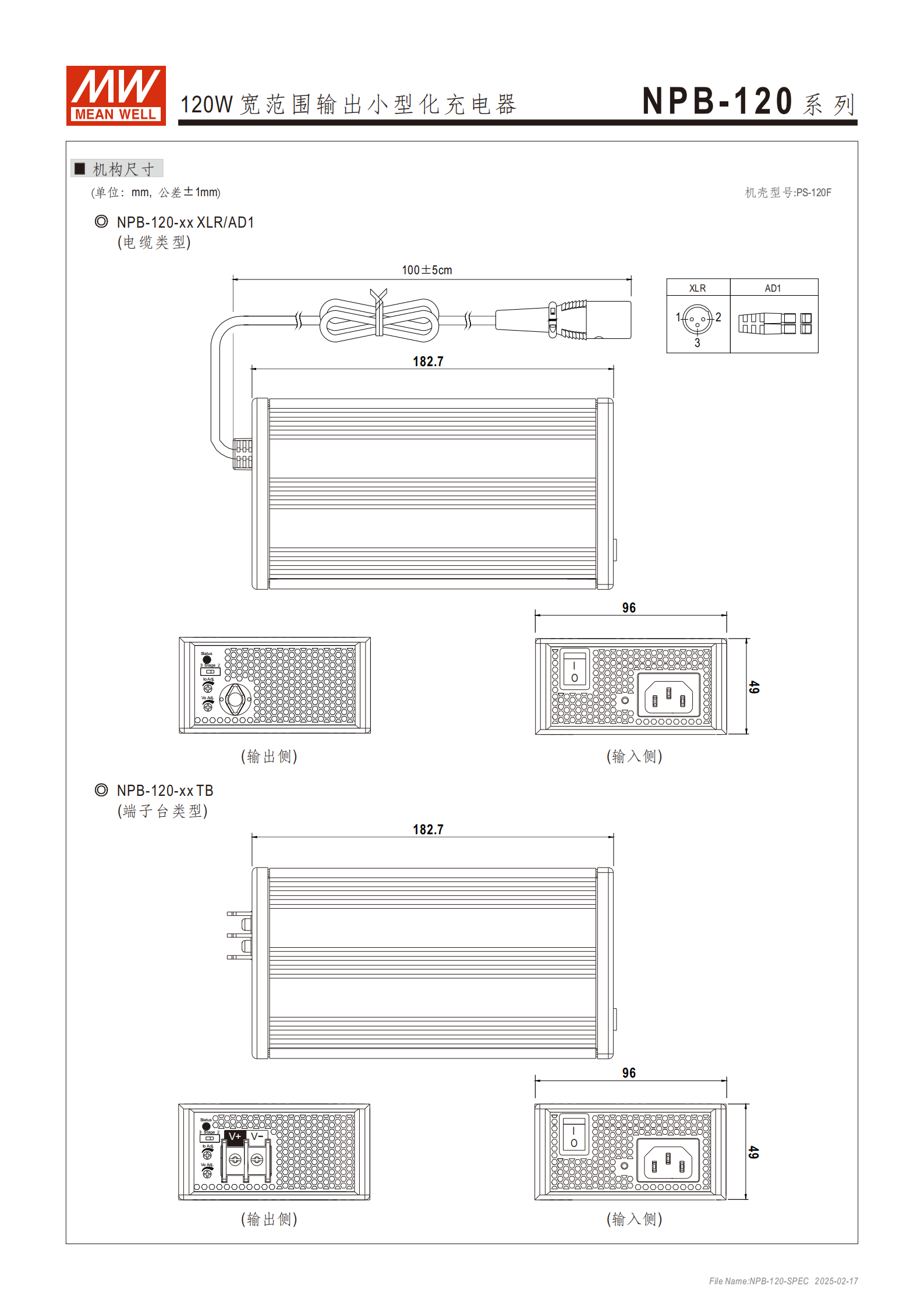

    • 尺寸：182.79649mm（LWH），公差 ±1mm

    • 重量：?jiǎn)闻_(tái)1.3Kg，10 臺裝 14Kg/1.13CUFT

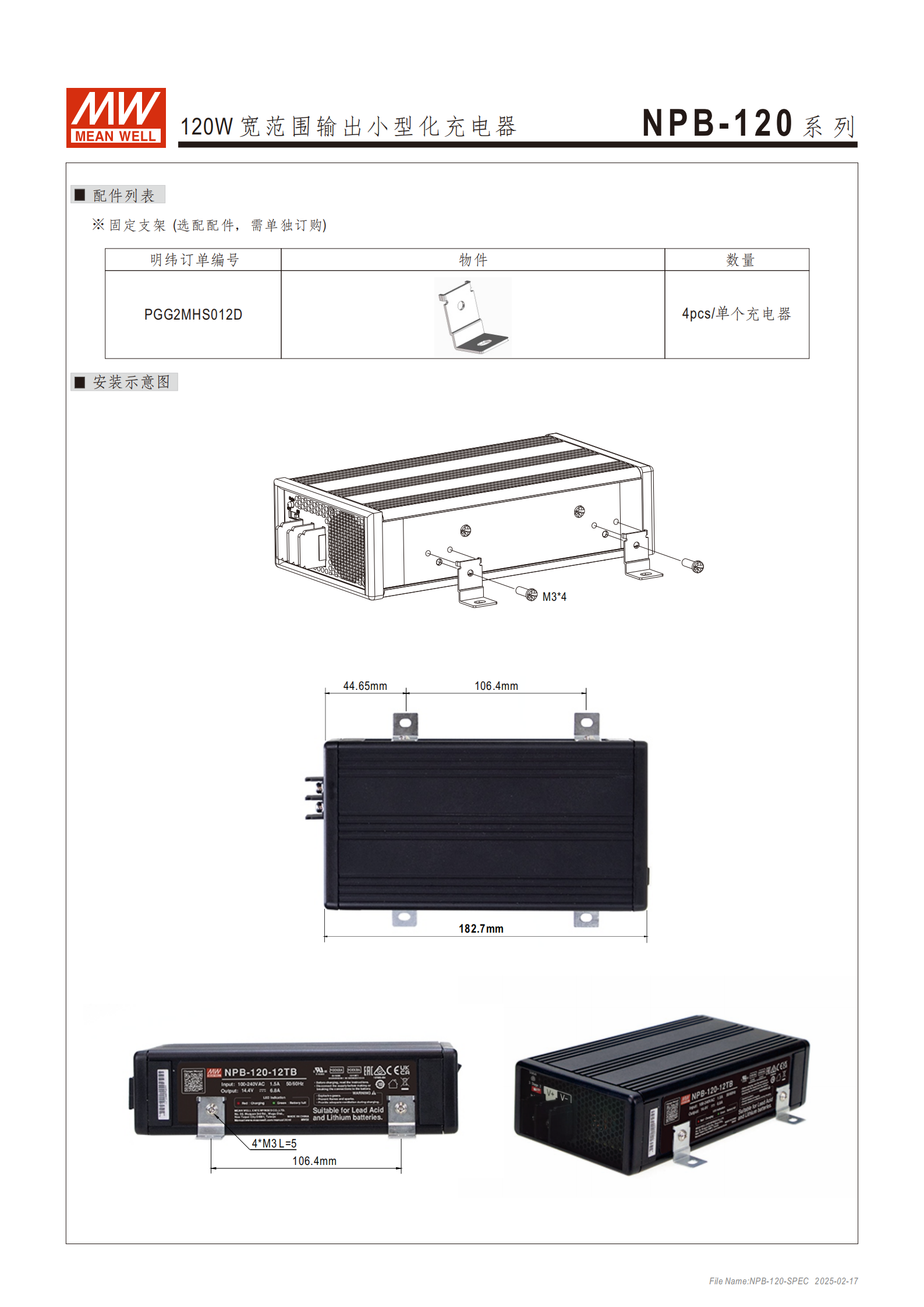

    • 配件：固定支架PGG2MHS012D（選配，4 個 / 臺，單獨訂購）

九、認證與電磁兼容

  1. 安全規范認證：CB IEC62368-1、IEC60335-1/2-29、Dekra BS EN/EN62368-1、UL62368-1、AS/NZS60335-1/2-29、EAC TP TC 004、BSMI CNS15598-1 等（J62368-1 除外 48XLR/TB 型）

  2. 絕緣與耐壓

    • 耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC

    • 絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG:100M Ohms / 500VDC / 25℃/70% RH

  3. 電磁兼容（EMC）

    • 電磁干擾：傳導 / 輻射均為 BS EN/EN55032 Class B；諧波電流 Class A（EN61000-3-2）；電壓閃爍符合 EN61000-3-3

    • 電磁耐受：ESD（8KV 空氣 / 4KV 接觸）、輻射（3V/m）、EFT（1KV）、浪涌（1KV 線線 / 2KV 線地）等，均符合 EN61000 系列標準

十、其他說明

  1. 充電器規格可依電池規格修訂，需與電池供貨商、明緯接洽

  2. 電源為獨立元件，需結合終端設備做 EMC 確認

  3. 低輸入電壓、高溫環境下需參考減額曲線降額使用

  4. 安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html
