NPB-1700 系列是明緯推出的1700W高信賴超寬輸出智能充電器，采用全數字化芯片設計，具備10.5~21V/21~42V/42~80V三檔超寬充電電壓，適配鉛酸與鋰離子電池，支持2/3 段充電曲線調節，可通過SBP-001 編程器或面板DIP S.W手動設定，內置CANBus2.0B通訊接口實現遠程控制與監控，擁有短路、過壓、過溫等多重智能保護，工作溫度達 **-30℃~+70℃，通過雙領域安規認證并提供3 年保固 **，廣泛應用于智能引導車、電動交通工具、儲能備份等場景。

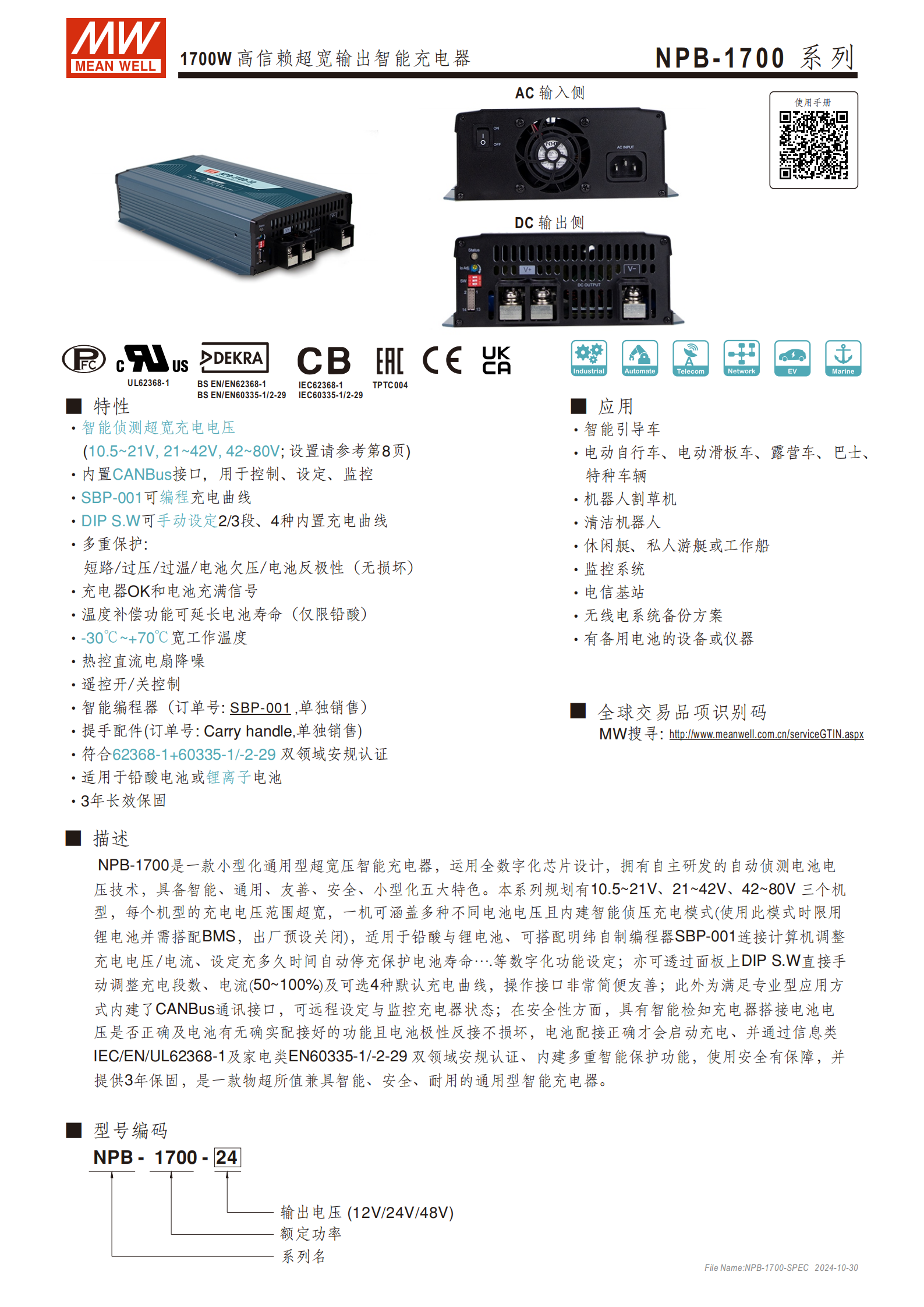

一、產品基礎信息
產品定位：明緯 NPB-1700 系列為1700W小型化通用型超寬壓智能充電器，采用全數字化芯片設計，核心特色為智能、通用、友善、安全、小型化，適配鉛酸電池（加水 / 膠體 / AGM）和鋰離子電池（鋰鐵 / 鋰錳）。
安規與保固：通過IEC62368-1、EN60335-1/2-29、UL62368-1等信息類 + 家電類雙領域安規認證，提供3 年長效保固。
核心認證：CUs、DEKRA、CB、EAC、CE TPTC004 等。
物理參數：尺寸307.718470mm(LWH)，單臺重量2.96Kg，4 臺包裝 14Kg/2.58CUFT；MTBF 值最低478.9K hrs（Telcordia SR-332）。

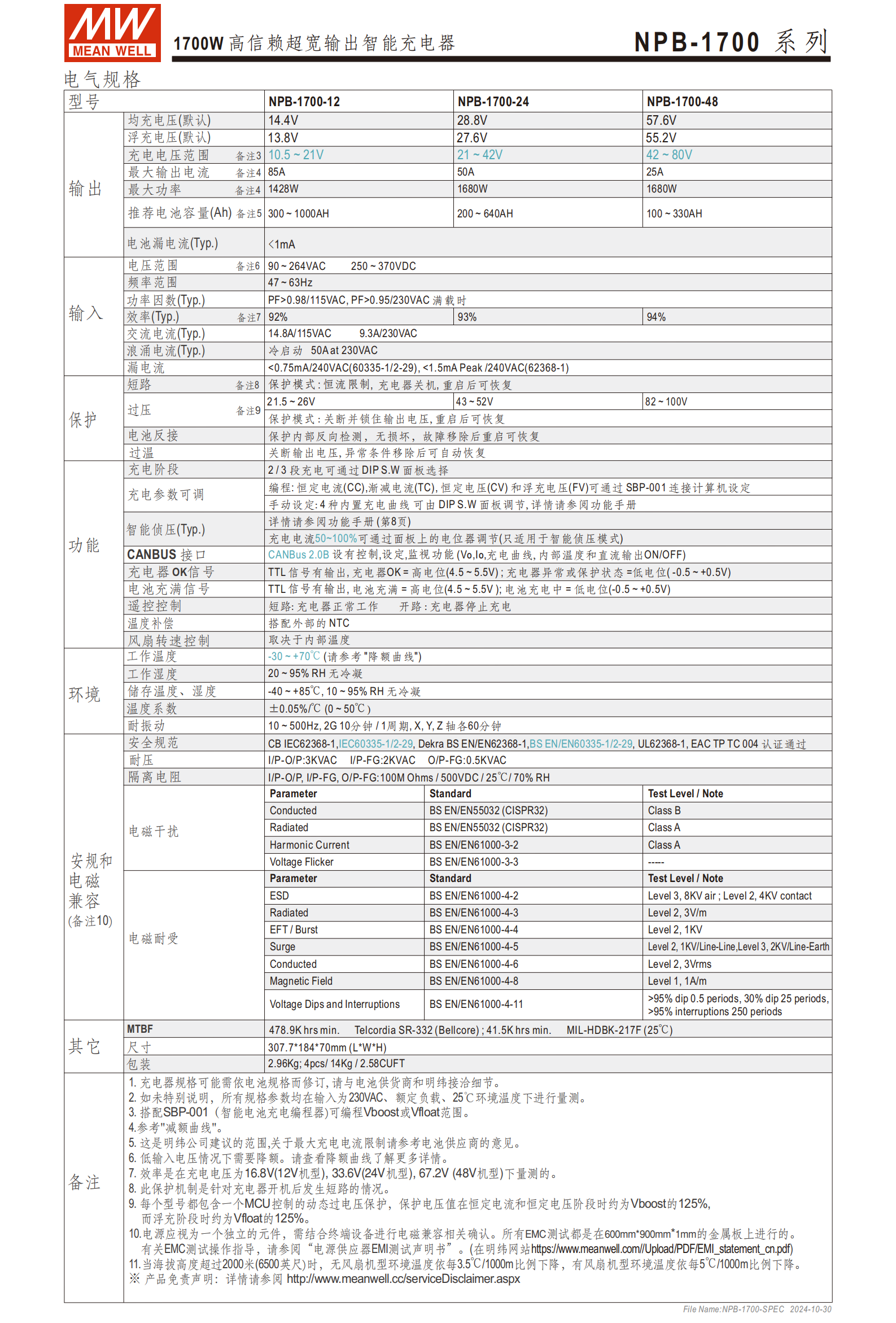

二、核心電氣規格
該系列分 3 款機型，核心輸出參數如下表，所有規格默認在 230VAC、額定負載、25℃環境下測量：
| 機型 | 充電電壓范圍 | 最大輸出電流 | 均充電壓 (默認) | 浮充電壓 (默認) | 最大功率 | 推薦電池容量 |
|---|---|---|---|---|---|---|
| NPB-1700-12 | 10.5~21V | 85A | 14.4V | 13.8V | 1428W | 300-1000AH |
| NPB-1700-24 | 21~42V | 50A | 28.8V | 27.6V | 1680W | 200-640AH |
| NPB-1700-48 | 42~80V | 25A | 57.6V | 55.2V | 1680W | 100-330AH |
輸入規格：電壓90-264VAC/250-370VDC，頻率47-63Hz；功率因數 PF>0.98（115VAC）/PF>0.95（230VAC）；效率 92%-94%，漏電流 < 1mA（電池）/<0.75mA（240VAC，60335 標準）。
環境參數：工作溫度 **-30℃~+70℃（隨海拔 / 溫度減額），工作濕度 20-95% RH 無冷凝；儲存溫度-40℃~+85℃**，儲存濕度 10-95% RH 無冷凝。
三、核心功能與設定

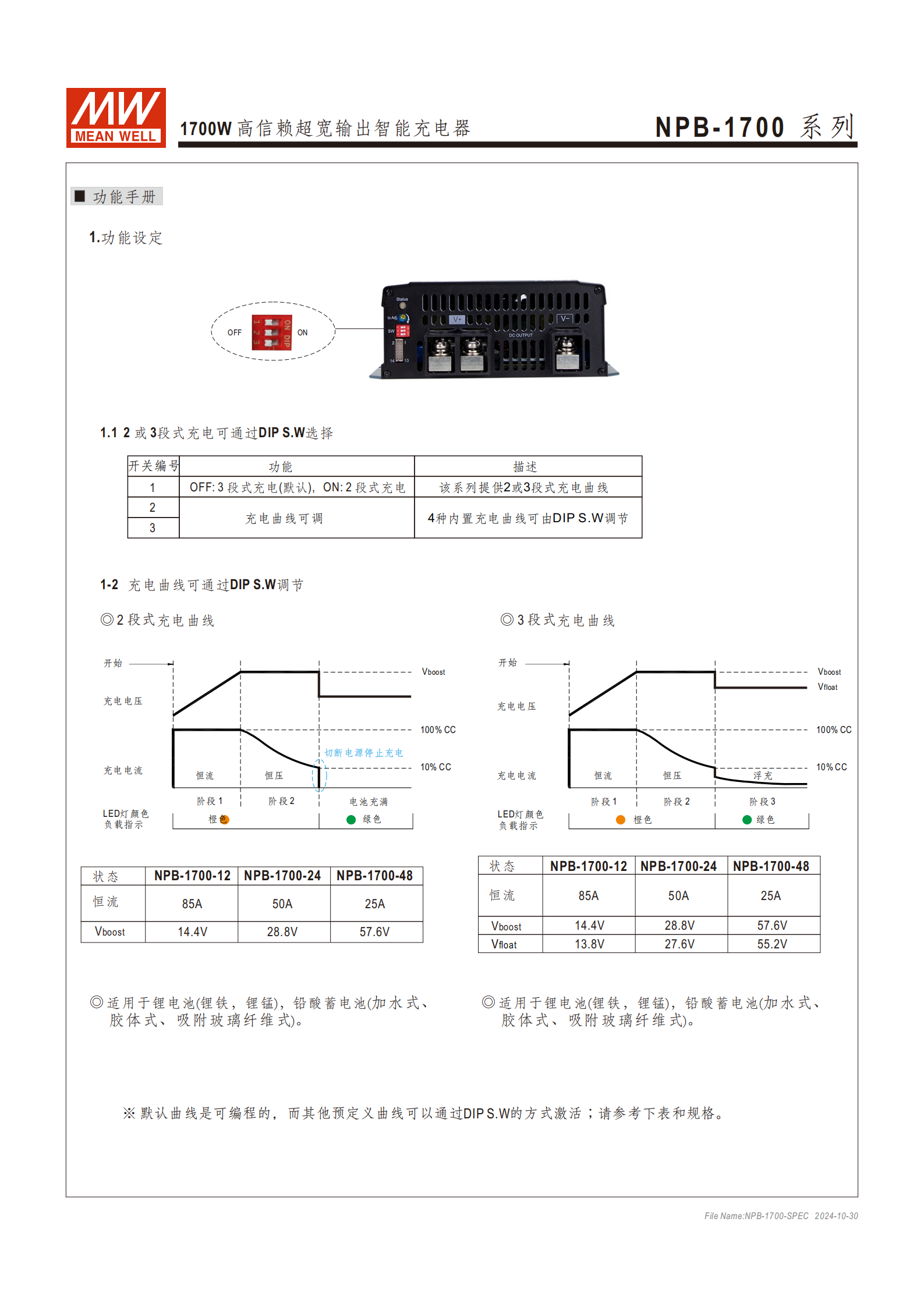

（一）充電曲線調節
段數選擇：通過DIP S.W 開關 1調節，OFF 為 3 段式（默認），ON 為 2 段式，適配不同電池類型。
內置曲線：4 種預定義曲線（默認可編程 / Gel / 富液態 / AGM & 鋰鐵），通過DIP S.W 開關 2+3調節，不同機型對應不同均充 / 浮充電壓。
2/3 段曲線核心參數：
2 段式：恒流階段（100% CC）→恒壓階段（10% CC），完成后切斷充電，LED 綠色指示；
3 段式：恒流→恒壓→浮充，LED 橙色（充電中）/ 綠色（浮充 / 充滿）指示。
（二）編程與手動設定
SBP-001 編程器：單獨銷售，連接計算機可修改恒定電流 (CC)、漸減電流 (TC)、恒定電壓 (CV)、浮充電壓 (FV)及充電超時時間，TC 默認 10%，可調2%~30%。
手動設定：面板DIP S.W調節充電曲線，電位器調節充電電流50~100%（僅智能偵壓模式生效）。
（三）智能偵壓充電模式
出廠默認關閉，僅適配鋰電池 + BMS，非鋰電池禁止使用，避免危險；
開啟后自動偵測電池電壓，匹配后啟動充電，電壓由 MCU 自動調節，面板無手動調壓；
模式切換需通過 DIP S.W 按步驟操作，綠色 LED 閃爍 3 次表示設定成功，恢復原廠模式需反向操作。
（四）通訊與信號功能
CANBus2.0B 接口：內置接口，支持控制、設定、監視，可調節輸出電壓 / 電流、讀取內部溫度、控制直流輸出 ON/OFF，對應 14pin 引腳11(CANH)/12(CANL)；
TTL 信號輸出：最高供應電流 10mA，僅輸出用，參考地為 GND-AUX（9/10pin）：
充電器 OK（6pin）：高電位 4.5-5.5V = 正常，低電位 - 0.5-0.5V = 異常 / 保護；
電池充滿（5pin）：高電位 4.5-5.5V = 充滿（綠色 LED），低電位 - 0.5-0.5V = 充電中（橙色 LED）。
遙控開 / 關（7pin）：與 + 12Vaux（8pin）短路 = 開啟（默認），開路 = 關閉，工作電壓 10.8-13.2V。
（五）輔助功能
溫度補償：僅適用于3 段式充電 + 鉛酸電池，搭配 NTC 傳感器（13/14pin），補償范圍0~40℃，可延長電池壽命；

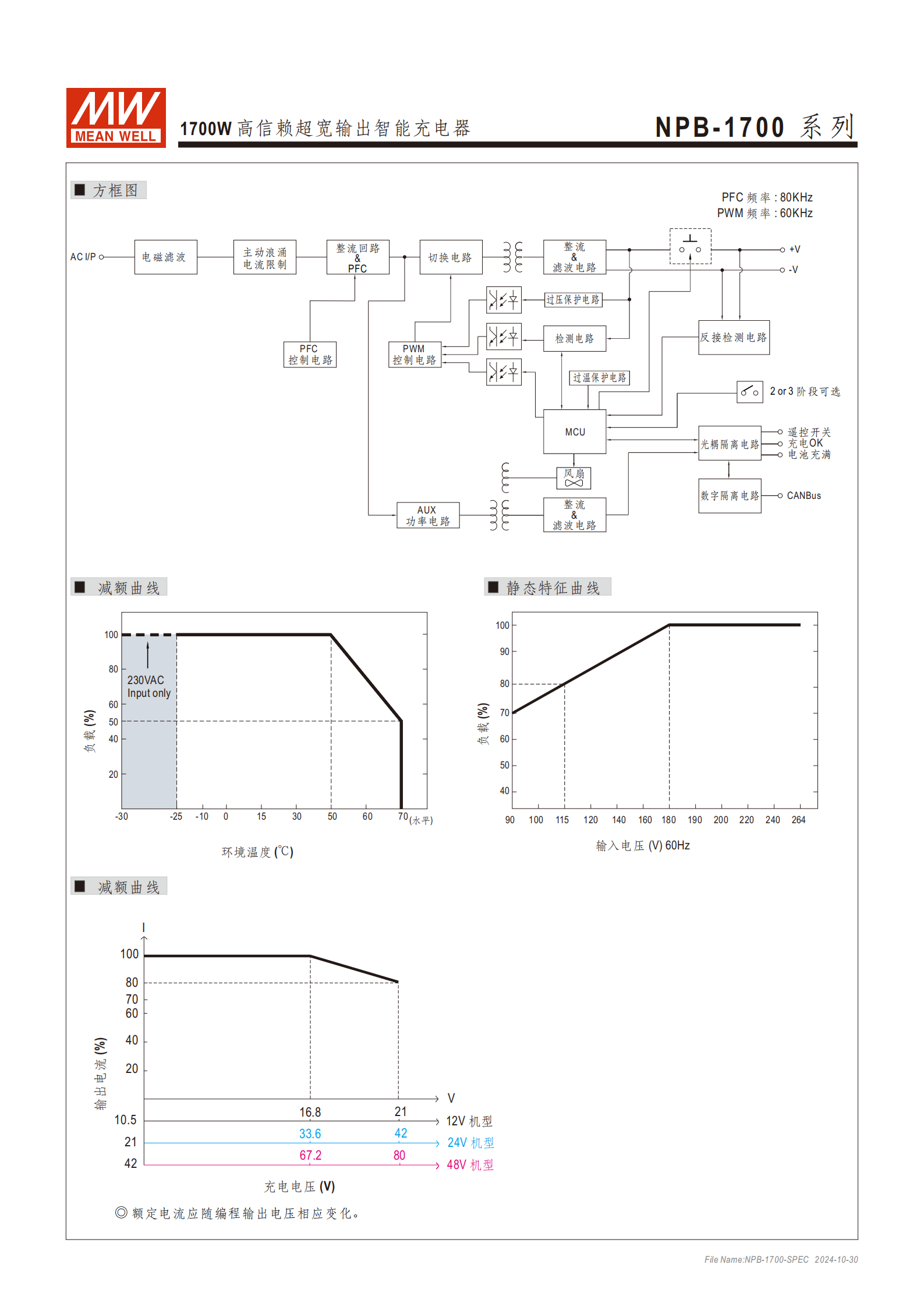

自動減額功能：輸出電流隨環境溫度非線性降低，過溫保護在充電曲線 / CANBus 控制下均生效；
熱控直流風扇：實現降噪，根據內部溫度調節轉速。
四、多重保護機制
該系列內置6 重智能保護，保護機制如下：
短路保護：恒流限制，充電器關機，重啟后恢復；
過壓保護：關斷并鎖住輸出，保護電壓為均充 / 浮充電壓的 125%，重啟后恢復；
電池反接保護：內部反向檢測，無硬件損壞，故障移除后重啟恢復；
過溫保護：關斷輸出電壓，異常條件移除后自動恢復；
電池欠壓保護：檢測電池欠壓狀態，避免無效充電；
充電超時保護：可通過編程設定超時時間，防止過充。
五、接口與配件
核心接口：14pin 連接器（HRS DF11-14DP），包含信號、通訊、供電、傳感器引腳，引腳功能明確區分隔離 / 非隔離信號；
標配配件：NTC 傳感器線（UL2468 24x2C）、遙控配合線（UL1007 28AWG，HRS DF11-14DS）各 1 條；
選配配件：提手（Carry Handle，單獨訂購）、腳墊 4 個、螺絲 2 個（M4*2）；
編程配件：SBP-001 智能編程器（單獨銷售），含 USB 通訊線，支持與計算機連接編程。
六、應用場景
廣泛適用于工業、民用、海事等多場景，核心包括：
智能移動設備：智能引導車（AGV）、機器人割草機、清潔機器人；
電動交通工具：電動自行車、電動滑板車、露營車、特種車輛、巴士；
海事設備：休閑艇、私人游艇、工作船；
儲能 / 備份系統：監控系統、電信基站、無線電系統備份、備電設備 / 儀器。
關鍵問題
問題 1：NPB-1700 系列不同機型的核心輸出參數有哪些，適配的電池容量范圍是多少？
答案：該系列分 NPB-1700-12/24/48 三款機型，核心參數與適配電池容量為：12V 機型充電電壓 10.5~21V、最大輸出電流 85A，適配 300-1000AH 電池；24V 機型充電電壓 21~42V、最大輸出電流 50A，適配 200-640AH 電池；48V 機型充電電壓 42~80V、最大輸出電流 25A，適配 100-330AH 電池，三款機型默認均充電壓分別為 14.4V/28.8V/57.6V，浮充電壓為 13.8V/27.6V/55.2V。
問題 2：NPB-1700 的智能偵壓模式如何開啟，使用該模式有哪些關鍵注意事項？
答案：開啟步驟：1. 將 DIP S.W 全切至 OFF；2. 遙控關閉狀態下接 AC 電源；3.15 秒內將 DIP S.W 全切至 ON 再切回 OFF；4. 綠色 LED 閃爍 3 次即設定成功；5. 重啟充電器加載設置；6. 插入引腳 7&8 跳線。關鍵注意事項：①該模式出廠默認關閉，僅適配鋰電池 + BMS，非鋰電池禁止使用；②開啟后充電電壓由 MCU 自動調節，面板無手動調壓功能；③充電電流 50~100% 可調僅在此模式下生效；④不可超過產品規格的輸出電壓 / 電流范圍。
問題 3：NPB-1700 系列的保護機制有哪些，不同保護的恢復方式有何差異？
答案：該系列擁有短路、過壓、電池反接、過溫、電池欠壓、充電超時 6 重保護，核心保護及恢復方式差異：①短路保護：恒流限制 + 充電器關機，重啟后恢復；②過壓保護：關斷并鎖住輸出，重啟后恢復；③電池反接保護：內部檢測無硬件損壞，故障移除后重啟恢復；④過溫保護：關斷輸出，異常條件移除后自動恢復；⑤電池欠壓 / 充電超時保護：觸發后停止充電，故障解除 / 重新設定參數后可恢復充電。
