NPB-1200 系列是明緯推出的1200W高信賴超寬輸出智能充電器，擁有10.5~21V/21~42V/42~80V三檔超寬充電電壓范圍，分12/24/48V三款機型，支持鉛酸和鋰離子電池充電，具備2/3 段式充電可選、CANBus 2.0B通訊、SBP-001編程、智能偵壓（僅限鋰電池 + BMS）等核心功能，內置短路 / 過壓 / 過溫等多重保護，工作溫度達 **-30℃~+70℃，通過雙領域安規認證，提供3 年保固 **，廣泛應用于智能引導車、電動交通工具、電信基站等場景，還支持遙控開關、溫度補償（鉛酸專用）等附加功能，機身尺寸250*158*67mm，設計小型化且操作便捷。
一、產品基礎信息
NPB-1200 系列是明緯研發的1200W 小型化通用型超寬壓智能充電器，采用全數字化芯片設計，具備智能、通用、友善、安全、小型化五大特色，通過信息類 IEC/EN/UL62368-1和家電類 EN60335-1/2-29雙領域安規認證，提供3 年長效保固。
機型劃分：按輸出電壓分NPB-1200-12/24/48三款，對應超寬充電電壓范圍 10.5~21V、21~42V、42~80V；
物理參數：機身尺寸250*158*67mm(L*W*H)，單臺重量1.93Kg，4 臺整包裝重 10Kg，體積 1.72CUFT；
平均無故障時間：517.5K hrs min(Telcordia SR-332)、47.5K hrs min(MIL-HDBK-217F，25℃)。

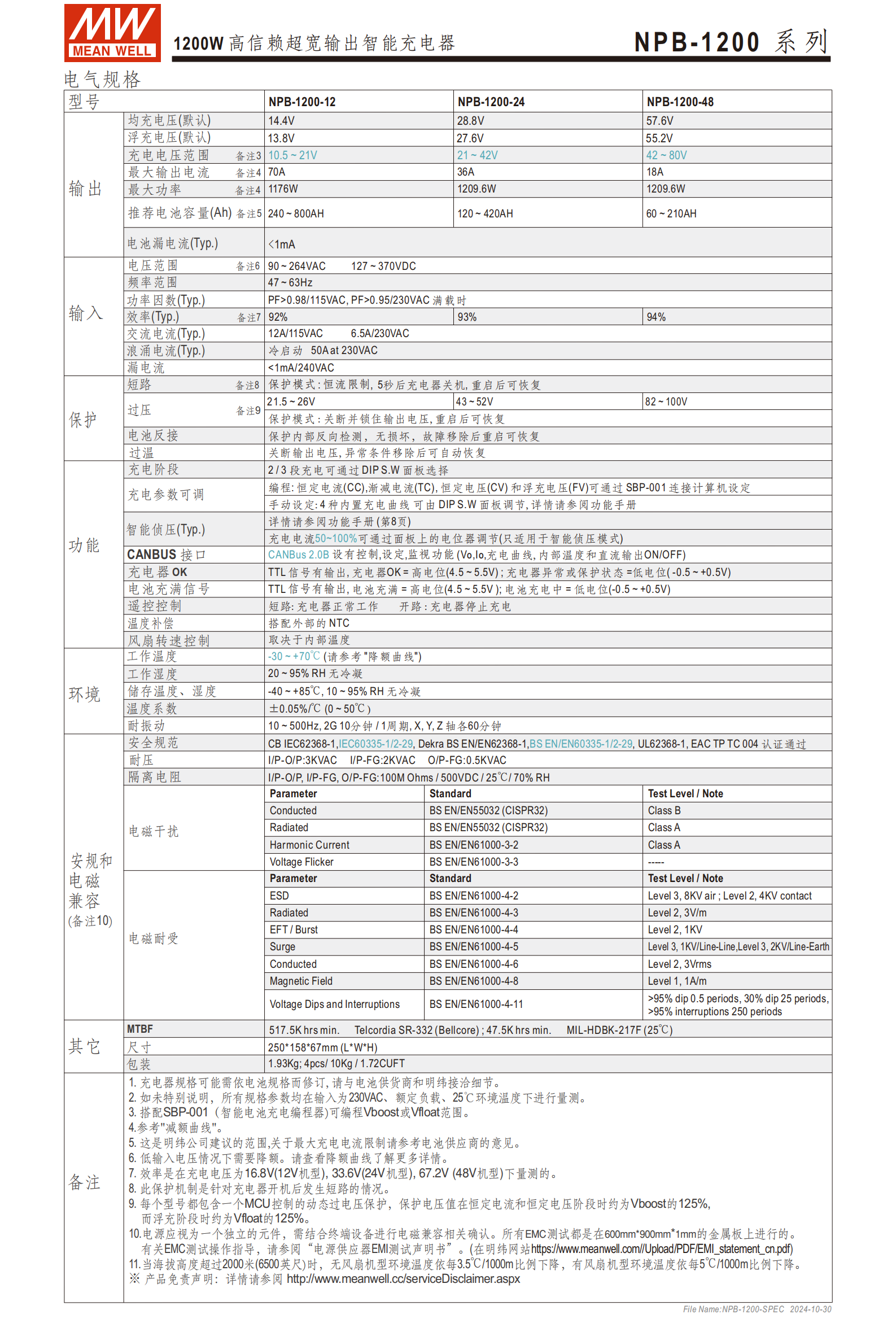

二、核心電氣規格
各機型核心電氣參數如下表，未特別說明則為230VAC 輸入、額定負載、25℃環境下的測量值：
| 機型 | NPB-1200-12 | NPB-1200-24 | NPB-1200-48 |
|---|---|---|---|
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 最大輸出電流 | 70A | 36A | 18A |
| 最大功率 | 1176W | 1209.6W | 1209.6W |
| 推薦電池容量 | 240~800AH | 120~420AH | 60~210AH |
| 效率（Typ.） | 92% | 93% | 94% |
| 充電電流調節范圍 | 50~100%（智能偵壓模式） | 50~100%（智能偵壓模式） | 50~100%（智能偵壓模式） |
通用輸入規格：
電壓：90~264VAC、127~370VDC；頻率：47~63Hz；
功率因數：滿載時PF>0.98(115VAC)、PF>0.95(230VAC)；
交流電流：12A/115VAC、6.5A/230VAC；浪涌電流：50A at 230VAC（冷啟動）；
漏電流：<1mA/240VAC，電池漏電流 < 1mA（Typ.）。
三、核心充電功能

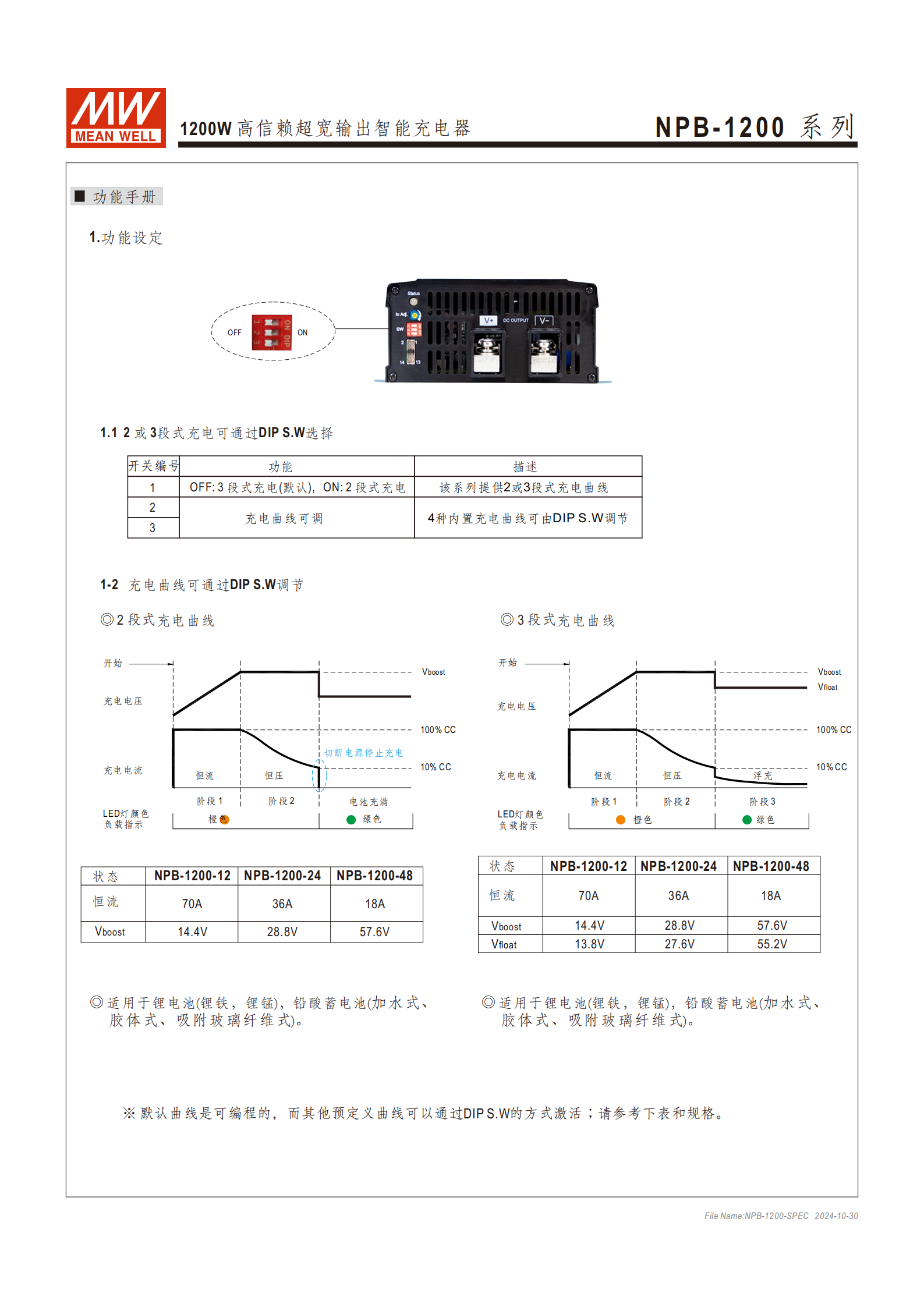

充電段數與曲線
支持2/3 段式充電，通過 DIP S.W 面板選擇，3 段式為出廠默認；

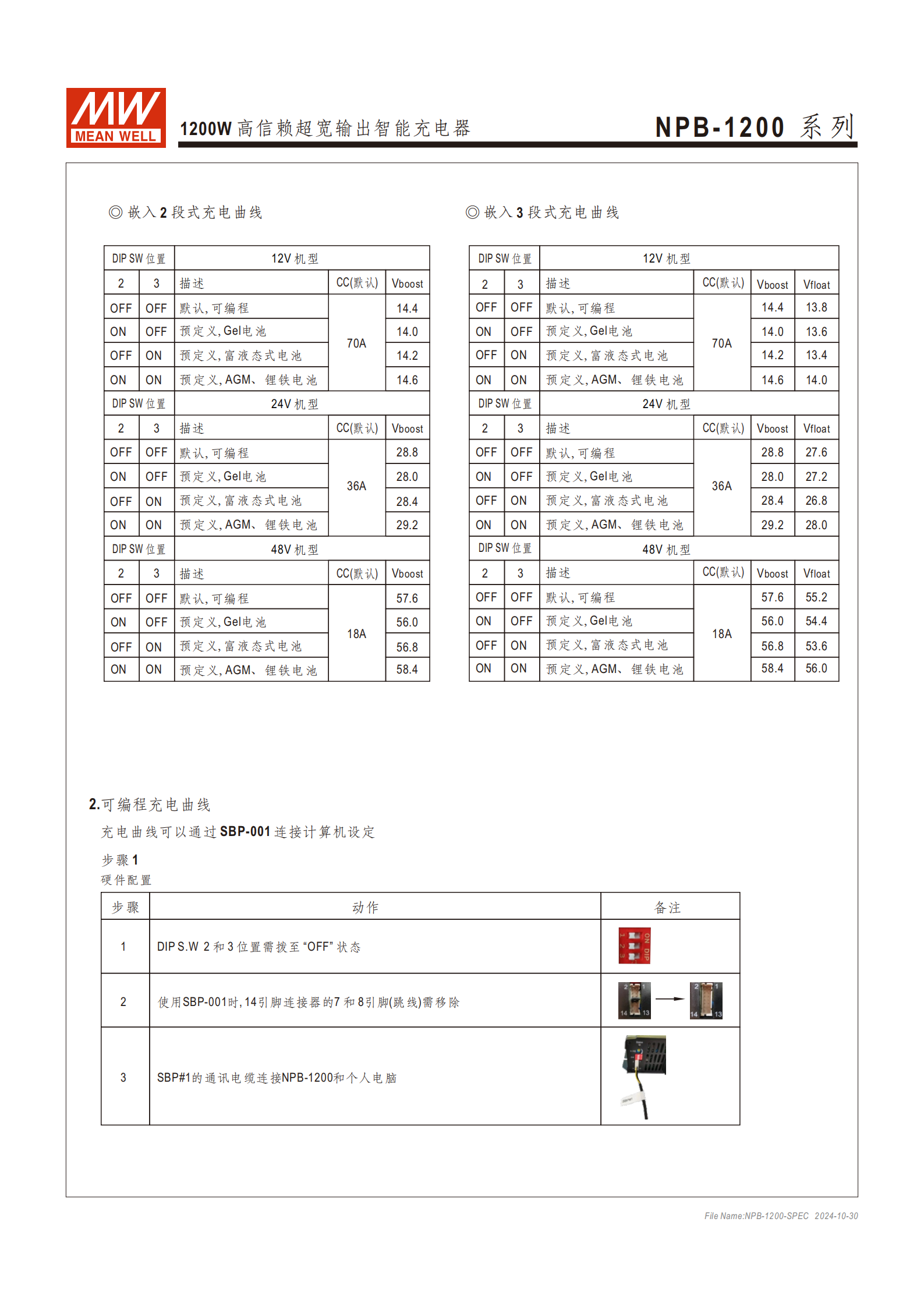

內置4 種充電曲線，可通過 DIP S.W 手動設定，適配 Gel 電池、富液態式電池、AGM / 鋰鐵電池等，默認曲線可通過 SBP-001 編程修改；
2 段式：恒流（CC）→恒壓（CV），電流降至 10% CC 時切斷電源；3 段式：恒流（CC）→恒壓（CV）→浮充（FV），浮充階段為維護充電。

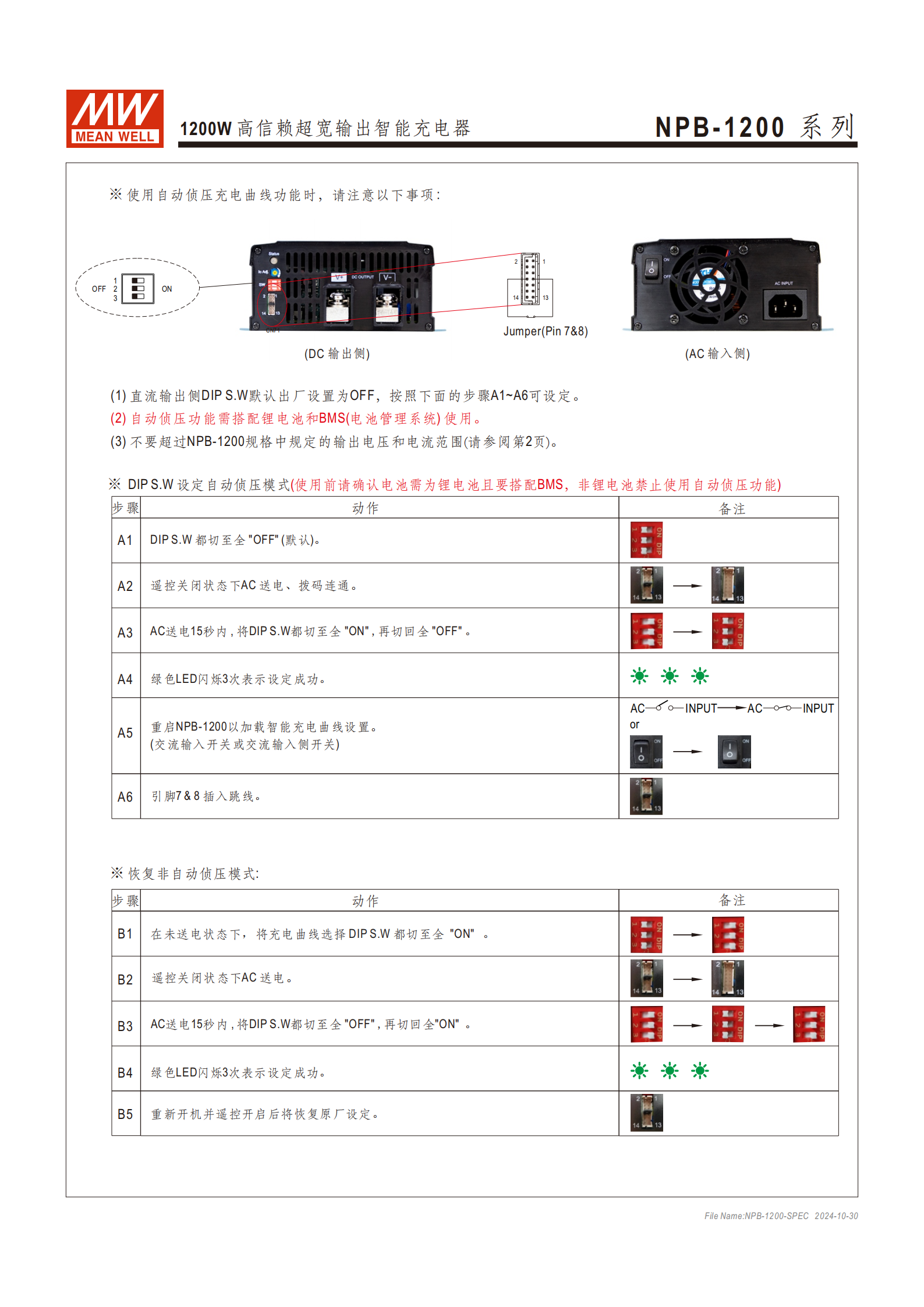

智能偵壓充電模式
出廠默認關閉，僅適用于鋰電池 + BMS，非鋰電池禁止使用；
開啟后充電器自動檢測電池電壓，匹配后啟動充電，此模式下可調節 50~100% 充電電流，面板無手動調電壓功能；
開啟 / 恢復需通過 DIP S.W 按指定步驟操作，綠色 LED 閃爍 3 次表示設定成功。

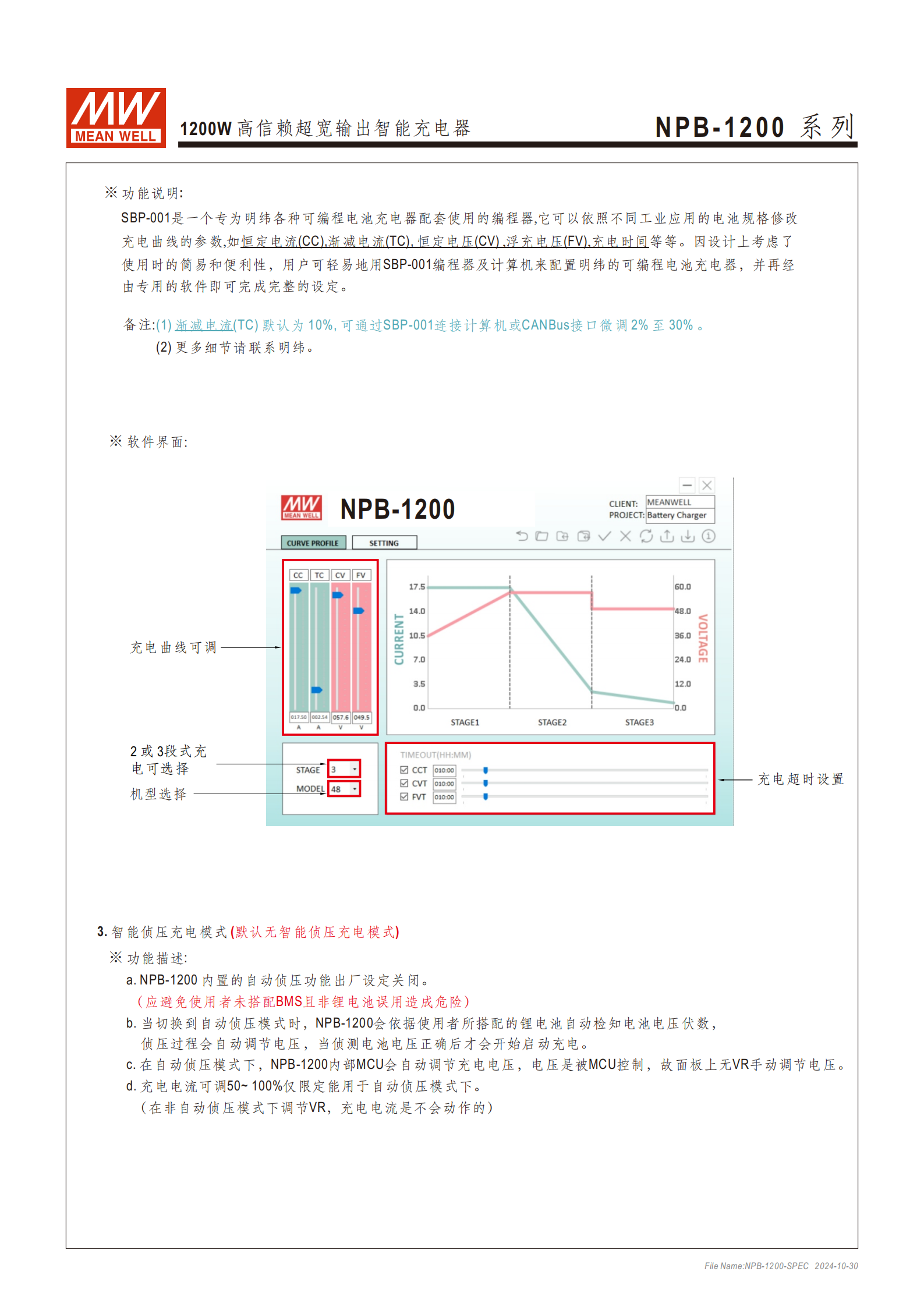

可編程功能

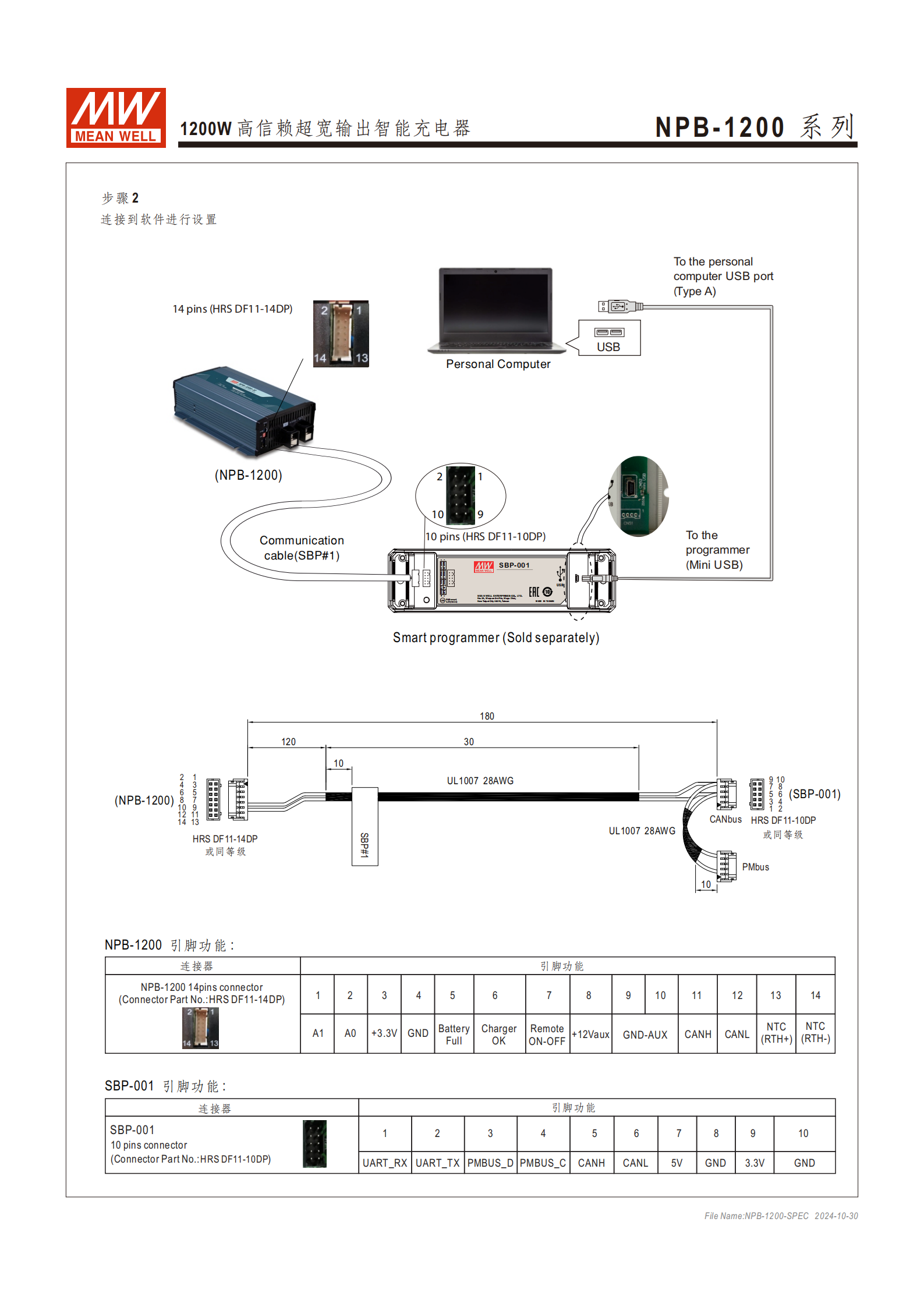

搭配 **SBP-001 智能編程器（單獨銷售）** 可連接計算機設定充電參數，包括 CC/CV/FV 電壓、充電時間、漸減電流（TC，2%~30% 可調，默認 10%）等；
編程前需將 DIP S.W 2/3 撥至 OFF，并移除 14 引腳連接器 7/8 引腳跳線。
四、通訊與控制接口
CANBus 2.0B 接口
內置 CANBus 2.0B，支持控制、設定、監視功能，可讀寫輸出電壓 / 電流、內部溫度、充電器狀態，控制輸出 ON/OFF；
對應 14Pin 接口的11 腳 (CANH)、12 腳 (CANL)，提供豐富指令集（如 0x0000 控制開關機、0x0020 設定輸出電壓等）。
14Pin 核心引腳功能采用HRS DF11-14DP連接器（或同等級），核心引腳功能：
5 腳：Battery Full（電池充滿，TTL 信號）；6 腳：Charger OK（充電器正常，TTL 信號）；
7 腳：Remote ON-OFF（遙控開關）；8 腳：+12Vaux（輔助電源）；
13/14 腳：NTC (RTH+/RTH-)（溫度傳感器，鉛酸溫度補償專用）；
9/10 腳：GND-AUX（輔助電源地，與主輸出隔離）。
遙控開關
7 腳（Remote ON-OFF）與 8 腳（+12Vaux）短路：充電器正常工作（默認）；開路：停止充電；
短路時引腳電壓為 10.8~13.2V，開路時為 - 0.5~0.5V。
五、信號指示
TTL 信號（最大供應電流 10mA，僅供輸出）
充電器 OK：高電位 4.5~5.5V = 正常工作，低電位 - 0.5~0.5V = 異常 / 保護；
電池充滿：高電位 4.5~5.5V = 充電完成，低電位 - 0.5~0.5V = 充電中。
LED 燈號指示
LED 顏色 / 狀態 充電器狀態 綠色 浮充段（3 段式）/ 電池充滿 橙色 電池充電中（2 段式 / 1 段式） 橙色閃爍 自動偵壓充電模式中 紅色 異常狀態（OTP/OVP/ 短路 / 反接 / 充電超時） 紅色閃爍 內部溫度達 95℃（無 OTP，CANBus 發警報）
六、保護機制
多重智能保護，各保護邏輯如下：
短路保護：恒流限制，5 秒后關機，重啟充電器可恢復；
過壓保護：關斷并鎖定輸出電壓，保護值為均充 / 浮充電壓的 125%，重啟恢復；
電池反接保護：內部反向檢測，無硬件損壞，故障移除后重啟恢復；
過溫保護：關斷輸出電壓，異常溫度移除后自動恢復；
電池欠壓保護：專屬檢測邏輯，防止欠壓電池充電損壞；

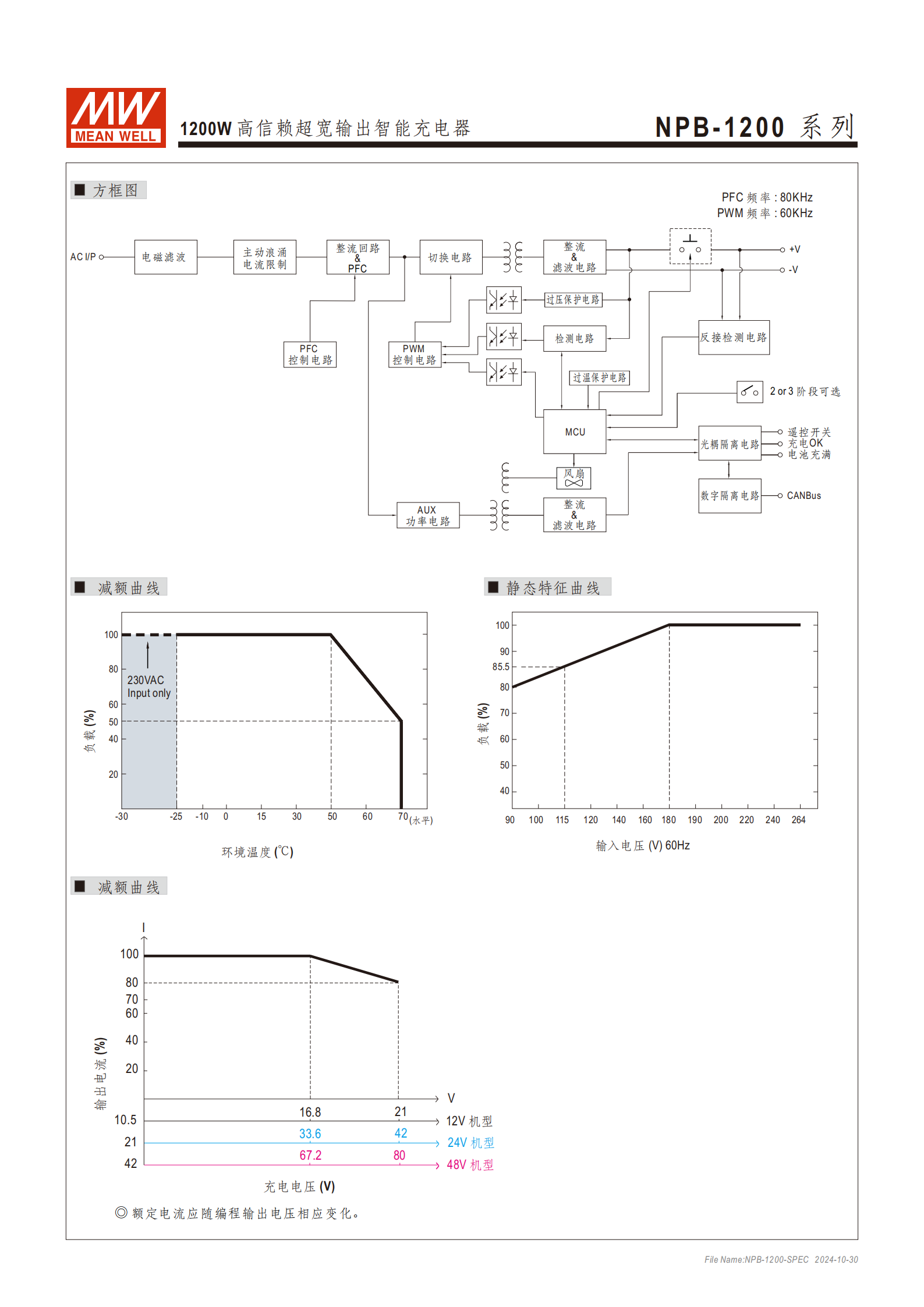

自動減額功能：過溫時非線性降低輸出電流，T1 為 100% 輸出最大環境溫，T2=T1+5℃。
七、環境與適配
工作環境
工作溫度：-30℃~+70℃（需參考降額曲線，海拔超 2000 米時按比例降額）；
工作濕度：20~95% RH（無冷凝）；
儲存溫濕度：-40℃~+85℃、10~95% RH（無冷凝）；
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘。
適配電池
鉛酸電池：加水式、膠體式、吸附玻璃纖維式（AGM），支持溫度補償（0~40℃，3 段式專用）；
鋰電池：鋰鐵、鋰錳電池，智能偵壓模式僅限此類電池 + BMS 使用。
應用場景智能引導車、電動自行車 / 滑板車 / 露營車 / 特種車輛、機器人割草機、清潔機器人、休閑 / 工作游艇、監控系統、電信基站、無線電系統備份、帶備用電池的設備 / 儀器。
八、配件與選配
標準配件：NTC 傳感器線（UL2468 24x2C）、** 遙控配合線（UL1007 28AWG）** 各 1 條；
選配配件：提手（訂單號 Carry Handle，單獨銷售），含提手 1 個、腳墊 2 個、M4*2 螺絲 3 個。
關鍵問題
問題 1（功能適配）：NPB-1200 系列充電器適配鉛酸和鋰電池的核心差異點是什么？
答案：1. 鉛酸電池支持溫度補償功能（0~40℃，僅限 3 段式充電），鋰電池?zé)o此功能；2. 鋰電池可開啟智能偵壓充電模式（需搭配 BMS，出廠關閉），鉛酸電池禁止使用該模式；3. 充電曲線適配性不同，DIP S.W 預設的 4 種曲線中，有專屬 AGM / 鋰鐵電池的曲線，鉛酸電池可適配 Gel、富液態式、AGM 等曲線，鋰電池主要適配鋰鐵專用曲線。
問題 2（操作設置）：如何開啟 NPB-1200 的智能偵壓充電模式，且開啟的前提條件是什么？
答案：前提條件：僅適用于鋰電池，且必須搭配BMS 電池管理系統，非鋰電池禁止開啟。開啟步驟：1. 將 DIP S.W 全部切至全 OFF（默認）；2. 遙控關閉狀態下接通 AC 電源；3. AC 送電 15 秒內，將 DIP S.W 全切至 ON，再切回全 OFF；4. 綠色 LED 閃爍 3 次表示設定成功；5. 重啟 NPB-1200 加載設置；6. 將 14 引腳連接器的 7&8 引腳插入跳線，完成開啟。
問題 3（保護與安全）：NPB-1200 系列的核心保護機制有哪些，各保護的恢復方式是什么？
答案：核心保護機制共 5 類，恢復方式分重啟恢復、自動恢復、故障移除后重啟恢復三類：1. 短路保護：恒流限制 5 秒后關機，重啟充電器恢復；2. 過壓保護：關斷并鎖定輸出，重啟充電器恢復；3. 電池反接保護：內部檢測無損壞，移除反接故障后重啟恢復；4. 過溫保護：關斷輸出，異常溫度移除后自動恢復；5. 電池欠壓保護：專屬檢測邏輯，故障解除后可正常充電
