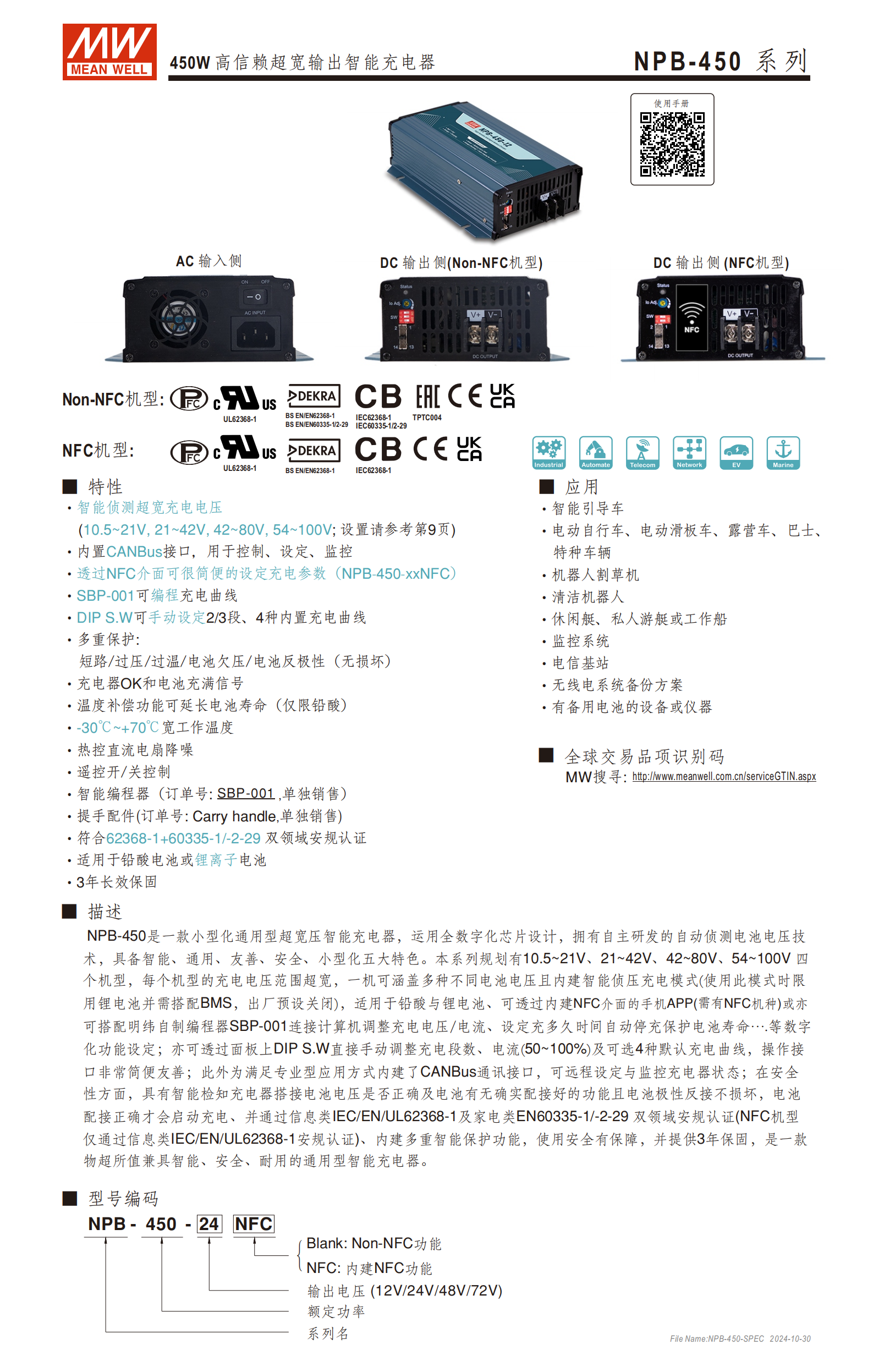

NPB-450 系列是明緯推出的 450W 高信賴超寬輸出智能充電器，分Non-NFC和NFC兩大機型，具備10.5~21V/21~42V/42~80V/54~100V四檔超寬充電電壓，支持鉛酸 / 鋰離子電池，核心特性為智能偵測電壓、2/3 段充電曲線可調、CANBus 2.0B通訊、多重安全保護，NFC 機型可通過手機 APP 近場設定參數，Non-NFC 機型需經SBP-001 編程器或 DIP 開關操作，工作溫度達 **-30℃~+70℃，通過雙領域安規認證且提供3 年保固 **，廣泛適用于電動交通工具、儲能、基站等多場景。
一、產品概述
NPB-450 系列是明緯研發的450W 高信賴超寬輸出智能充電器，采用全數字化芯片設計，具備智能、通用、友善、安全、小型化五大核心特色，分Non-NFC和NFC兩大機型，支持鉛酸電池（加水 / 膠體 / AGM）和鋰離子電池（鋰鐵 / 鋰錳），提供3 年保固，通過不同安規認證（Non-NFC 機型通過 IEC62368-1+IEC60335-1/2-29 雙認證，NFC 機型僅通過 IEC62368-1）。產品尺寸為20513555mm(LWH)，凈重1.02Kg，8 臺整包裝重 10Kg，適用于電動交通工具、儲能、通訊基站、智能機器人等多場景。

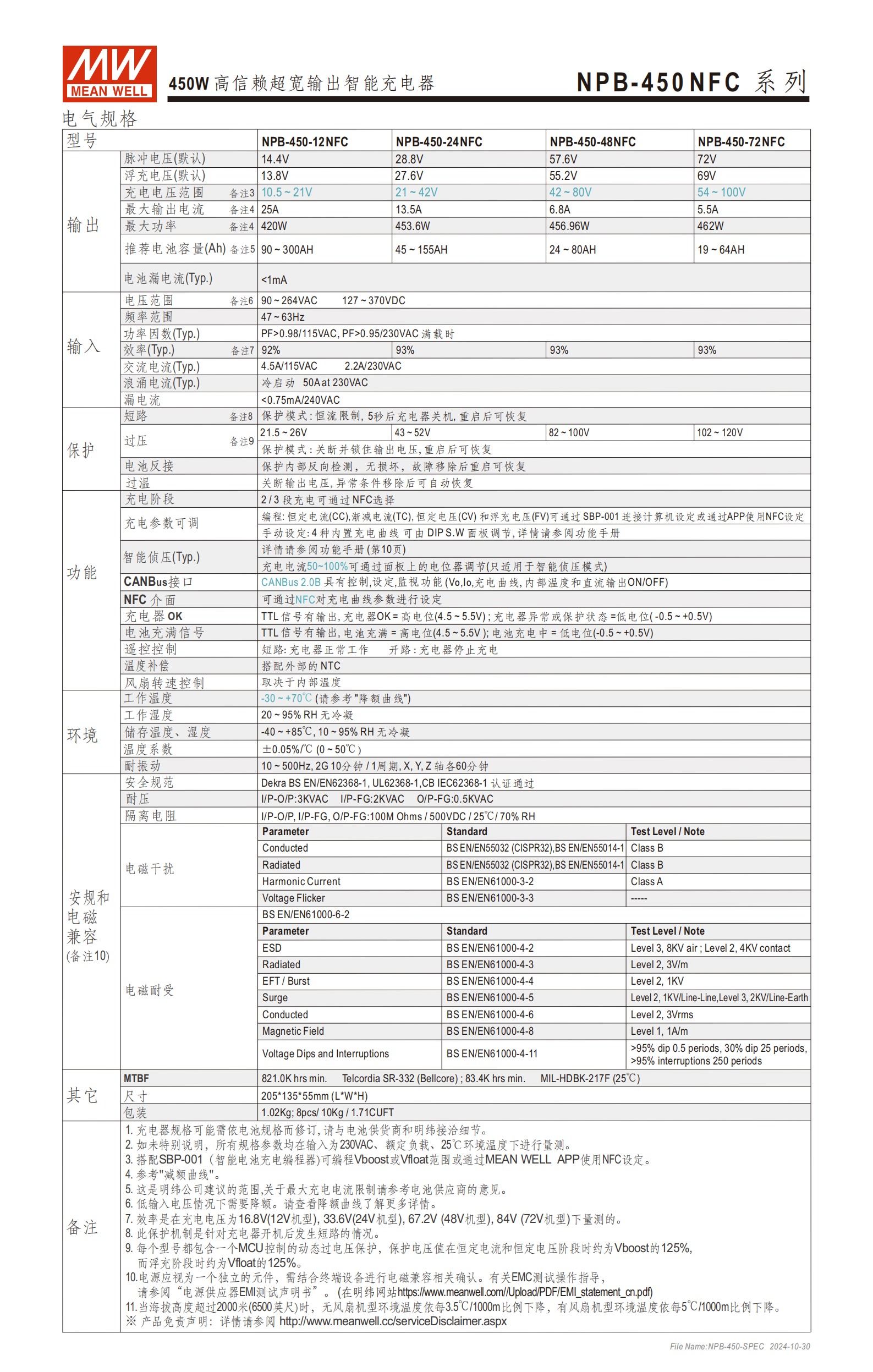

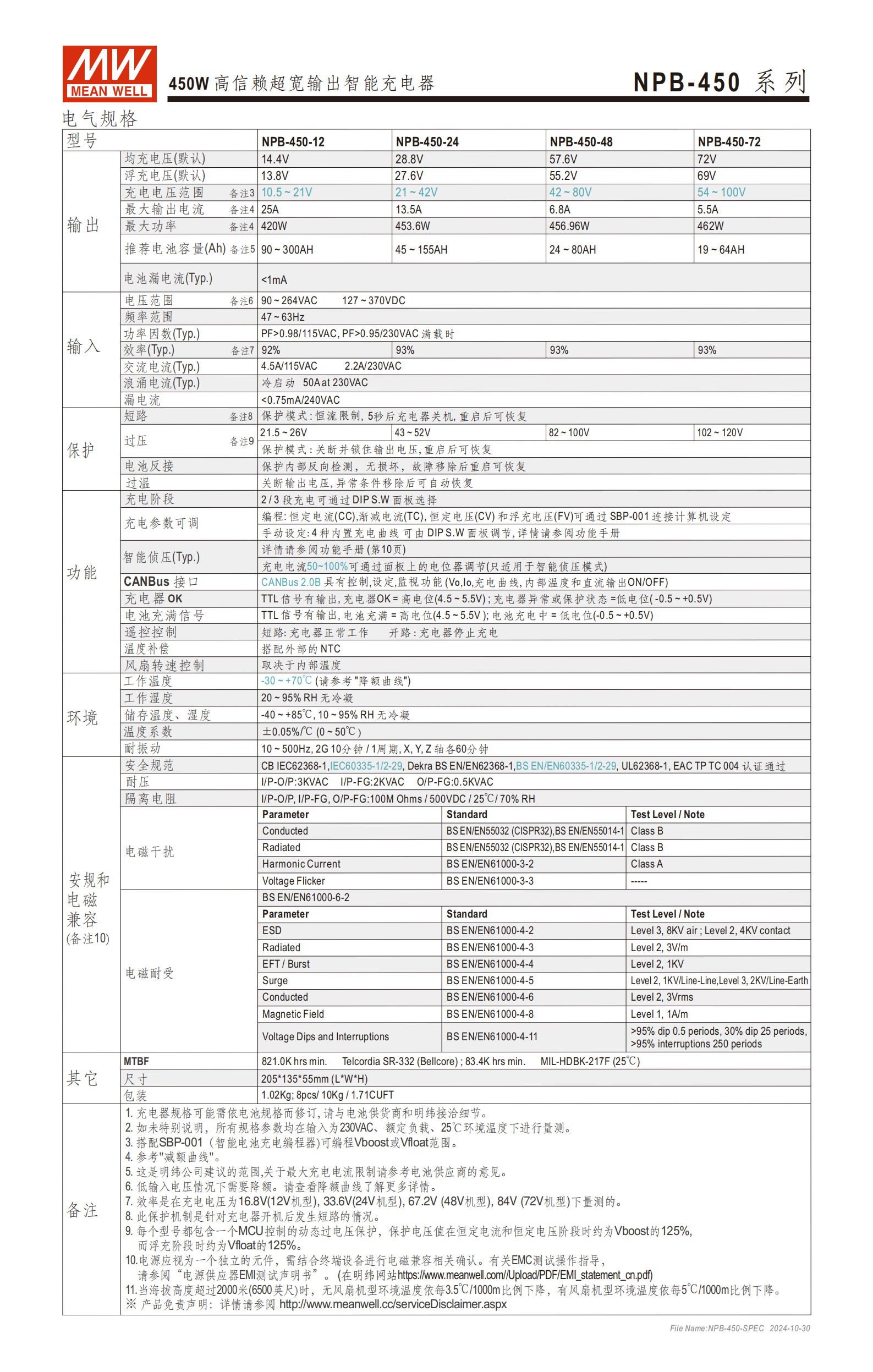

二、核心電氣規格
1. 通用輸入規格
全系列輸入電壓統一為90~264VAC/127~370VDC，頻率47~63Hz；功率因數 PF>0.98（115VAC）/PF>0.95（230VAC），效率最高93%（72V 機型）；浪涌電流 50A（230VAC 冷啟動），漏電流 < 0.75mA（240VAC）。
2. 關鍵輸出規格（核心機型）
| 機型 | 充電電壓范圍 | 最大輸出電流 | 最大功率 | 推薦電池容量 (AH) | 均充電壓 (V) | 浮充電壓 (V) |
|---|---|---|---|---|---|---|
| NPB-450-12 | 10.5~21V | 25A | 420W | 90~300 | 14.4 | 13.8 |
| NPB-450-24NFC | 21~42V | 13.5A | 453.6W | 45~155 | 28.8 | 27.6 |
| NPB-450-72 | 54~100V | 5.5A | 462W | 19~64 | 72 | 69 |
3. 環境參數
工作溫度 **-30℃~+70℃，儲存溫度-40℃~+85℃**，儲存濕度 10~95% RH；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘；MTBF 達 821.0K hrs（Telcordia SR-332）/83.4K hrs（MIL-HDBK-217F）。
三、核心功能與操作
1. 充電曲線與段數
支持2/3 段式充電切換：3 段含恒流 (CC)- 恒壓 (CV)- 浮充 (FV)，2 段無浮充，漸減電流 (TC) 默認 10%，可調 2%~30%；
內置4 種充電曲線，通過 DIP 開關激活，適配 Gel / 富液態 / AGM / 鋰鐵電池，默認曲線支持可編程修改。
各機型 DIP 開關曲線參數不同，以 12V 機型為例，3 段式 AGM / 鋰鐵電池均充電壓 14.6V、浮充 14.0V。
2. 智能偵壓模式
出廠默認關閉，僅適用于鋰電池 + BMS，禁止非鋰電池使用；
開啟后充電器自動偵測電池電壓，匹配后啟動充電，充電電流可在50~100% 調節；
NFC 機型通過 APP 開啟 / 關閉，Non-NFC 機型需通過 DIP 開關按步驟設定，綠色 LED 閃爍 3 次表示設定成功。
3. 參數設定方式（機型差異）
| 設定方式 | Non-NFC 機型 | NFC 機型 |
|---|---|---|
| DIP 開關 | 支持 2/3 段切換、曲線選擇、偵壓開關 | 僅支持曲線選擇 |
| 編程器 SBP-001 | 支持全參數編程（需連電腦） | 支持全參數編程 |
| CANBus 2.0B | 支持遠程設定 / 監控（最多連 4 臺） | 支持遠程設定 / 監控（最多連 16 臺） |
| 手機 APP | 不支持 | 支持（NFC 近場 < 5cm，iOS12+/Android4.1+） |
4. 通訊功能
標配CANBus 2.0B接口，支持輸出電壓 / 電流設定、設備狀態讀取、遠程開 / 關，提供標準指令集（如 0x0000 = 開機 / 關機、0x0060 = 讀取輸出電壓）；
NFC 機型可通過 APP 設定 CANBus 通訊地址（0~15），Non-NFC 機型通過 14pin 連接器引腳設定（0~3）。
四、安全保護與自動功能
多重智能保護：短路（恒流限制）、過壓（關斷鎖死，重啟恢復，保護值為均充 / 浮充電壓的 125%）、過溫（自動減額，95℃紅燈閃爍無停機）、電池欠壓、電池反極性（無損壞，故障移除后恢復）；
自動減額功能：環境溫度超過閾值后，輸出電流非線性降低，防止設備過熱；
溫度補償：僅適用于鉛酸電池 + 3 段式充電，搭配標配 NTC 傳感器（5K Ohm），0~40℃范圍內根據電池溫度調節充電電壓，延長電池壽命。
五、信號與狀態指示
TTL 信號輸出（最大供電電流 10mA，參考 GND-AUX Pin9/10）：
充電器 OK（Pin6）：高電位 4.5~5.5V = 正常，低電位 - 0.5~0.5V = 異常 / 保護；
電池充滿（Pin5）：高電位 4.5~5.5V = 充滿（綠燈），低電位 - 0.5~0.5V = 充電中（橙燈）。
遙控控制（Pin7+Pin8）：短路 = 開機（默認），開路 = 關機，Pin8 為 + 12Vaux 輔助電源；
LED 燈號指示：
綠色：浮充段（3 段）/ 電池充滿；
橙色：充電中 / 智能偵壓模式中（閃爍）；
紅色：異常狀態（OTP/OVP/ 短路 / 反接 / 超時）；
紅色閃爍：內部溫度達 95℃（正常工作，CANBus 發警報）。
六、配件與安裝
標準配件：NTC 傳感器線（UL2468 24x2C）、遙控配合線（UL1007 28AWG）；
選購配件：提手（含 4 個腳墊 + 2 個 M4*2 螺絲，單獨訂購）；
編程配件：SBP-001 智能編程器（單獨銷售），支持電腦端連接充電器修改全參數，需搭配專用通訊電纜；
連接器：標配 HRS DF11-14DP 14pin 連接器，Non-NFC 機型 Pin1/2 為 CANBus 地址，NFC 機型 Pin1/2 為 NC（未使用）。
七、電磁兼容與耐壓
耐壓：I/P-O/P=3KVAC、I/P-FG=2KVAC、O/P-FG=0.5KVAC；
隔離電阻：100M Ohms（500VDC/25℃/70% RH）；
電磁干擾：傳導 / 輻射均為 Class B，諧波電流 Class A；
電磁耐受：ESD 8KV 空氣 / 4KV 接觸，浪涌 1KV 線對線 / 2KV 線對地。
4. 關鍵問題
問題 1：NPB-450 系列 NFC 和 Non-NFC 機型在參數設定和功能上的核心差異是什么？
答案：1. 設定方式：NFC 機型可通過MEAN WELL 手機 APP（NFC 近場 < 5cm）完成 2/3 段切換、智能偵壓開關、CANBus 地址設定等全參數操作，AC 不通電也可設定；Non-NFC 機型無 APP 功能，需 AC 通電并連接SBP-001 編程器/CANBus，或通過 DIP 開關完成基礎設定。2. CANBus 連接數：NFC 機型最多同時連接16 臺實現遠控，Non-NFC 機型最多4 臺。3. DIP 開關功能：NFC 機型 DIP 僅支持充電曲線選擇，2/3 段切換需 APP；Non-NFC 機型 DIP 支持 2/3 段、曲線、智能偵壓全功能切換。4. 安規認證：Non-NFC 機型通過 IEC62368-1+IEC60335-1/2-29 雙認證，NFC 機型僅通過 IEC62368-1。
問題 2：NPB-450 系列智能偵壓模式的使用條件和開啟步驟（Non-NFC 機型）是什么？
答案：使用條件：僅適用于鋰電池，且必須搭配BMS 電池管理系統，禁止非鋰電池使用，開啟后充電電流可在 50~100% 調節，非偵壓模式下電流調節無效。Non-NFC 機型開啟步驟：1. DIP 開關全切至 OFF；2. 遙控關閉狀態下 AC 送電；3. 送電 15 秒內，DIP 全切 ON 再切回 OFF；4. 綠色 LED 閃爍 3 次表示設定成功；5. 重啟充電器加載設置；6. 將 14pin 連接器 Pin7&8 插入跳線。恢復非偵壓模式：1. 未送電時 DIP 全切 ON；2. 遙控關閉狀態下 AC 送電；3. 送電 15 秒內，DIP 全切 OFF 再切回 ON；4. 綠燈閃 3 次即成功，重啟后恢復原廠設定。
問題 3：NPB-450 系列的 CANBus 2.0B 接口核心功能和關鍵指令是什么？
答案：核心功能：支持遠程控制、參數設定、狀態監控三大功能，可設定輸出充電電壓 / 電流、充電器開 / 關，可讀取輸入 / 輸出電壓電流、內部溫度、充電器 / 電池狀態、異常故障信息，同時支持多臺設備組網遠控（NFC16 臺 / Non-NFC4 臺）。關鍵指令（部分核心）：1. 0x0000（OPERATION）：讀寫，1 字節，控制充電器開 / 關；2. 0x0020（VOUT_SET）：讀寫，2 字節，設定輸出電壓（精度 0.01V）；3. 0x0060（READ_VOUT）：讀，2 字節，讀取輸出電壓（精度 0.01V）；4. 0x0062（READ_TEMPERATURE_1）：讀，2 字節，讀取內部溫度（精度 0.1℃）；5. 0x0040（FAULT_STATUS）：讀，2 字節，讀取設備異常狀態；6. 0x00B8（CHG_STATUS）：讀，2 字節，讀取充電器充電狀態。接口引腳：CANH（Pin11）、CANL（Pin12），參考地為 GND-AUX（Pin9/10）。
