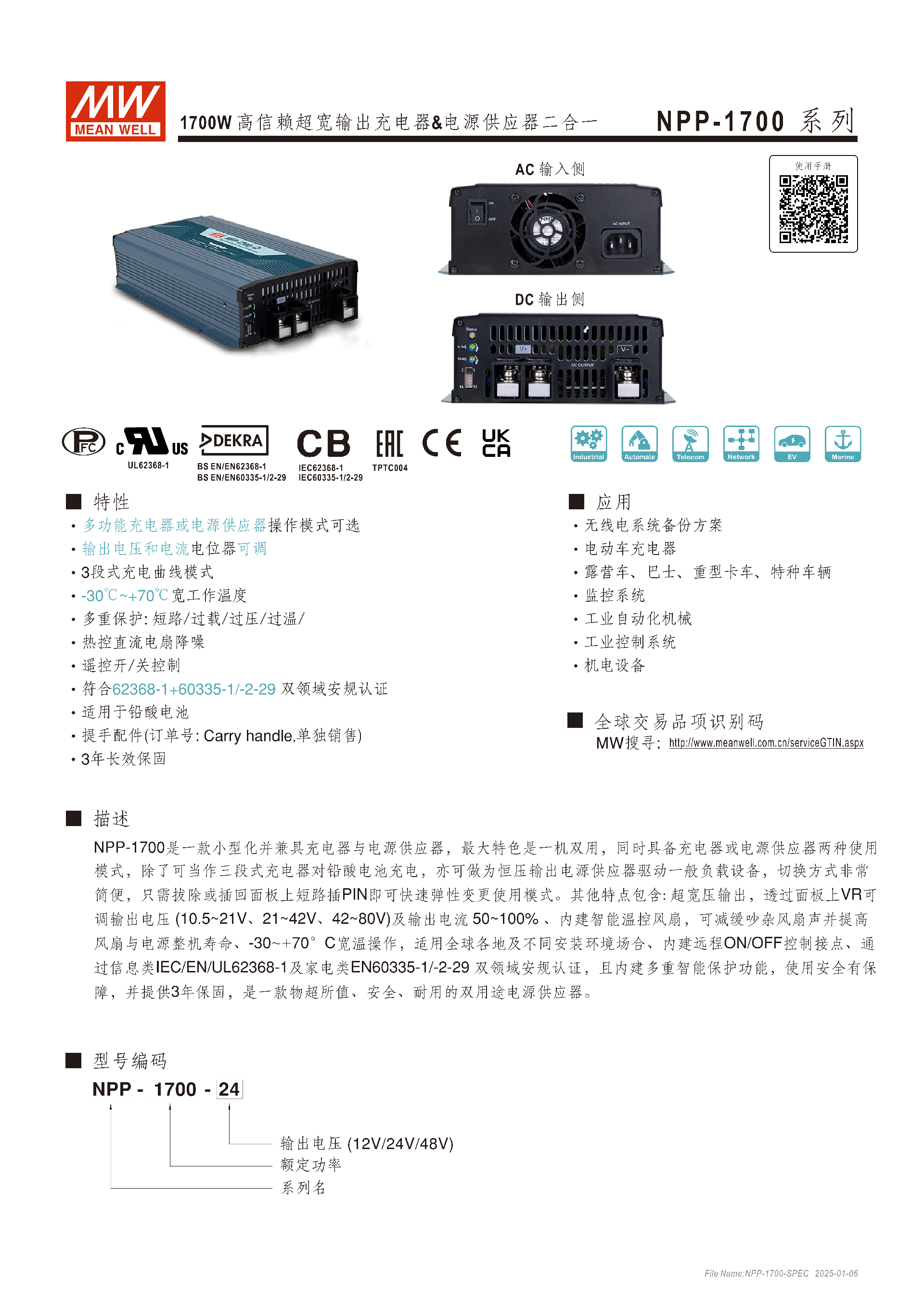

NPP-1700 系列是明緯推出的1700W充電器與電源供應器二合一設備，主打一機雙用，可通過面板短路插 PIN3/4 快速切換模式，支持12V/24V/48V三種輸出電壓規格，具備三段式充電曲線適配鉛酸電池，輸出電壓和電流可通過電位器調節，擁有 **-30℃~+70℃寬工作溫度，內建多重智能保護、溫控風扇及遙控開關功能，通過IEC62368-1+IEC60335-1/2-29雙領域安規認證，MTBF 達577.4K hrs**（Telcordia SR-332），提供3 年保固，適用于無線電備份、電動車充電、工業自動化等多場景，機身尺寸307.718470mm，重 2.96Kg。
一、產品核心定位與基礎信息
產品類型：明緯NPP-1700 系列為1700W高信賴超寬輸出充電器 & 電源供應器二合一設備，小型化設計，一機雙用為核心特色。
保固與認證：提供3 年長效保固；通過 **IEC62368-1（信息類）+IEC60335-1/2-29（家電類）** 雙領域安規認證，同時獲得 CB、UL62368-1、Dekra 等認證。
物理參數：機身尺寸307.718470mm(LWH)，單機重量2.96Kg；4 臺包裝總重 14Kg，體積 2.58CUFT；連接器為HRS DF11-14DP-2DS（14 引腳）。
二、核心功能與模式切換
雙模式切換：通過面板上PIN3/4短路插實現，拔除為充電器模式（默認），插回為電源供應器模式，切換簡便。
充電功能：僅支持三段式充電曲線，適配鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式），分恒流、恒壓、浮充三個階段，對應不同電流和電壓參數。
調節功能：面板VR 電位器可調節輸出電壓和電流，電壓為超寬壓范圍，電流調節范圍為 **50~100%** 額定電流。
智能控制
內置熱控直流電扇，轉速隨內部溫度調節，實現降噪并提升整機壽命；
支持遙控開 / 關控制，通過 PIN7（Remote ON-OFF）與 PIN8（+12V-AUX）的短路 / 開路實現；
輸出TTL 狀態信號：Charger OK/DC OK 信號、電池充滿信號，高電位（4.5~5.5V）為正常 / 充滿，低電位（-0.5~+0.5V）為異常 / 充電中。
LED 狀態指示
工作模式 LED 燈色 設備狀態 充電器模式（默認） 紅色 充電中（恒流 / 恒壓階段） 充電器模式（默認） 綠色 浮充階段 / 電池充滿 充電器模式（默認） 無燈號 異常狀態 電源供應器模式 綠色 正常工作 電源供應器模式 無燈號 異常狀態

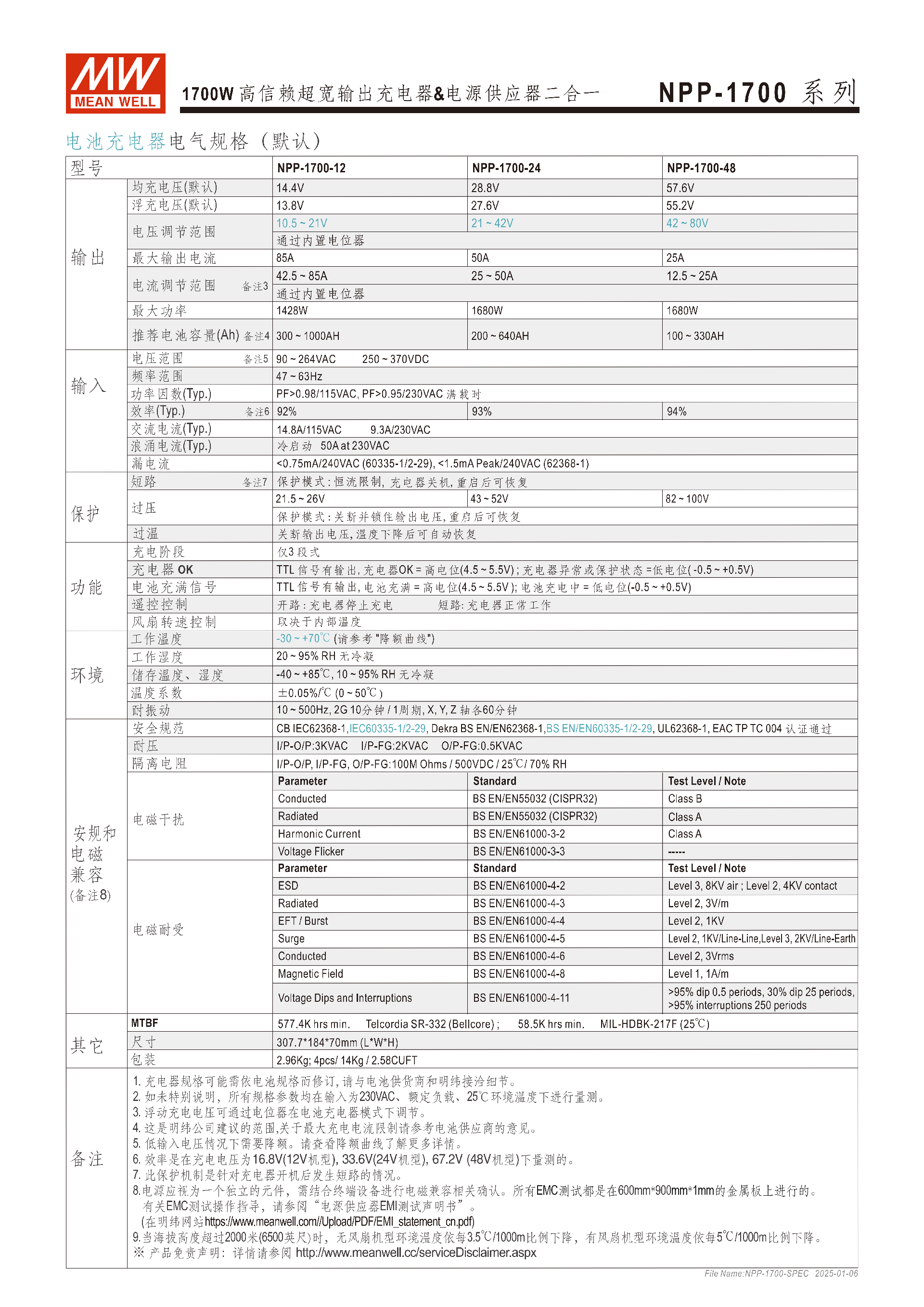

三、關鍵電氣規格

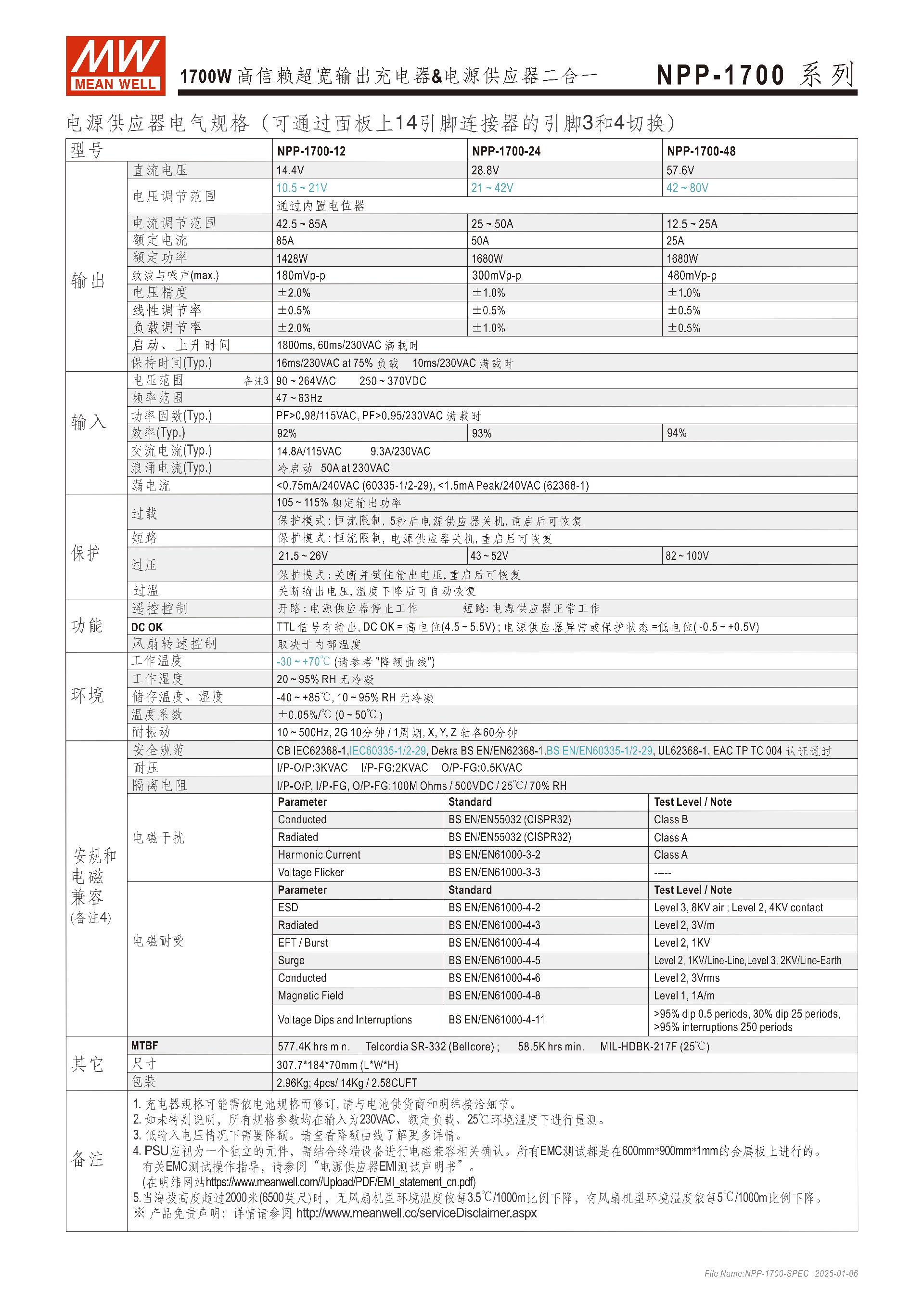

分充電器模式和電源供應器模式，核心規格一致，以下為三款型號核心參數（230VAC、額定負載、25℃下測量）：
| 型號 | NPP-1700-12 | NPP-1700-24 | NPP-1700-48 |
|---|---|---|---|
| 輸出電壓基礎規格 | 12V | 24V | 48V |
| 電壓調節范圍 | 10.5~21V | 21~42V | 42~80V |
| 額定輸出電流 | 85A | 50A | 25A |
| 電流調節范圍 | 42.5~85A | 25~50A | 12.5~25A |
| 最大功率 | 1428W | 1680W | 1680W |
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 推薦電池容量 (Ah) | 300~1000 | 200~640 | 100~330 |
| 效率 (Typ.) | 92% | 93% | 94% |
| 過壓保護范圍 | 21.5~26V | 43~52V | 82~100V |
| 紋波與噪聲 (max.) | 180mVp-p | 300mVp-p | 480mVp-p |
輸入規格：電壓范圍90~264VAC/250~370VDC，頻率47~63Hz；功率因數滿載時PF>0.98/115VAC、PF>0.95/230VAC；浪涌電流冷啟動50A at 230VAC；漏電流 < 0.75mA/240VAC（60335 標準）、<1.5mA Peak/240VAC（62368 標準）。
四、環境與可靠性參數
環境適配
工作溫度：-30℃~+70℃（海拔超 2000 米時，有風扇機型每 1000 米溫度降 5℃）；
工作濕度：20~95%RH，無冷凝；
儲存溫度 / 濕度：-40℃~+85℃、10~95% RH，無冷凝；
溫度系數：±0.05%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
可靠性：MTBF（平均無故障時間）577.4K hrs min.（Telcordia SR-332 標準）；58.5K hrs min.（MIL-HDBK-217F 標準，25℃）。
絕緣與耐壓
耐壓：I/P-O/P3KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；
隔離電阻：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC /25℃/70% RH。
五、多重保護機制
設備內置短路、過壓、過溫、過載（僅電源模式）保護，各保護模式不同，核心如下：
短路保護：恒流限制，設備關機，重啟后恢復（充電器 / 電源模式均適用）；
過壓保護：關斷并鎖住輸出電壓，重啟后恢復；
過溫保護：關斷輸出電壓，溫度下降后自動恢復；
過載保護（僅電源供應器模式）：恒流限制，5 秒后設備關機，重啟后恢復。
六、電磁兼容（EMC）
電磁干擾：傳導符合 BS EN/EN55032 Class B，輻射符合 Class A；諧波電流 Class A，電壓閃爍符合 BS EN/EN61000-3-3；
電磁耐受：ESD（8KV 空氣 / 4KV 接觸）、輻射（3V/m）、EFT/Burst（1KV）等均符合對應 EN 標準等級。
七、應用場景
適用于無線電系統備份方案、電動車充電器、露營車 / 巴士 / 重型卡車 / 特種車輛、監控系統、工業自動化機械、工業控制系統、機電設備等。
八、配件與安裝
標準配件：PIN3/4 短路插（型號1FF1HMJ20-020-95BS或同等品）；
選配配件：提手（訂單號 Carry Handle，單獨銷售）、腳墊（4 個）、M4*2 螺絲（2 個）；
關鍵問題
問題 1（功能模式類）：NPP-1700 系列如何實現充電器和電源供應器的模式切換，兩種模式的核心差異是什么？
答案：通過面板上PIN3/4的短路插實現切換，拔除短路插為充電器模式（默認），插回則為電源供應器模式；核心差異在于，充電器模式支持三段式充電曲線，專為鉛酸電池充電設計，有均充 / 浮充電壓、電池充滿信號，LED 紅 / 綠區分充電狀態；電源供應器模式為恒壓輸出，驅動普通負載設備，無充電階段，僅 LED 綠色表示正常工作，且新增過載保護機制（5 秒關機）。
問題 2（規格參數類）：NPP-1700 系列三款型號（12V/24V/48V）的額定輸出電流、電壓調節范圍及推薦電池容量分別是多少，效率有何差異？
答案：12V 型號 NPP-1700-12：額定輸出電流85A，電壓調節范圍10.5~21V，推薦電池容量 300~1000Ah，效率 92%；24V 型號 NPP-1700-24：額定輸出電流50A，電壓調節范圍21~42V，推薦電池容量 200~640Ah，效率 93%；48V 型號 NPP-1700-48：額定輸出電流25A，電壓調節范圍42~80V，推薦電池容量 100~330Ah，效率 94%；三款型號效率隨輸出電壓升高依次提升 1%。
問題 3（使用操作類）：NPP-1700 系列的遙控開關功能如何實現，還有哪些核心的 TTL 狀態信號，其電位范圍和含義是什么？
答案：1. 遙控開關通過PIN7（Remote ON-OFF）與PIN8（+12V-AUX）配合實現，兩者短路（PIN7 為 10.8~13.2V）時設備啟動（默認 ON），兩者開路（PIN7 為 - 0.5~0.5V）時設備關閉；2. 核心 TTL 狀態信號有兩個，參考地均為 PIN9/10（GND-AUX），最高供應電流 10mA 且僅作輸出：①Charger OK/DC OK 信號（PIN6）：高電位4.5~5.5V表示設備正常工作，低電位 **-0.5~0.5V表示設備異常或進入保護狀態；②電池充滿信號（PIN5）：僅充電器模式有效，高電位4.5~5.5V表示電池充滿，低電位-0.5~0.5V** 表示電池正在充電。
