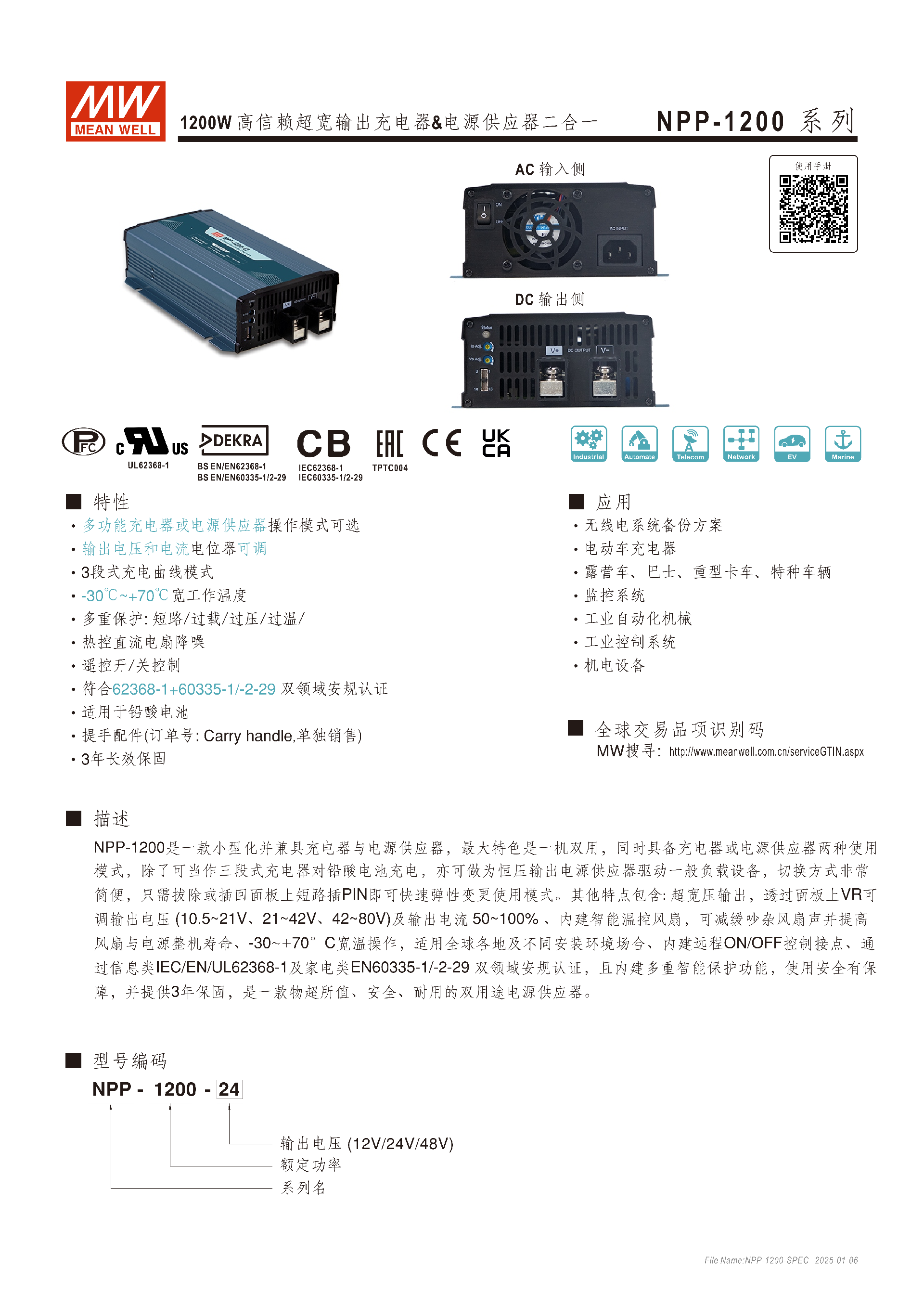

NPP-1200 系列是明緯推出的1200W高信賴超寬輸出充電器 & 電源供應器二合一設備，默認適配鉛酸電池，支持12V/24V/48V輸出規格，具備充電器（三段式充電）和電源供應器兩種模式，可通過面板短路插 PIN3/4 快速切換；設備輸出電壓、電流支持內置電位器調節，工作溫度寬達 **-30℃~+70℃，內建智能溫控風扇、多重保護功能及遙控開 / 關控制，通過IEC62368-1+IEC60335-1/2-29雙領域安規認證，MTBF 達625.1Khrs**（Telcordia SR-332），提供3 年保固，適用于無線電備份、電動車充電、工業自動化等多場景，機身尺寸為25015867mm，提手為選配配件。
一、產品核心定位與基礎信息
產品類型：明緯NPP-1200 系列為1200W高信賴超寬輸出充電器 & 電源供應器二合一設備，小型化設計，一機雙用為核心特色。
適配電池：專為鉛酸電池設計（加水式、膠體式、吸附玻璃纖維式均適用）。
保固與認證：提供3 年長效保固；通過 **IEC62368-1（信息類）+IEC60335-1/2-29（家電類）** 雙領域安規認證，同時符合 UL62368-1、BS EN 等多國標準。
機身規格：尺寸25015867mm(LWH)，單臺包裝重1.93Kg，4 臺整包裝重10Kg/1.72CUFT；MTBF 最小值625.1Khrs（Telcordia SR-332）、63.6Khrs（MIL-HDBK-217F，25℃）。
二、核心功能與模式切換
雙模式快速切換
通過面板14 引腳連接器的 PIN3 與 PIN4跳線實現，移除跳線為充電器模式（默認），插回跳線為電源供應器模式。
充電器模式：支持三段式充電曲線（恒流→恒壓→浮充）；電源供應器模式：恒壓輸出，驅動常規負載。
參數可調性
輸出電壓：通過內置電位器調節，分三檔10.5~21V（12V 機型）、21~42V（24V 機型）、42~80V（48V 機型）。
輸出電流：內置電位器調節，范圍為額定電流的50%~100%（如 12V 機型 35~70A），且額定電流隨輸出電壓相應變化，需滿足VO×IO≤額定功率。
智能控制與信號
遙控開 / 關：通過 PIN7（Remote ON-OFF）與 PIN8（+12V-AUX）實現，短路為開機（默認），開路為關機。
TTL 狀態信號：Charger OK/DC OK（PIN6）、Battery Full（PIN5），高電位（4.5~5.5V）為正常 / 充滿，低電位（-0.5~0.5V）為異常 / 充電中，最大供應電流10mA。
溫控風扇：風扇轉速由內部溫度決定，兼具降噪與延長設備壽命作用。
LED 狀態指示
工作模式 LED 顏色 設備狀態 充電器模式 紅色 充電中（恒流 / 恒壓階段） 充電器模式 綠色 浮充 / 電池充滿 充電器模式 無燈號 異常狀態 電源供應器模式 綠色 正常工作 電源供應器模式 無燈號 異常狀態

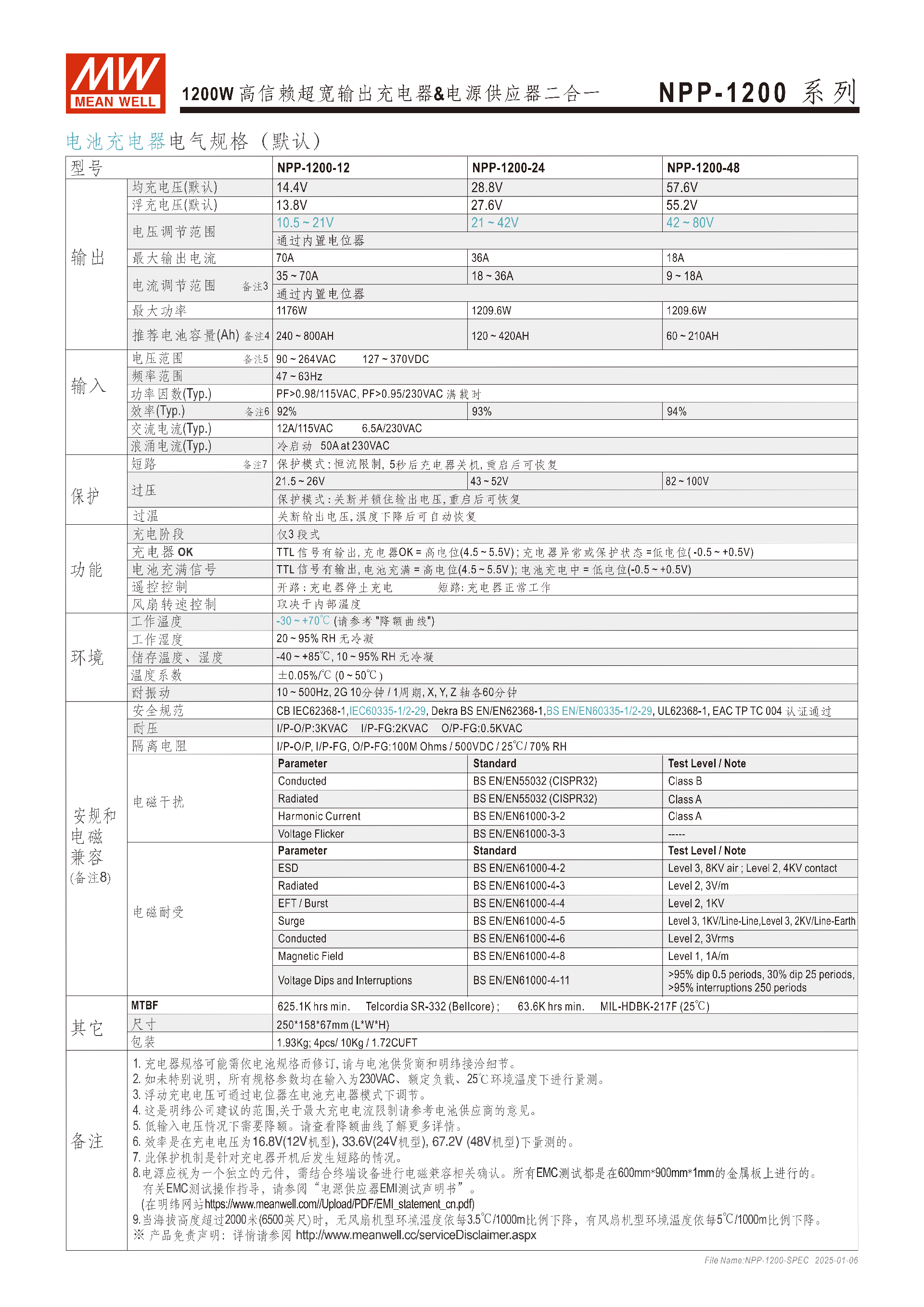

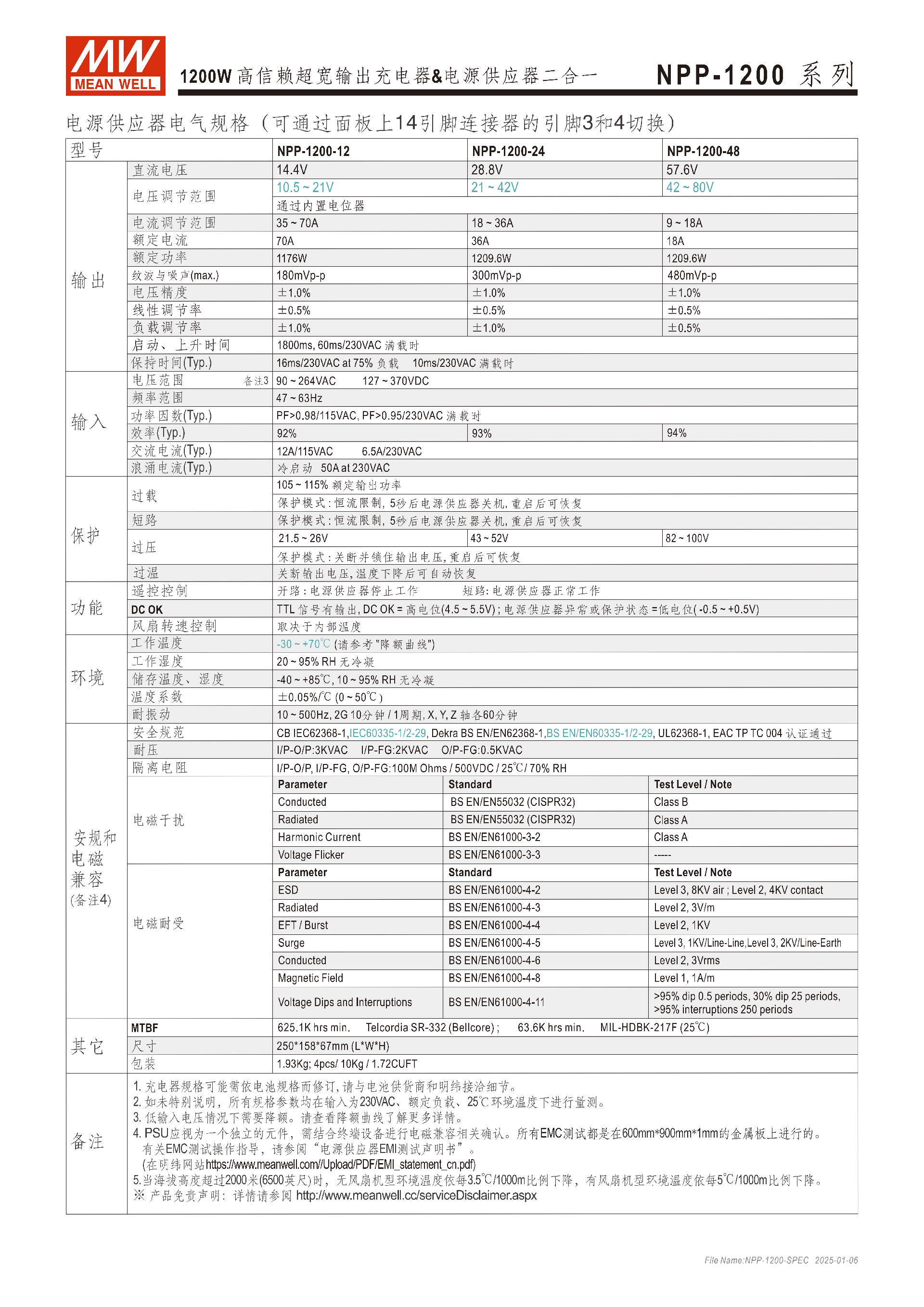

三、關鍵電氣規格（核心型號對比）
| 規格項 | NPP-1200-12 | NPP-1200-24 | NPP-1200-48 |
|---|---|---|---|
| 充電器模式 - 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 充電器模式 - 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 電壓調節范圍 | 10.5~21V | 21~42V | 42~80V |
| 額定輸出電流 | 70A | 36A | 18A |
| 電流調節范圍 | 35~70A | 18~36A | 9~18A |
| 額定輸出功率 | 1176W | 1209.6W | 1209.6W |
| 推薦電池容量（Ah） | 240-800 | - | 60~210 |
| 紋波與噪聲（max.） | 180mVp-p | 300mVp-p | 480mVp-p |
| 過壓保護范圍 | 21.5~26V | 43~52V | 82~100V |
通用輸入規格：交流輸入90~264VAC、直流輸入127~370VDC，頻率47~63Hz；功率因數滿載時PF>0.98（115VAC）、PF>0.95（230VAC）；效率 Typ. 分別為 92%（12V）、93%（24V）、94%（48V）；冷啟動浪涌電流50A@230VAC。
四、多重保護功能
所有保護功能均為智能設計，不同故障對應不同恢復方式，核心保護如下：
短路保護：恒流限制，5 秒后設備關機，重啟后恢復（充電器 / 電源模式均適用）。
過壓保護：關斷并鎖住輸出電壓，重啟后恢復，保護范圍分機型（如上表）。
過溫保護：關斷輸出電壓，溫度下降后自動恢復（充電器模式僅三段式生效）。
過載保護：針對電源供應器模式，過載 105~115% 額定功率時，恒流限制 5 秒后關機，重啟后恢復。
五、環境適應性
工作環境：溫度 **-30℃~+70℃（海拔超 2000 米時，有風扇機型按5℃/1000m降額）；濕度20~95% RH**，無冷凝。
儲存環境：溫度 **-40℃~+85℃；濕度10~95% RH**，無冷凝。
耐振動：10~500Hz，2G，10 分鐘 / 1 周期，X/Y/Z 軸各 60 分鐘。
溫度系數：±0.05%/℃（0~50℃）。
六、安規與電磁兼容
耐壓與隔離：I/P-O/P3KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；隔離電阻100M Ohms/500VDC/25℃/70%RH。
電磁干擾（EMI）：符合 BS EN/EN55032，傳導 Class B、輻射 Class A；諧波電流 Class A，電壓閃爍無要求。
電磁耐受（EMS）：ESD Level3（8KV 空氣）/Level2（4KV 接觸）、浪涌 Level3（1KV 線 - 線 / 2KV 線 - 地）等，滿足多項國際標準。
七、配件與安裝
標準配件：PIN3/4 模式切換跳線（1FF1HMJ20-020-95BS 或同等品）。
選配配件：提手（明緯訂單號 Carry Handle，單獨銷售），含提手 1 個、腳墊 4 個、螺絲 2 個（M4*2）。
連接器：14 引腳連接器為HRS DF11-14DP-2DS，端子為 HRS DF11-SC 或同等級；輔助地 GND-AUX（PIN9/10）與主輸出地隔離。
八、應用場景
適用于多工業及移動設備場景，核心包括：
無線電系統備份方案；
電動車、露營車、巴士、重型卡車、特種車輛充電；
監控系統供電 / 充電；
工業自動化機械、工業控制系統、機電設備。
關鍵問題
問題 1（功能模式類）：NPP-1200 系列的兩種工作模式如何切換，各自的核心適用場景是什么？
答案：通過14 引腳連接器的 PIN3 與 PIN4跳線實現切換，移除跳線為充電器模式（默認），插回跳線為電源供應器模式；充電器模式為三段式充電，專為鉛酸電池充電設計，適用于電動車、車輛電池、備用電池等充電場景；電源供應器模式為恒壓輸出，可驅動常規電氣負載，適用于工業自動化機械、監控系統、機電設備等恒壓供電場景。
問題 2（規格參數類）：NPP-1200 系列三大核心型號（12V/24V/48V）的額定輸出電流、電壓調節范圍及過壓保護范圍分別是多少？
答案：12V 機型（NPP-1200-12）：額定電流 70A，電壓調節 10.5~21V，過壓保護 21.5~26V；24V 機型（NPP-1200-24）：額定電流 36A，電壓調節 21~42V，過壓保護 43~52V；48V 機型（NPP-1200-48）：額定電流 18A，電壓調節 42~80V，過壓保護 82~100V。
問題 3（使用操作類）：NPP-1200 系列的遙控開 / 關功能如何實現，以及如何通過 LED 燈和 TTL 信號判斷設備工作狀態？
答案：1. 遙控開 / 關：通過 **PIN7（Remote ON-OFF）與 PIN8（+12V-AUX）** 的通斷實現，短路時設備開機（默認狀態），開路時設備關機；2. LED 判斷：充電器模式紅燈為充電中、綠燈為充滿 / 浮充，電源模式綠燈為正常工作，無燈號均為異常；3. TTL 信號判斷：Charger OK/DC OK（PIN6）、Battery Full（PIN5），高電位（4.5~5.5V）代表設備正常 / 電池充滿，低電位（-0.5~0.5V）代表設備異常 / 電池充電中。
