NPP-750 系列是明緯推出的750W充電器與電源供應器二合一設備，專為鉛酸電池設計，具備充電器 / 電源雙模式一鍵切換、三段式充電曲線、-30℃~+70℃寬溫工作特性，輸出電壓分 12V/24V/48V 三型號且支持電位器可調，內置多重智能保護與溫控風扇，通過IEC62368-1+IEC60335-1/2-29雙領域安規認證，MTBF 達 883.5K 小時以上，提供3 年保固，適用于電動車、特種車輛、工業自動化等多場景，機身尺寸23015867mm，支持遙控開 / 關與 TTL 信號反饋。

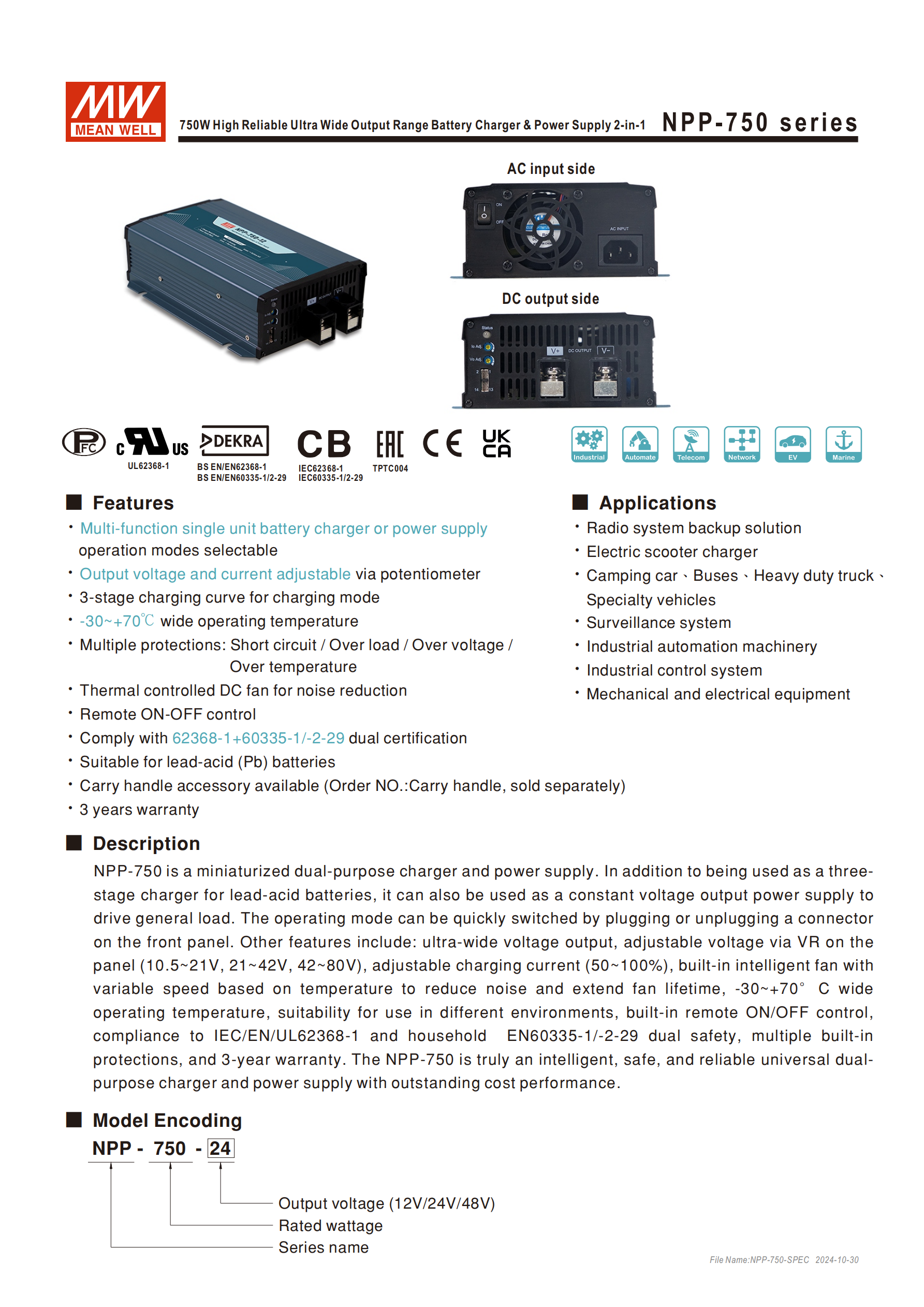

產品定位：明緯NPP-750 系列為750W高信賴超寬輸出設備，實現充電器與電源供應器二合一，核心為一機雙用，專為鉛酸電池（加水式、膠體式、吸附玻璃纖維式）設計。
核心保障：通過IEC62368-1（信息類）+IEC60335-1/2-29（家電類）雙領域安規認證，提供3 年長效保固，MTBF 最低達883.5K 小時（Telcordia SR-332）、95.7K 小時（MIL-HDBK-217F，25℃）。
物理參數：機身尺寸23015867mm(LWH)，單臺重量1.84Kg，包裝為4pcs/9Kg/1.63CUFT；配備熱控直流電扇，依內部溫度調節轉速，實現降噪并延長整機壽命。
二、型號與核心電氣規格

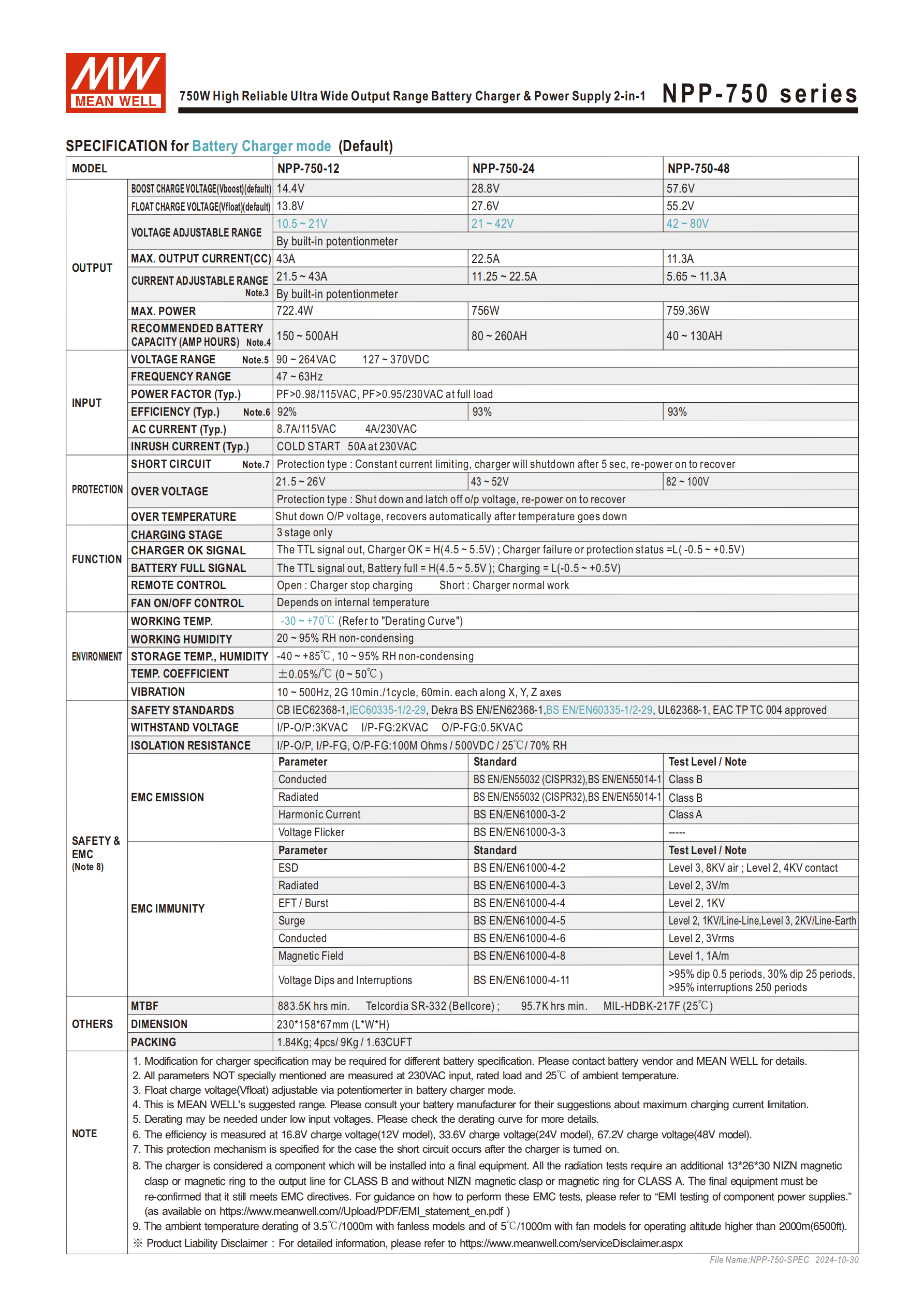

該系列分 3 款型號，輸出電壓 / 電流支持內置電位器調節，充電器模式與電源供應器模式規格基本一致，核心參數如下表：
| 型號 | NPP-750-12 | NPP-750-24 | NPP-750-48 |
|---|---|---|---|
| 基礎輸出電壓 | 12V | 24V | 48V |
| 電壓調節范圍 | 10.5~21V | 21~42V | 42~80V |
| 最大輸出電流 | 43A | 22.5A | 11.3A |
| 電流調節范圍 | 21.5~43A | 11.25~22.5A | 5.65~11.3A |
| 均充電壓（默認） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（默認） | 13.8V | 27.6V | 55.2V |
| 推薦電池容量 | 80~260AH | 40~130AH | 150~500AH |
| 額定功率 | 722.4W | 756W | 759.36W |
| 效率（Typ.） | 92% | 93% | 93% |
輸入規格：通用電壓90~264VAC/127~370VDC，頻率47~63Hz；滿載功率因數PF>0.98(115VAC)、PF>0.95(230VAC)；冷啟動浪涌電流50A at 230VAC。
三、雙模式切換與核心功能
模式切換：通過面板14 引腳連接器的 PIN3 與 PIN4實現，拔除短路插為充電器模式（默認），插回短路插為電源供應器模式，切換操作簡便。
充電器模式：采用三段式充電曲線，依次為100% 恒流（紅色 LED）→恒壓→10% 浮充（綠色 LED），適配各類鉛酸電池；支持電池充滿 TTL 信號反饋。

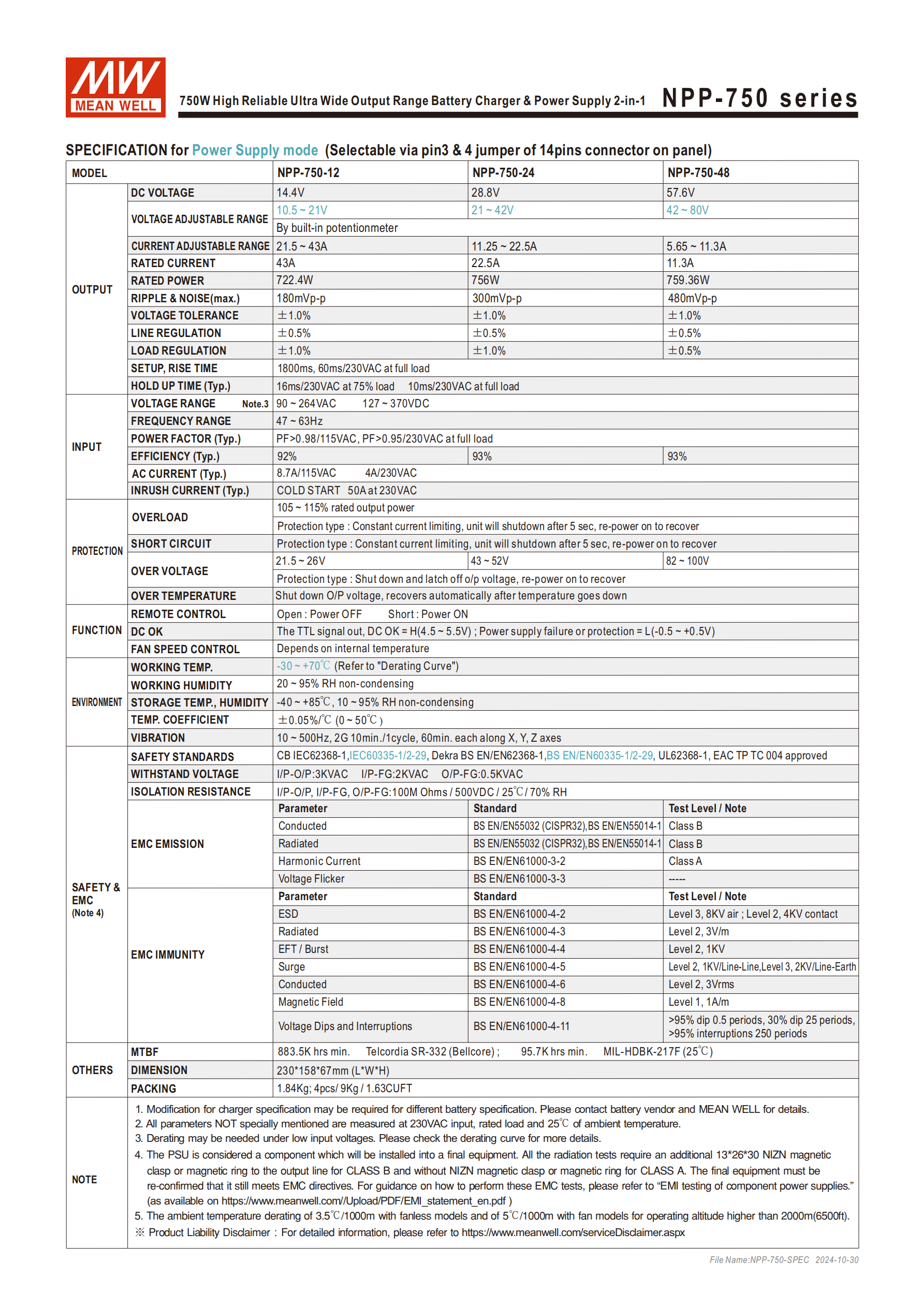

電源供應器模式：為恒壓輸出，驅動普通負載設備，LED 常亮綠色表示正常工作；紋波與噪聲最大為180mVp-p(12V)/300mVp-p(24V)/480mVp-p(48V)，電壓精度 ±0.5%~±1.0%。
遙控控制：通過 **PIN7（Remote ON-OFF）與 PIN8（+12Vaux）** 實現，短路為開機（默認，PIN7 為 10.8~13.2V），開路為關機（PIN7 為 - 0.5~0.5V）。
TTL 信號反饋：均為隔離信號，參考地為 PIN9/10（GND-AUX），最大供應電流 10mA，僅作輸出用：
Charger OK/DC OK（PIN6）：4.5~5.5V 為設備正常，-0.5~0.5V 為異常 / 保護；
電池充滿（PIN5）：4.5~5.5V 為電池充滿，-0.5~0.5V 為充電中。
LED 狀態指示：
充電器模式：紅色 = 充電中，綠色 = 浮充 / 充滿，無燈 = 異常；
電源模式：綠色 = 正常工作，無燈 = 異常。
四、多重保護機制
設備內置全方位智能保護，不同保護觸發后恢復方式不同，核心保護如下：
短路保護：恒流限制，5 秒后設備關機，重啟后恢復；
過壓保護：關斷并鎖住輸出電壓，保護閾值為 21.5~26V (12V)/43~52V (24V)/82~100V (48V)，重啟后恢復；
過溫保護：關斷輸出電壓，溫度下降后自動恢復；
過載保護（電源模式）：105~115% 額定功率觸發，恒流限制 5 秒后關機，重啟后恢復。
五、環境與安規要求
環境參數：工作溫度 **-30℃~+70℃（海拔超 2000 米時，有風扇機型每 1000 米溫降 5℃）；工作濕度20~95% RH（無冷凝）；儲存溫度 / 濕度-40℃~+85℃、10~95% RH（無冷凝）；溫度系數±0.05%/℃（0~50℃）；耐振動10~500Hz，2G，X/Y/Z 軸各 60 分鐘 **。
電氣安規：耐壓為 I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；隔離電阻 **≥100M Ohms / 500VDC / 25℃/70% RH**。
電磁兼容：傳導 / 輻射均達Class B（需搭配 NIZN 磁環），諧波電流 Class A，電壓閃爍符合 BS EN/EN61000-3-3；電磁耐受達 ESD 8KV 空氣 / 4KV 接觸、浪涌 1KV 線對線 / 2KV 線對地等標準。
六、配件與安裝
標準配件：PIN3/4 短路插（1FF1HMJ20-020-95BS 或同等品），數量 1；
選配配件：提手（訂單號 Carry Handle，單獨銷售）、腳墊 4 個、M4*2 螺絲 2 個；
安裝與資料：連接器為HRS DF11-14DP-2DS或同等級；安裝手冊、EMC 測試聲明書均可在明緯官網獲取。
七、應用場景
適用于無線電系統備份、電動車充電器、露營車 / 巴士 / 重型卡車 / 特種車輛、監控系統、工業自動化機械、工業控制系統、機電設備等多領域。
關鍵問題
問題 1（模式操作類）：NPP-750 系列如何實現充電器與電源供應器模式的切換，兩種模式的 LED 狀態指示有何不同？
答案：通過面板 14 引腳連接器的PIN3 與 PIN4短路插實現切換，拔除短路插為默認的充電器模式，插回則為電源供應器模式；充電器模式下，紅色 LED 表示充電中，綠色 LED 表示浮充 / 電池充滿，無燈號為異常狀態；電源供應器模式下，綠色 LED 表示正常工作，無燈號為異常狀態。
問題 2（規格參數類）：NPP-750 系列三款核心型號的輸出電壓 / 電流調節范圍、推薦電池容量分別是多少，輸入側的通用規格是什么？
答案：三款型號核心參數：①NPP-750-12：電壓 10.5~21V、電流 21.5~43A，推薦電池 80~260AH；②NPP-750-24：電壓 21~42V、電流 11.25~22.5A，推薦電池 40~130AH；③NPP-750-48：電壓 42~80V、電流 5.65~11.3A，推薦電池 150~500AH。輸入側通用規格為電壓 90~264VAC/127~370VDC，頻率 47~63Hz，冷啟動浪涌電流 50A at 230VAC。
問題 3（保護與恢復類）：NPP-750 系列的核心保護機制有哪些，不同保護觸發后的恢復方式分別是什么？
答案：核心保護機制包含短路、過壓、過溫、過載（電源模式）保護；①短路保護：恒流限制 5 秒后關機，重啟后恢復；②過壓保護：關斷并鎖住輸出，重啟后恢復；③過溫保護：關斷輸出，溫度下降后自動恢復；④過載保護（電源模式）：105~115% 額定功率觸發，恒流限制 5 秒后關機，重啟后恢復。
