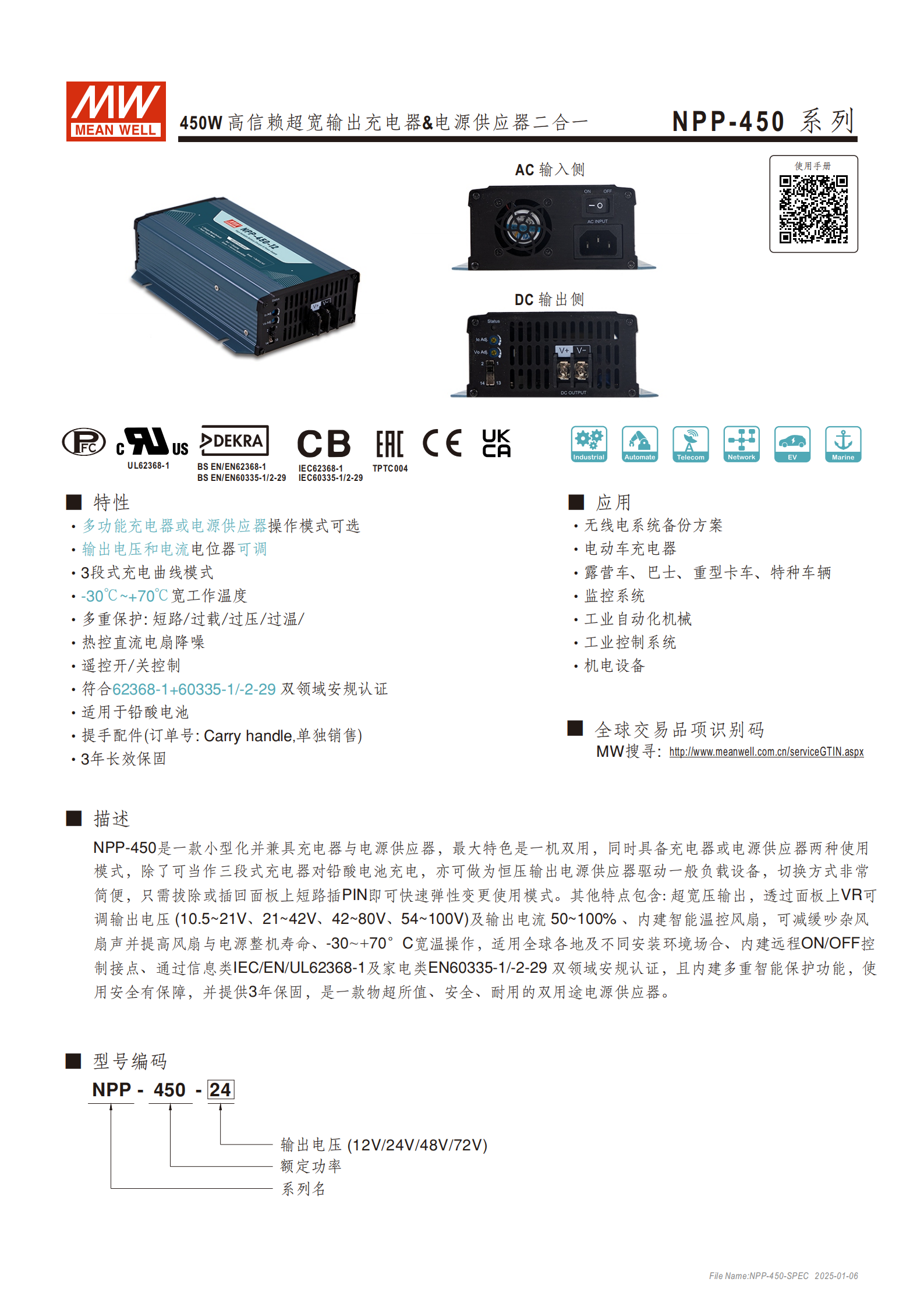

NPP-450 系列是 450W 高可靠性超寬輸出范圍的二合一電池充電器與電源，支持充電器 / 電源模式一鍵切換，輸出電壓分 12V/24V/48V/72V 四檔且各檔有超寬調節范圍，具備三段式充電曲線適配鉛酸電池，工作溫度寬至 **-30~+70℃，搭載溫控直流風扇、多重保護機制及遠程開關控制功能，通過 UL62368-1 等多項國際安規認證，MTBF 值達 1056.9K 小時（Telcordia SR-332 標準），提供3 年質保 **，尺寸為 20513555mm，適用于無線電備用電源、電動滑板車、特種車輛等多類工業與民用場景。
產品定位：NPP-450 系列為 450W 高可靠性超寬輸出范圍的電池充電器 + 電源二合一設備，小型化設計，兼具智能、安全、高性價比特點，專屬適配鉛酸電池（富液式、膠體、AGM）。
核心認證：通過 UL62368-1、BS EN/EN62368-1、IEC60335-1/2-29、EAC TPTC004 等雙安規認證，EMC 符合 EN55032、EN61000 系列標準。
質保與壽命：提供3 年官方質保，MTBF（平均無故障時間）最小值為1056.9K 小時（Telcordia SR-332 標準）、118.5K 小時（MIL-HDBK-217F，25℃）。
物理規格：尺寸20513555mm（長寬高），凈重1.02Kg；包裝規格 8 臺 / 10Kg/1.71 立方英尺；可選配件為手提把手（含腳墊 4 個、螺絲 2 個），標準配件為 3/4 針配對插針。
二、核心功能與模式
1. 雙模式切換
通過面板 14 針連接器的3/4 針跳線實現，為隔離信號（參考 GND-AUX9/10 針）：
跳線移除：電池充電器模式（默認），LED 指示燈紅 = 充電中、綠 = 浮充 / 滿電、滅 = 異常；
跳線連接：電源模式，LED 指示燈綠 = 正常工作、滅 = 異常。

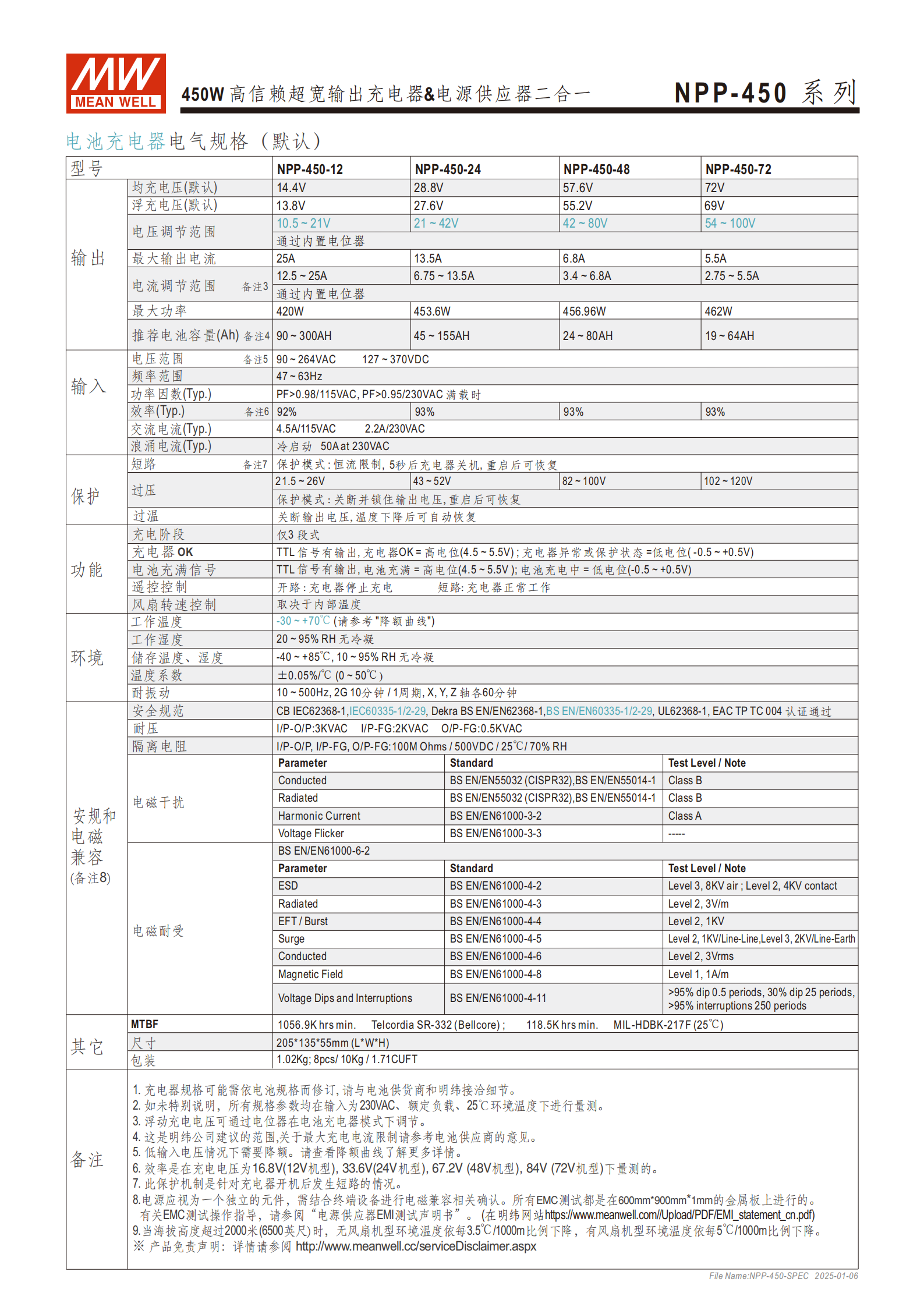

2. 三段式充電（充電器模式）
專為鉛酸電池設計，充電曲線分三階段，各檔位默認充電壓值如下表，浮充電壓可通過內置電位器調節：
| 型號 | 恒流階段最大電流 | 快充電壓 (Vboost) | 浮充電壓 (Vfloat) |
|---|---|---|---|
| NPP-450-12 | 25A | 14.4V | 13.8V |
| NPP-450-24 | 13.5A | 28.8V | 27.6V |
| NPP-450-48 | 6.8A | 57.6V | 55.2V |
| NPP-450-72 | 5.5A | 72V | 69V |
階段 1：恒流（100% 額定電流） 快充；階段 2：恒壓補電；階段 3：浮充（10% 額定電流） 維護。
3. 遠程控制與信號輸出
均為隔離信號，參考 GND-AUX（9/10 針），TTL 電平最大輸出源電流10mA：
遠程開 / 關：7 針（遠程控制）與 8 針（+12V-AUX）干接點控制，短路 = 開機（默認，電壓 10.8~13.2V）、開路 = 關機（電壓 - 0.5~0.5V）；
電池滿電信號（5 針）：高電平（4.5~5.5V）= 電池滿電、低電平（-0.5~0.5V）= 充電中；
設備正常信號（6 針）：充電器模式為 Charger OK、電源模式為 DC OK，高電平 = 正常工作、低電平 = 故障 / 保護啟動。

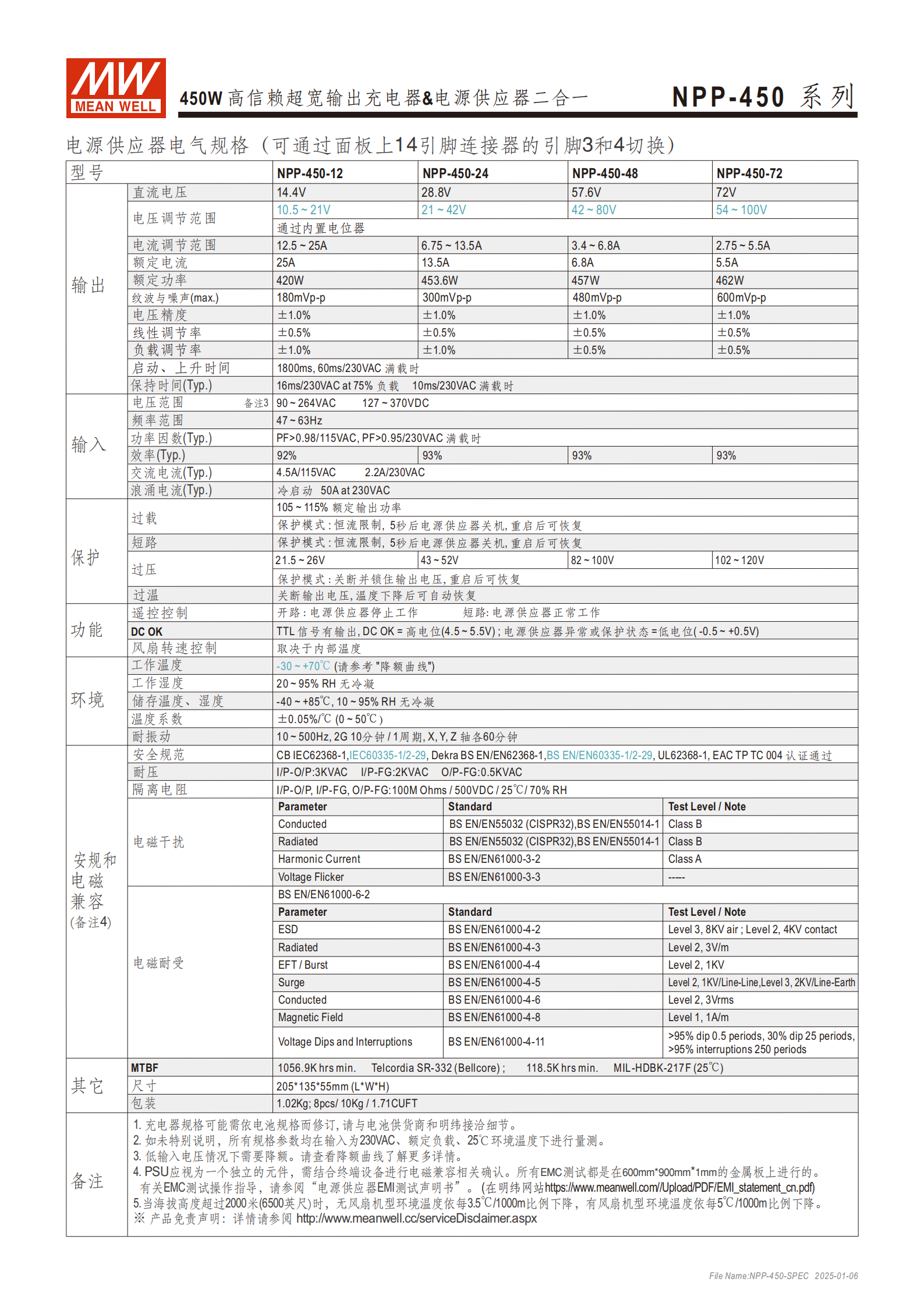

三、電氣規格
1. 輸入規格（雙模式通用）
電壓范圍：90~264VAC / 127~370VDC（低輸入電壓需降額，參考降額曲線）；
頻率范圍：47~63Hz；
功率因數：滿載下 115VAC 時PF>0.98，230VAC 時PF>0.95；
浪涌電流：230VAC 冷啟動時50A；
典型輸入電流：115VAC 時 4.5A，230VAC 時 2.2A。
2. 輸出規格（分檔位，雙模式通用調節范圍）
核心為電壓 / 電流均通過內置電位器可調，且額定功率下需滿足 VO×IO≤額定功率，各型號參數如下：
| 型號 | 電壓調節范圍 | 電流調節范圍 | 額定功率 | 推薦電池容量 | 效率（典型） |
|---|---|---|---|---|---|
| NPP-450-12 | 10.5~21V | 12.5~25A | 420W | 90~300AH | 92% |
| NPP-450-24 | 21~42V | 6.75~13.5A | 453.6W | 45~155AH | 93% |
| NPP-450-48 | 42~80V | 3.4~6.8A | 456.96W | 24~80AH | 93% |
| NPP-450-72 | 54~100V | 2.75~5.5A | 462W | 19~64AH | 93% |
電源模式額外參數：電壓容差 ±1.0%，線性調整率 ±0.5%，負載調整率 ±0.5%~±1.0%；紋波噪聲最大 600mVp-p（12V 檔）；建立 / 上升時間 1800ms/60ms（230VAC 滿載）；保持時間 10~16ms（230VAC）。
四、防護與環境特性
多重保護機制（雙模式通用），各保護恢復方式不同：
短路 / 過載：恒流限流，5 秒后關機，重新上電恢復；
過壓：關斷并鎖存輸出電壓，重新上電恢復；
過溫：關斷輸出電壓，溫度下降后自動恢復。
環境參數
工作溫度：-30~+70℃（需參考降額曲線，海拔超 2000m 時每 1000m 降額 5℃）；
工作濕度：20~95%RH，無凝露；
存儲環境：-40~+85℃，10~95% RH 無凝露；
溫度系數：±0.05%/℃（0~50℃）；
抗振動：10~500Hz，2G，每軸 10 分鐘 / 循環，共 60 分鐘。
電氣隔離與耐壓
絕緣電阻：輸入 - 輸出、輸入 - 地、輸出 - 地均 **≥100MΩ**（500VDC，25℃，70% RH）；
耐壓：輸入 - 輸出3KVAC，輸入 - 地2KVAC，輸出 - 地0.5KVAC。
五、散熱與其他特性
智能散熱：搭載溫控直流風扇，風扇轉速隨內部溫度變化，實現降噪并延長風扇使用壽命；
EMC 標準：傳導 / 輻射發射為Class B，諧波電流 Class A，電壓閃爍符合 EN61000-3-3；EMC 抗擾度滿足 ESD（8KV 空氣 / 4KV 接觸）、浪涌（1KV 線 - 線 / 2KV 線 - 地）等等級要求；
機械接口：連接器為 HRS DF11-14DP-2DS 或等效型號，配 HRS DF11-14DS 外殼與 DF11-SC 端子。
六、適用場景
無線電系統備用電源；
電動滑板車充電器、露營車 / 巴士 / 重型作業車 / 特種車輛供電 / 充電；
安防系統、工業自動化設備；
工業控制系統、機電設備。
4. 關鍵問題
問題 1：NPP-450 系列如何實現充電器 / 電源雙模式切換，兩種模式下 LED 指示燈的狀態分別是什么？
答案：通過設備面板 14 針連接器的3 針和 4 針跳線實現雙模式切換，該信號為隔離信號（參考 GND-AUX9/10 針）；跳線移除為默認的電池充電器模式，LED 紅燈表示充電中（一 / 二階段）、綠燈表示浮充 / 電池滿電（三階段）、燈滅表示設備異常；跳線連接為電源模式，LED 綠燈表示設備正常工作、燈滅表示設備異常。
問題 2：NPP-450 系列充電器模式下的三段式充電曲線具體分為哪三個階段，各檔位的核心充電參數（最大恒流、快充電壓、浮充電壓）分別是多少？
答案：三段式充電曲線專為鉛酸電池設計，第一階段為100% 額定電流恒流快充，第二階段為恒壓補電，第三階段為10% 額定電流浮充維護；各檔位核心參數為：12V 檔（25A、14.4V、13.8V）、24V 檔（13.5A、28.8V、27.6V）、48V 檔（6.8A、57.6V、55.2V）、72V 檔（5.5A、72V、69V），其中浮充電壓可通過內置電位器調節。
問題 3：NPP-450 系列具備哪些保護機制，不同保護機制的觸發后恢復方式有何差異？
答案：該系列內置短路、過載、過壓、過溫四重核心保護機制，且雙模式下保護邏輯一致；短路與過載保護觸發后為恒流限流，5 秒后設備自動關機，需重新上電才能恢復；過壓保護觸發后會關斷并鎖存輸出電壓，僅能通過重新上電恢復；過溫保護觸發后會關斷輸出電壓，待設備內部溫度下降至正常范圍后自動恢復，無需人工操作
