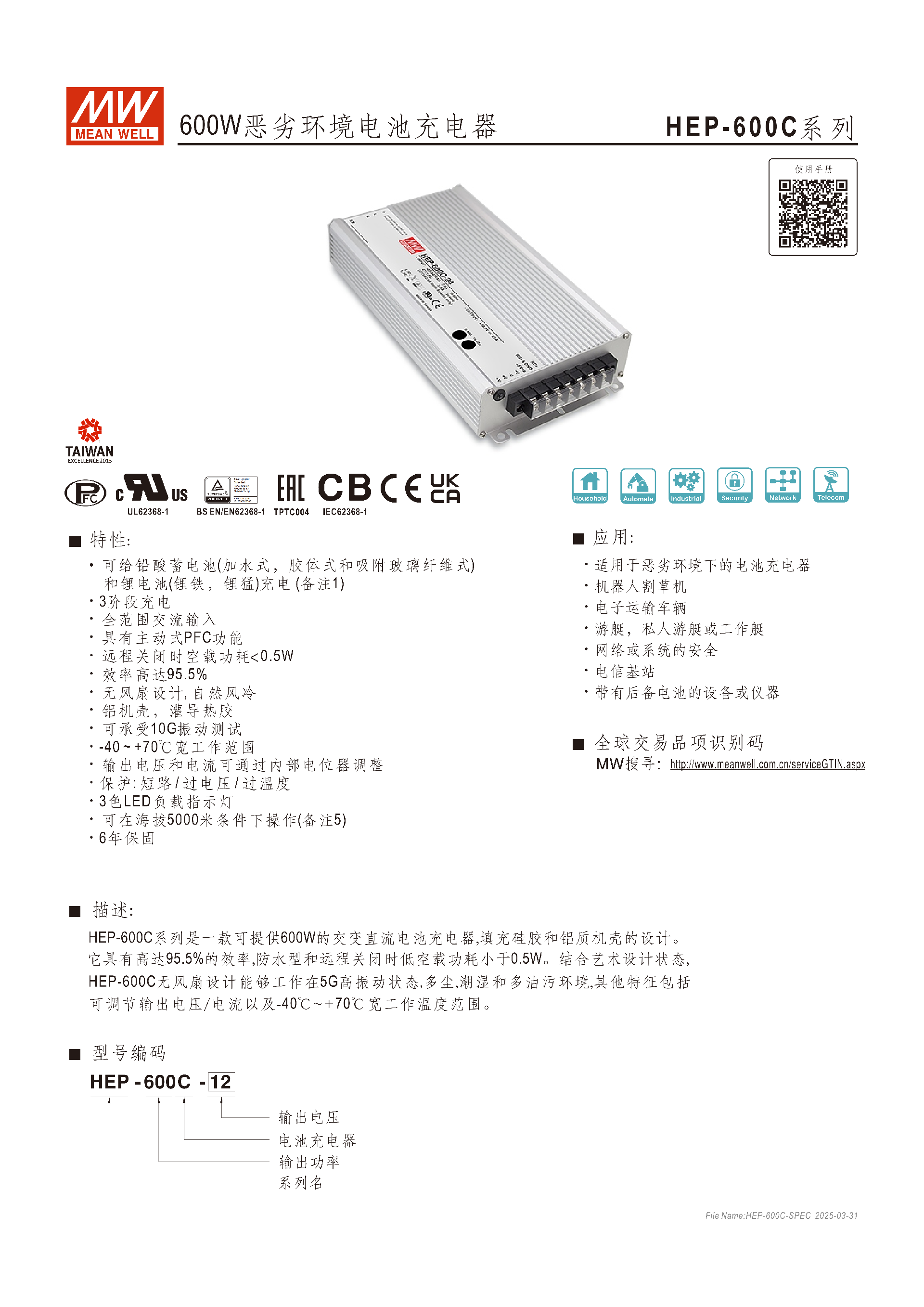

HEP-600C 系列是明緯推出的600W 惡劣環境電池充電器，擁有鋁機殼灌導熱膠的無風扇自然風冷設計，支持 **-40~+70℃寬工作溫度、5000 米海拔操作及 10G 振動耐受，具備95.5%最高轉換效率，遠程關閉時空載功耗<0.5W且?guī)е鲃邮?PFC 功能；該系列分12/24/48V三款型號，支持鉛酸和鋰電池充電，采用3 階段充電模式，輸出電壓 / 電流可通過內部電位器調節，配備短路 / 過壓 / 過溫三重保護與 3 色 LED 指示燈，擁有6 年保固 **，適用于機器人割草機、游艇、電信基站等惡劣環境場景，同時通過 UL62368-1 等多項安規認證，MTBF 最低達 73.1K hrs（MIL-HDBK-217F 標準）。
HEP-600C 系列是明緯研發的600W 交變直流惡劣環境電池充電器，主打惡劣環境適應性，核心設計為鋁質機殼 + 填充硅膠，采用無風扇自然風冷方案，灌導熱膠提升散熱性，可耐受多塵、潮濕、多油污環境，同時通過10G 振動測試（10~500Hz，X/Y/Z 軸各 72 分鐘），整機尺寸為28014448.5mm(LWH)，單臺重量3.9Kg，4 臺整包裝重 16Kg，占 0.9CUFT，提供6 年保固。
二、核心性能特性
充電兼容性：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）充電，充電器規格可依電池規格修訂；
充電模式：采用3 階段充電（恒電流→恒電壓→浮充），配備3 色 LED 負載指示燈顯示充電狀態；
電氣高效性：全范圍交流輸入，帶主動式 PFC 功能，遠程關閉時空載功耗 **<0.5W**，轉換效率最高達95.5%（HEP-600C-48）；
調節功能：輸出電壓（Vo ADJ）和輸出電流（Io ADJ）可通過內部電位器調整，移除機殼橡膠塞即可操作；
遠程控制：支持遙控開關，開機為輸入信號 > 2~5V 或開路，關機為輸入信號 < 0~0.5V 或短路，同時提供5V 待機電源（5V@0.5A，容差 ±5%，紋波最大 100mVp-p）。

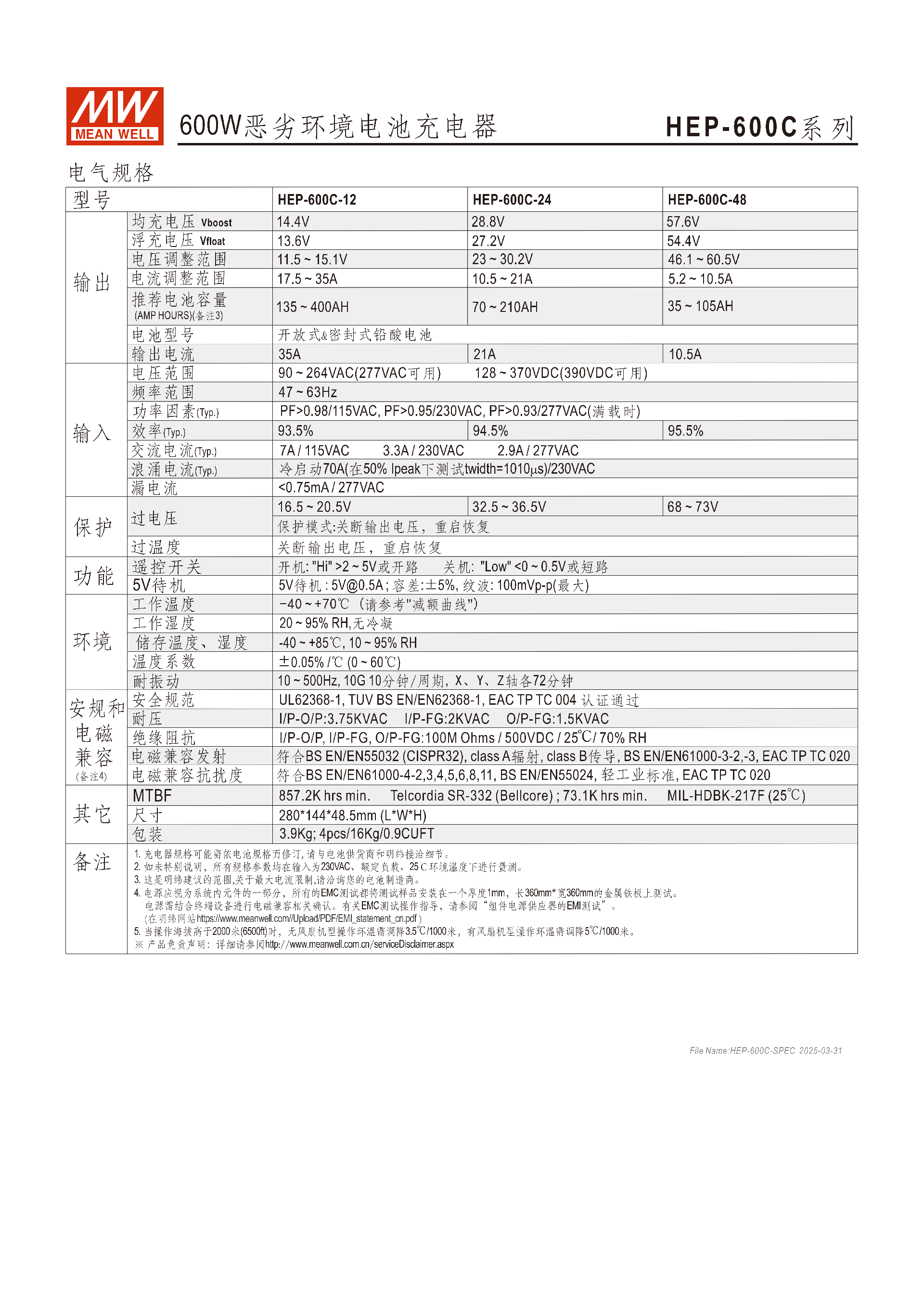

三、型號與關鍵電氣規格
該系列分 3 款核心型號，出廠核心參數及調整范圍如下表，所有未特別說明參數均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | HEP-600C-12 | HEP-600C-24 | HEP-600C-48 |
|---|---|---|---|
| 均充電壓 (Vboost) | 14.4V | 28.8V | 57.6V |
| 浮充電壓 (Vfloat) | 13.6V | 27.2V | 54.4V |
| 電壓調整范圍 | 11.5~15.1V | 23~30.2V | 46.1~60.5V |
| 電流調整范圍 | 17.5~35A | 10.5~21A | 5.2~10.5A |
| 出廠額定輸出電流 | 35A | 21A | 10.5A |
| 推薦電池容量 | 35~105AH | 135~400AH | 70~210AH |
| 過電壓保護閾值 | 16.5~20.5V | 32.5~36.5V | 68~73V |
| 典型效率 | 93.5% | 94.5% | 95.5% |
四、輸入與通用電氣參數
輸入范圍：交流 90~264VAC（277VAC 可用），頻率 47~63Hz；直流 128~370VDC（390VDC 可用）；
功率因素：滿載時 PF>0.98/115VAC、PF>0.95/230VAC、PF>0.93/277VAC；
交流電流：典型值 7A/115VAC、3.3A/230VAC、2.9A/277VAC；
浪涌電流：冷啟動 70A（50% Ipeak 下測試，twidth=1010μs）/230VAC；
漏電流：<0.75mA / 277VAC；
保護機制：短路、過電壓、過溫度保護，均為關斷輸出電壓，重啟恢復模式。
五、環境耐受能力
工作溫度：-40 ~ +70℃（需參考減額曲線，海拔超 2000 米時，無風扇機型每 1000 米環溫調降 3.5℃）；
工作濕度：20 ~ 95% RH，無冷凝；
儲存環境：-40 ~ +85℃，10 ~ 95% RH；
溫度系數：±0.05% /℃（0 ~ 60℃）；
海拔操作：可在5000 米海拔條件下操作。
六、安規、電磁兼容與可靠性
安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證；
絕緣耐壓：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容
發射：符合 BS EN/EN55032（CISPR32），Class A 輻射、Class B 傳導；
抗擾：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024、EAC TP TC 020；
測試要求：需安裝在 1mm 厚、360mm*360mm 金屬鐵板上測試；
可靠性（MTBF）：最低 73.1K hrs（MIL-HDBK-217F，25℃）；857.2K hrs min.（Telcordia SR-332）。
七、端子引腳定義
AC 輸入端子（3 引腳）：1 腳 = FG、2 腳 = AC/L、3 腳 = AC/N；
DC 輸出端子（7 引腳）：1 腳 = RC+、2 腳 = RC- & GND、3 腳 =+5V SB、4/5 腳 =-V、6/7 腳 =+V。
八、應用場景
適用于惡劣環境下的電池充電，核心場景包括：機器人割草機、電子運輸車輛、游艇（私人 / 工作艇）、網絡 / 系統的安全設備、電信基站、帶有后備電池的設備或儀器。
九、重要備注
充電器規格可依電池規格修訂，需與電池供貨商和明緯接洽細節；
推薦電池容量為明緯建議范圍，最大電流限制需咨詢電池制造商；
海拔超 2000 米（6500ft）時，無風扇機型操作環溫每 1000 米調降 3.5℃；
電源需結合終端設備進行電磁兼容確認，EMC 測試指導可參考明緯官網文檔。
關鍵問題
問題 1（產品適配性）：HEP-600C 系列各型號對應的推薦電池容量和輸出電流范圍是多少，適配哪些類型的電池？
答案：該系列分 HEP-600C-12/24/48 三款，HEP-600C-12 推薦 35~105AH 電池，電流調整范圍 17.5~35A；HEP-600C-24 推薦 135~400AH 電池，電流調整范圍 10.5~21A；HEP-600C-48 推薦 70~210AH 電池，電流調整范圍 5.2~10.5A；可適配鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛），充電器規格可依電池規格修訂。
問題 2（環境適應性）：HEP-600C 系列在海拔和溫度方面的耐受能力有哪些要求，海拔超 2000 米時需注意什么？
答案：該系列可在 5000 米海拔條件下操作，工作溫度范圍為 - 40~+70℃，儲存溫度為 - 40~+85℃；當操作海拔高于 2000 米（6500ft）時，無風扇的 HEP-600C 系列操作環境溫度需調降，調整標準為每 1000 米調降 3.5℃，同時工作濕度需保持 20~95% RH 且無冷凝。
問題 3（操作與控制）：HEP-600C 系列的遠程開關如何操作，輸出電壓和電流的調整方式是什么，還有哪些輔助控制功能？
答案：1. 遠程開關：開機為輸入信號 > 2~5V 或開路狀態，關機為輸入信號 < 0~0.5V 或短路狀態；2. 輸出調節：輸出電壓（Vo ADJ）和輸出電流（Io ADJ）可通過內部電位器調整，移除機殼上的橡膠塞即可進行操作；3. 輔助控制：提供 5V 待機電源（5V@0.5A，容差 ±5%，紋波最大 100mVp-p），配備 3 色 LED 負載指示燈顯示充電狀態，同時支持短路 / 過壓 / 過溫三重保護，保護觸發后會關斷輸出，重啟即可恢復
