RPB-1600 系列是明緯推出的1600W 智能單組輸出電池充電器，功率密度達25W/inch3，支持鉛酸蓄電池（加水、膠體、AGM 型）和鋰電池（鋰鐵、鋰猛）充電，具備90~264VAC 全范圍交流輸入、主動式 PFC、三段式可編程充電曲線，標配PMBus協議（可選 CANBus），支持主動式并聯至 4800W (2+1)，擁有電池低電壓 / 短路等多重保護，工作溫度 - 30~+70℃，提供5 年保固，核心機型為 RPB-1600-12/24/48，對應不同額定電壓、充電電流及電池容量適配范圍，還具備電壓 / 電流可調、溫度補償、遙控開關等豐富功能，通過 UL62368-1 等多項國際認證。
產品定位：明緯RPB-1600 系列為1600W 智能單組輸出交流轉直流電池充電器，功率密度高達25W/inch3，是工業級高功率智能充電設備。
核心認證：通過UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004等國際安規認證，電磁兼容符合 BS EN/EN55032 等標準，抗擾度達 A 級重工業等級。
質保與可靠性：提供5 年保固，MTBF≥154K hrs（Telcordia SR-332）、≥100.3K hrs（MIL-HDBK-217F，25℃）。
物理規格：尺寸3008541mm(LWH)，單臺重量1.8Kg，6 臺整包裝 11.8Kg/1.27CUFT；采用直流風扇強制冷卻，耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘。
二、核心特性與適配性
充電電池類型：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式 AGM）和鋰電池（鋰鐵、鋰猛），出廠內置 3 組鉛酸電池預設充電曲線，保留 1 組可通過 PMBus/CANBus可編程曲線適配鋰電池。
輸入特性：90~264VAC 國際通用全范圍交流輸入，兼容 127~370VDC 輸入，頻率 47~63Hz；可承受300VAC 浪涌輸入 5 秒，內置主動式 PFC 功能，滿載時功率因子達0.97(230VAC)，效率最高 93.5%（RPB-1600-48）。
核心功能：內置三段式可編程充電曲線、輸出電壓 / 電流可調、OR-ing FET、主動式并聯功能（最多 3 臺并聯，總功率達 4800W/2+1）；支持溫度補償、遙控開關、故障信號輸出，可選加噴防潮劑。
保護機制：完善的保護種類，包含電池低電壓、電池?zé)o連接、短路、過電壓、過溫度，過壓保護為關斷輸出重啟恢復，過溫保護為關斷輸出溫度下降后自動恢復。

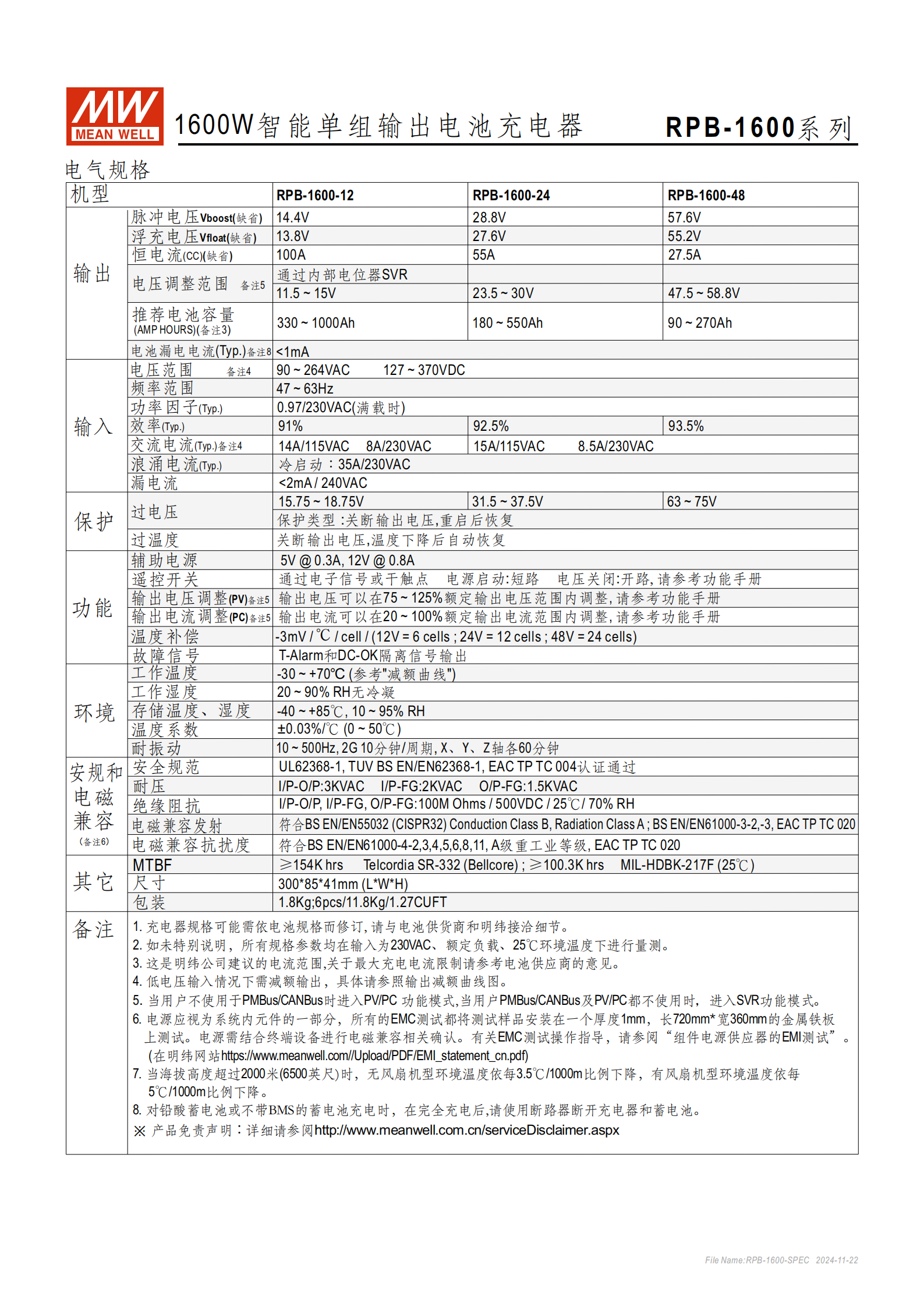

三、核心電氣規格（核心機型）
| 機型 | RPB-1600-12 | RPB-1600-24 | RPB-1600-48 |
|---|---|---|---|
| 額定輸出電壓 | 12V | 24V | 48V |
| 脈沖電壓 Vboost (缺省) | 14.4V | 28.8V | 57.6V |
| 浮充電壓 Vfloat (缺省) | 13.8V | 27.6V | 55.2V |
| 恒電流 CC (缺省) | 100A | 55A | 27.5A |
| 電壓調整范圍 | 11.5~15V | 23.5~30V | 47.5~58.8V |
| 推薦電池容量 | 330~1000Ah | 180~550Ah | 90~270Ah |
| 效率 (Typ.) | 91% | 92.5% | 93.5% |
| 溫度補償系數 | -3mV/℃/cell（6cell） | -3mV/℃/cell（12cell） | -3mV/℃/cell（24cell） |
其他關鍵電氣參數：
電池漏電電流 (Typ.)：<1mA，輸入漏電流 < 2mA/240VAC；
過電壓保護值：15.75~18.75V（12V）、31.5~37.5V（24V）、63~75V（48V）；
輔助電源：5V @ 0.3A、12V @ 0.8A，不受 ON/OFF 信號控制；
輸出電流調整范圍：20~100% 額定電流，輸出電壓可在 75~125% 額定電壓調整。
四、環境參數
工作溫度：-30 ~ +70℃（需參考輸出減額曲線，海拔超 2000 米時，每 1000 米環境溫度下降 5℃）；
工作濕度：20~90% RH，無冷凝；
存儲溫 / 濕度：-40 ~ +85℃，10~95% RH；
溫度系數：±0.03%/℃（0~50℃）。
五、核心功能模塊
通信協議
標配PMBus Rev.1.1，最大速度 100KHz，支持信息讀入、狀態監控、輸出參數修正；
可選CANBus 協議，機型編碼后綴為 CAN，標準品為 PMBus（無后綴）。
充電曲線與 LED 指示
三段式充電曲線：階段 1 恒流（100% CC）、階段 2 恒壓、階段 3 浮充（10% CC），超時則充電器失效；
LED 指示燈：綠色（浮充）、橙色（充電中）、紅色（非正常狀態：過溫 / 過載 / 風扇失效 / 充電超時）。
調節與控制功能
電壓調整：可通過內部電位器 SVR、外部 PV 引腳、PMBus/CANBus 調節；
電流調整：通過外部 PC 引腳調節至額定電流 20~100%；
遙控開關：通過 Remote ON-OFF 引腳（PIN4）控制，短路開機、開路關機；
溫度補償：通過 NTC 傳感器（PIN15/16）實現，系數 - 3mV/℃/cell，傳感器貼于電池或周邊，并聯時需統一連接。
警報與信號輸出
提供DC-OK（PIN5）和T-ALARM（PIN6）隔離 TTL 信號，最大吸收電流 10mA；
DC-OK：高電平表示輸出電壓異常，低電平正常；T-ALARM：高電平表示過溫 / 風扇失效，低電平正常。
主動式并聯均流
最多 3 臺并聯，總輸出電流≤單臺額定電流 × 組數 ×0.9；
并聯要求：導線短而粗、各單元輸出電壓差 < 0.2V，CN500/SW1 引腳配合實現，DA/DB 信號需絞繞布線防噪聲。
六、接插件與安裝
核心接插件：包含 CN1（16 針，控制引腳）、CN500（8 針，并聯 / 通信）、SW1（電阻插座，DA/DB 信號選擇），配套端子為 HRS DF11 系列；
AC 輸入端子：3 針，F(xiàn)G（接地）、AC/N、AC/L，擰緊扭矩 8Kgf-cm；
安裝要求：采用 M3（扭矩 6-8Kgf-cm，穿透 4mm）、M4（扭矩 7-10Kgf-cm，穿透 5mm）螺絲固定，氣流方向?yàn)橹付ǚ较颉?/p>
七、應用場景
大型直流 UPS 或緊急備份系統；
船舶蓄電池充電系統；
電動自行車 / 汽車充電器站；
廢水處理系統、電解系統。
關鍵問題
問題 1（規格與適配）：RPB-1600 系列三款核心機型的額定充電參數及適配電池容量有何差異？
答案：核心機型為 RPB-1600-12/24/48，適配不同電壓等級電池，具體參數為：①RPB-1600-12：額定 12V，缺省恒流 100A，浮充電壓 13.8V，脈沖電壓 14.4V，推薦電池容量 330~1000Ah；②RPB-1600-24：額定 24V，缺省恒流 55A，浮充電壓 27.6V，脈沖電壓 28.8V，推薦電池容量 180~550Ah；③RPB-1600-48：額定 48V，缺省恒流 27.5A，浮充電壓 55.2V，脈沖電壓 57.6V，推薦電池容量 90~270Ah；三款機型的電壓 / 電流調整范圍、溫度補償?shù)碾娦緮?shù)也隨額定電壓成比例變化。
問題 2（功能與操作）：RPB-1600 系列的充電曲線有何特點，可通過哪些方式調整？
答案：該系列充電曲線核心特點為內置 3 組鉛酸電池預設曲線（適配加水、膠體、AGM 型），并保留1 組可編程曲線適配鋰電池等其他電池；曲線為三段式（恒流 - 恒壓 - 浮充），充電超時會觸發充電器失效。調整方式包含三種：①通過PMBus/CANBus 通信協議（標配 PMBus，可選 CANBus）進行編程調整，支持遠程參數修正；②通過PV/PC 引腳實現外部電壓 / 電流調節，間接調整充電曲線參數；③通過內部電位器 SVR調整，適用于不使用通信協議的場景；此外，還可通過明緯專用 SBP-001 智能電池充電編程器連接電腦進行曲線調節。
問題 3（應用與擴展）：RPB-1600 系列實現主動式并聯的核心要求和限制有哪些？
答案：該系列支持最多 3 臺主動式并聯，總功率可達 4800W (2+1)，核心要求和限制為：①并聯硬件要求：使用短而粗的導線并聯后接負載，CN500 線材過長時需將 DA/DB 兩條線絞繞以避免噪聲，各并聯單元間輸出電壓差異需小于 0.2V；②電流限制：總輸出電流不可超過單臺額定電流 × 組數 ×0.9，當總輸出電流小于總額定電流的 5% 時，均流效果會受影響；③配置要求：通過 CN500 插腳（V 連接 / X 不連接）和 SW1 開關（ON/OFF）配合設置并聯臺數（1/2/3 臺），并聯時溫度補償傳感器需統一連接，各充電器 RTH + 與 RTH - 引腳無論是否使用溫度補償均需連接；④環境與減額：并聯使用時仍需遵循工作溫度 - 30~+70℃的要求，海拔超 2000 米時按每 1000 米 5℃降低環境溫度，低電壓輸入時需按減額曲線降額輸出。
