系列名：RCB
額定輸出電壓：XX（12/24/48V，核心主流規格）
輸出功率：1600W（固定值）
通訊協議后綴：無標注為標配 PMBus 協議，標注 CAN 為可選 CANBus 協議
官方核心機型（按額定電壓劃分）
該系列核心為12V/24V/48V三大基礎機型，各機型均支持鉛酸（加水 / 膠體 / AGM）、鋰電池（鋰鐵 / 鋰猛）充電，且分通用可編程版（出廠默認）和各電池類型預定義版（參數適配對應電池），具體核心機型如下：
RCB-1600-12：額定 12V，默認快充 14.4V / 浮充 13.8V，恒流 100A
RCB-1600-24：額定 24V，默認快充 28.8V / 浮充 27.6V，恒流 55A
RCB-1600-48：額定 48V，默認快充 57.6V / 浮充 55.2V，恒流 27.5A（文檔中重點標注的代表機型）
通訊協議定制型號
在基礎機型上可定制通訊協議，無額外標注為標準品（PMBus），標注 CAN 為 CANBus 協議可選品，例：
RCB-1600-48（標準品，PMBus 協議）
RCB-1600-48CAN（定制品，CANBus 協議）
RCB-1600-24CAN（定制品，CANBus 協議）
補充說明
所有機型均適配 19 英寸機架（可搭配 RHP-1U 支架），支持多機并聯均流至 8000W，且可根據電池規格向明緯定制修訂充電參數，單機型功率均為 1600W（實際輸出功率隨電壓 / 電流略有浮動，如 48V 機型最大實際輸出 1584W）。

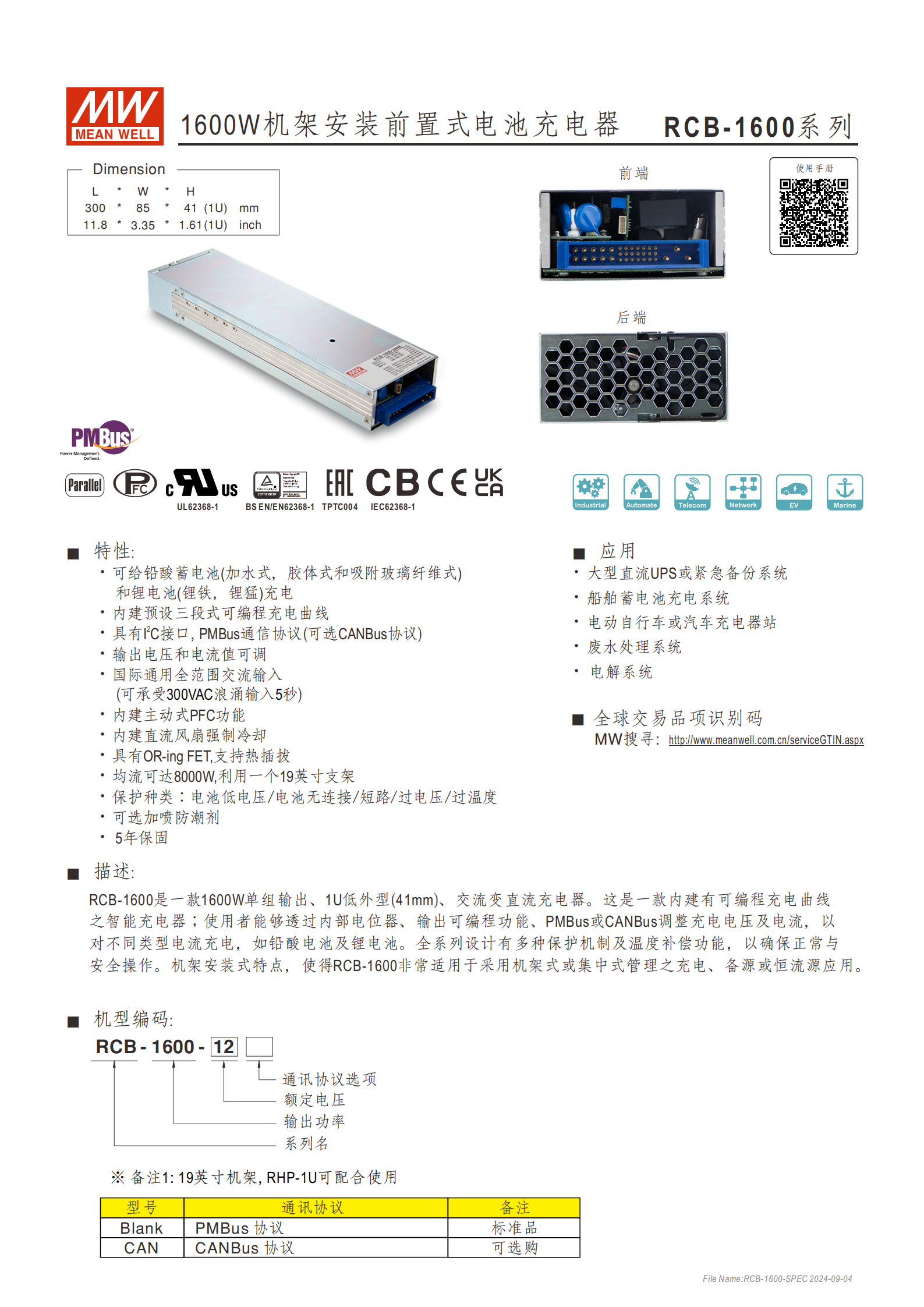

RCB-1600 系列是明緯推出的1600W機架安裝前置式電池充電器，為1U 低外型（41mm）設計，支持鉛酸蓄電池（加水、膠體、AGM）及鋰電池（鋰鐵、鋰猛）充電，內置可編程三段式充電曲線，具備PMBus（標配）/CANBus（可選）通信協議，交流輸入為國際通用全范圍，內建主動式 PFC 與直流風扇冷卻，支持熱插拔和多機均流至 8000W，擁有多重保護機制和溫度補償功能，適配 19 英寸機架，廣泛應用于 UPS、船舶、充電驛站等場景，提供5 年保固，輸出電壓、電流可通過多種方式調節，還配備輔助電源、遙控開關等功能。
RCB-1600 系列是明緯研發的1600W機架安裝前置式交流變直流電池充電器，為1U 低外型（41mm）設計，屬于智能可編程充電器，適配19 英寸機架（可搭配 RHP-1U 支架），支持多機并聯均流，提供5 年保固，是機架式 / 集中式充電、備源或恒流源應用的專用設備，為全球交易品項。
二、核心適配與充電功能
充電電池類型：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式 AGM）、鋰電池（鋰鐵、鋰猛）。
充電曲線：出廠內置可編程三段式充電曲線，可通過 PMBus/CANBus/PV/PC/SVR 改為工業常用的兩段式；搭配明緯 SBP-001 智能電池充電編程器可電腦調節曲線參數，預設三段式分為恒流（100% CC）、恒壓、浮充階段，充電超時會觸發充電器失效。

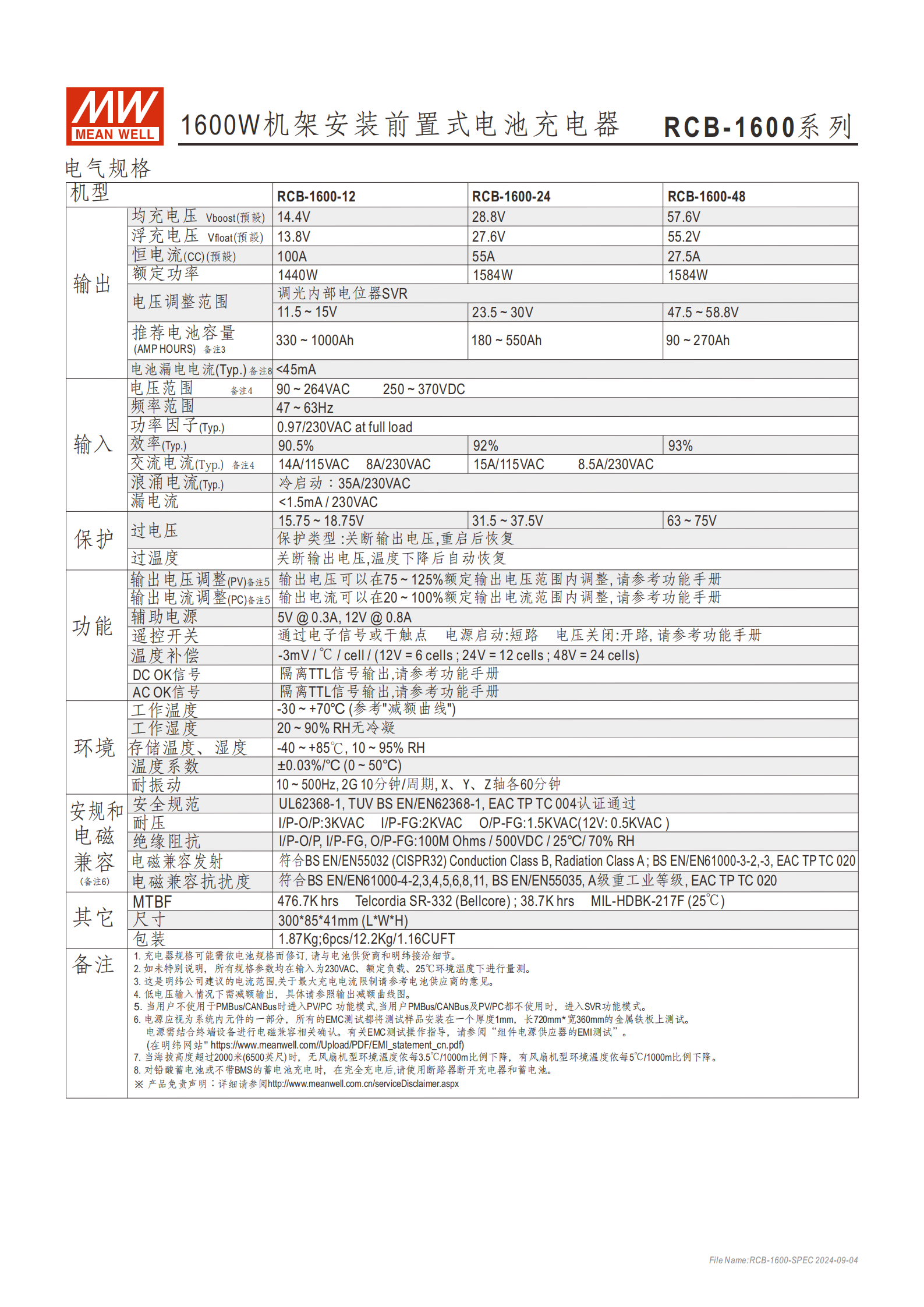

各機型預設充電參數：| 機型 | 充電類型 | 快充電壓 Vboost (V) | 浮充電壓 Vfloat (V) | 默認恒流 CC (A) ||------|----------|-------------------|-------------------|---------------|| 12V | 通用可編程 | 14.4 | 13.8 | 100 || 12V | 膠體電池 | 14 | 13.6 | - || 12V | 加水電池 | 14.2 | 13.4 | - || 12V | AGM 電池 | 14.5 | 13.5 | - || 24V | 通用可編程 | 28.8 | 27.6 | 55 || 24V | 膠體電池 | 28 | 27.2 | - || 24V | 加水電池 | 28.4 | 26.8 | - || 24V | AGM 電池 | 29 | 27 | - || 48V | 通用可編程 | 57.6 | 55.2 | 27.5 || 48V | 膠體電池 | 56 | 54.4 | - || 48V | 加水電池 | 56.8 | 53.6 | - || 48V | AGM 電池 | 58 | 54 | - |
三、關鍵電氣與性能規格
輸入特性：國際通用全范圍交流輸入，頻率47~63Hz，可承受300VAC 浪涌輸入 5 秒，冷啟動浪涌電流 35A/230VAC，工作浪涌 8.5A/230VAC；內建主動式 PFC 功能，功率因數優化。
輸出效率：48V 機型最高93%，整體效率達 90.5% 以上。
輔助電源：提供5V @ 0.3A、12V @ 0.8A雙路輔助輸出，帶冗余二極管，不受遙控開關控制。
調節范圍：輸出電壓可調至額定電壓的75~125%（內部電位器 / 外部 PV 信號）；輸出電流可調至額定電流的20~100%（外部 PC 信號）。
溫度系數：-3mV/°C/cell（12V=6 節、24V=12 節、48V=24 節），支持 NTC 溫度傳感器補償（PIN30/RTH+、PIN31/RTH-）。
工作環境：溫度 **-40 ~ +85°C**，濕度10 ~95% RH，無冷凝。
絕緣阻抗：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:1.5KVAC（12V 機型為 0.5KVAC）。
可靠性：25℃下，Telcordia SR-332 標準下壽命476.7K hrs，MIL-HDBK-217F 標準下38.7K hrs。
四、核心功能與控制
通信協議：標配PMBus Rev.1.1（最大速度 100KHz，支持讀入、監控、參數修正），可選CANBus 協議，均支持地址設置（PIN21-23/A2-A1-A0）。
并聯功能：通過 PIN24-25/DB-DA 實現多機并聯，均流可達 8000W。
遙控開關：PIN17/Remote ON-OFF 與 PIN13/+5V-AUX 配合，短路為開機、開路為關機，支持單 / 多單元聯控。
信號輸出：提供隔離 TTL 信號，ACOK（輸入正常）、DCOK（輸出正常）、T-ALARM（溫度 / 風扇警報），最大源電流 10mA。
LED 狀態指示：綠色 = 浮充、橙色 = 充電中（1/2 階段）、紅色常亮 = 故障（過溫 / 過載 / 風扇失效 / 充電超時）、紅色閃爍 = 內部溫度達60℃（預警，未觸發過溫保護）。
OR-ing FET：內置該元件，支持熱插拔，保障設備更換時系統穩定。
五、保護機制
具備全方位保護，故障時關斷輸出電壓，重啟后恢復，保護類型包括：
電池低電壓保護、電池?zé)o連接保護
輸出短路保護、輸出過電壓保護
過溫度保護（內部溫度超閾值觸發）
六、認證與兼容
安規認證：通過UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004。
電磁兼容：符合 BS EN/EN55032（CISPR32）傳導 Class B、輻射 Class A；BS EN/EN61000-3-2；需結合終端設備完成 EMC 最終確認。
七、機構與物理參數
尺寸：1U 規格（41mm 高），主體尺寸關鍵值 300mm（長）×85mm（寬），公差 ±0.5mm，氣流方向為強制風冷，風扇配合散熱。
連接器：輸入 / 輸出為 Postronic PCIM34W13M400A1（CN1），配對端子 PCIM34W13F400A1，共 34 個引腳，區分隔離 / 非隔離信號。
包裝：單臺1.87Kg，6 臺裝總重 12.2Kg，體積 1.16CUFT。
八、應用場景
大型直流 UPS 或緊急備份系統
船舶蓄電池充電系統
電動自行車 / 汽車充電器站
廢水處理系統、電解系統
九、重要備注
充電器規格可依電池規格修訂，需與電池供貨商、明緯確認；
未特別說明時，參數均在 **230VAC 輸入、額定負載、25℃** 下測試；
對無 BMS 的鉛酸 / 鋰電池充電，滿電后需用斷路器斷開充電器與電池；
EMC 測試需將充電器作為系統元件，結合終端設備完成。
關鍵問題
問題 1（功能調節類）：RCB-1600 系列的輸出電壓和電流可通過哪些方式調節，調節范圍分別是多少？
答案：輸出電壓可通過內部電位器 SVR、外部 PV 信號引腳（PIN27）兩種方式調節，范圍為額定電壓的75~125%；輸出電流僅通過外部 PC 信號引腳（PIN26）調節，范圍為額定電流的20~100%，且電壓、電流的外部調節均為非線性調節。此外，還可通過 PMBus/CANBus 通信協議遠程修正輸出參數。
問題 2（應用與擴展類）：RCB-1600 系列如何實現多機并聯，并聯后最大總功率可達多少，需注意哪些關鍵引腳？
答案：該系列通過 **PIN24（DB）、PIN25（DA）** 兩個并聯控制數字信號引腳實現多機并聯均流，單臺功率 1600W，多機并聯后最大總功率可達 8000W；同時，并聯時可通過 PIN21-A2、PIN22-A1、PIN23-A0 為每臺設備設置獨立的 PMBus/CANBus 地址，實現單獨監控與控制，且設備內置 OR-ing FET，支持并聯狀態下的熱插拔。
問題 3（使用與保護類）：RCB-1600 系列的 LED 指示燈有哪些狀態，分別對應什么工作情況，過溫保護有哪些預警和觸發機制？
答案：LED 指示燈有四種狀態：綠色代表電池處于浮充階段（三段式充電第 3 階段）；橙色代表電池處于充電中（三段式充電 1/2 階段）；紅色常亮代表設備出現故障（過溫 / 過載 / 風扇失效 / 充電超時）；紅色閃爍代表充電器內部溫度達 60℃（過溫預警，設備仍正常工作，未觸發過溫保護）。過溫保護的觸發機制為內部溫度超閾值后關斷輸出電壓，需重啟設備恢復；且可通過 PIN30/RTH+、PIN31/RTH - 連接 NTC 溫度傳感器，實現電池端的溫度補償，從源頭減少過溫風險，同時 T-ALARM 引腳（PIN16）會輸出高電平信號，通過 PMBus/CANBus 送出溫度警報。
