DBU-3200 系列是明緯推出的3200W 智能單組輸出電池充電器，擁有 1U 低外型、37W/inch 高功率密度，支持24V/48V 兩種輸出電壓，可適配鉛酸（加水、膠體、AGM）和鋰電池（鋰鐵、鋰猛），內置三段式可編程充電曲線，具備PMBus/CANBus（可選） 通訊接口，支持主動式并聯至 6400W，輸入為 90~264VAC 全范圍交流，內建主動式 PFC 和多重保護功能，工作溫度 - 30~+70℃，提供5 年保固，廣泛應用于 UPS、船舶、充電樁等場景，輸出電壓 / 電流可通過電位器或外部信號調節，還具備溫度補償、遙控開關、均流等功能。

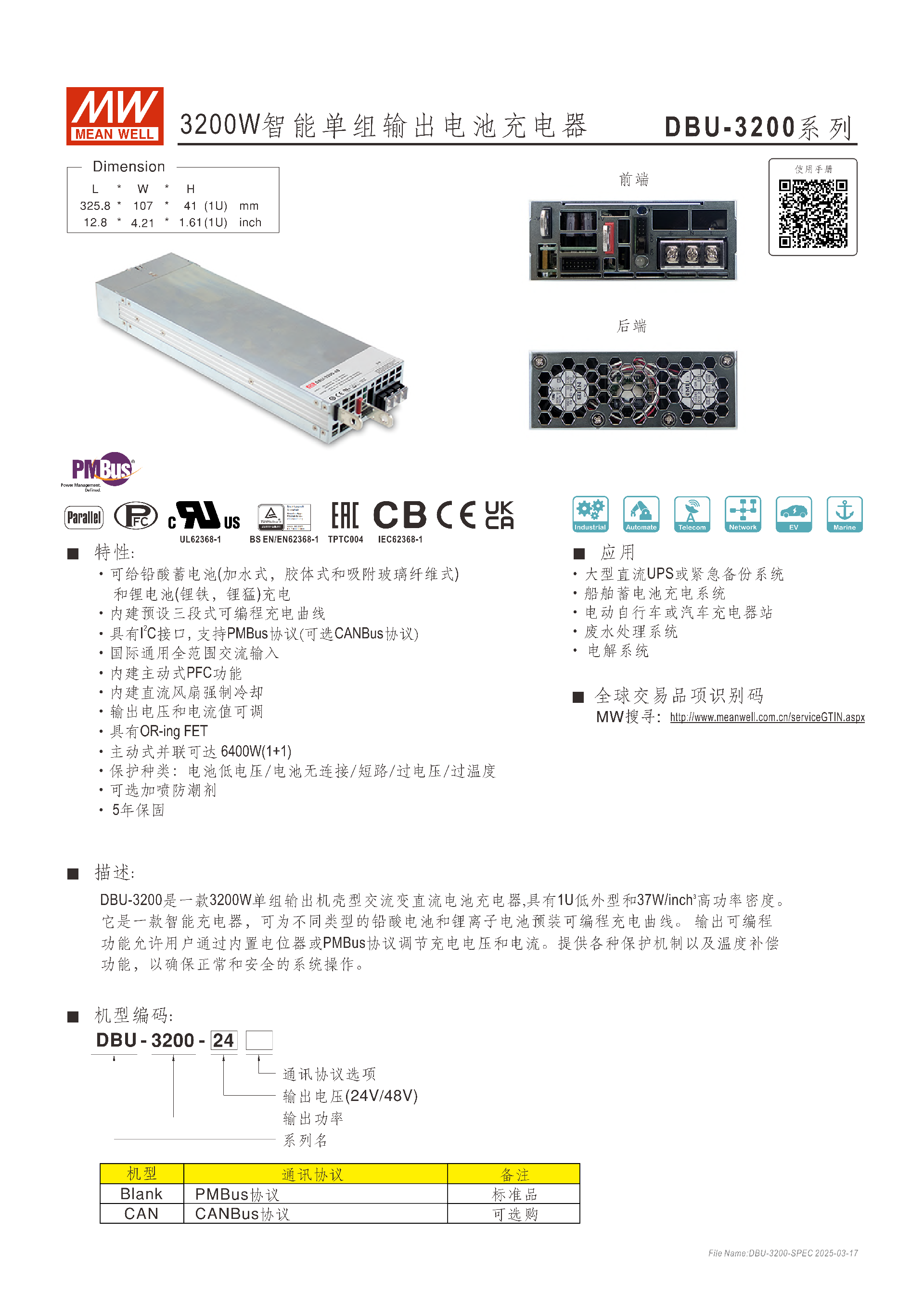

產品定位：明緯 DBU-3200 系列為3200W 智能單組輸出機殼型交流變直流電池充電器，1U 低外型設計，功率密度達37W/inch，是工業級智能充電設備。
核心參數：尺寸325.810741mm(LWH)，單臺重量2.76Kg，4 臺整包裝 12Kg/0.83CUFT；提供5 年保固，支持可選噴防潮劑。
認證與標準：符合 UL62368-1、IEC62368-1、BS EN/EN62368-1 等安全規范，電磁兼容滿足 BS EN/EN55032、BS EN/EN61000 系列標準。
二、適配電池與充電曲線
適配電池類型：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式 AGM）和鋰電池（鋰鐵、鋰猛）。
充電曲線：內置三段式可編程充電曲線，出廠默認支持 PMBus 編程，可禁用 / 啟用或切換為兩階段曲線；為不同鉛酸電池預設專屬曲線參數，具體如下：| 機型 | 電池類型 | 均充電壓 (Vboost) | 浮充電壓 (Vfloat) | 額定恒流 (CC) ||------|----------|------------------|------------------|--------------|| DBU-3200-24 | 默認可編程 | 28.8 | 27.6 | 110A || | 膠體電池 | 28 | 27.2 | - || | 加水電池 | 28.4 | 26.8 | - || | AGM 電池 | 29 | 27 | - || DBU-3200-48 | 默認可編程 | 57.6 | 55.2 | 55A || | 膠體電池 | 56 | 54.4 | - || | 加水電池 | 56.8 | 53.6 | - || | AGM 電池 | 58 | 54 | - |
LED 指示燈：通過綠 / 橙 / 紅三色及閃爍狀態顯示工作狀態，紅色閃爍表示內部溫度達 60℃（未觸發過溫保護），常紅表示故障。

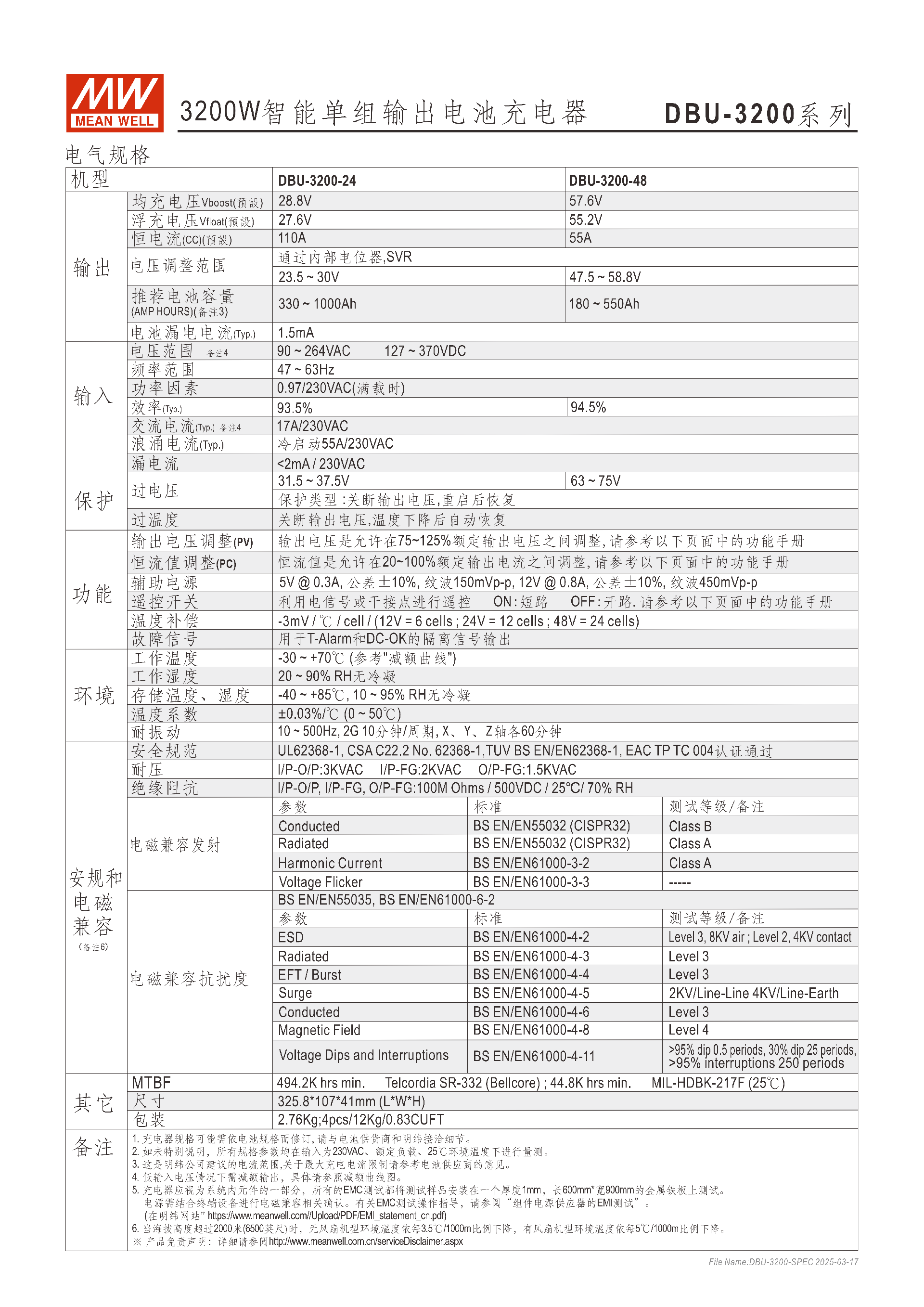

三、核心電氣規格
分為24V 版（DBU-3200-24）和48V 版（DBU-3200-48），核心規格如下：
| 類別 | 參數 | DBU-3200-24 | DBU-3200-48 |
|---|---|---|---|
| 輸出 | 電壓調整范圍 | 23.5~30V | 47.5~58.8V |
| 推薦電池容量 | 330~1000Ah | 180~550Ah | |
| 電池漏電電流 | 1.5mA(Typ.) | 1.5mA(Typ.) | |
| 過壓保護范圍 | 31.5~37.5V | 63~75V | |
| 輸入 | 電壓范圍 | 90~264VAC、127~370VDC | 同上 |
| 頻率范圍 | 47~63Hz | 同上 | |
| 滿載功率因素 | 0.97(230VAC) | 同上 | |
| 滿載效率 | 93.5%(Typ.) | 94.5%(Typ.) | |
| 輔助電源 | 5V 輸出 | 5V@0.3A，公差 ±10%，紋波 150mVp-p | 同上 |
| 12V 輸出 | 12V@0.8A，公差 ±10%，紋波 450mVp-p | 同上 |
環境參數：工作溫度 **-30~+70℃（需參考減額曲線），工作濕度 20~90% RH 無冷凝；MTBF 達494.2K hrs**(Telcordia SR-332)、44.8K hrs(MIL-HDBK-217F，25℃)。
四、關鍵功能特性
調節功能
輸出電壓：可通過內部電位器、PMBus 或外部 DC 信號調整，范圍為額定電壓的 75~125%；
輸出電流：可通過內部電位器、PMBus 或外部 DC 信號調整，范圍為額定電流的 20~100%。
通訊接口：標配PMBus Rev.1.1（最大速度 100KHz），支持?jǐn)?shù)據讀取、狀態監控、輸出修正；可選CANBus協議。
溫度補償：補償系數為 **-3mV/℃/cell**（12V=6cell、24V=12cell、48V=24cell），需搭配 NTC 溫度傳感器（5KOhm）使用，并聯時需統一連接傳感器。
遙控開關：通過 CN1 的 Remote ON-OFF 引腳（PIN4）控制，與 + 5V-AUX 短路為開機，開路為關機，支持電信號或干接點控制。
主動式并聯：支持2 臺并聯（1+1），總功率可達6400W；要求并聯單元輸出電壓差 < 0.2V，總輸出電流≤額定電流 × 組數 ×0.9，需通過 CN500 接口連接 DA/DB 信號實現均流。
多重保護：具備電池低電壓、電池?zé)o連接、短路、過電壓、過溫度保護，過壓保護為關斷輸出重啟恢復，過溫保護為關斷輸出溫度下降后自動恢復。
警報信號：CN1 提供DC-OK和T-ALARM隔離 TTL 信號，最大吸收電流 10mA，分別反饋輸出電壓狀態和溫度 / 風扇故障。
五、物理安裝與接插件
安裝規范：使用 M3（L=4mm，扭矩 6~8Kgf-cm）、M4（L=5mm，扭矩 7~10Kgf-cm）螺絲固定；冷卻方式為內置直流風扇強制冷卻，需按氣流方向安裝。
核心接插件
CN1：HRS DF11-16DP-2DS，含 16 個引腳，集成輔助電源、遙控開關、通訊、電壓 / 電流調整、溫度補償、警報信號等功能；
CN500：HRS DF11-8DP-2DS，含 8 個引腳，用于并聯控制（DA/DB）、PMBus 通訊（SDA/SCL）；
AC 輸入端子：擰緊扭矩 8Kgf-cm，含 L/N/FG 引腳。
六、應用場景
廣泛應用于大型直流 UPS 或緊急備份系統、船舶蓄電池充電系統、電動自行車 / 汽車充電器站、廢水處理系統、電解系統等工業及民用場景。
關鍵問題
問題 1（產品適配與參數）：DBU-3200 系列 24V 和 48V 版本的核心輸出參數及推薦電池容量分別是多少？
答案：24V 版（DBU-3200-24）默認均充電壓 28.8V、浮充電壓 27.6V、額定恒流 110A，電壓調整范圍 23.5~30V，推薦電池容量 330~1000Ah；48V 版（DBU-3200-48）默認均充電壓 57.6V、浮充電壓 55.2V、額定恒流 55A，電壓調整范圍 47.5~58.8V，推薦電池容量 180~550Ah。
問題 2（功能操作）：DBU-3200 系列實現 2 臺主動式并聯的核心要求和操作要點有哪些？
答案：① 最大并聯數為 2 臺，總功率可達 6400W；② 并聯單元間輸出電壓差異需小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9”；④ 需通過 CN500 接口連接 DA/DB 數字信號，且 - V (signal) 引腳相互并聯，CN500 線材過長時需絞繞防噪聲；⑤ 需將 CN500 的 SW1 撥至 2unit 檔位（V ON），單臺使用為 1unit（X ON）；⑥ 并聯時電源需用短而粗的導線連接后再接負載，溫度傳感器 NTC 需統一連接。
問題 3（使用調節）：DBU-3200 系列的輸出電壓和電流可通過哪些方式調節，調節范圍分別是多少？
答案：① 輸出電壓調節方式：內部電位器、PMBus 通訊協議、外部 DC 信號（CN1 的 PV 引腳 PIN12），調節范圍為額定輸出電壓的 75~125%（24V 版 23.5~30V，48V 版 47.5~58.8V）；② 輸出電流調節方式：內部電位器、PMBus 通訊協議、外部 DC 信號（CN1 的 PC 引腳 PIN11），調節范圍為額定輸出電流的 20~100%（24V 版 22~110A，48V 版 11~55A）。
