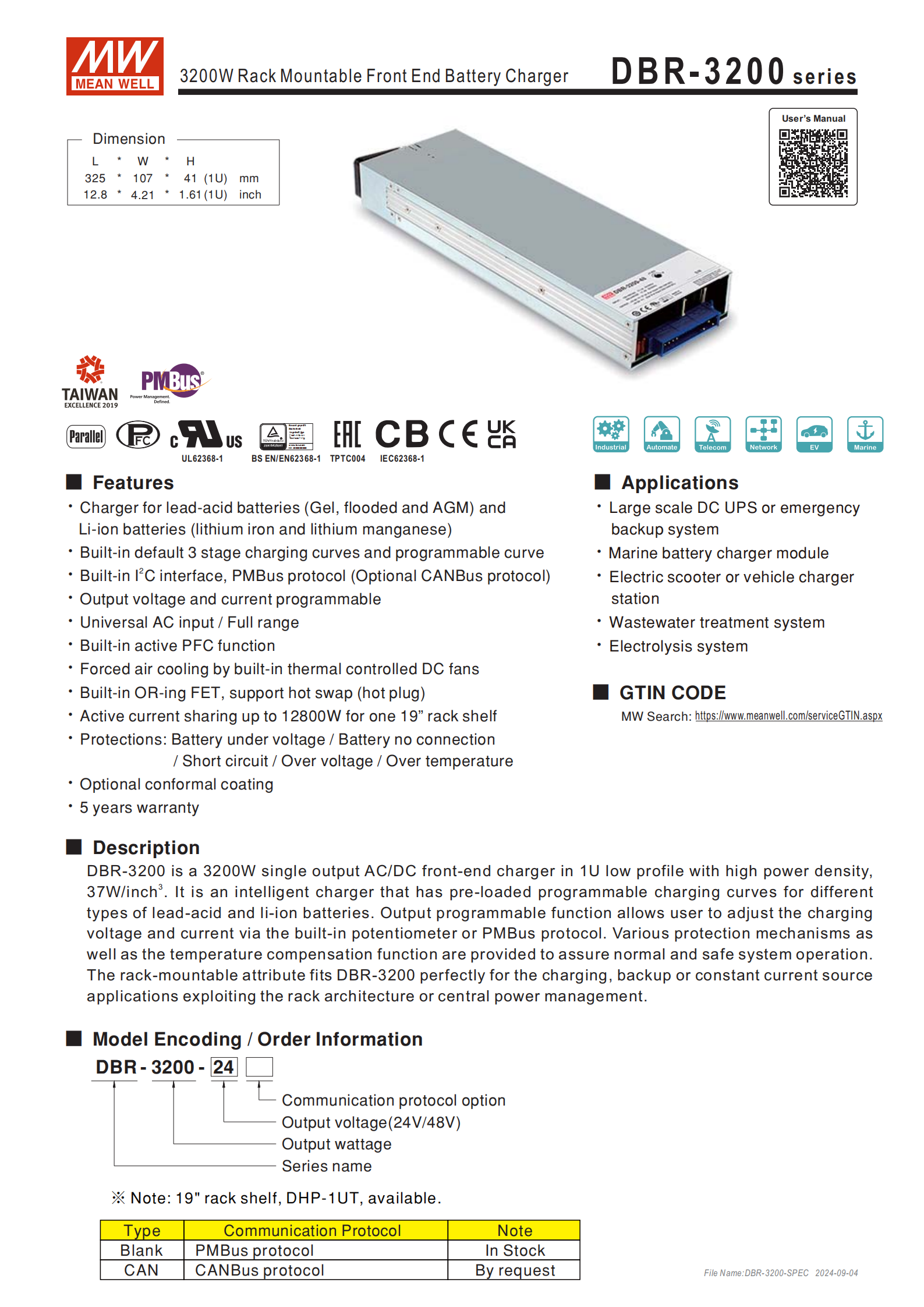

DBR-3200 系列是明緯推出的3200W機架安裝前置式電池充電器，擁有1U低外型與37W/inch高功率密度，支持24V/48V兩種輸出規格，可適配鉛酸（加水、膠體、AGM）和鋰電池（鋰鐵、鋰猛），內置三段式可編程充電曲線，具備PMBus/CANBus可選通訊協議，交流輸入為90~264VAC/127~370VDC全范圍，輸出電壓、電流可分別在75~125% 額定值、20~100% 額定值間調節，搭載主動式 PFC、OR-ing FET 熱插拔、多重保護及溫度補償功能，主動式并聯可達12800W，適配機架式 / 集中式充電場景，提供5 年保固，安規符合 UL62368-1 等國際標準。
DBR-3200 系列是明緯研發的3200W單組輸出交流變直流前端充電器，為1U低外型設計，功率密度達37W/inch，采用機架安裝式，適配機架式 / 集中式管理的充電、備源或恒流源應用，提供5 年保固，主動式并聯后功率可至12800W（19 英寸支架），可選加噴防潮劑。
二、核心適配與應用
適配電池類型：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式 AGM）、鋰電池（鋰鐵、鋰猛）；
推薦電池容量：24V 款330~1000Ah，48V 款180~550Ah；
典型應用場景：大型直流 UPS / 緊急備份系統、船舶蓄電池充電系統、電動自行車 / 汽車充電站、廢水處理系統、電解系統。
三、核心特性與功能
充電曲線：內置三段式可編程充電曲線，出廠默認支持 PMBus 編程，可禁用 / 啟用、切換為兩階段曲線，適配不同工業電池需求；
輸入輸出：國際通用全范圍交流輸入90~264VAC、直流輸入127~370VDC，內置主動式 PFC 功能（功率因素 0.97/230VAC 滿載）；
輸出調節：輸出電壓可在75~125% 額定值間調整，輸出電流可在20~100% 額定值間調整，支持內部電位器 / 外部 DC 電壓 / PMBus 三種調節方式；
通訊協議：標配PMBus Rev.1.1（最大速度 100KHz，支持?jǐn)?shù)據讀寫、狀態監控、輸出修正），可選CANBus協議；
特殊功能：搭載OR-ing FET支持熱插拔；內置溫度補償功能（NTC 傳感器接口），溫度系數 **-3mV/℃/cell**；支持遙控開關（電信號 / 干接點控制）；直流風扇強制冷卻。
四、關鍵電氣規格（核心參數表）
| 項目 | DBR-3200-24（24V/110A） | DBR-3200-48（48V/55A） | 通用參數 |
|---|---|---|---|
| 均充電壓（Vboost） | 28.8V | 57.6V | - |
| 浮充電壓（Vfloat） | 27.6V | 55.2V | - |
| 電壓調整范圍 | 23.5~30V | 47.5~58.8V | 75~125% 額定值 |
| 額定輸出電流 | 110A | 55A | - |
| 效率（Typ.） | 93.5% | 94.5% | 230VAC 滿載 |
| 交流輸入頻率 | - | - | 47~63Hz |
| 電池漏電電流 | - | - | <1.5mA |
| 輔助電源 | +12V@0.8A（150mVp-p 紋波）、+5V@0.3A（±10% 公差） | 同左 | - |
| 工作溫度 | 同右 | -30~+70℃（參考減額曲線） | 存儲：-40~+85℃ |
| 工作濕度 | 同右 | 20~90%RH（無冷凝） | 存儲：10~95% RH（無冷凝） |
| 尺寸（LWH） | 同右 | 32510741mm（±0.5mm） | 重量：2.65Kg / 臺 |
| MTBF | 同右 | ≥528.8K hrs（Telcordia SR-332）；≥44.4K hrs（MIL-HDBK-217F） | - |
五、保護機制
具備多重全方面保護，保護觸發后部分功能可自動恢復，具體如下：
電池低電壓 / 電池?zé)o連接保護；
短路 / 輸出過電壓保護（關斷輸出）；
過溫度保護（關斷輸出，溫度下降后自動恢復）；
充電超時保護（充電器失效）。
六、安規與電磁兼容
安規認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004；
耐壓 / 絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗≥100M Ohms/500VDC；
EMC 發射：符合 BS EN/EN55032（CISPR32）、EN61000-3-2/3 等；
EMC 抗擾：ESD（Level3 8KV 空氣 / Level2 4KV 接觸）、EFT/Burst（Level3）、浪涌（2KV 線 - 線 / 4KV 線 - 地）等。
七、狀態指示與接口
LED 指示燈：紅色為充電中 / 故障常亮 / 60℃閃爍（未觸發過溫保護），橙色為浮充階段；
核心接口：34 針 Postronic 連接器（CN1），包含主輸出（+V/-V）、輔助電源（+12V/+5V）、通訊（SCL/SDA/CANH/CANL）、信號（DC OK/AC OK/T-ALARM）、調節（PV/PC）、溫度補償（RTH+/RTH-）等引腳；
信號輸出：DC OK（關聯電池低壓）、AC OK（關聯輸入電壓）、T-ALARM（關聯溫度 / 風扇故障），均為隔離 TTL 信號。
八、使用注意事項
海拔超過2000 米（6500 英尺） 時，有風扇機型環境溫度按5℃/1000m比例降額；

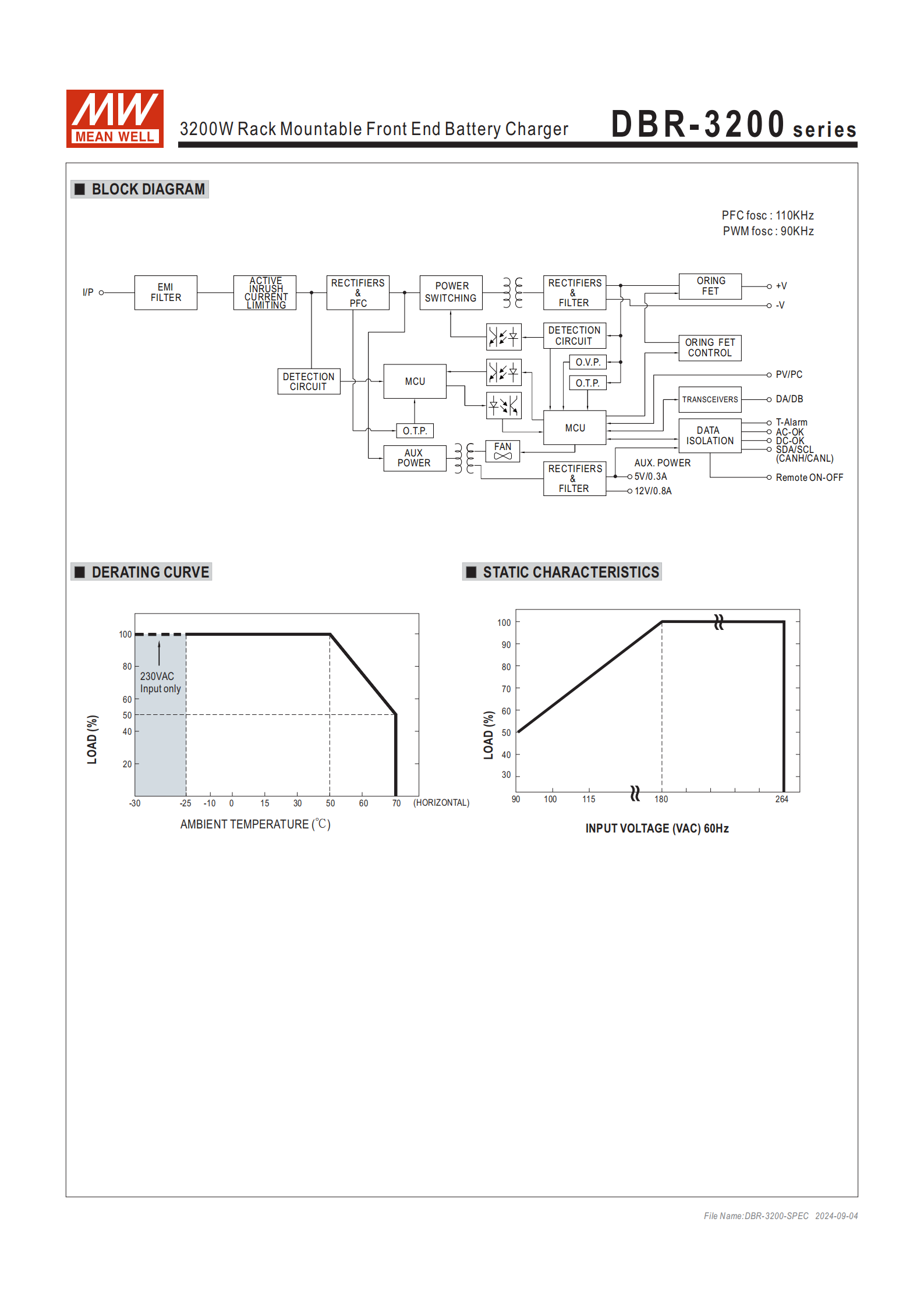

低輸入電壓下需減額輸出，參考產品減額曲線；
若使用電池容量遠小于推薦值，需調低充電電流，否則會增大電流紋波；
EMC 測試需將產品安裝在 1mm 厚、600*900mm 金屬鐵板上，實際需結合終端設備確認。
關鍵問題
問題 1（產品適配與調節）：DBR-3200 系列的輸出規格有哪些，輸出電壓和電流的調節范圍及方式是什么？
答案：該系列有24V/110A和48V/55A兩種核心輸出規格；輸出電壓可在75~125% 額定值間調節，輸出電流可在20~100% 額定值間調節；調節方式包含三種，分別是內部電位器調節、外部直流電壓接入 PV/PC 引腳調節、通過 PMBus 協議遠程編程調節。
問題 2（功能與保護）：DBR-3200 系列具備哪些核心特色功能和保護機制，過溫度保護的觸發后表現是什么？
答案：核心特色功能有內置三段式可編程充電曲線、主動式 PFC、OR-ing FET 熱插拔、溫度補償（-3mV/℃/cell）、PMBus/CANBus 通訊、遙控開關、直流風扇強制冷卻，且支持多機主動并聯至 12800W；核心保護機制包含電池低電壓 / 無連接保護、短路保護、輸出過電壓保護、過溫度保護、充電超時保護；過溫度保護觸發后會立即關斷輸出，當設備溫度下降至安全范圍后自動恢復輸出。
問題 3（應用與使用）：DBR-3200 系列適配哪些電池和應用場景，使用時存在哪些關鍵的環境與容量注意事項？
答案：適配電池為鉛酸蓄電池（加水式、膠體式、AGM 吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）；應用場景包括大型直流 UPS / 緊急備份系統、船舶蓄電池充電系統、電動自行車 / 汽車充電站、廢水處理系統、電解系統。使用注意事項：1. 推薦電池容量 24V 款為 330~1000Ah、48V 款為 180~550Ah，若使用遠小于推薦值的電池，需調低充電電流，否則會增大電流紋波；2. 工作溫度為 - 30~+70℃，海拔超 2000 米時，有風扇機型按 5℃/1000m 降額環境溫度；3. 低輸入電壓下需按減額曲線減額輸出；4. EMC 需結合終端設備確認，單獨測試需匹配指定金屬鐵板。
