明緯XLN-60 系列是 60W 多級恒功率 / 恒壓 LED 驅動器，具備IP67防塵防水、Class Ⅱ和 PFC 設計，分恒壓（12/24/48V）和恒功率（H 型）兩類，H 型可通過NFC調整 0.9~1.7A 輸出電流，還分 Blank、B、DA2 三款功能機型，支持三合一調光、DALI-2 DT6 調光（最低 0.1%）、按壓調光，輸入電壓覆蓋100~305VAC/155~400VDC，工作溫度 **-25~+90℃，轉換效率最高90%，待機功耗<0.5W**，擁有完善的保護功能和多項國際認證，提供5 年保固，適用于嵌燈、商業照明等多種 LED 照明場景。

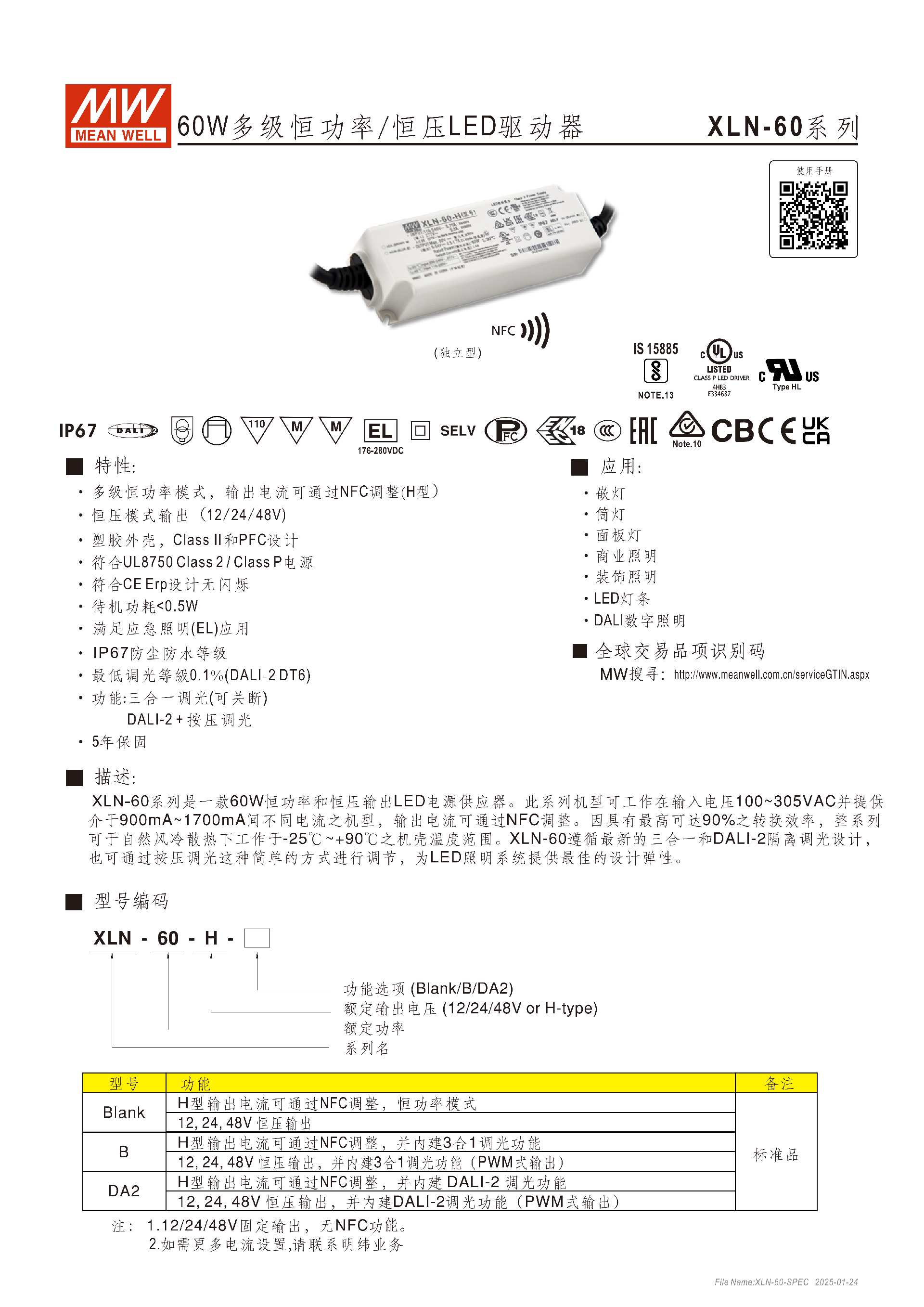

明緯XLN-60 系列為 60W 獨立型多級恒功率 / 恒壓 LED 驅動器，主打塑膠外殼、Class Ⅱ和 PFC 設計，滿足IP67防塵防水等級，符合 UL8750 Class 2/Class P 電源標準及 CE Erp 無閃爍設計，待機功耗 **<0.5W**（僅 B/DA2 機型），適配應急照明（EL）應用，提供5 年保固，廣泛用于嵌燈、筒燈、面板燈、商業照明等 LED 照明場景。
二、型號分類與編碼規則
核心分類：分恒壓型（12/24/48V 固定輸出，無 NFC 功能）和恒功率型（H 型）（可通過 NFC 調整輸出電流）；
功能機型：按調光功能分 3 款，參數如下表：| 功能型號 | 核心功能 | 備注 ||----------|----------|------|| Blank | H 型 NFC 調電流（恒功率）；12/24/48V 恒壓（無調光） | 標準品 || B | H 型 NFC 調電流 + 內建 3 合 1 調光（PWM 輸出）；12/24/48V 恒壓 + 3 合 1 調光 | PWM 頻率 4kHz（典型值） || DA2 | H 型 NFC 調電流 + 內建 DALI-2 調光（PWM 輸出）；12/24/48V 恒壓 + DALI-2 調光 | PWM 頻率 3.2kHz（典型值），最低調光 0.1% |
編碼規則：XLN-60-【額定輸出電壓 / H 型】-【功能選項 (Blank/B/DA2)】。
三、核心電氣規格

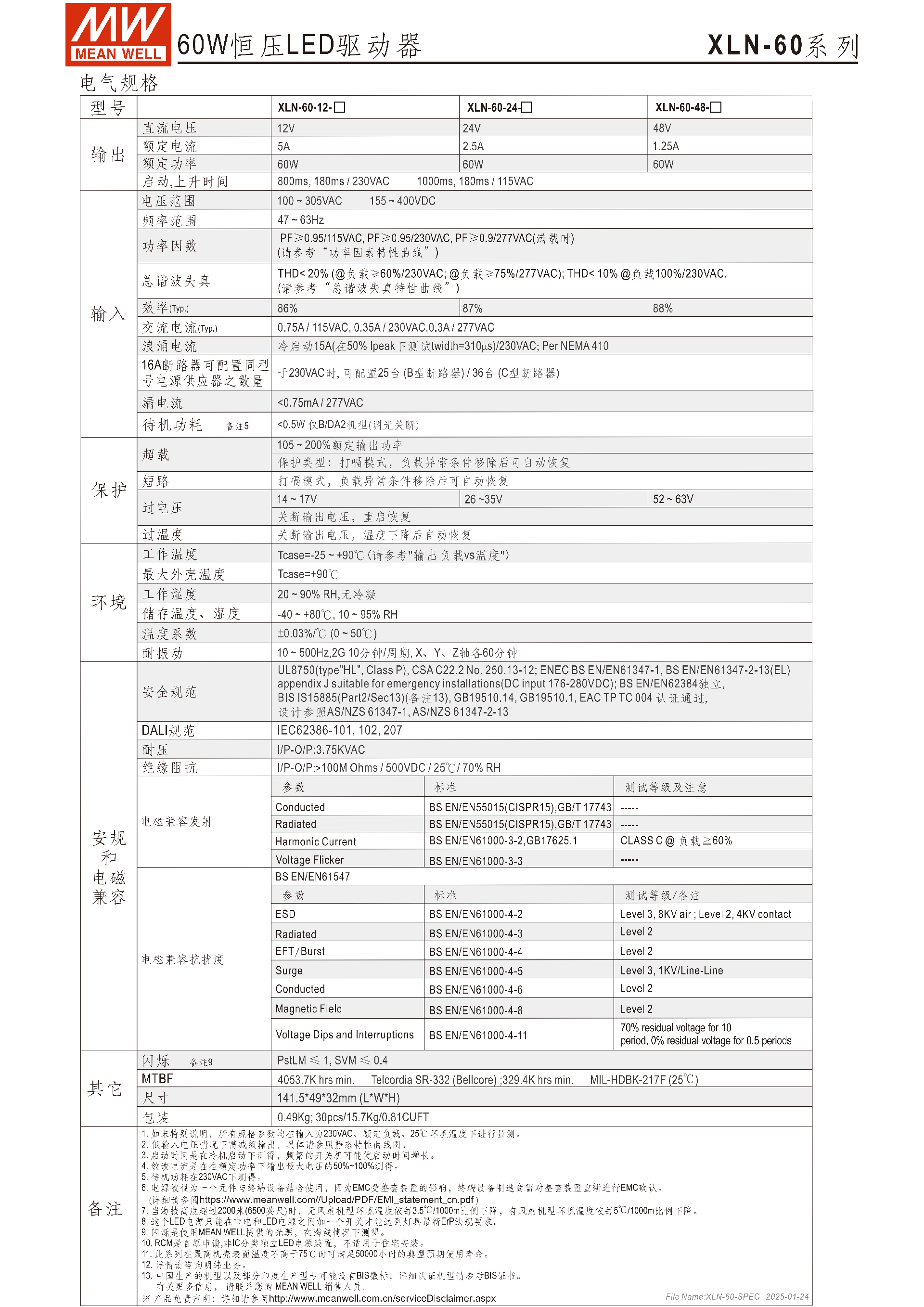

（一）恒壓型電氣參數（12/24/48V）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 |
|---|---|---|---|---|
| XLN-60-12- | 12V | 5A | 60W | 86% |
| XLN-60-24- | 24V | 2.5A | 60W | 87% |
| XLN-60-48- | 48V | 1.25A | 60W | 88% |
啟動 / 上升時間：230VAC 下 800ms/180ms；115VAC 下 1000ms/180ms；
過壓保護值：12V (14~17V)、24V (26~35V)、48V (52~63V)。

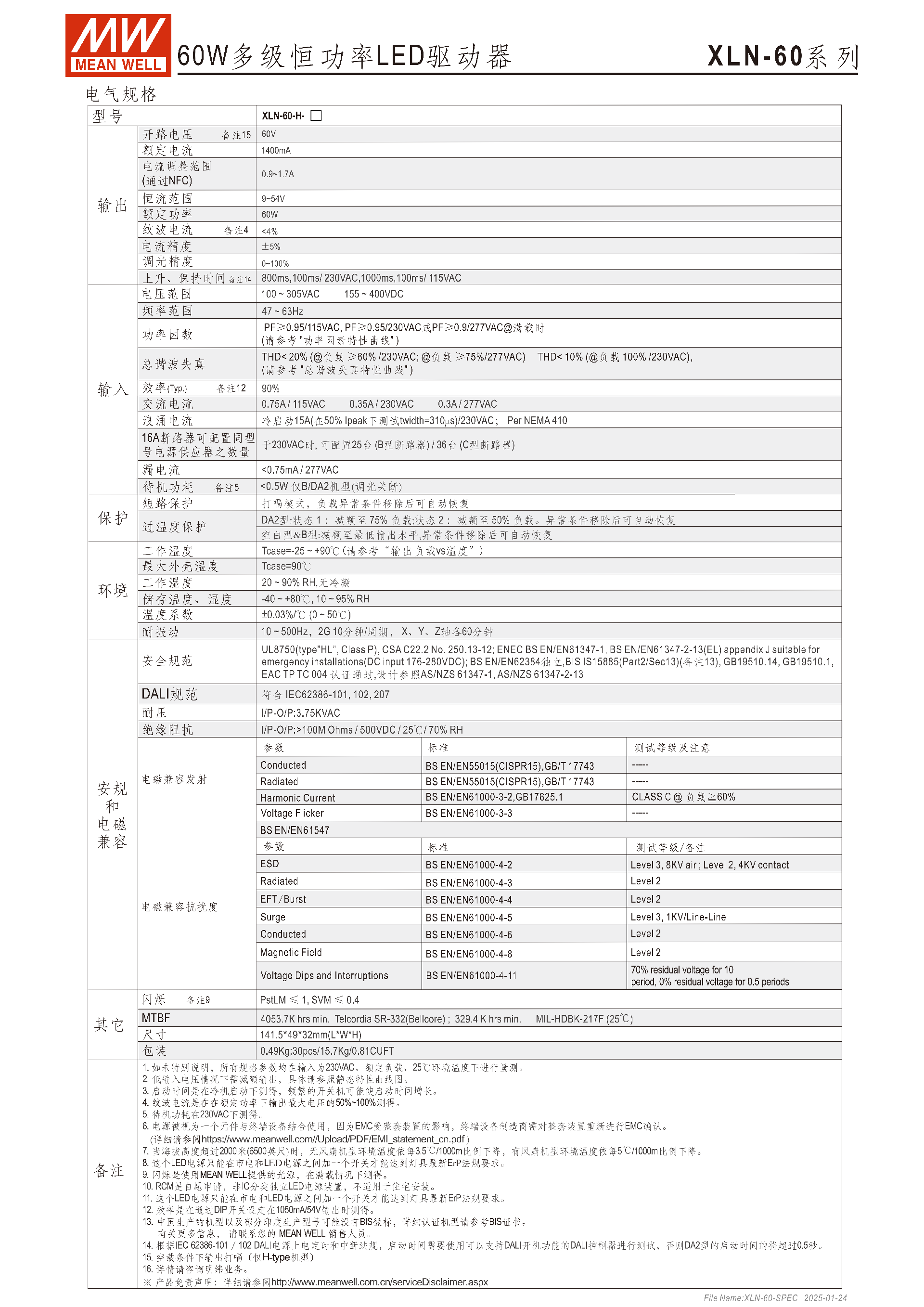

（二）恒功率型（H 型）電氣參數
額定功率：60W，開路電壓60V，默認額定電流1400mA，NFC 電流調整范圍0.9~1.7A；
恒流范圍：9~54V（隨電流檔位變化，8 檔預設），紋波電流 **<4%，電流精度±5%**；
典型效率：90%（1050mA/54V 輸出時測得）；
啟動 / 保持時間：230VAC 下 800ms/100ms；115VAC 下 1000ms/100ms。
（三）通用輸入?yún)?shù)
電壓范圍：100~305VAC / 155~400VDC，頻率47~63Hz；
功率因數：滿載時 PF≥0.95（115/230VAC）、PF≥0.9（277VAC）；
總諧波失真（THD）：230VAC 負載≥60% 時 THD<20%，100% 負載時 THD<10%；277VAC 負載≥75% 時 THD<20%；
浪涌電流：冷啟動 15A（230VAC，50% Ipeak，twidth=310μs）；漏電流：<0.75mA/277VAC。
四、核心功能詳解
（一）NFC 電流調整（僅 H 型）
操作要求：需在斷電狀態下使用，兼容 Android4.1+ /iOS12 + 的 NFC 手機，安裝MEANWELL APP；
電流檔位：8 檔預設，電壓范圍隨電流升高而縮小，核心檔位如下表：| 輸出電流 | 適配電壓范圍 | 輸出電流 | 適配電壓范圍 ||----------|--------------|----------|--------------|| 900mA | 9~54V | 1400mA | 9~43V（默認）|| 1050mA | 9~54V | 1500mA | 9~40V || 1200mA | 9~50V | 1600mA | 9~38V || 1300mA | 9~46V | 1700mA | 9~36V |
精度：設定電流與實際電流誤差 **<2%**。
（二）調光功能
B 型（三合一調光）：通過 DIM+/DIM - 端口實現，支持0~10VDC 電壓、10V PWM 信號（300Hz~3KHz）、0~100kΩ 電阻三種方式，最小調光比例約 8%，0% 輸入時可關斷輸出，調光端口輸出電流 100μA（典型值）；
DA2 型（DALI-2 + 按壓調光）：
DALI-2 DT6 調光：最低調光等級0.1%，符合 IEC62386-101/102/207 規范；
按壓調光：短按（0.1~1 秒）開關電源、雙擊（1.5 秒內）調至 100%、長按（1.5~10 秒）切換調明暗方向，最多支持 10 臺同步調光，電纜最長 20 米。
五、保護與環境特性
（一）保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過載 / 短路 | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 關斷輸出電壓，重啟恢復 |
| 過溫度 | Blank/B 型：減額至最低輸出；DA2 型：分 2 級減額（75%→50%），異常移除后自動恢復 |
（二）環境參數
工作溫度：Tcase=-25~+90℃（自然風冷，海拔超 2000 米需按 3.5℃/1000m 降額）；
工作濕度：20~90%RH（無冷凝）；
儲存溫濕度：-40~+80℃、10~95%RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
六、認證與物理參數
（一）核心認證
安全規范：UL8750（HL/Class P）、CSA C22.2、ENEC、BIS IS15885、GB19510.1/14、EAC TP TC 004 等；
EMC：發射符合 EN55015、GB/T17743，抗擾度符合 EN61000-4 系列（ESD Level3/2、Surge Level3 等），閃爍指標 PstLM ≤1、SVM ≤0.4；
平均無故障時間（MTBF）：Telcordia SR-332 標準下4053.7K hrs（最小值）；MIL-HDBK-217F（25℃）下329.4K hrs（最小值）。
（二）物理參數
尺寸：141.54932mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)0.49Kg，30 臺 / 15.7Kg/0.81CUFT；
線材：采用 SJOW 17AWG×2C、H05RN-F 2x1.0mm、UL2517 (18AWG*2) 等規格，不同機型接線顏色區分（AC/L 棕色、AC/N 藍色、+V 紅色等）。
七、使用注意事項
低輸入電壓下需減額輸出，海拔超 2000 米需按標準降額環境溫度；
市電與電源間需加開關以滿足最新 ErP 法規；
EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；
DA2 型啟動時間需搭配支持 DALI 開機的控制器測試，否則超 0.5 秒；
H 型空載時輸出打嗝，禁止將調光端口 DIM-/DA - 與 Vo - 連接。
關鍵問題
問題 1：XLN-60 系列 H 型的輸出電流如何通過 NFC 調整，有哪些關鍵操作要求和檔位限制？
答案：H 型需在斷電狀態下，使用 Android4.1+/iOS12 + 的 NFC 手機安裝MEANWELL APP，通過 APP 讀取 - 調整 - 寫入的步驟完成電流設置，設定與實際電流誤差 < 2%；其電流調整范圍為 0.9~1.7A，分 8 檔預設，適配電壓范圍隨電流升高而縮小，默認 1400mA（適配 9~43V），最大 1700mA（僅適配 9~36V），最小 900mA（適配 9~54V）。
問題 2：XLN-60 系列 B 型和 DA2 型的調光功能有何核心區別，各自的調光精度和實現方式是什么？
答案：①B 型為三合一調光，通過 DIM+/DIM - 端口接入 0~10VDC、10V PWM（300Hz~3KHz）或 0~100kΩ 電阻實現，最小調光比例約 8%，無 0.1% 精細調光，PWM 輸出頻率 4kHz；②DA2 型支持DALI-2 DT6 數字調光 + 按壓調光，DALI-2 調光精度可達0.1%（行業精細級別），按壓調光支持短按開關、雙擊滿亮度、長按調明暗，最多 10 臺同步調光，PWM 輸出頻率 3.2kHz，同時符合 IEC62386 系列 DALI 規范。
問題 3：XLN-60 系列的工作環境和保護功能有哪些設計亮點，適配哪些特殊應用場景？
答案：設計亮點：①工作溫度覆蓋 **-25~+90℃（自然風冷），IP67 防塵防水，耐振動、寬電壓輸入（100~305VAC/155~400VDC），適配惡劣工業 / 戶外照明環境；②保護功能完善，過載 / 短路為打嗝模式自動恢復，過溫分機型減額 / 關斷且可恢復，待機功耗 < 0.5W，滿足應急照明（EL）** 要求；③功率因數≥0.95（115/230VAC），THD 低，符合 Erp 無閃爍設計，適配商業照明的節能與視覺要求。特殊應用場景：除常規嵌燈、面板燈、LED 燈條外，還適配DALI 數字智能照明系統、商業戶外裝飾照明、工業應急照明等場景。
