明緯XLN-40 系列是 40W 多級恒功率 / 恒壓 LED 驅動器，具備IP67防塵防水等級、5 年保固，輸入電壓覆蓋100~305VAC/141~400VDC，H 型支持NFC設定輸出電流（600mA~1400mA），分 Blank/B/DA2 三款功能型號，分別搭載基礎功能、三合一調光、DALI-2 DT6 調光（最小調光 0.1%），轉換效率最高88%，工作溫度 **-25℃~+90℃，符合 UL8750、CE ErP 等多項安規，待機功耗<0.5W**，適配嵌燈、商業照明等多種 LED 照明場景，還滿足應急照明應用要求。

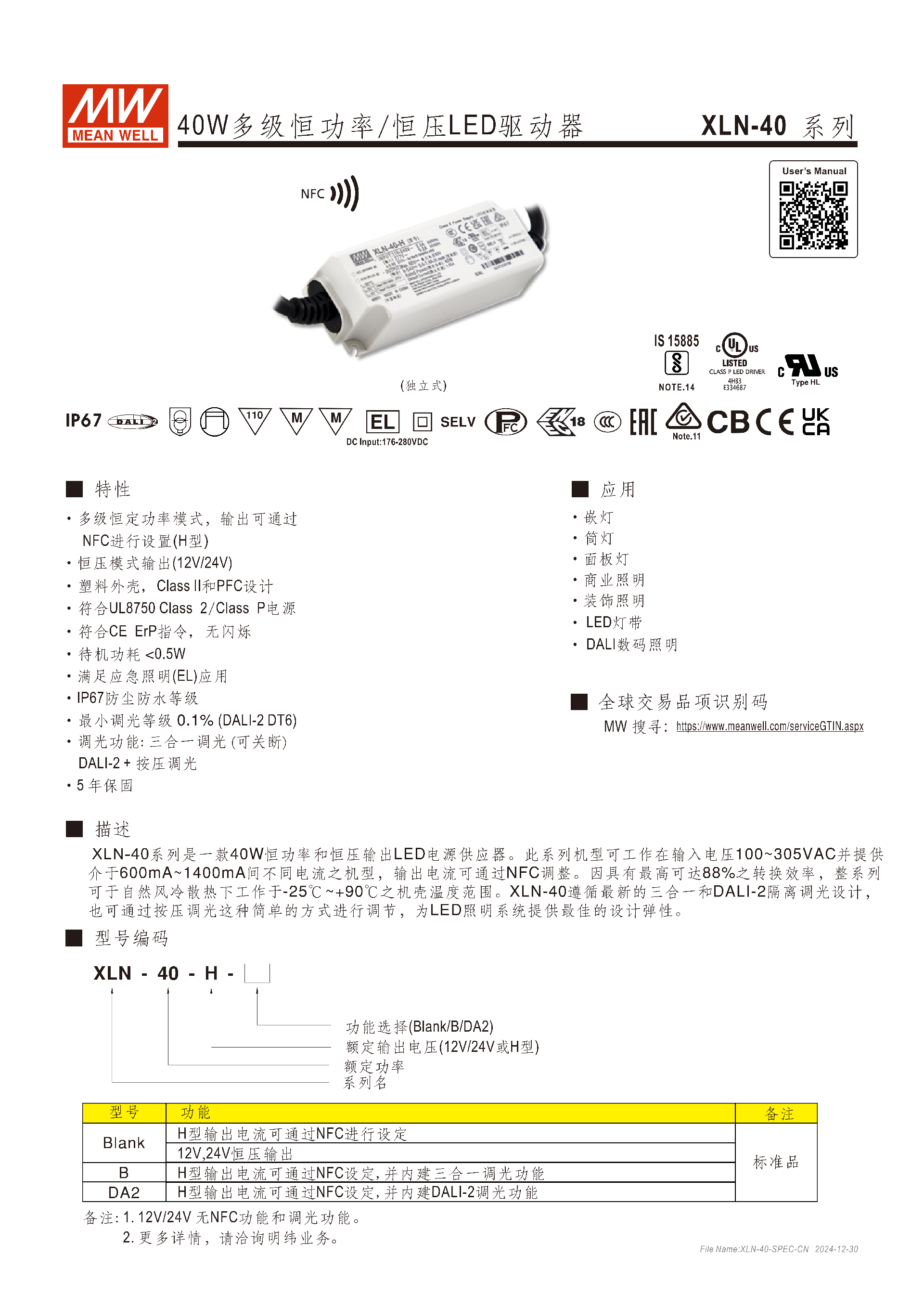

明緯XLN-40 系列為40W獨立式多級恒功率 / 恒壓 LED 驅動器，主打高適配性與高防護性，采用塑料外殼、Class II 和 PFC 設計，滿足全球多項安規與能效標準，提供5 年保固，核心適配各類專業 LED 照明場景，同時支持應急照明 (EL) 應用。
二、核心特性與關鍵指標
防護與能效：IP67防塵防水等級，待機功耗 **<0.5W**，無閃爍（PstLM ≤ 1，SVM ≤ 0.4），符合 CE ErP 指令；
溫度與效率：自然風冷即可工作，轉換效率最高 88%，工作機殼溫度 **-25℃~+90℃，儲存溫度-40~+80℃**；
通用指標：耐振動（X/Y/Z 軸各 60 分鐘，10~500Hz、2G），MTBF 最小值 3935.2K hrs（Telcordia SR-332）/342.9K hrs（MIL-HDBK-217F，25℃）。
三、型號分類及功能差異
該系列按功能分Blank、B、DA2三款，恒壓 12V/24V 款無 NFC 和調光功能，具體差異見下表：
| 型號類型 | 核心功能 | 調光相關 | 備注 |
|---|---|---|---|
| Blank（標準品） | H 型輸出電流可通過 NFC 設定 | 無調光功能 | 基礎款 |
| B 型 | H 型輸出電流可通過 NFC 設定 | 內建三合一調光功能 | 支持多方式模擬調光 |
| DA2 型 | H 型輸出電流可通過 NFC 設定 | 內建DALI-2 DT6 調光功能 | 最小調光等級0.1%，支持按鍵調光 |
| 12V/24V 恒壓款 | 純恒壓輸出 | 無調光、無 NFC | 僅基礎供電功能 |

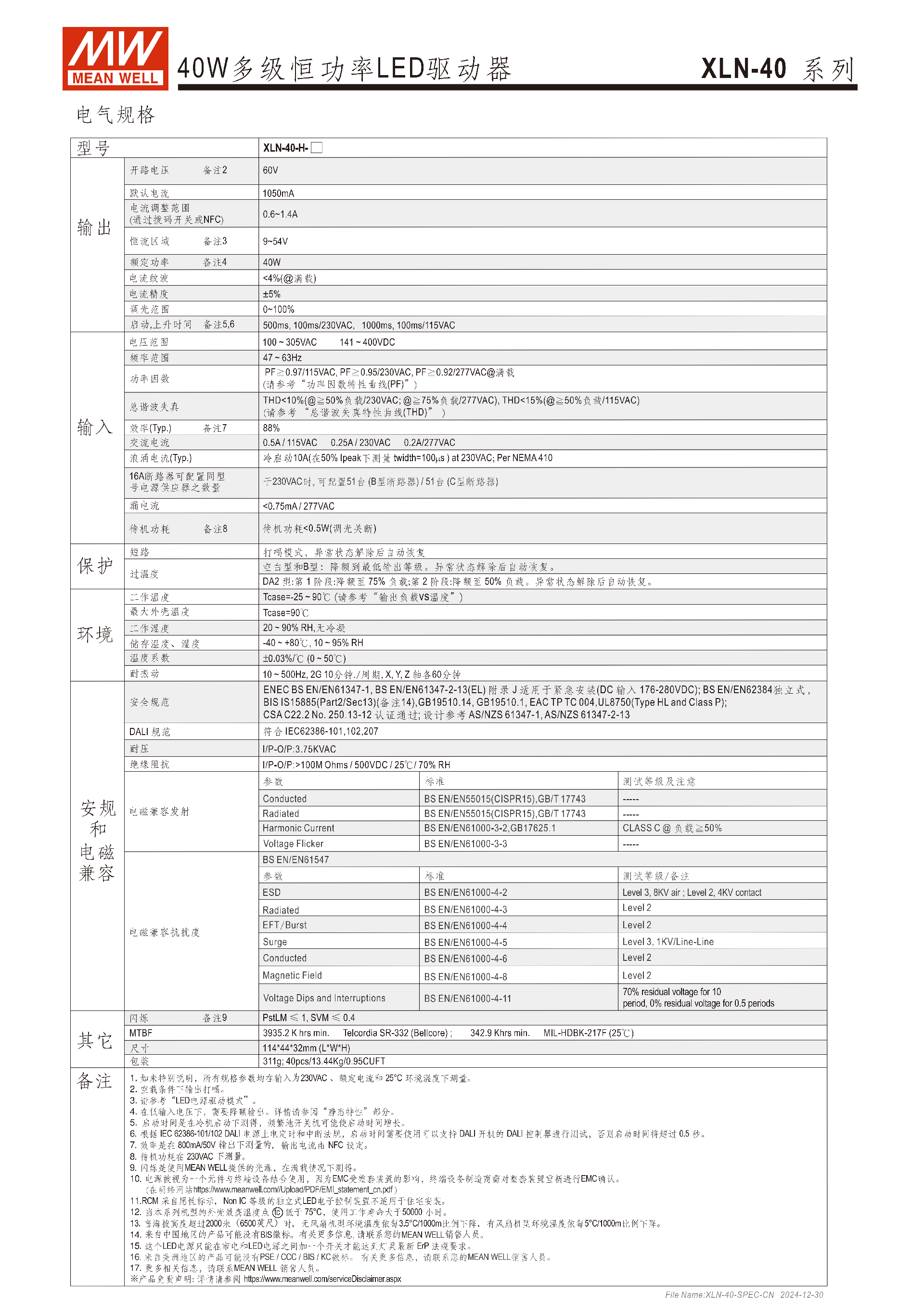

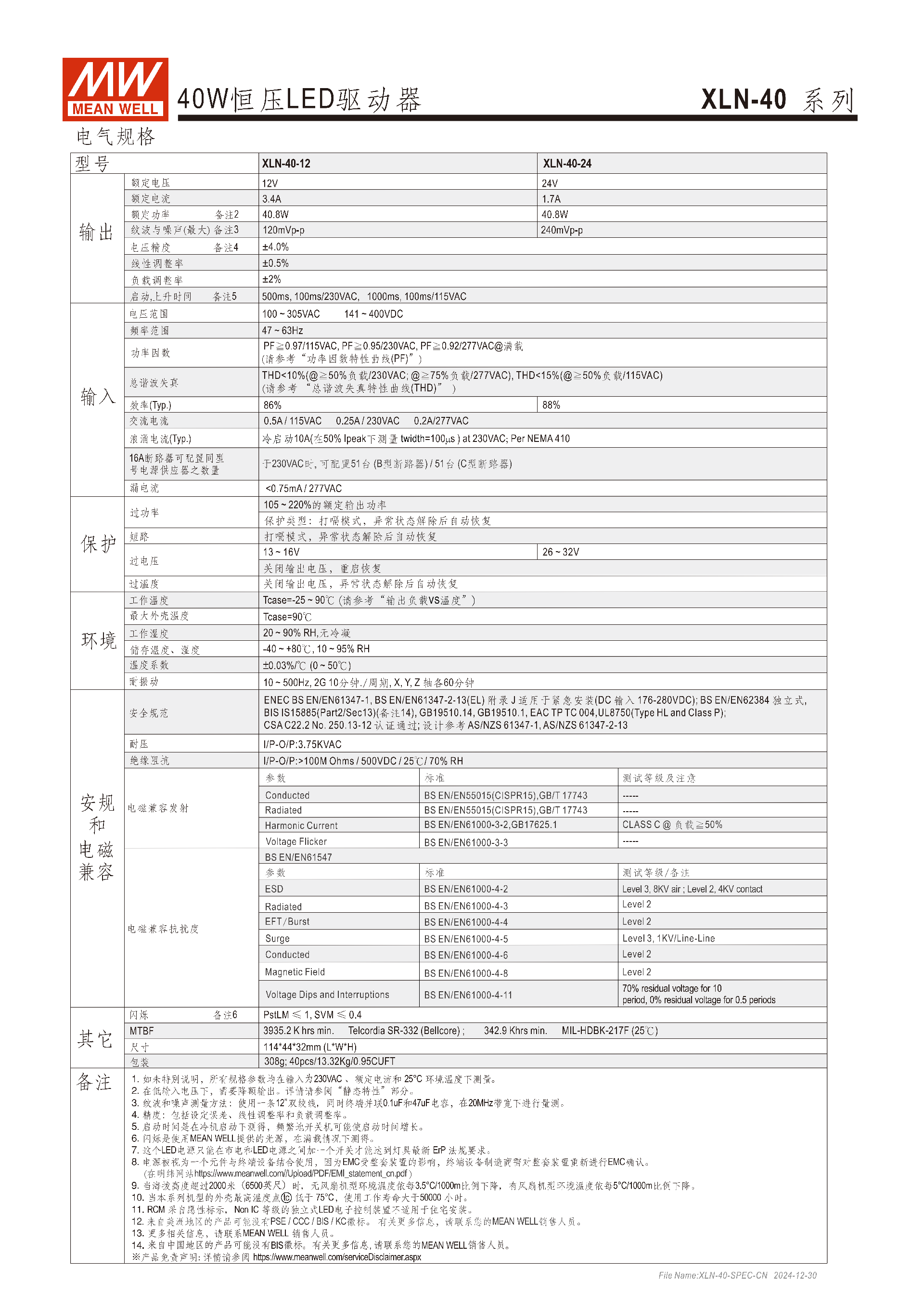

四、電氣規格
1. 輸入規格
全系列通用：電壓100~305VAC/141~400VDC，頻率 47~63Hz；功率因數 PF≥0.97 (115VAC)、PF≥0.95 (230VAC)；總諧波失真 THD<10%（≥50% 負載 / 230VAC/277VAC）、THD<15%（≥50% 負載 / 115VAC）。
2. 輸出規格
分恒壓款與恒功率（H 型），核心參數如下：
| 類型 | 型號 | 額定電壓 / 電流 | 額定功率 | 紋波與噪聲 | 電壓精度 |
|---|---|---|---|---|---|
| 恒壓款 | XLN-40-12 | 12V/3.4A | 40.8W | 120mVp-p | ±4.0% |
| 恒壓款 | XLN-40-24 | 24V/1.7A | 40.8W | 240mVp-p | ±4.0% |
| 恒功率款 | XLN-40-H | 9~54V/600~1400mA（默認 1050mA） | 40W | - | 電流精度 ±5%（滿載） |
3. H 型電流設定范圍（NFC 調節）
H 型為多級恒功率設計，NFC 設定的電流與對應工作電壓范圍見下表：
| 輸出電流 | 工作電壓范圍 | 輸出電流 | 工作電壓范圍 |
|---|---|---|---|
| 600mA/700mA | 9~54V | 1200mA | 9~33V |
| 800mA | 9~50V | 1300mA | 9~31V |
| 900mA | 9~45V | 1400mA | 9~29V |
| 1050mA（默認） | 9~38V | - | - |
4. 保護功能
全系列配備完善的保護機制，均支持異常解除后自動恢復（除過壓為重啟恢復）：
過功率：105~220% 額定功率，打嗝模式；
短路：打嗝模式；
過電壓：12V 款 13~16V、24V 款 26~32V，關閉輸出；
過溫度：關閉輸出，DA2 型分兩階段降額（75%→50% 負載）。
五、核心功能操作
1. NFC 功能（僅 H 型）
設備要求：兼容 NFC 的 Android 4.1 + 或 iOS 12 + 移動設備，安裝MEAN WELL APP；
操作步驟：APP 啟用 PowerNFC→貼近驅動器 NFC 感應區→讀取 / 修改電流參數→寫入保存；
關鍵指標：電流設定與實際值誤差 **≤2%**，操作前需關閉驅動器輸入電源。
2. 調光功能
（1）B 型 - 三合一調光
支持0~10V 直流電壓、10V PWM 信號（300Hz~3KHz）、0~100kΩ 電阻三種調光方式，DIM+/- 不可與電源正負極直連；
最小調光比例約8%，0V/0% 占空比 / 0kΩ 時可實現 0% 輸出；
8% 以下輸出電流精度無定義。
（2）DA2 型 - DALI-2 調光 + 按鍵調光
DALI 規范：符合 IEC62386-101/102/207，最小調光等級0.1%；
按鍵調光（初級側）：出廠亮度 100%，單按鍵最多連 10 臺驅動器，線纜最長 20 米，操作規則見下表：| 操作動作 | 持續時間 | 實現功能 ||----------|----------|----------|| 短按 | 0.1~1s | 燈光開 / 關 || 雙擊 | 1.5s 內點擊兩次 | 調至最大亮度 || 長按 | 1.5~10s | 調亮 / 調暗，極值后停止；再次按壓切換方向，待機可啟調 |
六、物理與包裝參數
尺寸：全系列統一1144432mm（LWH），公差 ±1mm；
重量：恒壓 / Blank 型 308g，H 型 311g；
包裝：40pcs / 箱，重量 13.32~13.44Kg，體積 0.95CUFT；
接線：不同型號接線端子不同，DA2/B 型新增調光端子，線纜規格為 SJOW 17AWG×2C、UL2517 (18AWG*2) 等。
七、安規與電磁兼容
安全規范：符合 UL8750（Class 2/Class P）、EN61347-1/2-13、GB19510.1/14、BIS IS15885 等全球多項標準；
耐壓與絕緣：I/P-O/P3.75KVAC，絕緣阻抗 > I/P-O/P>100M Ohms/500VDC/25℃；
EMC 發射：符合 EN55015、GB/T17743 等，諧波電流 CLASS C（≥50% 負載）；
EMC 抗擾度：ESD Level3 (8KV 空氣)/Level2 (4KV 接觸)、浪涌 Level3 (1KV 線對線) 等，滿足 EN61000 系列標準。
八、應用場景
適配嵌燈、筒燈、面板燈、LED 燈帶，以及商業照明、裝飾照明、DALI 數碼照明，同時滿足應急照明 (EL) 應用需求。
關鍵問題
問題 1（功能選型）：XLN-40 系列不同功能型號的核心區別是什么，如何根據照明場景選擇？
答案：該系列分 Blank、B、DA2 及 12V/24V 恒壓款，核心區別在NFC 電流調節和調光功能：12V/24V 恒壓款無 NFC 和調光，僅適用于固定亮度的基礎 LED 供電；Blank 款為 H 型，支持 NFC 調節輸出電流，無調光，適用于需靈活設定電流但無需調光的場景；B 型在 Blank 基礎上加三合一調光（0~10V/PWM/ 電阻），適用于模擬調光的常規商業照明；DA2 型加 DALI-2 DT6 數字調光（最小 0.1%）+ 按鍵調光，適用于高精度、數字化控制的 DALI 數碼照明場景。
問題 2（操作實操）：XLN-40-H 型的 NFC 調節輸出電流需要滿足哪些條件，操作的關鍵注意事項是什么？
答案：NFC 調節的設備條件為兼容 NFC 的 Android 4.1 + 或 iOS 12 + 移動設備，且需安裝MEAN WELL APP；操作關鍵注意事項：①操作前必須關閉 LED 驅動器的輸入電源，避免帶電操作故障；②需將手機 NFC 天線貼近驅動器的 NFC 感應區完成讀寫；③電流設定精度為 ±2%，需嚴格按照官方電流 - 電壓對應表設定，建議在表中推薦的電壓范圍內工作。
問題 3（性能適配）：XLN-40 系列的工作溫度和負載降額要求是什么，高海拔使用有何特殊規定？
答案：①工作溫度：機殼溫度 **-25℃~+90℃，最大外殼溫度 90℃，工作濕度 20~90% RH（無冷凝）；②負載降額：低輸入電壓下需降額輸出，DA2 型過溫時會分兩階段降額（第一階段 75% 負載，第二階段 50% 負載），異常解除后自動恢復；③高海拔規定：當海拔超過2000 米（6500 英尺）** 時，無風扇機型的環境溫度按3.5℃/1000 米比例下降，有風扇機型按5℃/1000 米比例下降。
