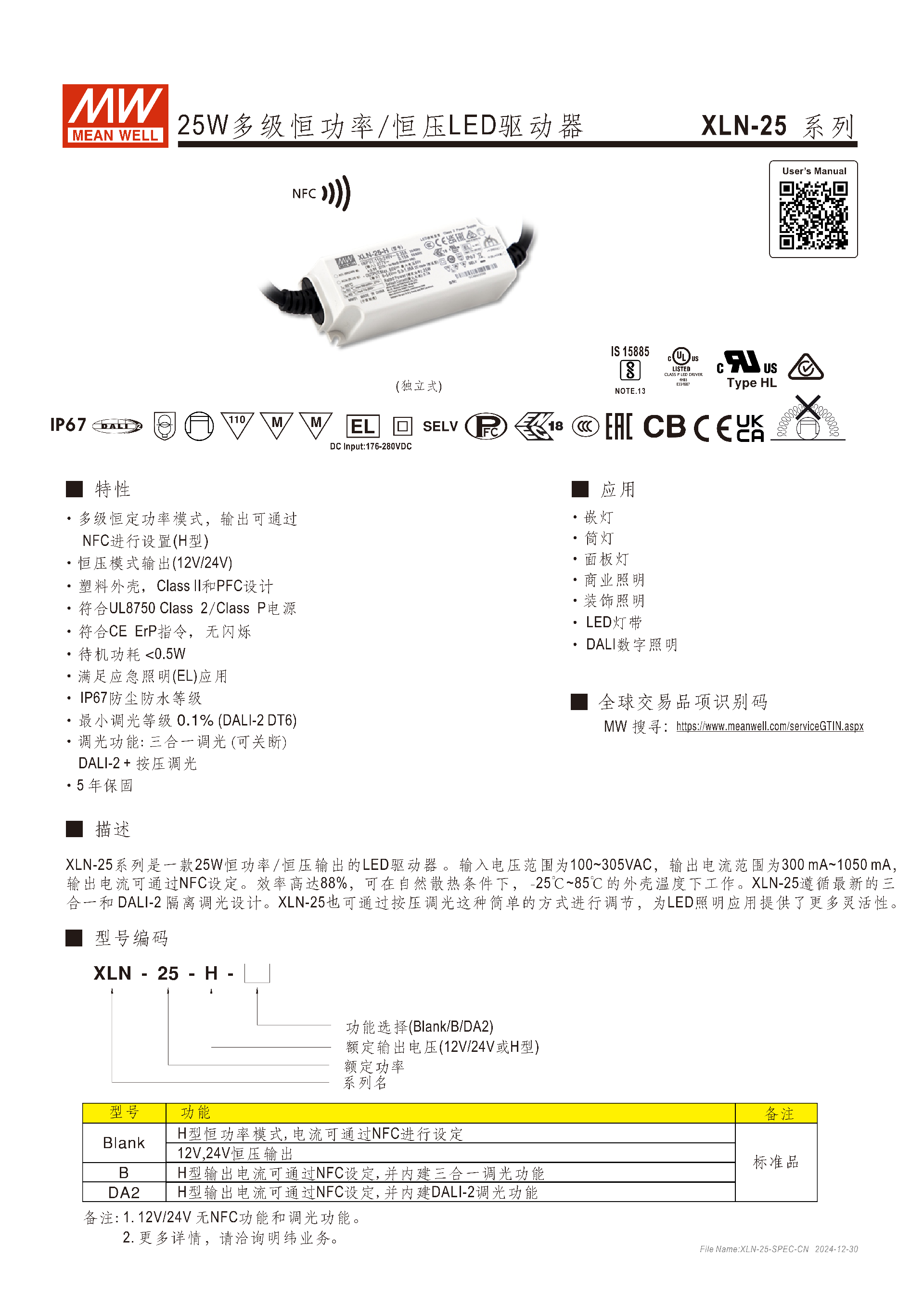

明緯 XLN-25 系列是 25W 級恒功率 / 恒壓LED 驅動器，分恒壓型 (12V/24V)和恒功率 H 型，具備IP67防塵防水、Class II 和 PFC 設計，H 型支持NFC設定輸出電流（300mA~1050mA），并衍生出帶三合一調光的 B 型、帶 DALI-2 DT6 調光的 DA2 型，調光最小等級可達0.1%，輸入電壓覆蓋100~305VAC/141~400VDC，工作溫度 **-25℃~85℃外殼溫度，效率最高88%，滿足應急照明 EL 應用，待機功耗<0.5W**，提供5 年保固，廣泛適用于嵌燈、筒燈等商業及裝飾 LED 照明場景。
品牌與定位：明緯（MEAN WELL）XLN-25 系列為25W 多級恒功率 / 恒壓獨立式 LED 驅動器，主打商業及裝飾 LED 照明，滿足應急照明（EL）應用，提供5 年保固。
核心設計：采用塑料外殼，Class II 和 PFC 設計，IP67防塵防水等級，符合 CE ErP 指令且無閃爍（PstLM ≤ 1，SVM ≤ 0.4），待機功耗 **<0.5W**。
認證標準：通過 UL8750 (Class 2/Class P)、ENEC、BS EN/EN61347、GB19510.1/14、BIS IS15885 等多項認證，電磁兼容符合 CISPR15、GB/T 17743 等標準。
二、型號編碼與功能分類
XLN-25 系列型號編碼規則：XLN-25 - 額定輸出電壓 / 類型 - 功能選擇，功能選擇及核心差異如下表：
| 功能選擇 | 核心類型 | 關鍵功能 | 備注 |
|---|---|---|---|
| Blank（空白） | H 型恒功率 | 輸出電流通過NFC設定，無調光功能 | 標準品 |
| 12V/24V | 恒壓輸出 | 固定電壓輸出，無 NFC、無調光功能 | 紋波分別為 120/240mVp-p |
| B | H 型恒功率 | NFC 設電流 + 三合一調光（0~10V/10V PWM / 電阻） | 最小調光比例約 8% |
| DA2 | H 型恒功率 | NFC 設電流 + DALI-2 DT6 調光 + 按壓調光 | 最小調光等級0.1% |
三、核心電氣規格

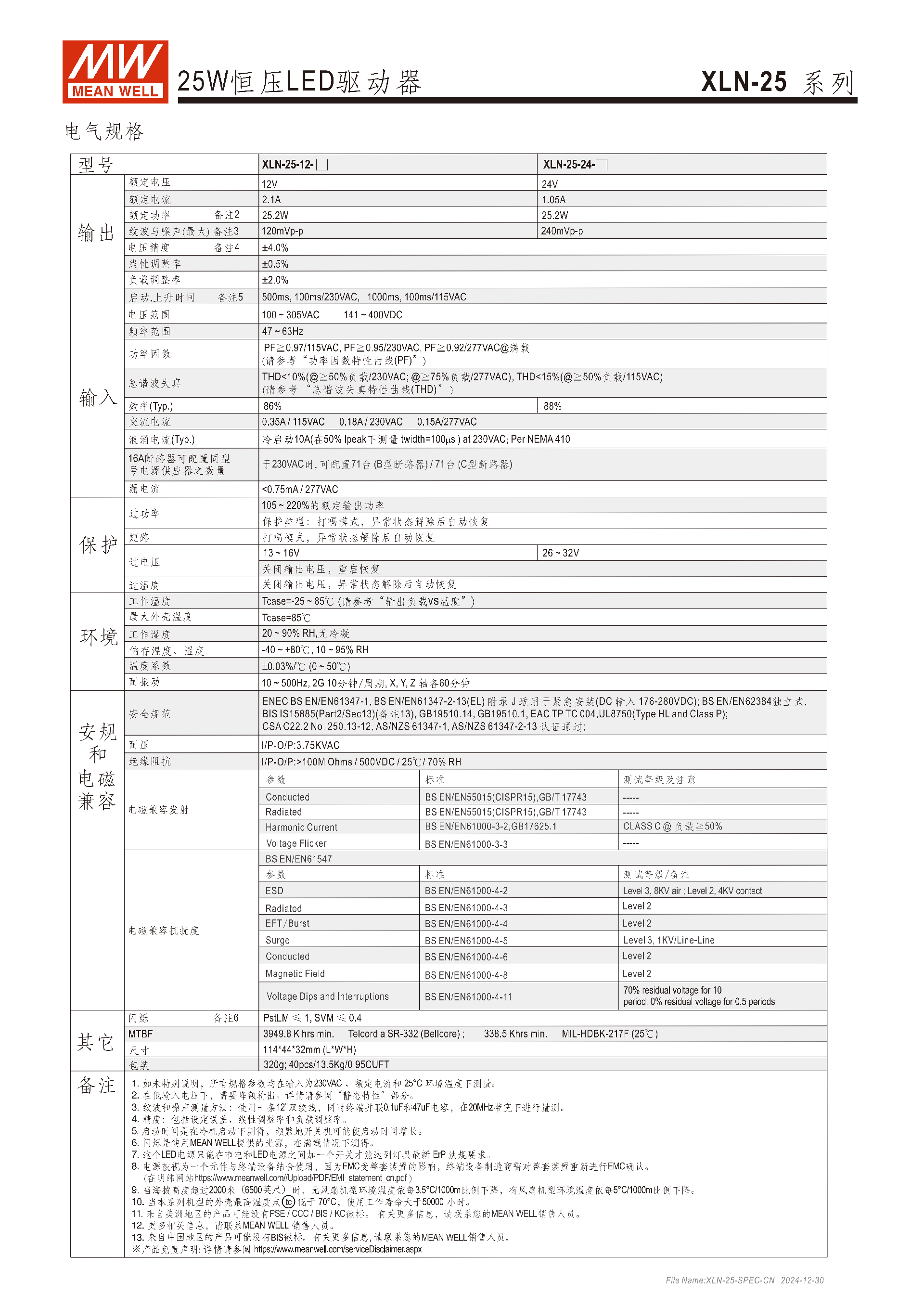

（一）恒壓型（XLN-25-12/24）
| 參數 | XLN-25-12 | XLN-25-24 |
|---|---|---|
| 額定輸出電壓 | 12V | 24V |
| 額定輸出電流 | 2.1A | 1.05A |
| 額定輸出功率 | 25.2W | 25.2W |
| 紋波與噪聲（最大） | 120mVp-p | 240mVp-p |
| 電壓精度 | ±4.0% | ±4.0% |
| 線性調整率 | ±0.5% | ±0.5% |
| 負載調整率 | ±2.0% | ±2.0% |

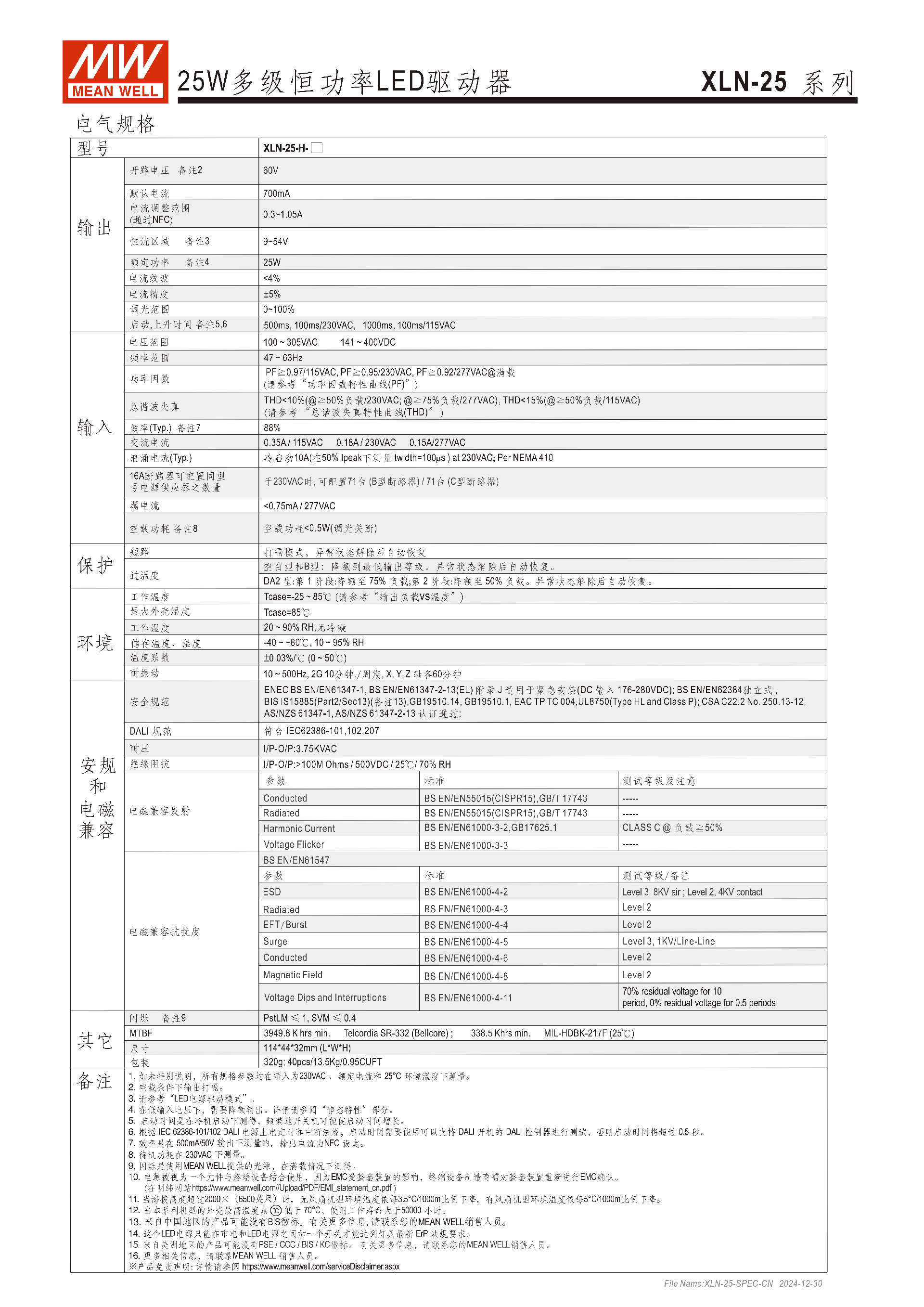

（二）恒功率 H 型（XLN-25-H）
輸出：開路電壓 60V，默認輸出電流700mA，電流調整范圍0.3~1.05A，恒流工作電壓9~54V，額定功率25W，電流精度 **±5%**，電流紋波 < 4%；
調光：調光范圍 0~100%，DA2 型最小調光等級 0.1%，B 型最小調光比例約 8%；
輸入：與恒壓型一致，電壓范圍100~305VAC/141~400VDC，頻率 47~63Hz，功率因數PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC（滿載），總諧波失真THD<10%（≥50% 負載 / 230VAC）。
（三）通用輸入?yún)?shù)
效率：典型值88%（H 型 500mA/50V 輸出下）、86%（恒壓型）；
交流電流：0.35A/115VAC、0.18A/230VAC、0.15A/277VAC；
浪涌電流：10A（230VAC 冷啟動，Per NEMA 410）；
漏電流：<0.75mA/277VAC。
四、關鍵功能說明
1. NFC 電流設定功能
適用設備：兼容 NFC 的移動設備，系統要求Android 4.1+或iOS 12+；
操作方式：下載明緯 MEAN WELL APP，斷電后通過 NFC 感應驅動器，讀取 / 寫入電流參數，電流設定精度 ±2%；
電流設定表：H 型預設多檔電流，對應不同工作電壓范圍（如 1050mA 對應 9~24V、700mA 默認檔對應 9~36V）。
2. 調光功能
（1）B 型 - 三合一調光
支持0~10VDC 電壓調光、300Hz~3KHz 10V PWM 信號調光、0~100kΩ 電阻調光，調光端口輸出電流典型值 100μA，0V/0kΩ/PWM 占空比 0% 時輸出電流可降為 0%。
（2）DA2 型 - DALI-2 + 按壓調光
DALI-2：符合 IEC62386-101/102/207，最小調光等級 0.1%；
按壓調光：初級側按鍵操作，最多支持10 臺驅動器并聯，線纜最長 20 米，操作規則如下：| 動作 | 持續時間 | 功能 ||------|----------|------|| 短按 | 0.1~1s | 輸出開 / 關 || 雙擊 | 1.5s 內點擊兩次 | 調至最大亮度 || 長按 | 1.5~10s | 調亮 / 調暗，極值后停止，再次按壓切換方向 |
五、保護與環境特性
保護功能：全系列具備完善保護，異常解除后自動恢復，具體如下：
短路 / 過功率：打嗝模式；
過電壓：恒壓 12V/24V 對應 13~16V/26~32V，關閉輸出；
過溫度：空白 / B 型降額至最低負載，DA2 型分兩階段降額（75%→50% 負載）。
環境參數
工作溫度：-25~85℃（外殼溫度 Tcase），海拔超 2000 米時，每 1000 米溫度降 3.5℃；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
壽命：MTBF 最小值3949.8K hrs（Telcordia SR-332）、338.5K hrs（MIL-HDBK-217F/25℃）；外殼溫度 <70℃時，工作壽命> 50000 小時。
六、物理與安裝參數
尺寸與重量：統一尺寸1144432mm（LWH），單臺重量 320g，包裝 40pcs/13.5Kg/0.95CUFT；
接線規格：不同型號配不同線材，如 DA2 型含 UL2517 (18AWG*2)、SJOW 17AWG×2C 等，線材長度分 150mm/180mm；
安裝：無額外安裝要求，按接線圖連接，終端設備需重新做 EMC 確認（EMC 受整套裝置影響）。
七、應用場景
適用于嵌燈、筒燈、面板燈、LED 燈帶，以及商業照明、裝飾照明、DALI 數字照明等場景，支持應急照明（EL）DC 輸入 176-280VDC。
關鍵問題
問題 1：XLN-25 系列 H 型恒功率驅動器的輸出電流如何通過 NFC 設定，有哪些關鍵注意事項？
答案：①需使用系統為 Android 4.1 + 或 iOS 12 + 的 NFC 兼容移動設備，下載明緯 MEAN WELL APP 并啟用 NFC 功能；②操作步驟：打開 APP 進入 PowerNFC 模塊，斷電后將手機 NFC 天線靠近驅動器感應位置，讀取參數后修改電流值，點擊寫入并再次感應，提示 “成功” 即完成；③關鍵注意事項：設定時必須關閉 LED 驅動器的輸入電源，電流設定與實際值的誤差在 ±2% 以內，需按照預設的電流 - 電壓對應表選擇工作范圍（如 1050mA 對應 9~24V）。
問題 2：XLN-25 系列 B 型和 DA2 型的調光功能有何核心差異，分別適用于什么場景？
答案：①核心差異：B 型為三合一調光，支持 0~10VDC、300Hz~3KHz 10V PWM、0~100kΩ 電阻三種模擬調光方式，最小調光比例約 8%；DA2 型為DALI-2 DT6 數字調光 + 按壓調光，數字調光最小等級 0.1%，按壓調光支持最多 10 臺并聯、20 米線長的簡易操作，且符合 IEC62386 數字照明標準；②適用場景：B 型適合對調光精度要求一般、希望采用低成本模擬調光的常規商業 / 裝飾照明（如筒燈、面板燈）；DA2 型適合對調光精度要求高、需要數字化集中控制的場景（如 DALI 數字照明系統、大型商業空間照明），也可通過按鍵實現簡易本地調光。
問題 3：XLN-25 系列的工作溫度與壽命有何關聯，不同使用條件下需注意哪些降額要求？
答案：①壽命關聯：外殼最高溫度點 Tc<70℃時，驅動器工作壽命> 50000 小時；MTBF 在 25℃下為 3949.8K hrs（Telcordia 標準），溫度升高會影響壽命，靜態特性曲線顯示溫度越高，輸出負載降額越明顯；②降額要求：一是海拔降額，海拔超 2000 米時，無風扇的該系列每 1000 米環境溫度下降 3.5℃；二是低輸入電壓降額，低輸入電壓下需降低輸出功率，具體參考產品靜態特性曲線；三是過溫降額，空白型和 B 型過溫時直接降額至最低負載，DA2 型過溫分兩階段降額（先 75% 負載，再 50% 負載），異常解除后均自動恢復。
