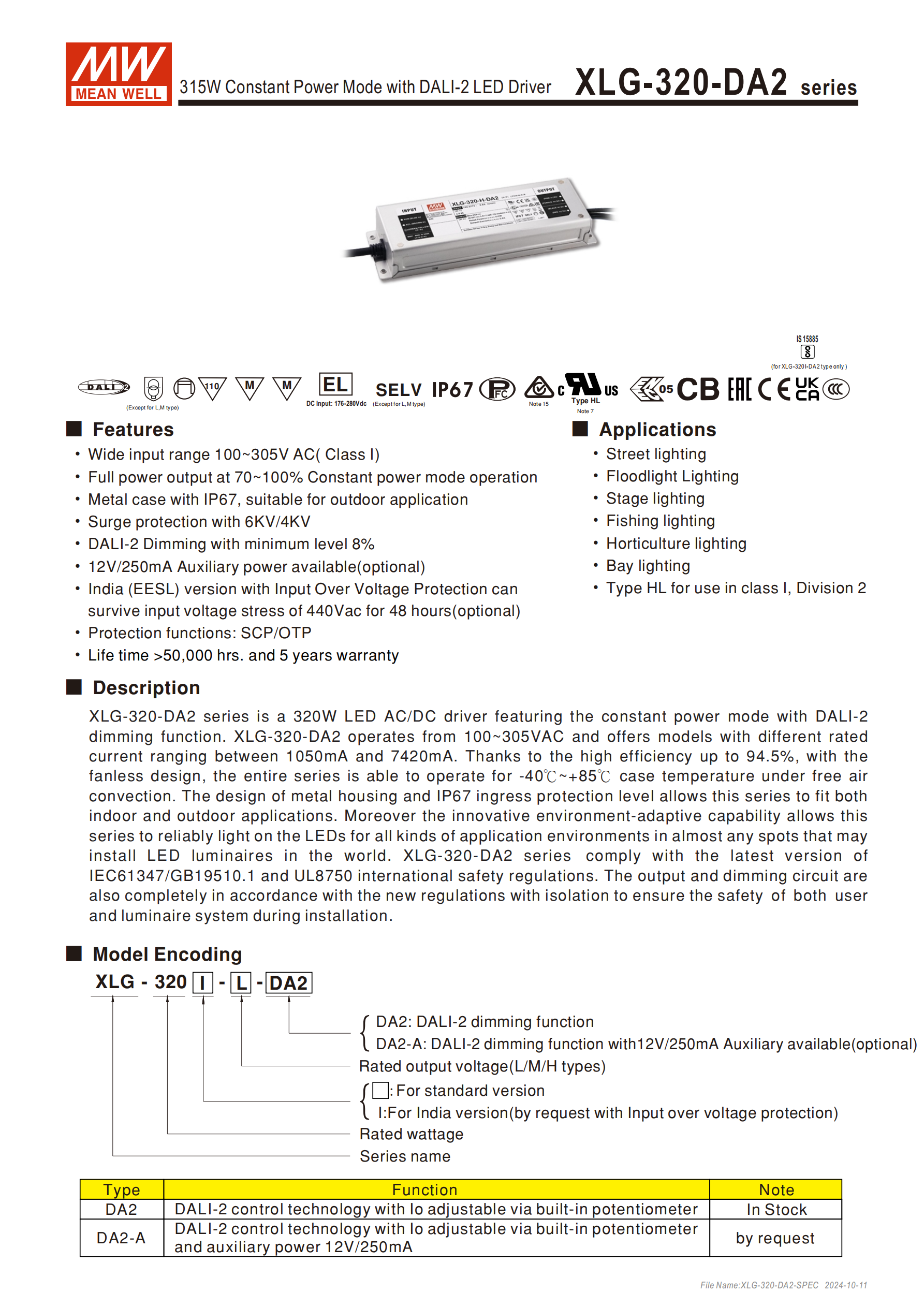

明緯XLG-320-DA2 系列是 315W 恒功率 + DALI-2 調光的 LED 驅動器，具備100~305VAC 寬輸入電壓、IP67 防水金屬機殼，分 L/M/H/ 印度 I 型等型號，DA2 為標準品、DA2-A 帶 12V/250mA 輔助輸出，轉換效率最高94.5%，工作溫度 **-40℃~+85℃，擁有 6KV/4KV 雷擊、短路、過溫等多重防護，DALI-2 最低調光亮度8%，壽命超50000 小時 ** 且 5 年保固，符合 IEC61347 等國際安全規范，適用于道路、植物、舞臺等多類室內外照明場景。
明緯XLG-320-DA2 系列為315W 恒功率 + DALI-2 調光功能的交流轉直流 LED 驅動器，核心優勢為寬電壓輸入、高防護等級、高轉換效率，適配絕大多數室內外 LED 照明場景，符合最新國際安全與電磁兼容規范，提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc 低于 75℃時）。
二、核心特性
電氣核心：恒功率模式（70%~100% 恒功率模式下全功率輸出）+DALI-2 調光，最低調光亮度 8%，恒流輸出值可通過內置電位器調整；
防護與耐用：IP67 防水金屬機殼，6KV/4KV 雷擊保護，耐振動（10~500Hz，5G，X/Y/Z 軸各 72 分鐘）；
高效低耗：轉換效率最高94.5%，無風扇設計，待機功耗 **<0.5W**（DA2 型調光關斷時），漏電流 < 0.75mA/277VAC；
寬溫寬壓：輸入電壓100~305VAC，工作溫度 **-40℃~+85℃**，儲存溫度 - 40~+80℃，工作 / 儲存濕度均為無冷凝的高濕度范圍；
可選配置：12V/250mA 輔助直流輸出（僅 DA2-A 定制品，誤差 ±10%，紋波 200mVp-p）；
特殊版本：印度版（I 型）具備輸入過壓保護，可承受440VAC 電壓應力長達 48 小時，過壓保護閾值 320~390VAC。
三、型號細分與編碼規則
編碼邏輯：XLG-320-【版本 / I】-【L/M/H】-【DA2/DA2-A】，其中 320 為額定功率，L/M/H 為輸出電壓 / 電流類型，I 為印度版，DA2 為標準調光型，DA2-A 為調光 + 輔助輸出型；
功能區分表：| 型號 | 核心功能 | 產品類型 ||------|----------|----------|| DA2 | DALI-2 調光 + 內置電位器調恒流輸出 | 標準品 || DA2-A| DALI-2 調光 + 電位器調恒流 + 12V/250mA 輔助輸出 | 定制品 |

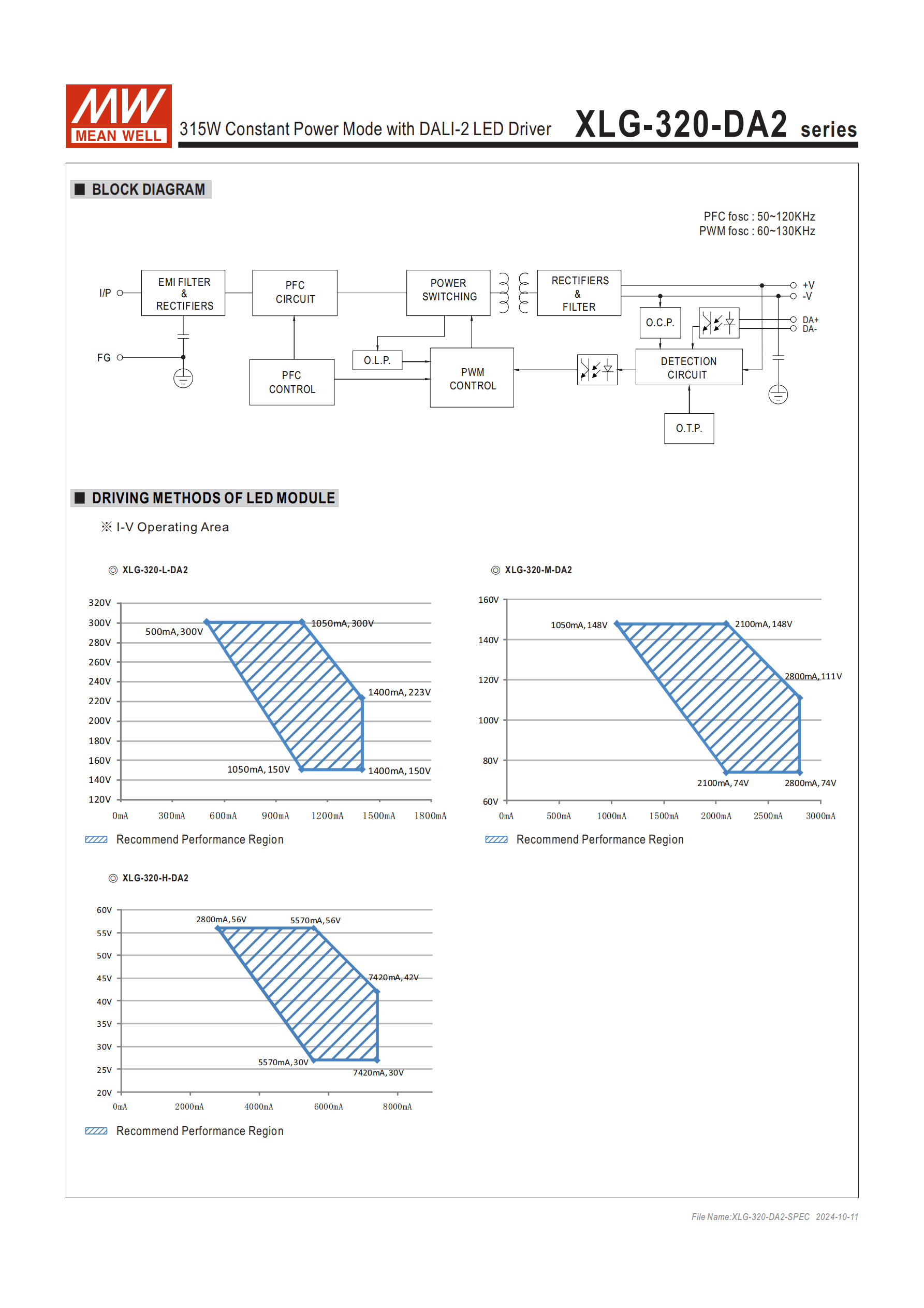

輸出類型核心參數（L/M/H）：| 型號 | 額定功率 | 額定電流（默認） | 恒流范圍 | 開路電壓（最大） | 全功率電流范圍 ||------------|----------|------------------|----------|------------------|----------------|| XLG-320-L- | 310.8W | 1400mA | 150~300V | 340V | 1050~1400mA || XLG-320-M- | 312W | 2800mA | 74~148V | 180V | 2100~2800mA || XLG-320-H- | 315W | 5600mA | 30~56V | 65V | 5570~7420mA |

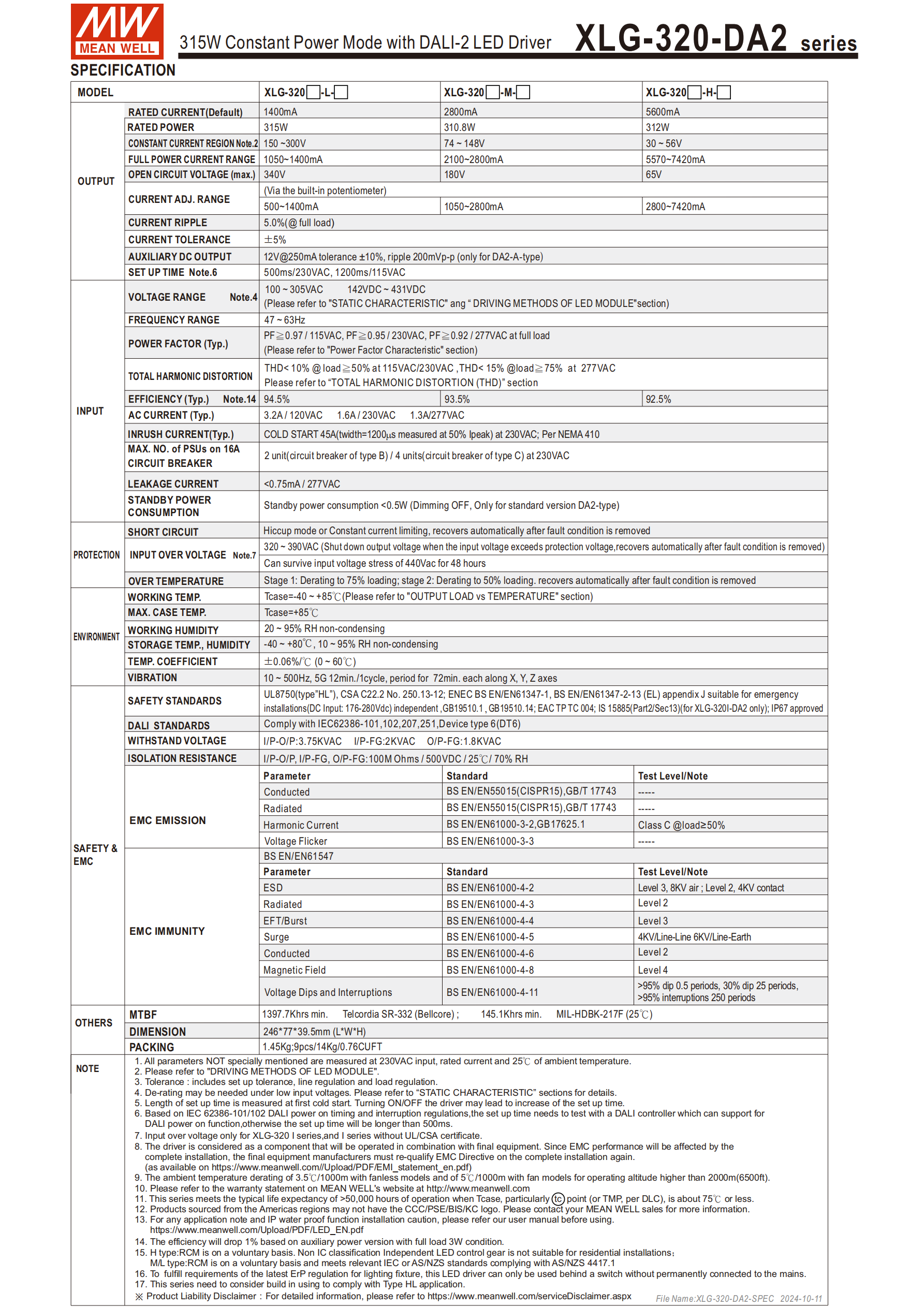

四、關鍵電氣規格
輸入?yún)?shù)：頻率47~63Hz，功率因數滿載時PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC；總諧波失真 THD<10%@負載≥50%/115/230VAC，THD<15%@負載≥75%/277VAC；
輸出參數：電流紋波5.0%（滿載時），電流精度 **±5%**，啟動時間 500ms/230VAC、1200ms/115VAC；
保護參數：短路保護為打嗝模式 / 恒流限制（自動恢復）；過溫保護分兩級，狀態 1 減額至 75% 負載，狀態 2 減額至 50% 負載（自動恢復）；
其他電氣：冷啟動浪涌電流 45A/230VAC，230VAC 時可配置 2 臺 B 型斷路器 / 4 臺 C 型斷路器。
五、認證與規范
安全規范：UL8750（Type HL）、CSA C22.2 No.250.13-12、IEC61347、GB19510.1/14、IS 15885（僅 I 型）；
DALI 規范：符合IEC62386-101/102/207/251，設備類型 6 (DT6)；
電磁兼容：發射端符合 CISPR15、GB/T17743 等，抗擾端 ESD（8KV 空氣 / 4KV 接觸）、浪涌（4KV 線對線 / 6KV 線對地）等多等級防護；
耐壓與絕緣：I/P-O/P 3.75KVAC，I/P-FG 2KVAC，O/P-FG 1.8KVAC；絕緣阻抗均為 100M Ohms/500VDC/25℃/70% RH。
六、物理與安裝參數
尺寸重量：機身尺寸2467739.5mm（LWH），單臺重 1.45Kg，包裝為 9pcs/14Kg/0.76CUFT；
接線規范：線材分 UL2517、SJOW 等規格，不同功能接線采用固定顏色區分（如 DA + 紫色、DA - 粉色、V + 紅色、V - 黑色）；
安裝要求：Type HL 適用于 Class I, Division 2 類照明，海拔超 2000 米時無風扇機型環境溫度按3.5℃/1000m比例下降，需在市電與電源間加開關以符合 ErP 法規。
七、應用場景
涵蓋道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈，且 Type HL 版本適配 Class I, Division 2 類特殊照明燈具，適用于室內外各類 LED 照明安裝場景。
關鍵問題
問題 1（產品選型）：XLG-320-DA2 系列 L/M/H 三種輸出型號的核心區別是什么，分別適配什么電壓范圍的 LED 燈具？
答案：L/M/H 型的核心區別在于額定功率、額定電流、恒流范圍與開路電壓不同，適配的 LED 燈具電壓范圍對應為：L 型恒流范圍150~300V，適配高壓 LED 燈具；M 型恒流范圍74~148V，適配中壓 LED 燈具；H 型恒流范圍30~56V，適配低壓大功率 LED 燈具。
問題 2（使用特性）：該系列驅動器的 DALI-2 調光功能有什么關鍵參數，且輔助輸出僅哪款型號具備，參數如何？
答案：DALI-2 調光的關鍵參數為最低調光亮度 8%，且恒流輸出值可通過內置電位器調整；輔助直流輸出僅DA2-A 定制品具備，參數為 12V@250mA，電壓誤差 ±10%，紋波 200mVp-p，該版本輔源滿載 3W 時整機效率會下降 1%。
問題 3（環境與防護）：XLG-320-DA2 系列的防護等級、工作溫度范圍是什么，且過溫、過壓保護分別有什么機制？
答案：防護等級為IP67（防水金屬機殼），工作溫度范圍Tcase=-40℃~+85℃；過溫保護分兩級，狀態 1 負載減額至 75%，狀態 2 減額至 50%，異常移除后自動恢復；過壓保護僅印度 I 型具備，保護閾值 320~390VAC（超壓關斷輸出，異常移除后自動恢復），且 I 型可承受 440VAC 電壓應力長達 48 小時
