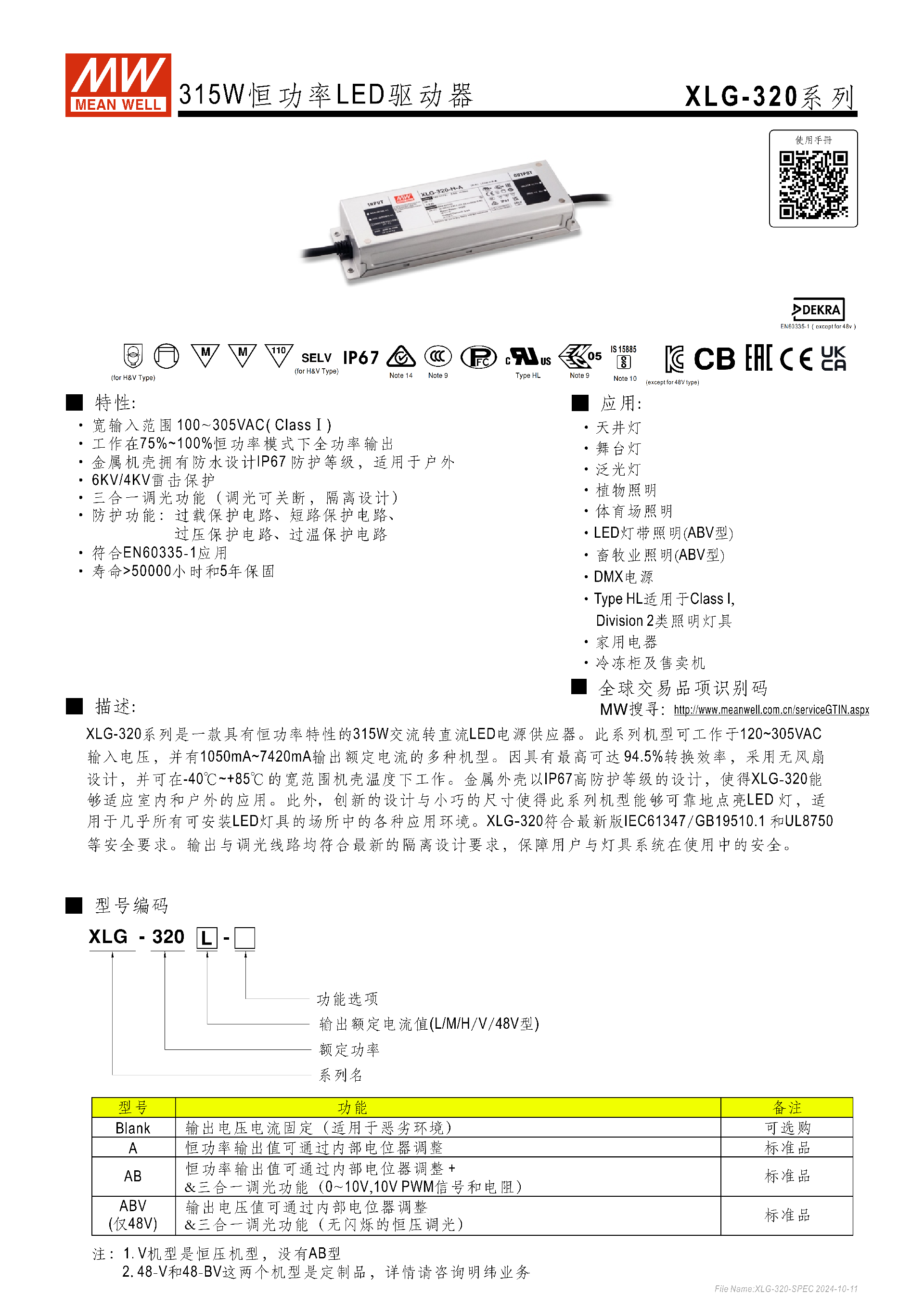

明緯XLG-320 系列是315W 恒功率 / 312W 恒壓LED 驅動器，輸入電壓寬至100~305VAC，金屬機殼達IP67防護等級，適配 - 40℃~+85℃寬溫工作，轉換效率最高94.5%，具備三合一調光（0~10V/10V PWM / 電阻）、多重電路保護功能，分 L/M/H/V/48V 多種機型及 Blank/A/AB/ABV 功能版本，MTBF 達 1476.4Khrs，壽命超 50000 小時且享 5 年保固，適用于天井燈、植物照明、畜牧業照明等多類室內外 LED 照明場景，符合 IEC61347、UL8750 等多項安規標準。
明緯XLG-320 系列為交流轉直流 LED 驅動器，主打315W 恒功率，其中 V 型 / 48V 型為312W 恒壓版本，是適配多場景的高可靠性電源供應器，核心定位為室內外 LED 照明專用，符合IEC61347/GB19510.1/UL8750等最新安全標準，輸出與調光線路均做隔離設計，保障使用安全。產品壽命 > 50000 小時，提供5 年保固，MTBF 達1476.4Khrs（Telcordia SR-332）、168.1Khrs（MIL-HDBK-217F，25℃）。
二、核心特性
寬環境適配：金屬機殼設計，防護等級達IP67，適用于戶外；工作機殼溫度 **-40℃~+85℃（48V 型為 - 20℃~+85℃），儲存溫濕度 - 40~+80℃/10-95% RH 無冷凝；耐振動10-500Hz，5G**，X/Y/Z 軸各 72 分鐘。
高效低耗：無風扇設計，轉換效率最高94.5%（L 型），48-ABV 型為 93.5%；待機 / 空載功耗 **<0.5W**（僅 AB/ABV 型調光關斷時）；漏電流 **<0.75mA/277VAC**。
寬電輸入：輸入電壓范圍100~305VAC（142~431VDC），頻率47-63Hz；功率因數滿載時PF≥0.98/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC，總諧波失真THD<10%（負載≥50%/115/230VAC）、THD<15%（負載≥75%/277VAC）。
多重保護：內置短路、過壓、過溫、過載保護電路，除過溫保護部分機型為減額 / 關斷外，其余保護在負載異常移除后均自動恢復；具備6KV/4KV 雷擊保護。
靈活調光：三合一調光功能（僅 AB/ABV 型），支持 0~10V 直流、10V PWM 信號、電阻三種調光方式，調光端口輸出電流100μA（典型值）。
三、機型與功能版本

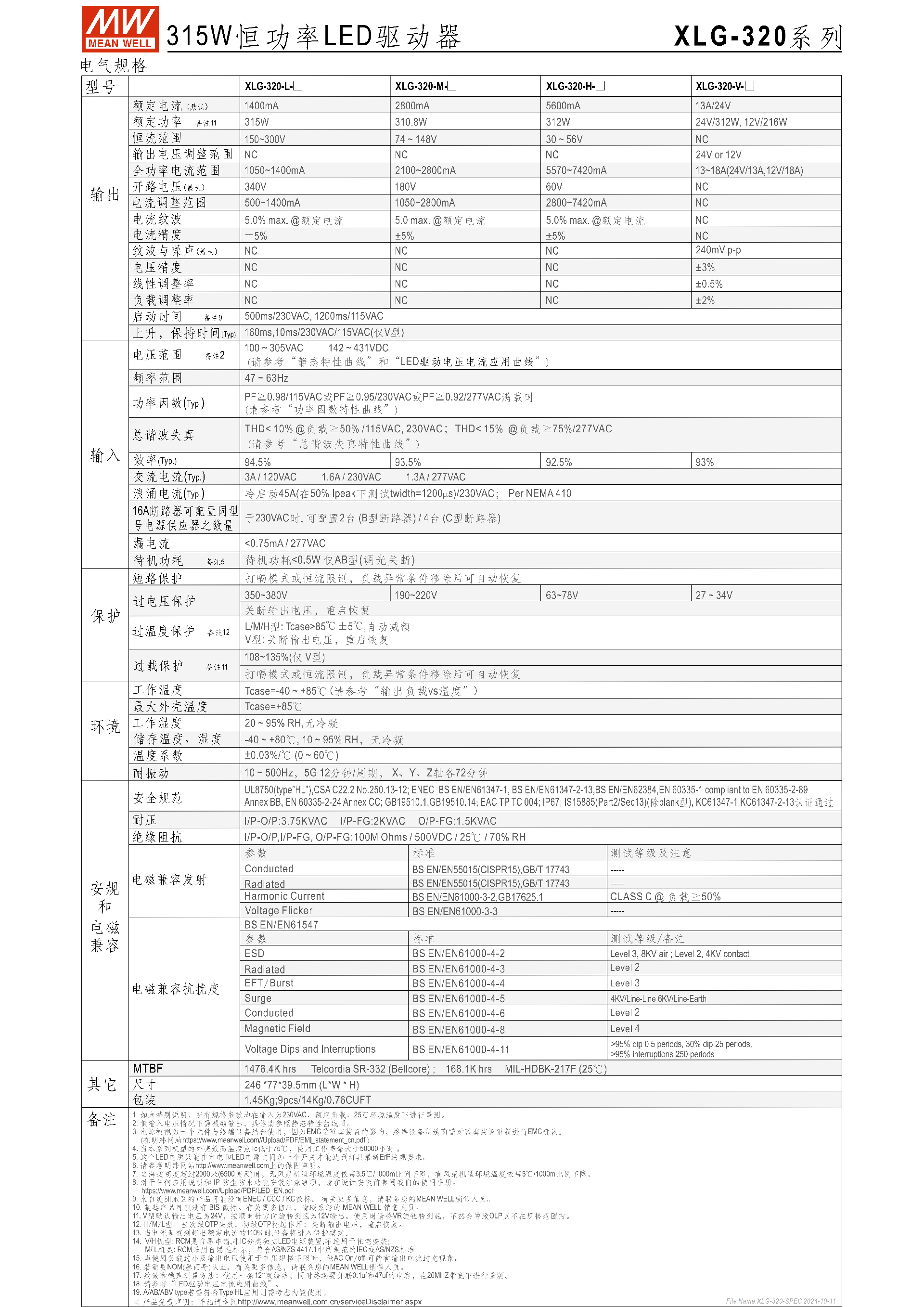

1. 核心機型參數（恒功率 / 恒壓）
| 機型 | 額定電流 | 額定功率 | 恒流范圍 | 開路電壓（最大） | 過壓保護值 |
|---|---|---|---|---|---|
| XLG-320-L | 1400mA | 315W | 150-300V | 340V | 350-380V |
| XLG-320-M | 2800mA | 310.8W | 74-148V | 180V | 190-220V |
| XLG-320-H | 5600mA | 312W | 30-56V | 60V | 63-78V |
| XLG-320-V | 13A/24V | 312W | NC | NC | 27-34V |
| XLG-320-48-ABV | 6.5A/48V | 312W | NC | NC | 54-60V |
2. 功能版本分類（按調光 / 調節能力）
| 版本 | 核心功能 | 供應類型 | 適用機型 |
|---|---|---|---|
| Blank | 輸出電壓電流固定，適配惡劣環境 | 選購 | 全系列 |
| A | 內部電位器調整恒功率輸出 | 標準品 | 全系列 |
| AB | 調恒功率 + 三合一調光（調電流） | 標準品 | L/M/H/V |
| ABV | 調輸出電壓 + 三合一調光（調電壓） | 標準品 | 僅 48V |
注：V 機型無 AB 型；48-V/48-BV 為定制品，需咨詢明緯業務。
四、調光功能細節
調光功能為AB/ABV 型專屬，兩者調光原理不同，接線均為 DIM+（紫色）、DIM-（粉色），禁止將 DIM - 與 Vo - 連接，核心參數如下：
AB 型（調輸出電流）
調光方式：0~10V DC、10V PWM（100Hz~3KHz）、電阻；
最小調光比例8%，低于 8% 電流精度無定義；0V/0Ω/PWM 占空比 0% 時電流可降為 0%；PWM>2KHz 時啟動點為 10~15%。

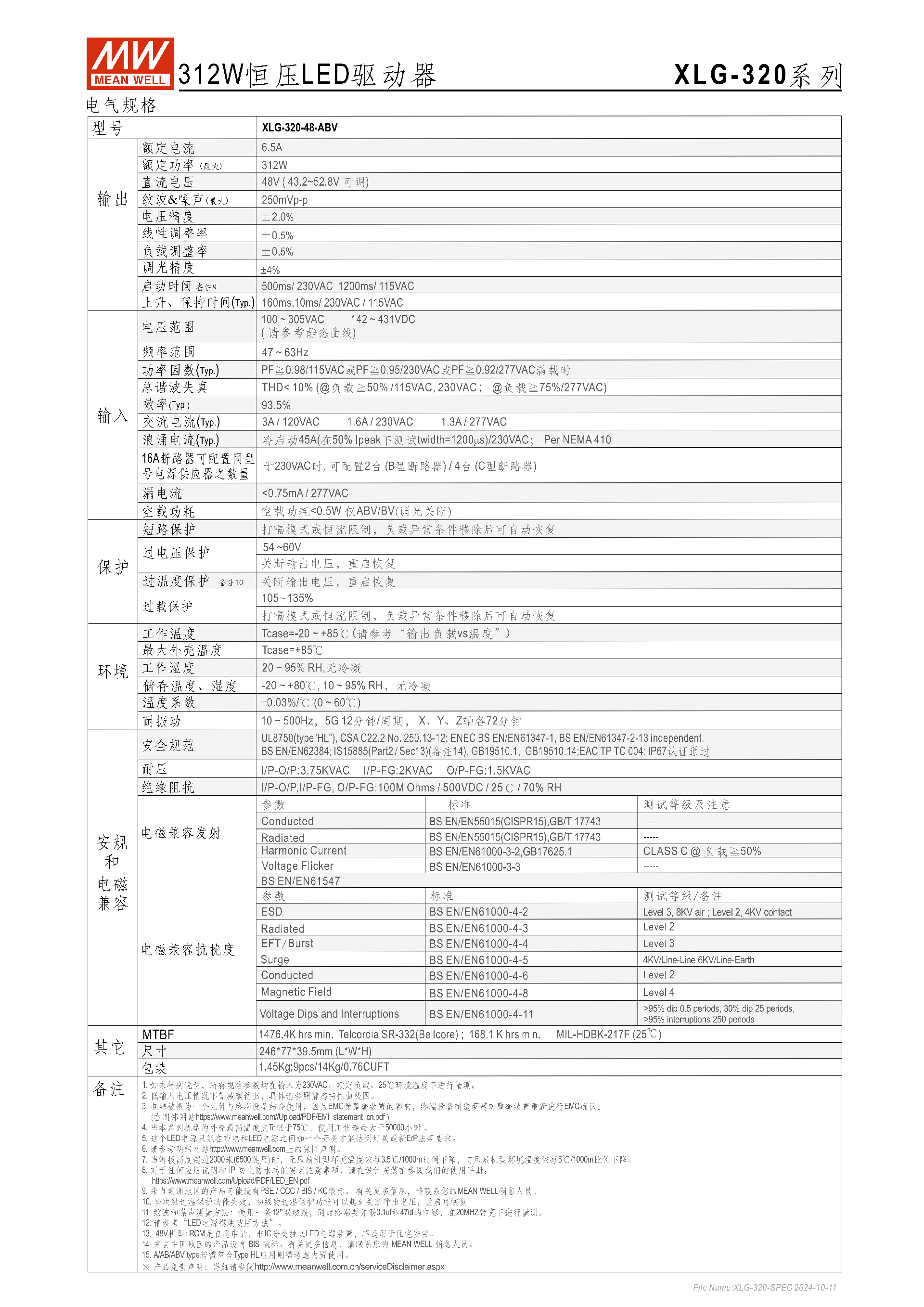

ABV 型（調輸出電壓，僅 48V）
調光方式：0~10V DC、10V PWM（200Hz~3KHz）、電阻；
最小調光精度50%，低于 50% 電壓精度無定義；0V/0Ω/PWM 占空比 0% 時電壓可降為 0V；無閃爍設計，適配畜牧業照明。
五、物理與安裝參數
尺寸：統一為2467739.5mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)1.45Kg，整包裝 9 臺 / 14Kg/0.76CUFT；
接線規格：不同機型適配 SJOW/H05RN-F/H07RN-F 等線材，線規為 17AWG/14AWG/20AWG 或 1.0mm2，調光型額外引出 DIM+/- 接線；
安裝：4-ψ4.5 安裝孔，機殼標注最高溫度點（tc），推薦安裝方式可參考明緯官網手冊。
六、應用場景
該系列適配幾乎所有 LED 燈具安裝場景，核心包括：
通用戶外 / 室內照明：天井燈、舞臺燈、泛光燈、體育場照明；
專項照明：植物照明、畜牧業照明、LED 燈帶照明（ABV 型）；
其他場景：DMX 電源、Class I, Division 2 類照明燈具、家用電器、冷凍柜及售賣機。
關鍵問題
問題 1：XLG-320 系列 AB 型和 ABV 型的調光功能核心差異是什么？
答案：兩者均支持 0~10V DC、10V PWM、電阻三合一調光，但核心調節對象和參數不同；AB 型為調節輸出電流，適配 L/M/H/V 機型，最小調光比例 8%，PWM 頻率范圍 100Hz~3KHz；ABV 型僅適配 48V 機型，為調節輸出電壓，最小調光精度 50%，PWM 頻率范圍 200Hz~3KHz，且為無閃爍設計，專門適配畜牧業照明。此外，兩者調光后精度無定義的閾值、電壓 / 電流歸零條件一致。
問題 2：XLG-320 系列各核心機型的輸出電流、恒流范圍及過壓保護值有哪些關鍵區別？
答案：L 型額定電流 1400mA，恒流范圍 150-300V，過壓保護 350-380V；M 型額定電流 2800mA，恒流范圍 74-148V，過壓保護 190-220V；H 型額定電流 5600mA，恒流范圍 30-56V，過壓保護 63-78V；V 型為恒壓機型，額定電流 13A/24V，無恒流范圍，過壓保護 27-34V；48-ABV 恒壓機型額定電流 6.5A/48V，無恒流范圍，過壓保護 54-60V。
問題 3：XLG-320 系列的防護特性、工作環境參數及安規認證有哪些核心要點？
答案：防護特性上，金屬機殼達IP67防水防塵等級，具備 6KV/4KV 雷擊保護，輸入輸出及外殼間耐壓分別為 3.75KVAC、2KVAC、1.5KVAC，絕緣阻抗≥100MΩ/500VDC；工作環境上，機殼工作溫度 - 40℃~+85℃（48V 型 - 20℃~+85℃），工作濕度 20-95% RH 無冷凝，耐振動 10-500Hz/5G；安規認證上，符合 UL8750 (Type HL)、IEC61347、GB19510.1、EN60335-1 等標準，電磁兼容符合 CISPR15、GB/T17743 等，諧波電流為 CLASS C（負載≥50%）。
