明緯XLG-240 系列是 240W 恒功率 / 恒壓 LED 驅動器，擁有IP67防水防護等級的金屬機殼，輸入電壓覆蓋100~305VAC，工作溫度達 **-40℃~+90℃（48-ABV 為 - 20℃~+90℃），轉換效率最高93%，具備三合一調光功能（AB/ABV 型）和完善的保護電路，印度版可承受440VAC電壓應力 48 小時，壽命超50000 小時 ** 且提供 5 年保固，適配樓宇亮化、道路照明、植物照明等多場景，同時滿足 IEC61347、UL8750 等國際安全規范。

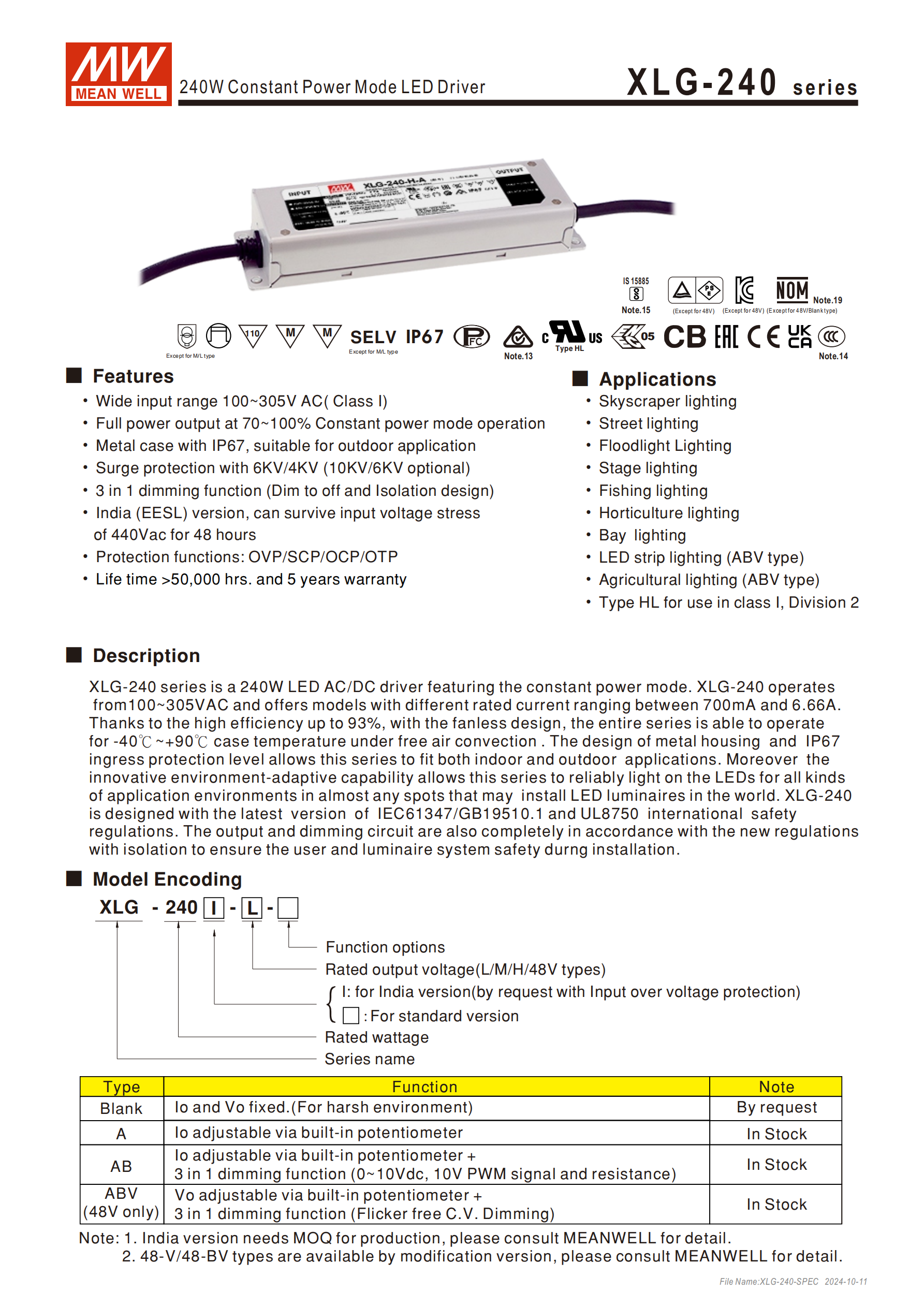

明緯XLG-240 系列為240W交流變直流 LED 驅動器，分恒功率（L/M/H 型）和恒壓（48-ABV 型）兩類，主打無風扇自然散熱、高防護、寬電壓輸入，適配戶內 / 戶外多 LED 照明場景，符合 IEC61347/GB19510.1/UL8750 等國際安全規范，壽命＞50000 小時（機殼 Tc＜75℃時），提供5 年保固。
二、核心硬件與環境特性
防護與結構：金屬機殼設計，IP67防水防護等級，適用于戶外惡劣環境；機身尺寸2196335.5mm（LWH），單臺重 1Kg，16 臺 / 16Kg/0.8CUFT 包裝。
環境適應性
工作溫度：機殼溫度 **-40℃~+90℃（48-ABV 型為-20℃~+90℃**），儲存溫度 - 40~+80℃；
工作濕度：20~95% RH 無冷凝，儲存濕度 10~95% RH 無冷凝；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔要求：超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例降額。
電氣防護：具備 6KV/4KV 雷擊保護（10KV/6KV 可選）；印度版（I 系列）輸入過壓保護，可承受440VAC電壓應力長達48 小時。

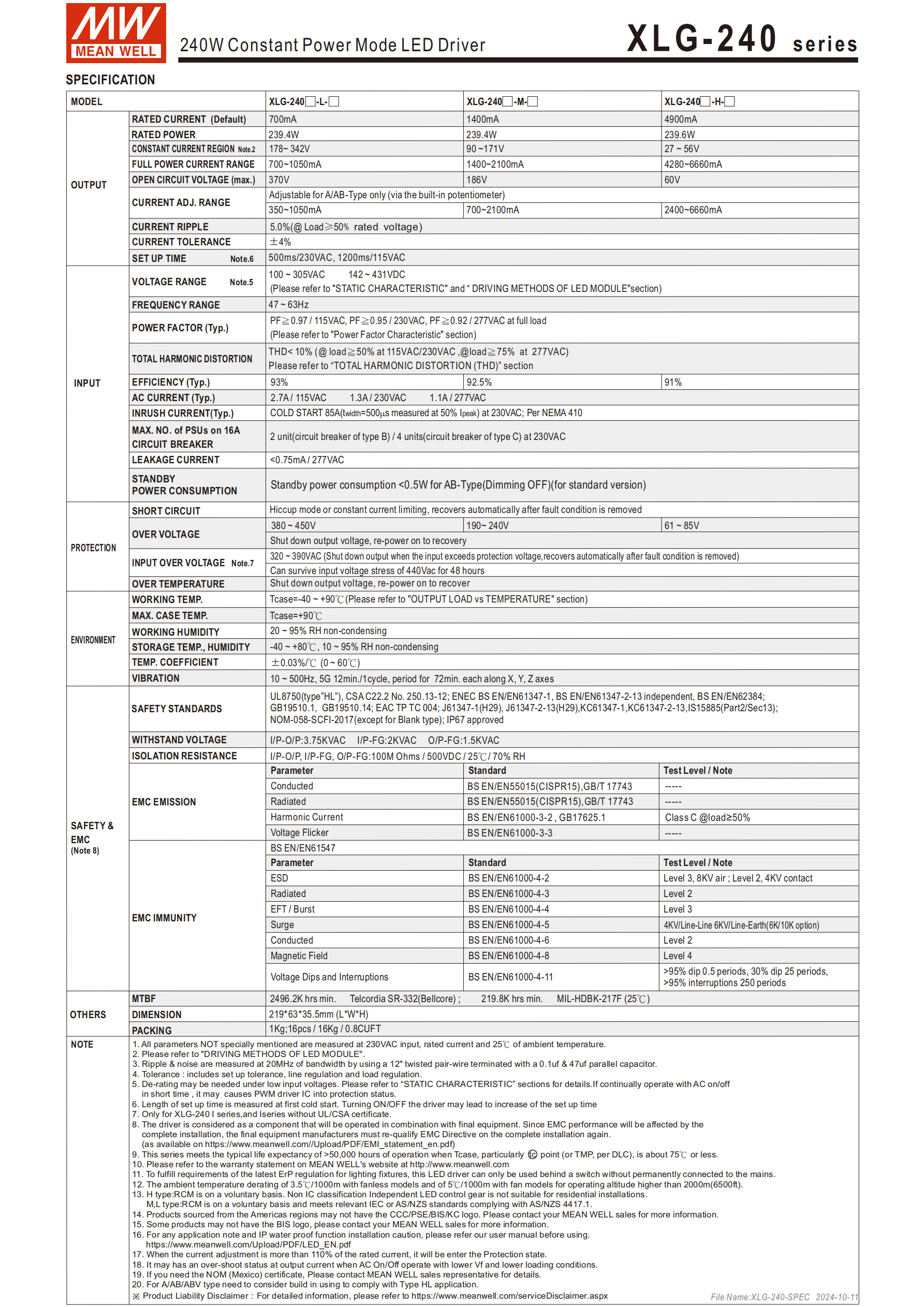

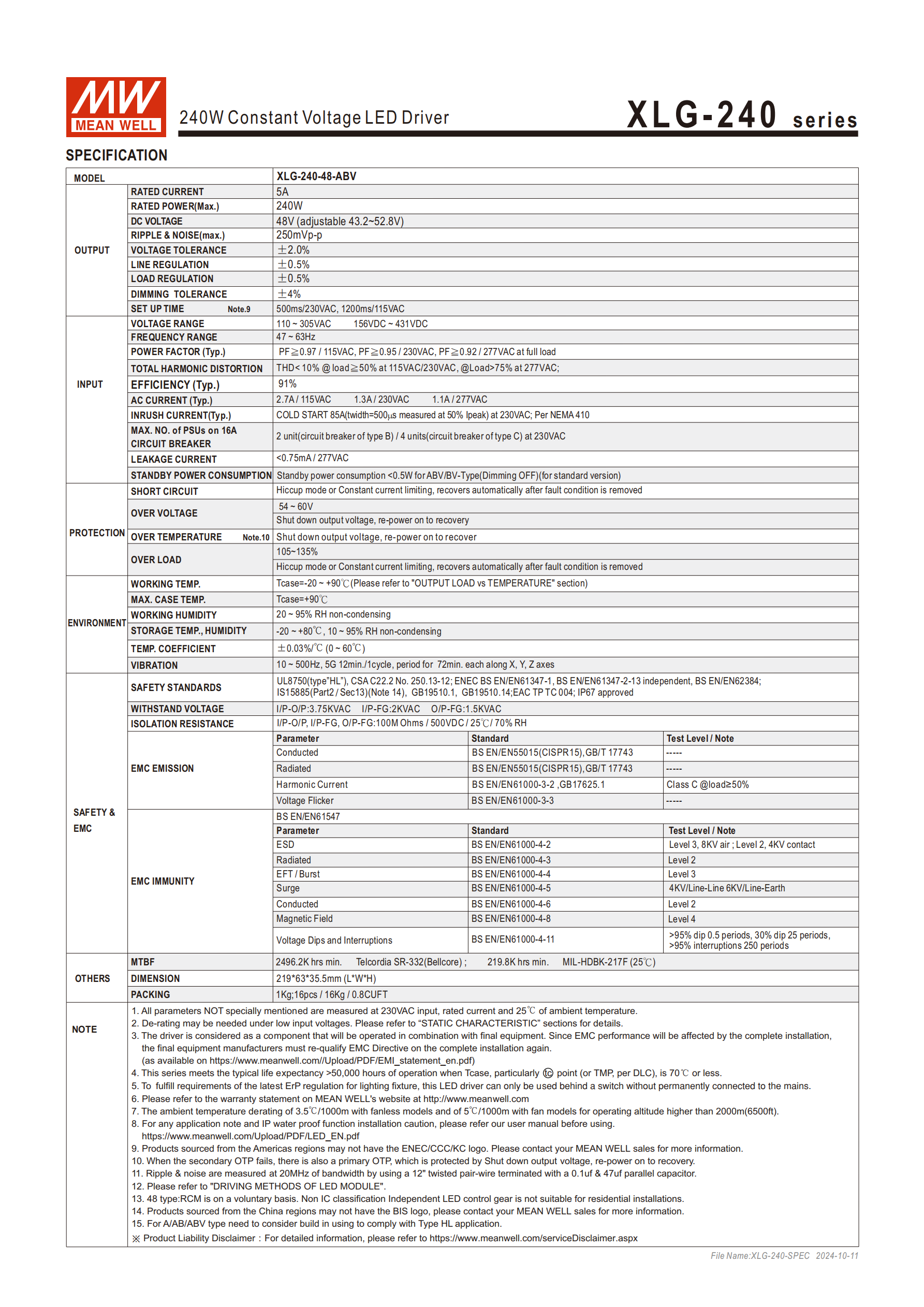

三、關鍵電氣規格
| 項目 | L/M/H 恒功率型 | 48-ABV 恒壓型 |
|---|---|---|
| 輸入電壓 | 100~305VAC | 110~305VAC/156~431VDC |
| 輸出核心參數 | L：700mA（178~342V）；M：1400mA；H：4900mA（27~56V） | 48V（43.2~52.8V 可調），5A 額定電流 |
| 全功率電流范圍 | L：700~1050mA；M：1400~2100mA；H：4280~6660mA | 240W（最大） |
| 轉換效率（Typ.） | 最高93%（L 型），H 型 91% | 91% |
| 功率因數（滿載） | PF≥0.97/115VAC、≥0.95/230VAC、≥0.92/277VAC | 同左 |
| 精度 | 電流精度 **±4%** | 電壓 ±2.0%，調光 ±4% |
| 紋波 & 噪聲 | 負載＞50% 額定電壓時 0% 紋波 | 250mVp-p（最大） |
| 啟動時間 | 500ms/230VAC、1200ms/115VAC | 同左 |
四、型號分類與功能差異
XLG-240 系列按功能模式和電壓版本劃分，電壓版本含 L/M/H/48V，印度版加后綴I（無 UL/CSA 認證，有最小訂購量），48V 和 48-BV 為定制品；功能模式差異如下：
Blank 型：輸出電壓電流固定，適配惡劣環境，可選購；
A 型：輸出電流通過內部電位器調整，標準品；
AB 型：調電流 +三合一調光（0~10V/10V PWM / 電阻），調輸出電流，標準品；
ABV 型（僅 48V）：調電壓 +三合一調光（無閃爍恒壓），調輸出電壓，適配畜牧業 / LED 燈帶照明，標準品。
五、調光功能（僅 AB/ABV 型，隔離設計）
調光端口為 DIM+（紫色）、DIM-（粉色），禁止 DIM - 與 Vo - 連接，調光端口輸出電流 100μA（典型值），兩類型號調光差異：
AB 型（調電流）
支持 0~10V 直流 / 100Hz~3KHz 10V PWM / 電阻調光；
最小調光比例約 8%，0V/0% PWM/0kΩ 時電流降為 0%；PWM＞2KHz 時，啟動點在 10~15% 占空比。
ABV 型（調電壓，無閃爍）
支持 0~10V 直流 / 100Hz~3KHz 10V PWM / 電阻調光；
最小調光精度為 50% 輸出電壓，0V/0% PWM/0kΩ 時電壓降為 0V，適配畜牧業照明。
六、保護功能（全系列，故障移除后自動恢復）
短路保護：打嗝模式或恒流限制；
過壓保護：L 型 380~450V、H 型 61~85V、48-ABV 型 54~60V，關斷輸出后重啟恢復；
過流 / 過載保護：48-ABV 型過載 105~135% 時，打嗝模式 / 恒流限制；
過溫保護：關斷輸出，重啟恢復，次級失效時初級保護生效；
輸入過壓保護：320~390VAC 時關斷輸出，印度版額外支持 440VAC 耐壓 48 小時。
七、應用場景
通用場景：樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈；
專用場景：LED 燈帶照明（ABV 型）、畜牧業照明（ABV 型，無閃爍）；
特殊適配：Type HL 適用于Class I, Division 2類照明燈具（A/AB/ABV 型需內置使用）。
八、其他關鍵參數
漏電流：＜0.75mA/277VAC（全系列）；
待機 / 空載功耗：＜0.5W（AB/ABV 型調光關斷時）；
浪涌電流：冷啟動 85A（50% Ipeak，twidth=500μs）/230VAC；
斷路器配置：230VAC 時，16A B 型可配 2 臺，C 型可配 4 臺；
絕緣耐壓：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗≥100MΩ/500VDC。
關鍵問題
問題 1：XLG-240 系列 AB 和 ABV 型的調光功能核心差異是什么？適用場景有何不同？
答案：核心差異在于調光對象和精度，AB 型為調整輸出電流，最小調光比例約 8%，電流精度 ±4%；ABV 型（僅 48V）為無閃爍恒壓調光，調整輸出電壓，最小調光精度為 50% 輸出電壓，調光精度 ±4%。適用場景上，AB 型為通用調光場景，ABV 型因無閃爍設計，專屬適配畜牧業照明，同時也適用于 LED 燈帶照明。
問題 2：XLG-240 系列在不同使用環境下有哪些降額使用的要求？
答案：有三類降額要求：1. 低輸入電壓：低輸入電壓時需減額輸出，具體參考產品靜態特性曲線圖；2. 高海拔：海拔超過 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例降額；3. 溫度與壽命：當機殼最高溫度點 Tc** 超過 75℃** 時，產品工作壽命將低于 50000 小時，且恒流恒功率模式下，230VAC 輸入時機殼最高工作溫度 Ta 為 50℃，110VAC 輸入時為 40℃。
問題 3：XLG-240 系列全功率輸出的條件是什么？各型號的全功率電流范圍分別是多少？
答案：全功率輸出條件為工作在 70%~100% 恒功率模式下；各型號全功率電流范圍為：L 型700~1050mA，M 型1400~2100mA，H 型4280~6660mA，48-ABV 恒壓型為 5A 額定電流、最大 240W 輸出
