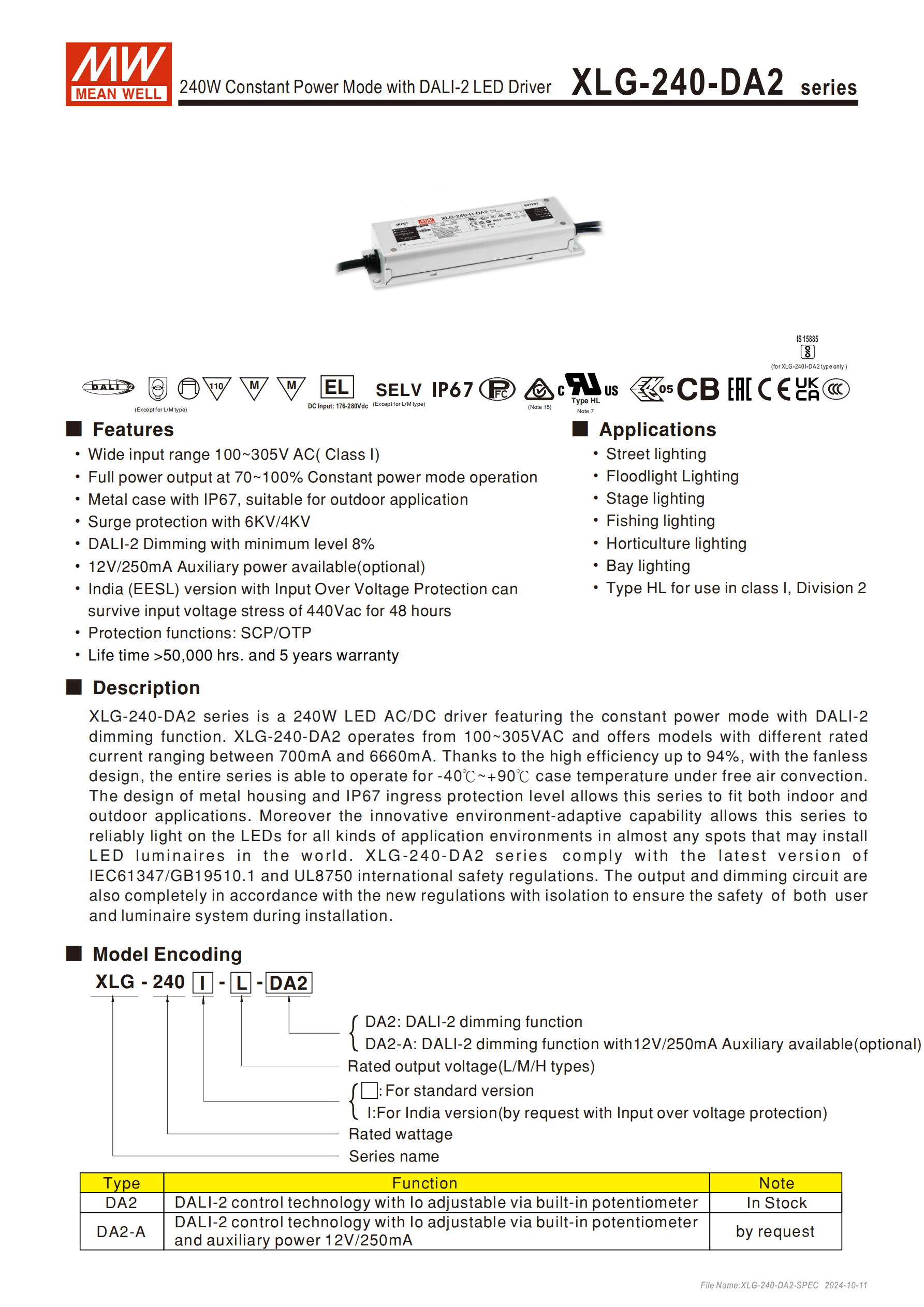

XLG-240-DA2 系列是明緯推出的240W 恒功率帶 DALI-2 調光功能的 LED 驅動器，擁有100~305VAC 寬交流輸入范圍，金屬機殼達IP67 防水防護等級，支持 **-40℃~+90℃** 寬溫工作，轉換效率最高94% 且無風扇自然散熱，具備短路、過溫、輸入過壓等多重防護，印度版可承受440VAC電壓應力 48 小時，DALI-2 最低調光亮度為8%，分 L/M/H 三種輸出規格及標準品 DA2、帶 12V/250mA 輔助輸出的 DA2-A 定制品，壽命超50000 小時并提供 5 年保固，通過 UL8750、IEC61347 等多項國際安全規范認證，適用于道路照明、植物照明等多類戶內外 LED 照明場景。
一、產品核心定位
XLG-240-DA2 系列是明緯研發的240W 恒功率交流轉直流 LED 驅動器，核心搭載DALI-2 調光技術，采用無風扇自然散熱設計，金屬機殼具備高防護等級，適配戶內外多場景 LED 照明，通過多項國際安全與電磁兼容認證，是高可靠性的專業 LED 電源供應器。
二、核心產品特性
寬工況適配
輸入電壓：100~305VAC（ClassⅠ），應急照明支持176~280Vdc直流輸入；
工作溫度：機殼溫度 **-40℃~+90℃，儲存溫度-40℃~+80℃**，工作濕度 20~95% RH（無冷凝）；
恒功率輸出：70%~100% 恒功率模式下實現全功率輸出，低輸入電壓需按曲線減額。
高防護與耐用性
防護等級：金屬機殼IP67 防水設計，適用于戶外環境；
雷擊保護：6KV/Line-Earth、4KV/Line-Line雷擊防護；
使用壽命：正常工況下 **>50000 小時 **，官方提供5 年保固（外殼最高溫度 Tc<75℃時）；
耐振動：10~500Hz、5G 振動，X/Y/Z 軸各 72 分鐘測試通過。
調光與拓展功能
DALI-2 調光：符合 IEC62386 系列規范，最低調光亮度 8%，恒流輸出值可通過內置電位器調整；
輔助電源：DA2-A 定制品搭載12V/250mA輔助輸出，電壓誤差 ±10%，紋波 200mVp-p（輔源滿載時整機效率下降 1%）；
印度專屬：I 系列印度版帶輸入過壓保護，可承受440VAC電壓應力長達 48 小時（無 UL/CSA 認證）。
高效節能
轉換效率：最高94%（L 型），M 型 93.5%、H 型 93%；
待機功耗：<0.5W（僅 DA2 標準品）；
功率因數：滿載時 **≥0.97/115VAC**、≥0.95/230VAC、≥0.92/277VAC。

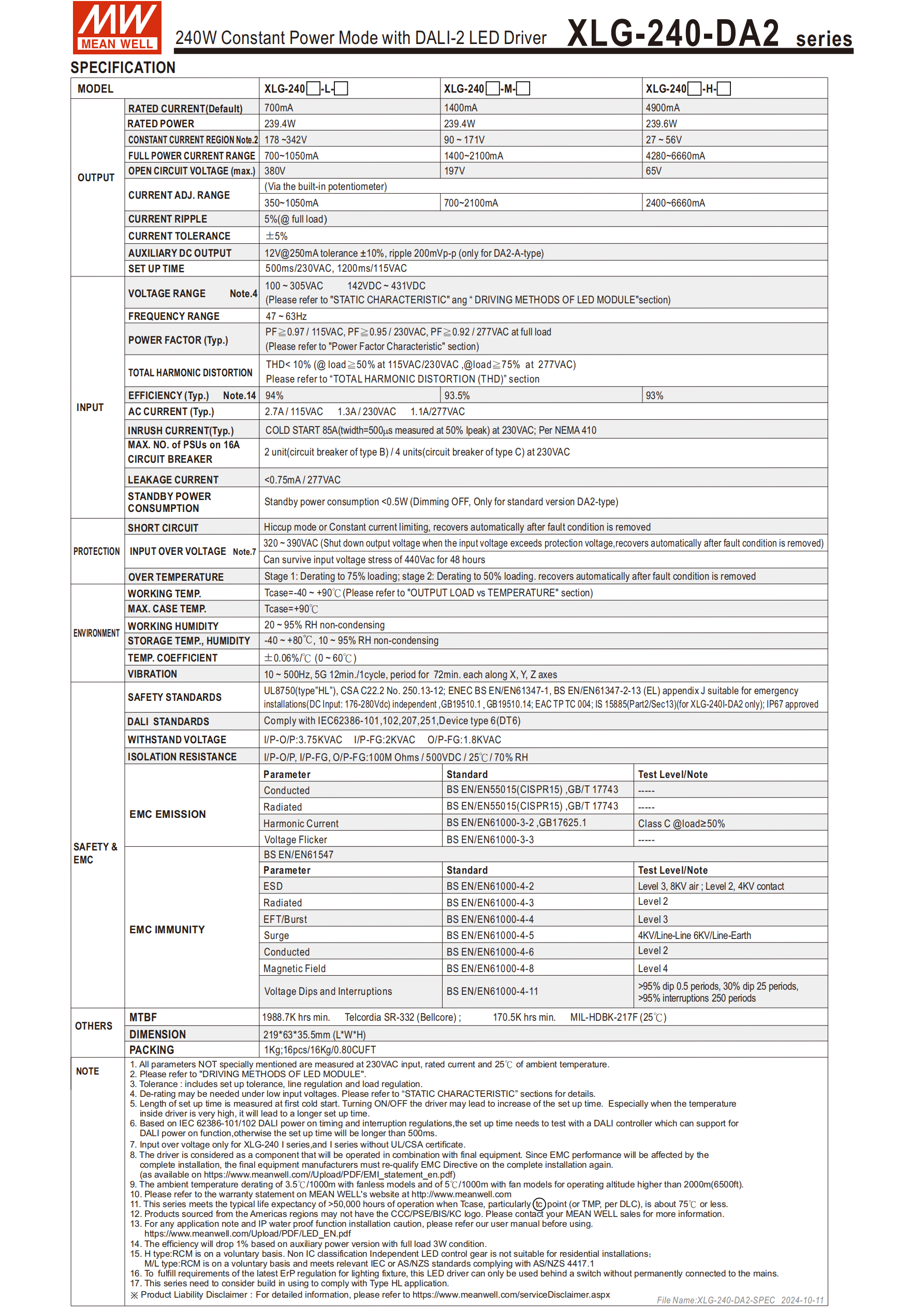

三、型號與輸出規格
本系列分標準品 DA2和定制品 DA2-A（帶輔助輸出），按輸出參數分 L/M/H 三型，印度版加后綴 I，核心輸出規格如下表：
| 型號 | 額定電流（默認） | 額定功率 | 輸出電壓范圍 | 恒流調整范圍 | 最大開路電壓 |
|---|---|---|---|---|---|
| XLG-240-L- | 700mA | 239.4W | 27~56V | 350~1050mA | 65V |
| XLG-240-M- | 1400mA | 239.6W | 90~171V | 700~2100mA | 197V |
| XLG-240-H- | 4900mA | 239.4W | 178~342V | 2400~6660mA | 380V |
電流紋波：5.0%(@滿載)±5%，電流精度含設定、線性、負載調整率誤差；
浪涌電流：冷啟動 85A/230VAC（50% Ipeak，twidth=500μs），符合 NEMA 410 標準。
四、關鍵電氣參數
輸入?yún)?shù)：頻率范圍47~63Hz，漏電流 **<0.75mA/277VAC**，230VAC 下可配置 2 臺（B 型斷路器）/4 臺（C 型斷路器）同型號電源；
啟動時間：500ms/230VAC、1200ms/115VAC（冷機啟動，頻繁開關機會延長）；
總諧波失真（THD）：<10%（115/230VAC 負載≥50%、277VAC 負載≥75%）；
絕緣與耐壓：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG1.8KVAC；絕緣阻抗 **≥100MΩ/500VDC/25℃/70% RH**。
五、防護功能（均支持自動恢復）
短路保護：打嗝模式或恒流限制，負載異常移除后自動恢復；
輸入過壓保護：320~390VAC時關斷輸出，電壓恢復后正常工作；
過溫保護：分兩級，狀態 1 減額至75% 負載，狀態 2 減額至50% 負載；
印度版專屬：440VAC 電壓應力耐受 48 小時，滿足 EESL 標準。
六、認證與規范
安全規范：UL8750 (Type HL)、CSA C22.2 No.250.13-12、ENEC61347-1/2-13、GB19510.1/14、EAC TP TC 004，印度版通過 IS 15885；
DALI 規范：符合 IEC62386-101/102/207/251，設備類型 6 (DT6)；
EMC 規范
發射：EN55015 (CISPR15)、GB/T17743（傳導 / 輻射），EN61000-3-2（諧波電流，CLASS C@負載≥50%）；
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、浪涌（6KV/4KV）、電壓跌落 / 中斷（>95% 跌落 0.5 周期等）多等級測試通過。
七、物理與包裝參數
尺寸：2196335.5mm（LWH），公差 ±1mm；
重量與包裝：單臺1Kg，16 臺 / 箱（16Kg/0.80CUFT）；
線纜規格：H/M 型適配 SJOW 17AWGx2C&H05RN-F 1.0mm，L 型適配 SOOW 17AWGx2C&H07RN-F 1.0mm，接線區分 AC/L（棕）、AC/N（藍）、FG（黃滾綠）等。
八、應用場景
適用于道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈等，其中Type HL 版本適用于Class I, Division 2 類防爆照明燈具，戶內戶外均適配。
九、重要備注
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
電源為元件級產品，終端設備制造商需重新確認整套裝置的 EMC；
需在市電與電源間加開關以符合最新 ErP 法規；
Type HL 應用需考慮內置使用；
美洲地區產品無 PSE/CCC/BIS/KC 徽標，具體可咨詢明緯銷售。
關鍵問題
問題 1：XLG-240-DA2 系列不同輸出型號（L/M/H）的核心參數差異是什么？
答案：該系列分 L/M/H 三型，核心差異體現在額定電流、輸出電壓范圍、恒流調整范圍和最大開路電壓，具體為：L 型額定 700mA，輸出 27~56V，恒流 350~1050mA，開路電壓 65V；M 型額定 1400mA，輸出 90~171V，恒流 700~2100mA，開路電壓 197V；H 型額定 4900mA，輸出 178~342V，恒流 2400~6660mA，開路電壓 380V，三型額定功率均約 240W，電流紋波均為 5.0%(@滿載)±5%。
問題 2：XLG-240-DA2 系列的 DALI-2 調光功能及防護特性有哪些核心要點？
答案：DALI-2 調光方面，符合 IEC62386 系列規范，設備類型為 DT6，最低調光亮度 8%，恒流輸出值可通過內置電位器調整；防護特性方面，金屬機殼達IP67 防水等級，支持 6KV/Line-Earth、4KV/Line-Line 雷擊保護，具備短路（打嗝 / 恒流限制）、輸入過壓（320~390VAC 關斷）、過溫（75%/50% 負載減額）多重保護且均能自動恢復，印度版可承受 440VAC 電壓應力 48 小時。
問題 3：XLG-240-DA2 系列在使用和安裝過程中有哪些關鍵的注意事項？
答案：① 海拔高度超過 2000 米時，無風扇機型環境溫度需按 3.5℃/1000m 的比例降額使用；② 該電源為元件級產品，EMC 受整套裝置影響，終端設備制造商需對整套裝置重新進行 EMC 確認；③ 需在市電與 LED 電源之間加裝一個開關，才能滿足燈具最新 ErP 法規要求；④ Type HL 版本若要符合應用要求，需考慮內置使用；⑤ 頻繁開關機會延長電源啟動時間，DALI 啟動時間需用支持 DALI 開機功能的控制器測試；⑥ 外殼最高溫度 Tc 低于 75℃時，電源工作壽命才能超過 50000 小時。
