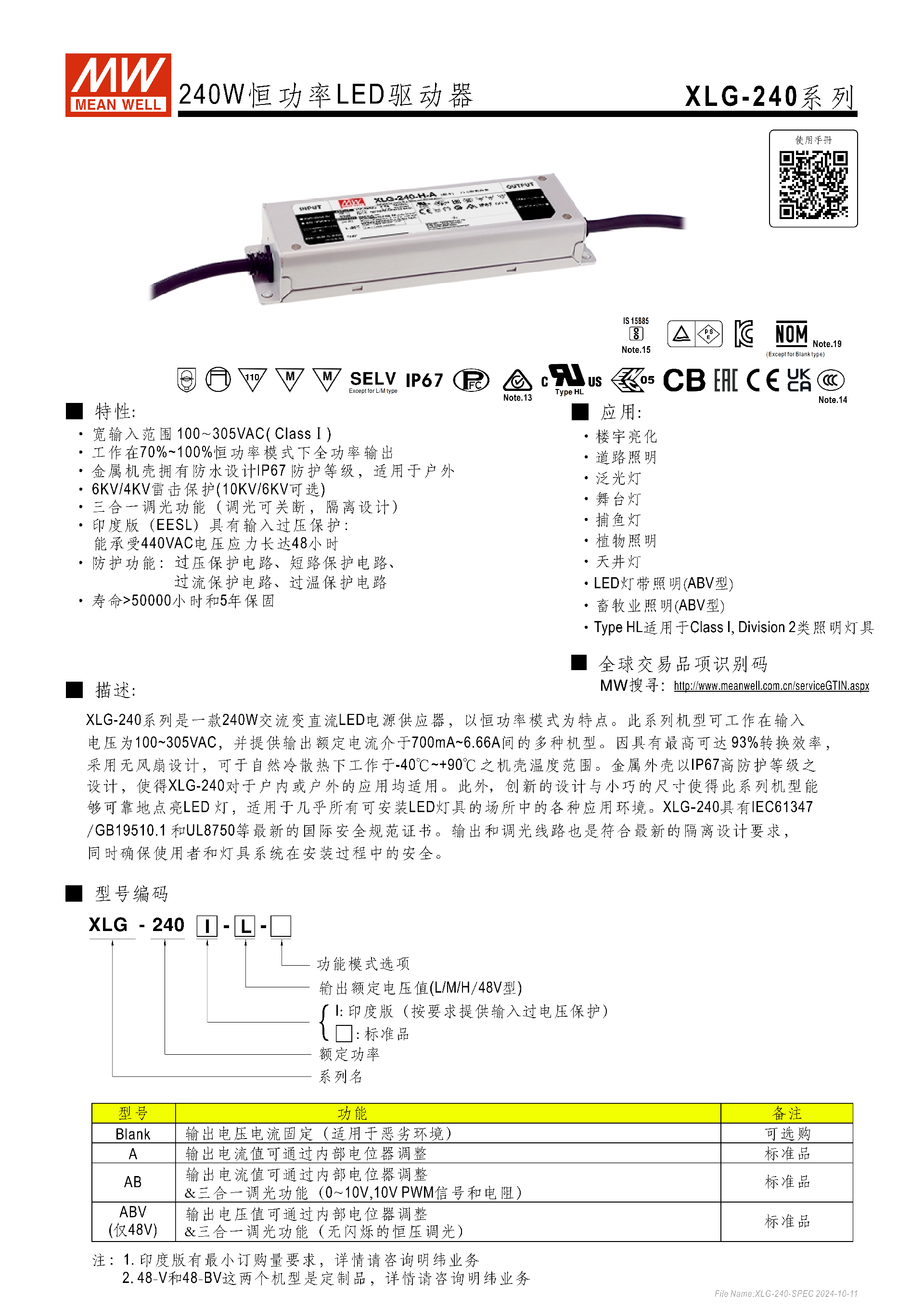

明緯 XLG-240 系列是240W恒功率 / 恒壓雙模式 LED 驅動器，具備100~305VAC 寬輸入范圍、IP67 防水防護等級，金屬機殼設計適配戶外場景，核心支持三合一調光功能（0~10V/10V PWM / 電阻），擁有6KV/4KV 雷擊保護及過壓、短路等多重防護，轉換效率最高達93%，工作溫度范圍 **-40℃~+90℃，壽命超50000 小時且提供 5 年保固，分 L/M/H/48V 等機型及 Blank/A/AB/ABV 等功能版本，適配樓宇亮化、道路照明、植物照明等多場景，同時印度版支持440VAC/48 小時 ** 輸入過壓應力承受，Type HL 適配 Class I, Division 2 類照明燈具。
一、產品整體定位
明緯 XLG-240 系列為240W交流變直流 LED 驅動器，主打恒功率模式（48V 型為恒壓模式），無風扇自然冷散熱設計，金屬機殼適配戶內 / 戶外多場景，擁有 IEC61347、GB19510.1、UL8750 等國際安全規范證書，輸出與調光線路為隔離設計，保障安裝安全，壽命 > 50000 小時且提供5 年保固，是適配各類 LED 燈具的通用型電源供應器。
二、核心產品特性
電氣輸入輸出
寬輸入電壓：100~305VAC（ClassⅠ），頻率范圍47~63Hz；
轉換效率：最高93%（L 型），M/H/48V 型為 91%；
功率因數：滿載時 **≧0.97/115VAC**、≧0.95/230VAC、≧0.92/277VAC。
防護能力
防塵防水：IP67防護等級，金屬機殼設計；
雷擊保護：基礎6KV/4KV，10KV/6KV為可選配置；
多重電路保護：過壓、短路、過流、過溫保護，故障移除后可自動恢復；
特殊過壓：印度版（I 系列）可承受440VAC電壓應力長達48 小時，輸入過壓保護閾值 320~390VAC。
調光功能
核心類型：三合一調光（0~10V 直流電壓、10V PWM 信號、電阻），調光可關斷，隔離設計；
版本差異：AB 型調輸出電流，ABV 型（僅 48V）為無閃爍恒壓調光，調輸出電壓；
調光細節：調光端口輸出電流 100μA（典型值），PWM 調光頻率范圍100Hz~3KHz。
環境適應性
工作溫度：機殼溫度 **-40℃~+90℃，外殼最高溫度+90℃**；
工作濕度：20~95% RH，無冷凝；
儲存環境：-40℃~+80℃、10~95% RH，無冷凝；
耐振動：10~500Hz，5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米，無風扇機型環境溫度按3.5℃/1000m比例下降。
三、機型與功能版本分類
1. 電壓機型（核心參數）

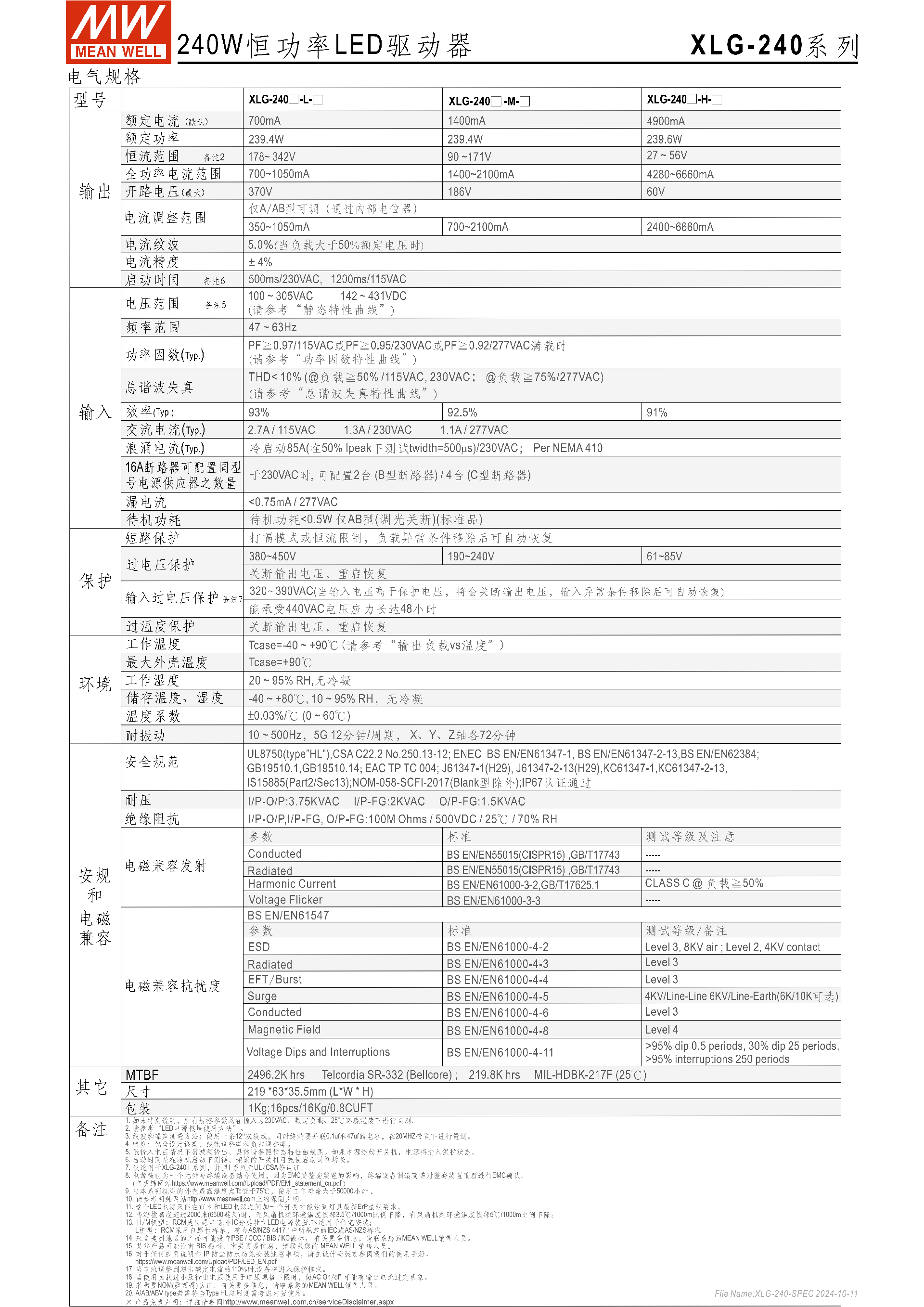

| 機型 | 額定電流 | 恒流 / 恒壓范圍 | 全功率電流范圍 | 開路電壓（最大） | 過壓保護閾值 |
|---|---|---|---|---|---|
| XLG-240-L | 700mA | 恒流 178~342V | 700~1050mA | 370V | 380~450V |
| XLG-240-M | 1400mA | 恒流 90~171V | 1400~2100mA | 186V | - |
| XLG-240-H | 4900mA | 恒流 27~56V | 4280~6660mA | 60V | 61~85V |

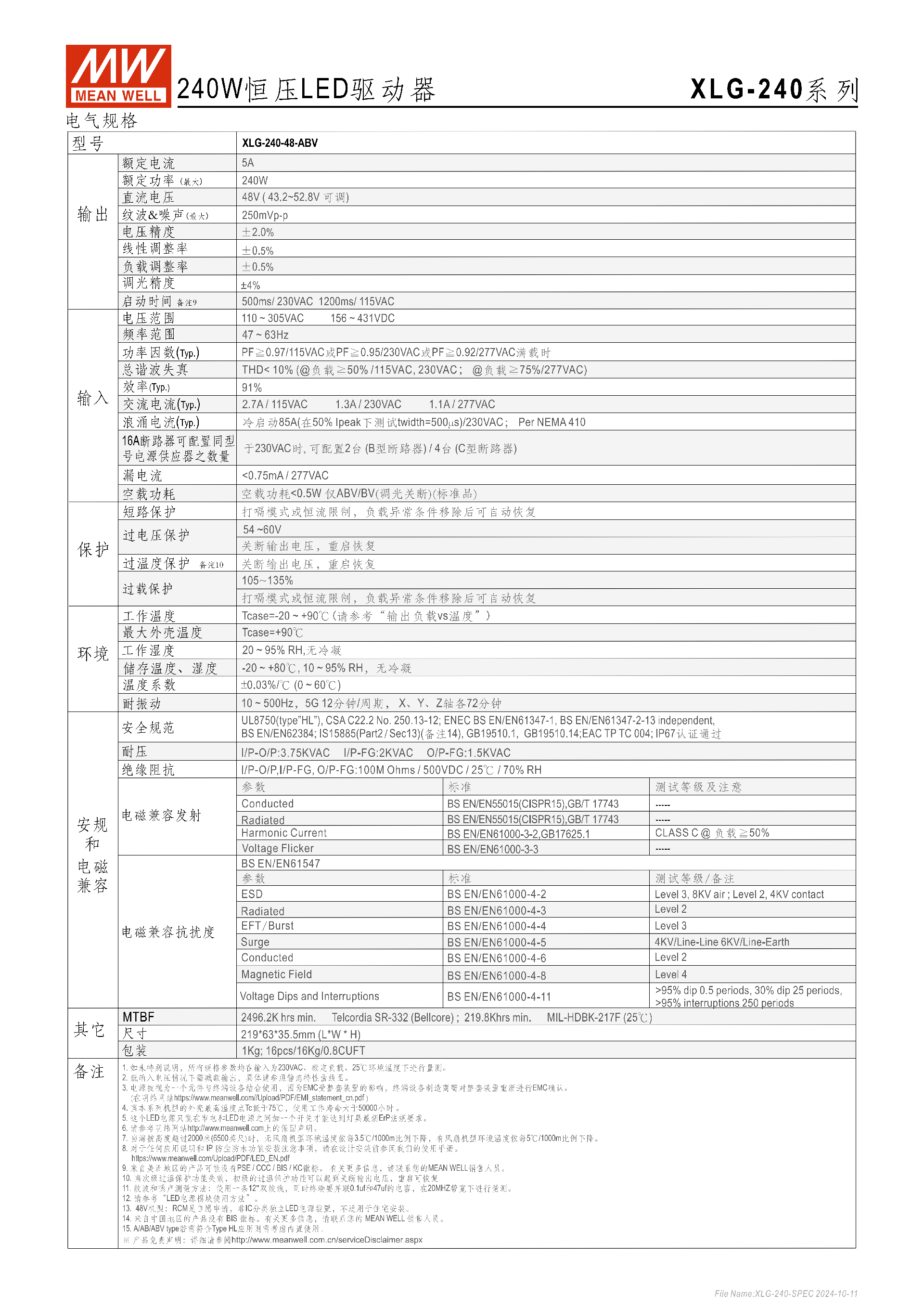

| XLG-240-48-ABV | 5A | 恒壓 43.2~52.8V（可調） | - | - | 54~60V |
2. 功能版本（差異與備注）
| 版本 | 核心功能 | 備注 |
|---|---|---|
| Blank | 輸出電壓電流固定 | 適用于惡劣環境，可選購 |
| A | 內部電位器調整輸出電流 | 標準品 |
| AB | 電流可調 + 三合一調光 | 標準品，調電流精度 ±4% |
| ABV | 電壓可調 + 三合一恒壓調光（無閃爍） | 僅 48V 機型，標準品，調光精度 ±4% |
| I | 印度版，帶輸入過壓保護 | 有最小訂購量，無 UL/CSA 認證 |
3. 特殊類型
Type HL：適配Class I, Division 2類照明燈具，A/AB/ABV 型需內置使用方可符合該應用要求。
四、關鍵電氣規格補充
精度與紋波
電流精度：±4%（含設定、線性、負載調整率）；
48V 型電壓精度 **±2.0%**，線性 / 負載調整率均為 ±0.5%；
48V 型紋波 & 噪聲最大250mVp-p，電流紋波 0%（負載 > 50% 額定電壓時）。
啟動與功耗
啟動時間：500ms/230VAC、1200ms/115VAC（冷機啟動）；
待機 / 空載功耗：<0.5W（AB/ABV 型調光關斷狀態）；
漏電流：<0.75mA/277VAC。
浪涌與斷路器
浪涌電流：冷啟動 85A（50% Ipeak，twidth=500μs）/230VAC；
16A 斷路器配置：230VAC 時，B 型可配 2 臺，C 型可配 4 臺。
安規與電磁兼容
耐壓：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG1.5KVAC；
絕緣阻抗：100M Ohms / 500VDC / 25℃ / 70% RH；
EMC：符合 EN55015、GB/T17743 等，ESD 防護 Level3（8KV 空氣）/Level2（4KV 接觸）。
五、應用場景
通用照明：樓宇亮化、道路照明、泛光燈、舞臺燈、天井燈；
特殊照明：捕魚燈、植物照明；
專屬版本適配：LED 燈帶照明（ABV 型）、畜牧業照明（ABV 型，無閃爍調光）；
特殊環境：Type HL 版本適配 Class I, Division 2 類照明燈具。
六、機構與安裝
尺寸：統一2196335.5mm（LWH），公差 ±1mm；
接線規格：不同版本采用 SJOW 17AWG、UL2517 20AWG 等線材，區分 AC/L（棕）、AC/N（藍）、FG（黃滾綠）、V+（紅）、V-（黑），調光版額外有 DIM+（紫）、DIM-（粉）；
包裝：單臺 1Kg，16pcs/16Kg/0.8CUFT；
安裝要求：需參考明緯官方安裝手冊，IP67 防塵防水安裝有專用注意事項，市電與電源間需加開關以符合 ErP 法規。
七、關鍵性能曲線
產品提供多類特性曲線指導實際應用，核心包括：
輸出負載 vs 溫度曲線：明確不同輸入電壓（110/230VAC）下負載與環境 / 機殼溫度的匹配關系；
靜態特性曲線：展示輸入電壓與輸出負載的比例對應；
電性能曲線：總諧波失真（THD）、功率因數、效率隨負載的變化趨勢，其中 THD<10%（負載≧50%/115/230VAC，≧75%/277VAC）；
調光曲線：AB/ABV 型分別對應輸出電流 / 電壓與調光輸入的關系。
4. 關鍵問題
問題 1（產品選型）：XLG-240 系列不同功能版本的核心差異是什么，如何根據應用場景選型？
答案：該系列分 Blank/A/AB/ABV/ 印度版 I 五大功能版本，核心差異在輸出調節方式和調光功能：Blank 型電壓電流固定，適配惡劣環境無需調光的場景；A 型僅可通過內部電位器調輸出電流，適合需微調電流但無需外接調光的場景；AB 型支持電流微調 + 三合一調光，適配多數需外接調光的恒流照明場景；ABV 型僅 48V 機型可選，為無閃爍恒壓調光，適配 LED 燈帶、畜牧業照明等恒壓需求且對調光無閃爍有要求的場景；印度版 I 系列在 AB/ABV 等基礎上增加 440VAC/48 小時過壓應力承受，僅適用于印度地區市場。
問題 2（實際應用）：XLG-240 系列在實際安裝和使用中需注意哪些關鍵的環境與降額要求？
答案：①溫度與海拔：機殼工作溫度為 - 40℃~+90℃，外殼最高溫不超過 90℃，海拔超 2000 米時，無風扇機型按 3.5℃/1000m 降額環境溫度；②負載與電壓：低輸入電壓下需按靜態特性曲線減額輸出，恒功率模式下 230VAC 輸入時機殼最高工作溫度 50℃、110VAC 為 40℃；③安裝與法規：市電與電源間必須加開關以符合 ErP 法規，IP67 防水安裝需參考官方專用手冊，A/AB/ABV 型若用 Type HL 功能需內置安裝；④開關機：頻繁開關機可能延長啟動時間，甚至觸發保護，負載過小時 AC 開 / 關可能出現輸出電流過充。
問題 3（調光操作）：XLG-240 系列的三合一調光功能有哪些操作要點和精度限制？
答案：該功能僅 AB/ABV 型支持，調光輸入為 0~10V 直流、10V PWM（100Hz~3KHz）、電阻三種方式，核心操作與限制：①通用要點：DIM + 與 DIM - 為調光端口，禁止將 DIM - 與 Vo - 連接，調光端口輸出電流為 100μA（典型值）；②AB 型（調電流）：最小調光比例約 8%，0%<Iout<8% 時電流精度無定義，輸入 0V/0kΩ/PWM 占空比 0% 時電流可降至 0%，PWM 頻率> 2KHz 時亮燈啟動點在 10~15% 占空比；③ABV 型（調電壓，48V）：最小調光精度為 50% 輸出電壓，Vout<50% 時電壓精度無定義，輸入 0V/0kΩ/PWM 占空比 0% 時電壓可降至 0V，且為無閃爍設計，適配畜牧業照明等對頻閃敏感的場景。
