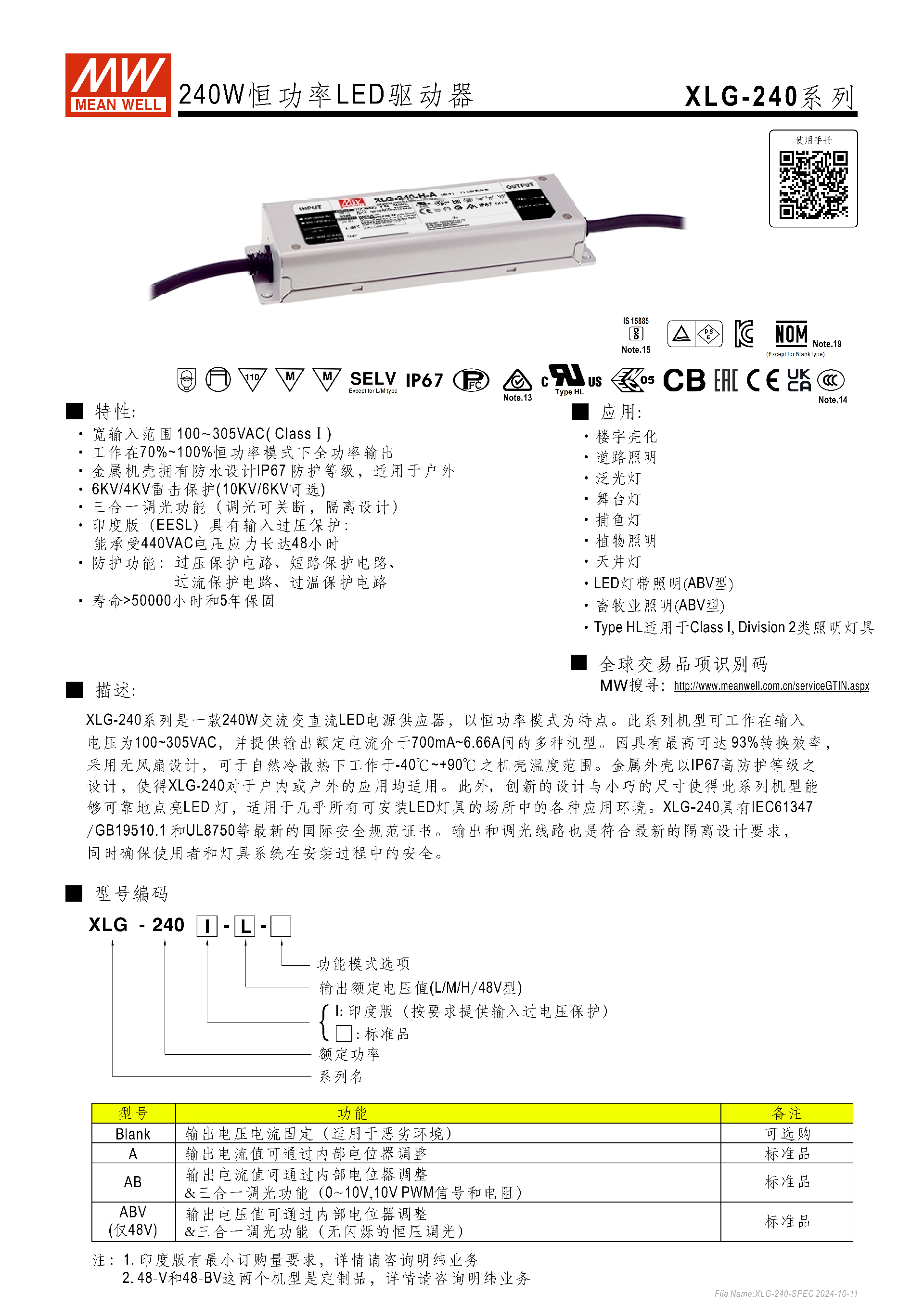

明緯 XLG-240 系列是240W恒功率 / 恒壓 LED 驅動器，擁有IP67防水防護等級的金屬機殼，輸入電壓覆蓋100~305VAC（48-ABV 型拓展至直流），分 L/M/H/48V 多種機型及 Blank/A/AB/ABV 等功能版本，印度版可承受440VAC電壓應力 48 小時，具備三合一調光（AB/ABV 型）、多重電路保護功能，轉換效率最高93%，無風扇自然散熱可在 **-40℃~+90℃機殼溫度工作，壽命超50000 小時 ** 且提供 5 年保固，通過 IEC61347、UL8750 等國際安規，適用于樓宇亮化、道路照明、植物照明等多類戶內外 LED 照明場景，Type HL 還適配 Class I, Division 2 類照明燈具。
明緯 XLG-240 系列為240W交流轉直流 LED 電源供應器，主打恒功率模式（48V 型為恒壓模式），是適配戶內外多場景的高防護 LED 驅動器，通過 IEC61347/GB19510.1、UL8750 等最新國際安全規范，輸出與調光線路均為隔離設計，保障安裝與使用安全，壽命＞50000 小時且提供5 年保固。
二、核心產品特性
寬電壓輸入：標準品輸入電壓100~305VAC（ClassⅠ），48-ABV 恒壓型拓展至110~305VAC/156~431VDC，頻率范圍均為47~63Hz；
高防護與散熱：金屬機殼采用IP67防水設計，無風扇自然散熱，機殼工作溫度范圍 **-40℃~+90℃，儲存溫度-40~+80℃**；
高效節能：轉換效率最高93%（L 型），M/H/48V 型為 91%，滿載功率因數PF≥0.97/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC，待機功耗 **＜0.5W**（AB/ABV 型調光關斷狀態）；
抗干擾與耐候：具備6KV/4KV 雷擊保護（10KV/6KV 可選），耐振動為 10~500Hz、5G，X/Y/Z 軸各 72 分鐘，漏電流 **＜0.75mA/277VAC**；
地域?qū)偬匦?/span>：印度版（I 系列）增加輸入過壓保護，可承受440VAC電壓應力長達48 小時（無 UL/CSA 認證）；
恒功率輸出：70%~100% 恒功率模式下可實現全功率輸出，低輸入電壓需減額輸出。
三、機型與功能版本分類
該系列分電壓機型和功能版本兩大維度，另有地域版本與特殊認證版本，核心參數與功能區分如下表：
| 分類維度 | 類型 | 核心特性 | 備注 |
|---|---|---|---|
| 電壓機型 | L 型 | 恒流，額定 700mA，恒流范圍 178~342V，開路電壓 370V | 效率 93% |
| M 型 | 恒流，額定 1400mA，恒流范圍 90~171V，開路電壓 186V | 效率 91% | |
| H 型 | 恒流，額定 4900mA，恒流范圍 27~56V，開路電壓 60V | 效率 91% | |
| 48V 型（48-ABV） | 恒壓，48V（43.2~52.8V 可調），5A/240W，紋波 250mVp-p | 無閃爍設計，適配畜牧業照明 | |
| 功能版本 | Blank | 輸出電壓電流固定 | 適用于惡劣環境，可選購 |
| A | 輸出電流通過內部電位器調整 | 標準品 | |
| AB | 電流可調 + 三合一調光，調光調整輸出電流 | 標準品 | |
| ABV | 48V 專屬，電壓可調 + 三合一調光，調光調整輸出電壓 | 標準品，無閃爍恒壓調光 | |
| 地域版本 | 標準品 | 基礎輸入過壓保護（320~390VAC） | 通用款 |
| 印度版（I） | 440VAC 電壓應力耐受 48 小時，輸入過壓保護 | 最小訂購量要求，無 UL/CSA 認證 |

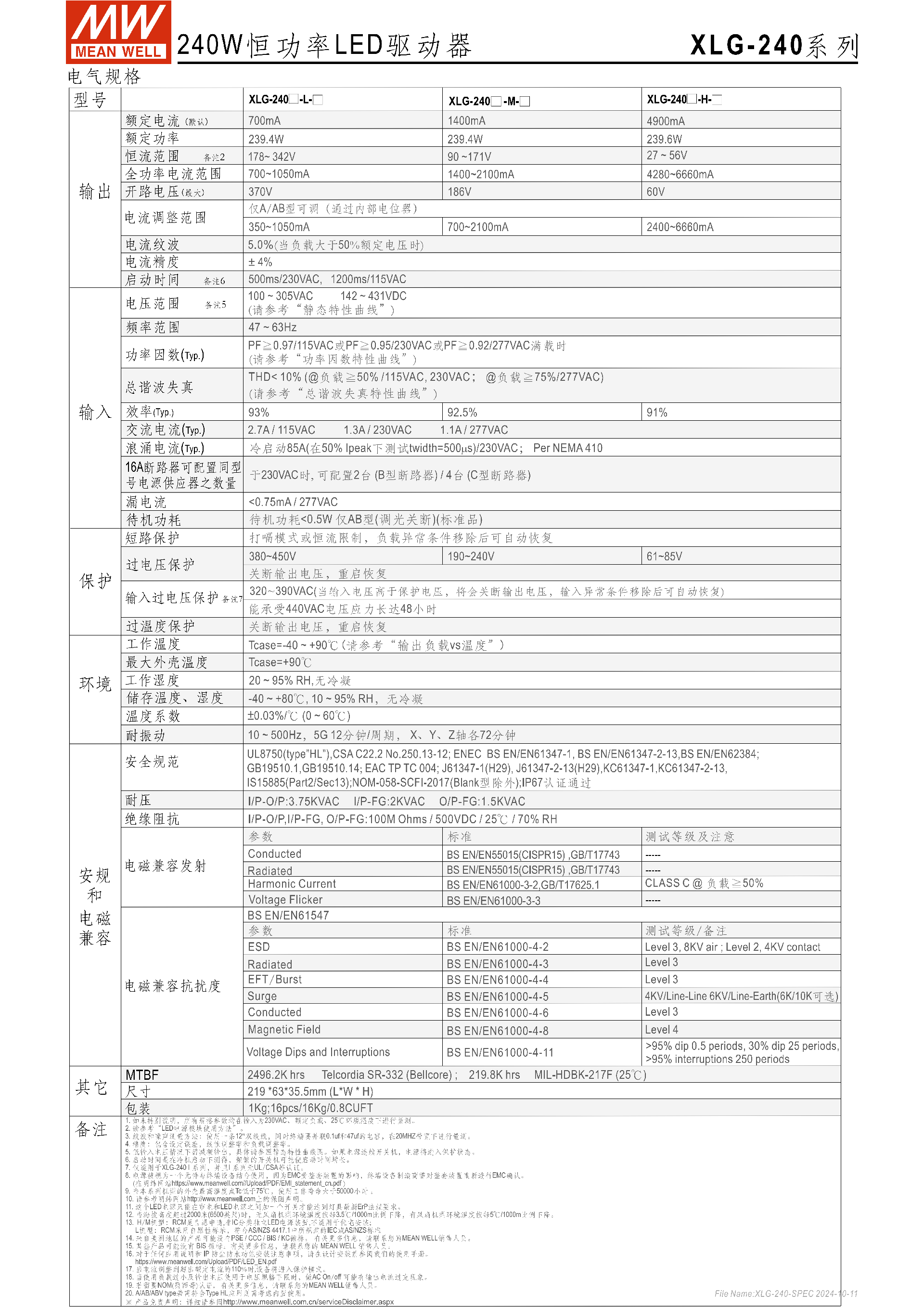

四、關鍵電氣規格
1. 輸出核心參數
恒流機型（L/M/H）：全功率電流范圍分別為700~1050mA、1400~2100mA、4280~6660mA，電流精度 **±4%**，僅 A/AB 型可通過電位器調電流；
恒壓機型（48-ABV）：電壓精度 **±2.0%，線性 / 負載調整率均為±0.5%，過載保護范圍105~135%**。
2. 輸入與啟動參數
交流電流：典型值2.7A/115VAC、1.3A/230VAC、1.1A/277VAC；
浪涌電流：冷啟動85A/230VAC（50% Ipeak，twidth=500μs）；
啟動時間：500ms/230VAC、1200ms/115VAC（冷機啟動）。
3. 安規電氣參數
耐壓：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG1.5KVAC；
絕緣阻抗：100M Ohms/500VDC（25℃/70%RH）。
五、多重保護功能
全系列配備完善的電路保護機制，異常條件移除后均可自動恢復，核心保護參數如下：
短路保護：打嗝模式或恒流限制；
過壓保護：L 型 380~450V、H 型 61~85V、48-ABV 型 54~60V，觸發后關斷輸出；
輸入過壓保護：320~390VAC（印度版額外支持 440VAC 耐受）；
過流 / 過溫保護：過溫保護觸發后關斷輸出，機殼最高溫度 **+90℃**；
過載保護：48-ABV 型為 105~135%，打嗝模式或恒流限制。
六、調光操作（AB/ABV 型專屬）
該系列三合一調光功能支持0~10VDC 電壓、10V PWM 信號（100Hz~3KHz）、電阻三種調光方式，調光端口為 DIM+（紫色）、DIM-（粉色），端口輸出電流典型值100μA，禁止將 DIM - 與 Vo - 連接，AB 與 ABV 型調光核心差異如下：
| 調光類型 | AB 型（恒流） | ABV 型（48V 恒壓） |
|---|---|---|
| 調光對象 | 輸出電流 | 輸出電壓 |
| 精度要求 | 最小調光比例 8%，0~8% 精度無定義 | 最小調光精度 50%，＜50% 精度無定義 |
| 關斷效果 | 0V/0kΩ/0% PWM 時電流降為 0% | 0V/0kΩ/0% PWM 時電壓降為 0V |
| 特殊特性 | PWM＞2KHz 時啟動點 10~15% | 無閃爍設計，適配畜牧業照明 |
七、物理與包裝參數
尺寸：統一為2196335.5mm（LWH），公差 ±1mm；
重量：單臺1Kg，整箱 16pcs/16Kg/0.8CUFT；
線材：不同功能版本適配 SJOW/SOOW 系列線材，如 AB/ABV 型含調光端口專用 UL2517 20AWG*2C 線材；
安裝：提供 4-ψ4.5 安裝孔，機殼標注Tc（最高溫度點），海拔超 2000 米時，環境溫度按3.5℃/1000m比例降額。
八、應用場景
通用戶內外場景：樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈；
ABV 型專屬場景：LED 燈帶照明、畜牧業照明（無閃爍調光）；
Type HL 專屬場景：Class I, Division 2 類照明燈具（A/AB/ABV 型需內置使用）。
九、重要使用提示
外殼最高溫度點 Tc＜75℃時，壽命方可保證＞50000 小時；
市電與電源間需加開關以滿足最新 ErP 法規；
電流調整超額定 110% 時，設備進入保護模式；
EMC 受整套終端設備影響，制造商需重新做 EMC 確認；
恒功率模式下，230VAC 輸入時機殼最高工作溫度 50℃，110VAC 時為 40℃。
4. 關鍵問題
問題 1：XLG-240 系列 AB 和 ABV 型的三合一調光功能核心差異是什么？
答案：核心差異體現在調光對象和精度要求，AB 型為恒流機型，調光調整輸出電流，最小調光比例 8%（0~8% 電流精度無定義）；ABV 為 48V 專屬恒壓機型，調光調整輸出電壓，最小調光精度 50%（＜50% 電壓精度無定義），且 ABV 型為無閃爍恒壓調光設計，專門適配畜牧業照明，AB 型無此特性。此外，兩者調光均支持 0~10VDC、10V PWM、電阻三種方式，且均禁止 DIM - 與 Vo - 連接。
問題 2：XLG-240 系列的防護體系包含哪些內容，不同環境下的使用溫度限制是什么？
答案：防護體系分為結構防護和電路保護，結構上是IP67防水等級的金屬機殼，適配戶內外環境；電路上配備過壓、短路、過流、過溫、輸入過壓（印度版強化）多重保護，所有保護觸發后移除異常均可自動恢復。溫度限制方面，機殼工作溫度為 - 40℃~+90℃，儲存溫度為 - 40~+80℃；恒功率模式下，230VAC 輸入時機殼最高工作溫度 50℃，110VAC 時為 40℃；海拔超 2000 米時，環境溫度按 3.5℃/1000m 比例降額；且僅當機殼最高溫度點 Tc＜75℃時，才能保證產品壽命＞50000 小時。
問題 3：XLG-240 系列不同電壓機型（L/M/H/48V）的核心輸出參數和適用場景有何區別？
答案：L/M/H 為恒流恒功率機型，48V（48-ABV）為恒壓機型，核心輸出參數與適用場景區分如下：
L 型：額定 700mA，恒流范圍 178~342V，效率 93%（系列最高），適配高壓低流的 LED 照明場景；
M 型：額定 1400mA，恒流范圍 90~171V，效率 91%，為中壓中流通用款；
H 型：額定 4900mA，恒流范圍 27~56V，效率 91%，適配低壓高流的 LED 照明場景；
48V-ABV 型：48V（43.2~52.8V 可調）/5A/240W，無閃爍恒壓調光，效率 91%，為專屬款，主要適配LED 燈帶照明和畜牧業照明，也可用于需要穩定 48V 恒壓的 LED 場景。所有恒流機型均支持 70%~100% 恒功率全功率輸出，48V 恒壓機型為定功率輸出，過載保護范圍 105~135%。
