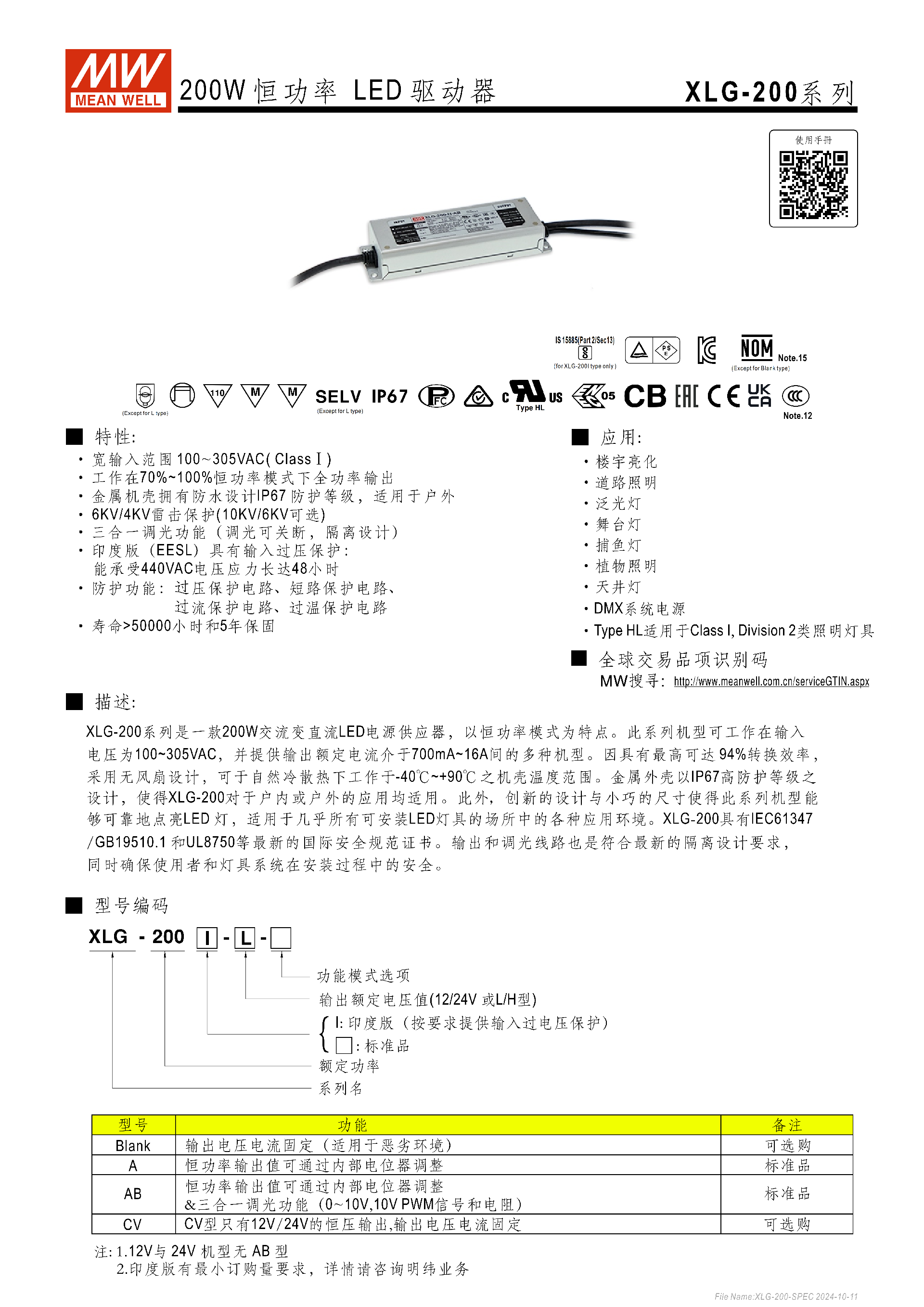

明緯 XLG-200 系列是200W 恒功率 LED 驅動器，擁有IP67防水防塵防護等級，輸入電壓覆蓋100~305VAC，機殼工作溫度達 **-40℃~+90℃，最高轉換效率94%，采用無風扇自然散熱設計，具備三合一調光 **（僅 AB 型）、多重電路保護功能及50000 小時以上使用壽命和 5 年保固；分標準品與印度版（I），有 Blank、A、AB、CV 四種功能型號，12V/24V/L/H 多種輸出規格，適配樓宇亮化、道路照明等多戶外及工業照明場景，通過 IEC61347、UL8750 等多項國際安全規范認證，雷擊保護達6KV/4KV（10KV/6KV 可選），印度版可承受440VAC電壓應力 48 小時。
明緯 XLG-200 系列為200W 恒功率 LED 交流變直流驅動器，主打恒功率工作模式，同時支持恒流（CC）、恒壓（CV）驅動方式（CV 機型僅恒壓），采用無風扇自然散熱設計，金屬機殼具備IP67高防護等級，適用于戶內 / 戶外多場景，通過 IEC61347/GB19510.1/UL8750 等最新國際安全規范認證，輸出與調光線路為隔離設計，保障安裝安全，擁有50000 小時以上使用壽命及5 年保固。
二、核心特性與優勢
寬電壓輸入：交流輸入100~305VAC，直流輸入142~431VDC，低輸入電壓需按靜態特性曲線減額輸出；
高效節能：轉換效率最高達94%（24V 型），12V 型為 92%，空載功耗 **＜0.5W**（標準品）；
寬溫工作：機殼工作溫度范圍 **-40℃~+90℃，儲存溫度-40~+80℃**，工作 / 儲存濕度 20~95% RH（無冷凝）；
強防護能力：具備6KV/4KV雷擊保護（10KV/6KV 可選）；印度版（I）專屬輸入過壓保護，可承受440VAC電壓應力長達48 小時；
多重電路保護：集成過流、短路、過壓、過溫保護，故障移除后均可自動恢復；
高電氣性能：功率因數 PF≥0.97（115VAC）、≥0.95（230VAC）、≥0.92（277VAC）；總諧波失真 THD**＜10%**（50% 負載 / 115/230VAC，75% 負載 / 277VAC）；
耐環境性：耐振動為10~500Hz，5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；漏電流 **＜0.75mA/277VAC**。
三、型號編碼與分類
1. 型號編碼規則
XLG-200-【輸出規格】-【區域版本】
系列名：XLG-200；額定功率：200W；
輸出規格：12/24V（恒壓）、L/H 型（恒流）；
區域版本：I = 印度版（輸入過壓保護），空白 = 標準品。
2. 功能型號分類（核心參數見下表）
| 功能型號 | 核心功能 | 適配規格 | 備注 |
|---|---|---|---|
| Blank | 輸出電壓 / 電流固定 | 全規格 | 可選購，適配惡劣環境，無 NOM 認證 |
| A | 恒功率輸出值通過內部電位器調整 | 全規格 | 標準品 |
| AB | 功率內調 + 三合一調光（0~10V/10VPWM / 電阻） | L/H 型 | 標準品，12/24V 機型無此型號 |
| CV | 僅 12/24V 恒壓輸出，參數固定 | 12V/24V | 可選購 |

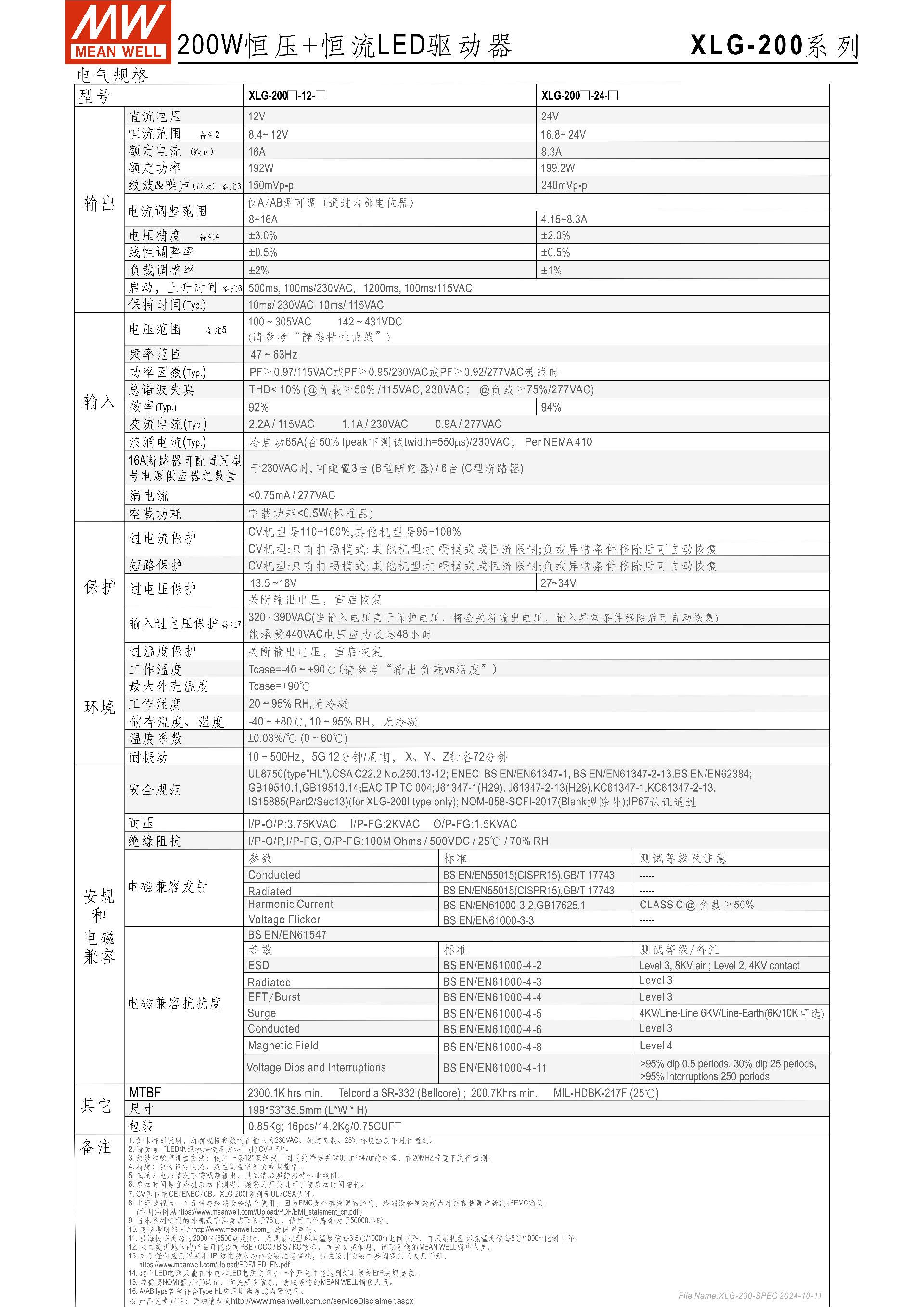

四、關鍵電氣規格
1. 主流輸出規格參數
| 輸出型號 | 額定電壓 | 恒流范圍 | 額定電流 | 額定功率 | 電流調整范圍 |
|---|---|---|---|---|---|
| XLG-200-12 | 12V DC | 8.4~12V | 16A | 192W | 僅 A/AB 型內調 |
| XLG-200-24 | 24V DC | 16.8~24V | 8.3A | 199.2W | 僅 A/AB 型內調 |
| XLG-200-L | - | 142~285V | 700mA | 200W | 700~1050mA（A/AB 型） |
| XLG-200-H | - | 27~56V | 1750mA | 200W | 1750~5550mA（A/AB 型） |
2. 保護功能參數
| 保護類型 | 觸發閾值 | 保護方式 |
|---|---|---|
| 過流保護 | CV 機型 110-160%；其他機型 95~108% | CV 機型僅打嗝模式；其他機型打嗝 / 恒流限制，自動恢復 |
| 短路保護 | - | 同過流保護方式 |
| 過壓保護 | 12V 型 13.5-18V；24V 型 27-34V | 關斷輸出，重啟恢復 |
| 輸入過壓保護（僅 I 版） | 320~390VAC | 關斷輸出，異常移除后自動恢復 |
| 過溫保護 | 機殼超溫 | 關斷輸出，重啟恢復 |
五、調光功能（僅 AB 型支持）
三合一調光方式：0~10VDC 電壓調光、10V PWM 信號調光（頻率100Hz~3KHz）、電阻調光，調光端口輸出電流典型值100μA；
調光關鍵要點：
最小調光比例約8%，0%< 輸出電流 < 8% 時精度不做定義；
0V/0kΩ/10V PWM 占空比 0% 時，輸出電流可降至 0%（調光關斷）；
嚴禁將 DIM - 與 Vo - 連接。
六、物理與包裝參數
尺寸：統一為1996335.5mm(LWH)，公差 ±1mm；
重量：單臺0.85Kg，16 臺 / 箱，整箱 14.2Kg，體積 0.75CUFT；
線材規格：依輸出規格適配 SJOW 14/17AWG、H05RN-F 2/3x1.0mm 等線材；
安裝：4 個 ψ4.5 安裝孔，有機殼最高溫度標識位，推薦安裝方式參考明緯官網手冊。
七、應用場景
適配樓宇亮化、道路照明、泛光燈、舞臺燈、捕魚燈、植物照明、天井燈，亦可作為 DMX 系統電源，Type HL 版本適用于Class I, Division 2 類照明燈具。
八、使用注意事項
海拔高度超過2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
恒流模式下，230VAC 時機殼最高工作溫度 50℃，110VAC 時為 40℃；低于 110VAC@-30℃開機，5S 內可能出現重啟；
機殼最高溫度點 Tc 低于 75℃時，使用壽命可超 50000 小時；
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容；
此 LED 電源需在市電與 LED 電源間加開關，以符合最新 ErP 法規要求。
九、可靠性與認證
MTBF：Telcordia SR-332 標準下2300.1Khrs（最小值）；MIL-HDBK-217F (25℃) 標準下200.7Khrs（最小值）；
安規認證：UL8750、CSA C22.2、ENEC、GB19510.1/14、EAC、KC、IS15885（僅 I 版）、NOM（Blank 型除外），IP67 防塵防水認證；
電磁兼容：符合 EN55015、GB/T 17743（發射）；EN61000-4 系列（抗擾度），浪涌防護 4KV/Line-Line、6KV/Line-Earth。
關鍵問題
問題 1（產品選型）：XLG-200 系列不同功能型號的核心區別是什么，如何根據使用場景選型？
答案：核心區別在于參數是否可調節、是否支持調光，選型邏輯如下：①Blank 型：電壓 / 電流固定，無調節功能，適配環境惡劣、無需參數調整的場景，為可選購款；②A 型：可通過內部電位器調整恒功率輸出值，無調光功能，適用于需要微調功率但無需調光的常規照明場景，為標準品；③AB 型：支持功率內調 + 三合一調光（0~10V/10VPWM / 電阻），僅適配 L/H 恒流型，適用于需要調光的照明場景（如舞臺燈、樓宇亮化），為標準品（12/24V 機型無此款）；④CV 型：僅 12/24V 恒壓輸出且參數固定，適用于僅需恒壓驅動的 LED 燈具，為可選購款。此外，印度地區需選I 版（支持 440VAC 過壓防護 48h），其他地區選標準品。
問題 2（使用操作）：XLG-200 系列的三合一調光功能僅 AB 型支持，其調光的關鍵操作要求和限值是什么？
答案：①調光方式：支持 0~10VDC 電壓、10V PWM 信號（頻率 100Hz~3KHz）、電阻三種調光方式，調光端口輸出電流典型值 100μA；②嚴禁操作：不可將 DIM - 與 Vo - 進行連接；③調光限值：最小調光比例約 8%，輸出電流在 0%~8% 區間時精度無定義；當調光輸入為 0V（電壓）、0kΩ（電阻）或 10V PWM 占空比 0% 時，可實現調光關斷（輸出電流降至 0%）。
問題 3（環境與降額）：XLG-200 系列在特殊環境下使用有哪些降額要求和注意事項？
答案：①溫度降額：恒流模式下，230VAC 輸入時機殼最高工作溫度為 50℃，110VAC 時為 40℃；低于 110VAC 且環境溫度 - 30℃時開機，5 秒內可能出現重啟；機殼最高溫度 Tc 低于 75℃時，才能保證使用壽命超 50000 小時；②海拔降額：海拔超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000 米的比例下降；③電壓降額：輸入電壓處于低區間時，需參照產品靜態特性曲線進行輸出功率減額；④濕度要求：工作和儲存濕度均為 20~95% RH，且必須無冷凝，否則會影響設備可靠性。
